Resumé

Mise à jour du 17/10/2020.
EnEnclosure_Rev9.scadAjout d'une option pour les linteaux de porte 2020, 2040 ou 2060, car Openbuilds a changé leur design pour utiliser 2060 pour le linteau de porte. Pour les enceintes plus petites, vous n'en aurez peut-être pas besoin, donc j'ai ajouté les trois options.
Pour cet ensemble d'options :Hd_Size = 60 ; //20, 40 ou 60

Ajout également d'une option pour 3 ou 4 plaques de fixation sur la porte.
Pour cet ensemble d'options :JP_Qty = 4 ; // Définir à 3 ou 4

La feuille de calcul.VariableModular_Enclosure_V3.xlsxÇa a également été mis à jour en ajoutant la ligne de variable :
Taille de la hauteur de l'entête de porte Z (20, 40 ou 60)
Cela n'affecte vraiment que les longueurs de coupe des longueurs verticales de porte et des panneaux de porte.

Ce est un programme OpenSCAD paramétrique pour montrer différentes configurations de taille du système d'enceinte Openbuilds qui peut être trouvé ici :https://openbuilds.com/builds/openbuilds-enclosure-series.9535/Il y a aussi une feuille de calcul qui vous donnera toutes les tailles de découpe. Les calculs utilisés ici sont basés sur leurs 3 différentes configurations et je n'ai pas encore créé d'enceinte, donc soyez conscient qu'il pourrait toujours y avoir des bugs ici. Cela dit, les numéros de taille de découpe sortent correctement pour les 3 différentes tailles que Openbuilds vend.

Je voudrais faire mon enclos d'une taille un peu différente, qui peut être utilisé sur plus d'une machine, puisque je n'utiliserai pas les différentes machines en même temps. Je pense qu'Openbuilds utilise des panneaux de 1/4" pour les côtés, le panneau supérieur et le panneau arrière, mais je pense simplement utiliser des feuilles de mousse de 20x30" pour commencer, puisqu'elles ne coûtent que 1$ chacune au magas

Les espaces entre les portes que j'ai basés sur le modèle 3D des charnières sont de 20,4 mm entre les trous V-Slot, donc les espaces latéraux sont de 0,4 mm. L'espace entre les panneaux de porte que j'ai calculé en me basant sur ce qu'OpenBuilds avait pour les longueurs horizontales des extrusions V-Slot de la porte.

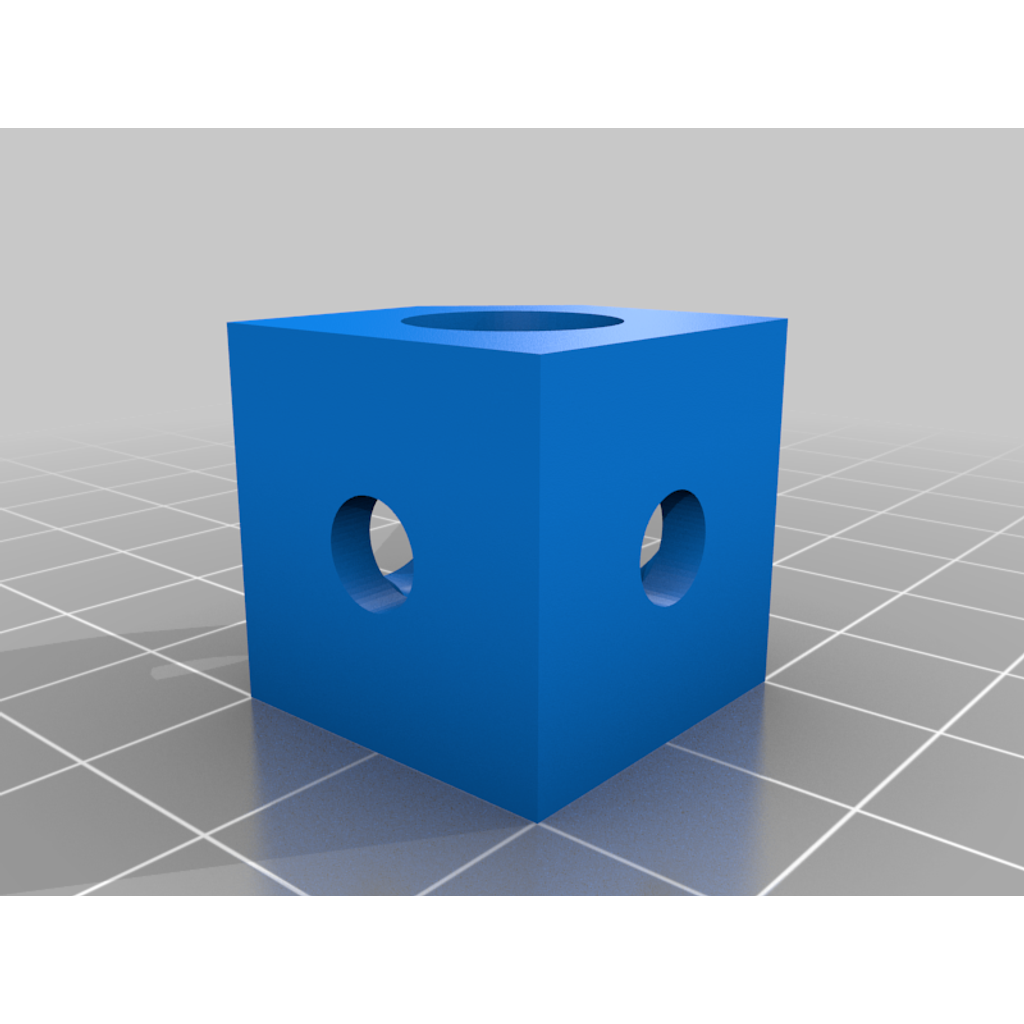

Ce fichier OpenSCAD et de feuille de calcul utilise par défaut les supports triangulaires pour les coins, mais si vous voulez utiliser les coins de cube de 20 mm, changez la variable dans le fichier OpenSCAD en .Br_Thkà 20 au lieu de 5 (ou ligne de la feuille de calcul)Épaisseur du support à 3 voies.)

Ce fichier OpenSCAD utilise les fichiers STL suivants dans le modèle :Dans HidCornBr.stl,V-Slot_DrHandle.stl&Hinge.stl. Ces fichiers ont été convertis à partir de modèles 3D Openbuilds. Les autres parties de l'assemblage OpenSCAD sont des modules dans le fichier.
