まとめ

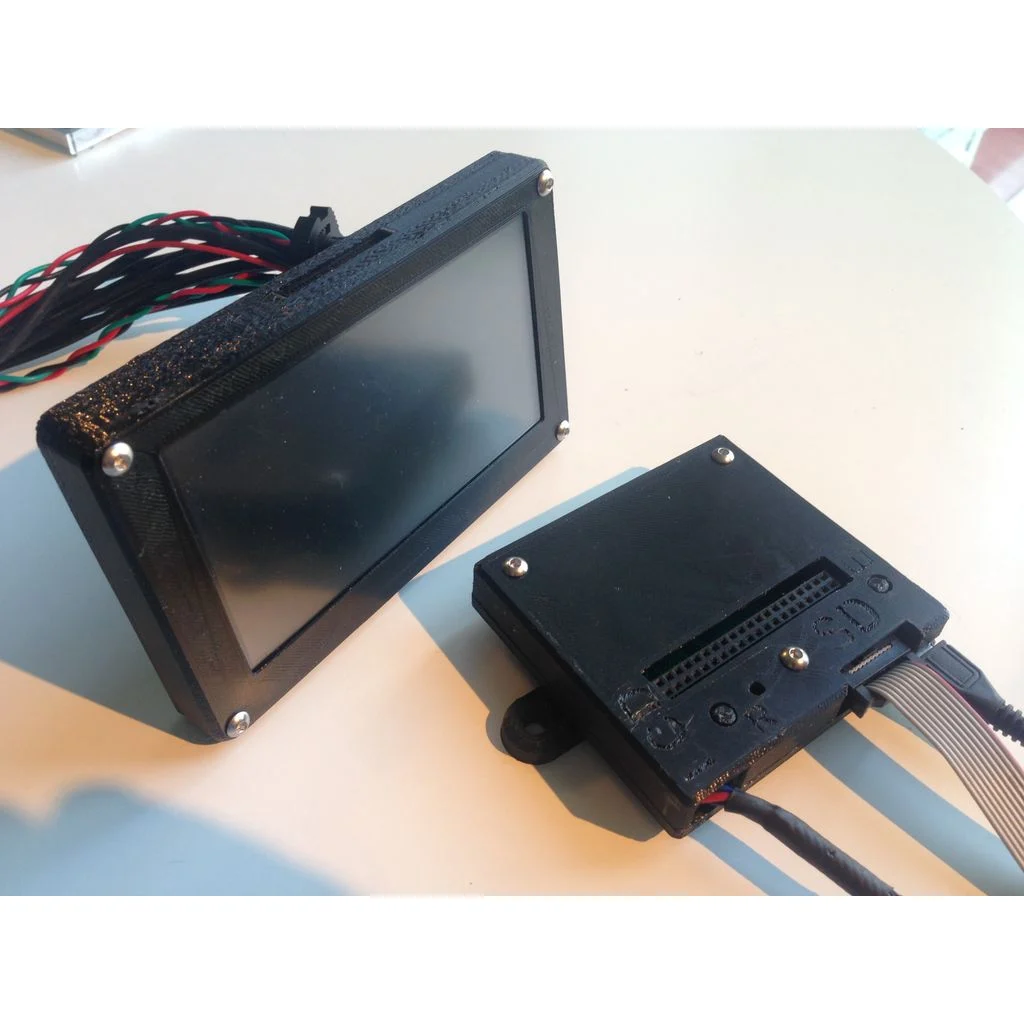

あなたは、 のためのスリムケースを見ていますねPanelDue 4.3インチ。合計16 mm厚です。
後部PCB用のマッチングケースも厚さはわずか16 mmです。
プリンターの下に取り付けることを目的としています。
いずれの場合も、後部のø3.4 mmの穴は、さまざまな取り付けオプションのためのものですが、私はこれまでにPCBボックス用のものを1つ作っています。
PCBケース用の「削除」と「リセット」オプションボタンがあります。
BOMの液晶ディスプレイ
- 4倍のM3ナット - LCD
- 4本のM3 16 mmネジ - LCD
- 2倍のM3×XX mmネジ - LCDブラケット
- xx プリンタにブラケットを取り付けるために
BOM PCBボックス
- 3倍のM3ナット - PCB
- 3x m3 15ネジ - PCB
- 2倍のM3ナット - ブレケットPCB
- 2本のM6ネジ - ブレケットPCB
BOMのその他のもの
- プリンタにブラケットを取り付けるための2本のネジ
- 40ピンのIDC/GPIOオスからメスへのケーブル
- デュポンのコネクタ/ケーブルを使用することができます。
私はそれを私のために使うつもりですBeTrue 3Dプリンタープロジェクト(私のブログを開く)。
印刷設定
プリンター:
私のクロスボットのデザイン
ラフト：
いや
サポート：
いや
解決策：
0.2
充填：
25歳
備考：
- 0.4 mmのノズルを使用しました。
- 私は.02 mmの層で自分のものを印刷しました。
- 2つの境界線/周囲
- 25%のインフィル
- 黒のPETGで印刷されています
印刷後
m3ナットを挿入する
お好みのマウントブラケットをネジで固定してください。
取り付けオプションを設置中。
PCBを置き、きっちりとフィットしていることを確認してください。
これらを使用したい場合は、PressureButtonsの準備をしておいてください。
プレッシャーボタンをPCBの上面に配置するか、または省略するかを選択してください。
エラスとリセットボタンをテストしてください。 - または、完全に省略しておいてください。
カスタムセクション
命名規則
名称が4.3-4.3になっているのは少しわかりにくいですが、液晶ディスプレイ自体は4.2インチで、表示サイズは4.3インチです。重要なのは、4.2または4.3と表示されるかどうかに関係なく、両方が同じものだということです。
お好みのLCDブレケットを準備してください。
M3の6 mmネジまたはそれ以上の長さのネジを使用してブラケットを取り付けます。
カスタムセクション
私の作品をフォローしてください。
私の活動が気に入ったら、3D関連のブログを見てみてください。
私は自分のためにこの特定のデザインを使用するつもりですBeTrue 3Dプリンタープロジェクト(私のブログを開く)。
