Если у вас сломалась нить светодиодных гирлянд для рождественской ёлки, они являются отличным источником светодиодов для проектов. Обычно это лампы с напряжением 3,3–3,8 В и током 20 мА.

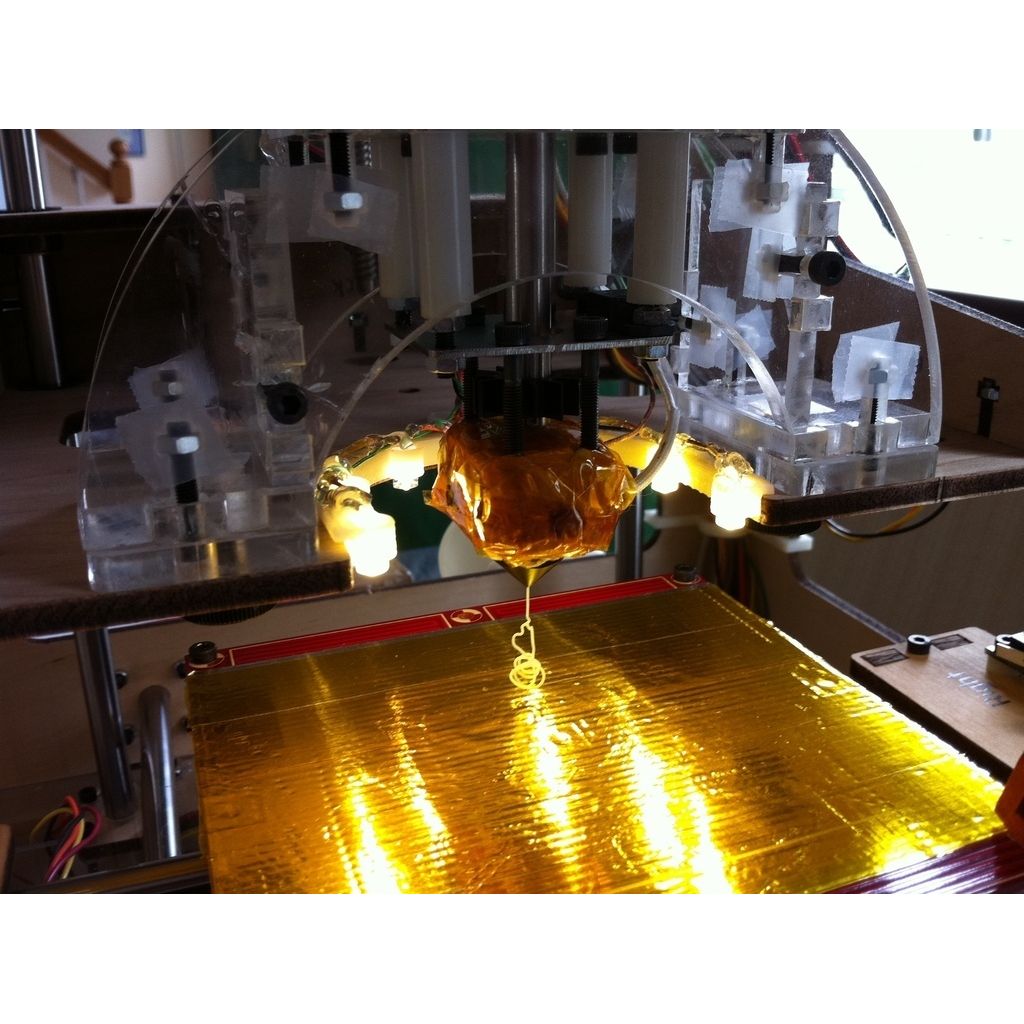

Вот простое (параметрическое) осветительное устройство на универсальном креплении для 6 светодиодов, которое подходит для ThingO-Matic. Болты не требуются, встроенный штырь крепит его к Z-платформе.

• Напечатайте крепление.
• При необходимости вычистите отверстия для светодиодов (дрель с диаметром 3/16 дюйма отлично справится с этой задачей) и установите светодиоды.
• Припаяйте вместе светодиоды, резисторы, провода.
• Нанесите немного клея-расплавляемого и каптона, чтобы закрепить и изолировать.

Мои светодиоды хорошо входят в монтажные отверстия. Если нет, нанесите немного клея.

Используя соединение с питанием 12 В, вы можете подключить 3 светодиода последовательно с резистором (для моих светодиодов - резистор 150 Ом). Затем два набора по 3 светодиода подключаются к 12 В и заземлению. Я также установил выключатель, чтобы их не приходилось постоянно держать включенными.

После пайки (и тестирования!) покройте выводы горячим клеем и одним или двумя слоями каптона. (Мои провода нагревателя соприкасаются с креплением, поэтому каптон очень помогает.)
