Resumen

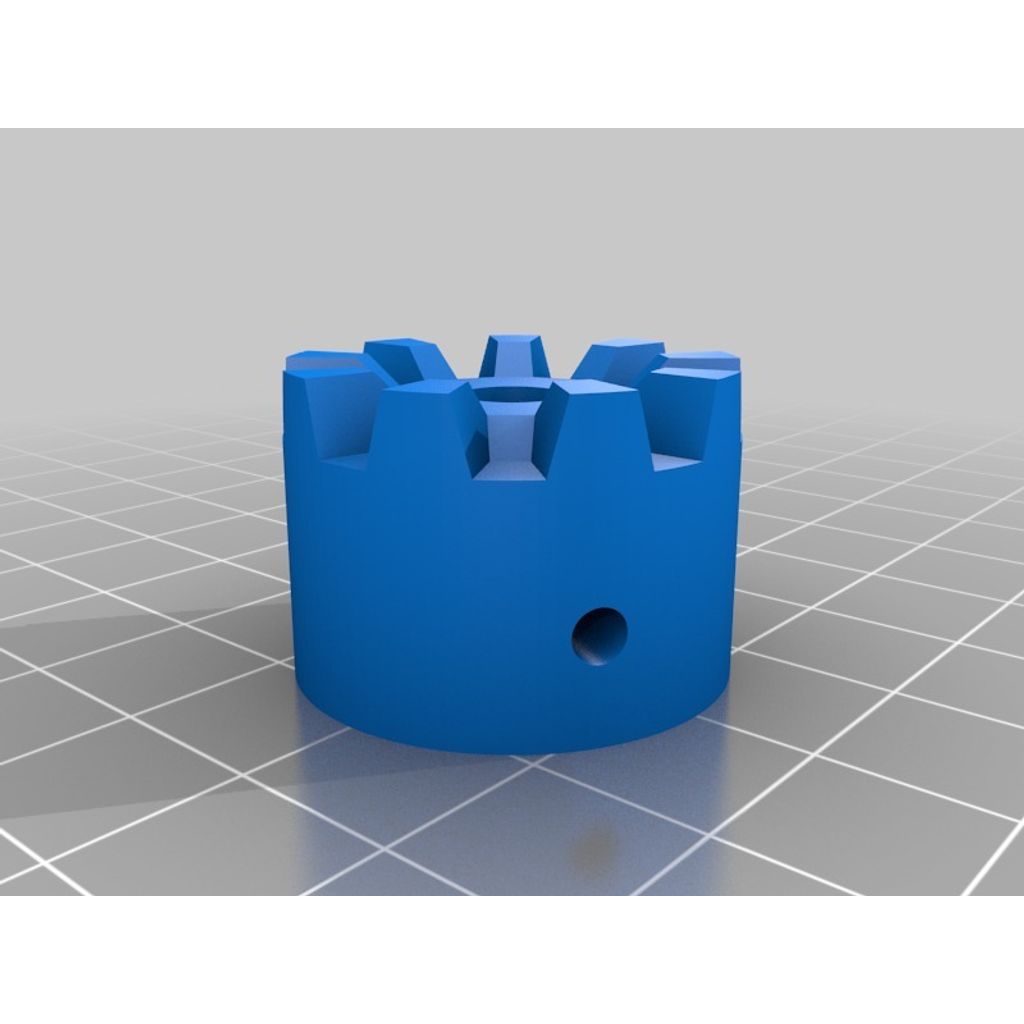

Articulación Hith personalizable (versión CSG) (biblioteca)
Esta es una versión mejorada de
http://www.thingiverse.com/thing:387292
Este modelo mejorado puede iniciar los dientes no solo en el centro, sino también en un polígono de radio seleccionable. Esto significa que se pueden crear acoplamientos de tubo de paredes delgadas que se auto centran radialmente (estos acoplamientos se encuentran a menudo en los ejes de las bicicletas de montaña).
La profundidad de interpenetración de los dientes puede ser limitada con el parámetro flatlimit.

Funciones especializadas.

Hirthaxle (l, d, diámetro del eje, n, beta, delta, límite de planitud)
Hirthtube (l, d, dbore, n, beta, delta, flatlimit)
Postfijo "axle": todos los dientes convergen hacia el centro.
Postfijo "tubo": todos los dientes emergen del polígono inscrito en el diámetro del orificio.

Funciones de conveniencia que hacen que el acoplamiento sea imprimible al revés:

Eje de suspensión sin soporte (l, d, diámetro del eje, n, beta, delta, límite de planitud)
Supportlesshirthtube (l, d, dbore, n, beta, delta, flatlimit)
Prefijo "supportless": optimizado para la imprimibilidad sin soporte al revés.

Funcionalidad completa:

Hirth(l,d,dbore,dpolygon,n,beta,delta,flatlimit,inlimit)
Rawhirth (beta, delta, n, dpolygon, flatlimit, inlimit)
Notas sobre el primer diseño:

• ¡Las interdependencias paramétricas se comportan de manera un poco diferente en este modelo!
• Utilizar descripciones volumétricas de CSG resulta ser mucho más fácil que hacer malabares con los vértices de los triángulos.
