私はエンダー5+をダイレクトドライブに改造し、プリンターの上にある屋根にフィラメントを取り付けて邪魔にならないようにしました。しかし、ヘッドがスプールに戻るときに、フィラメントが時々外れてしまうのです。

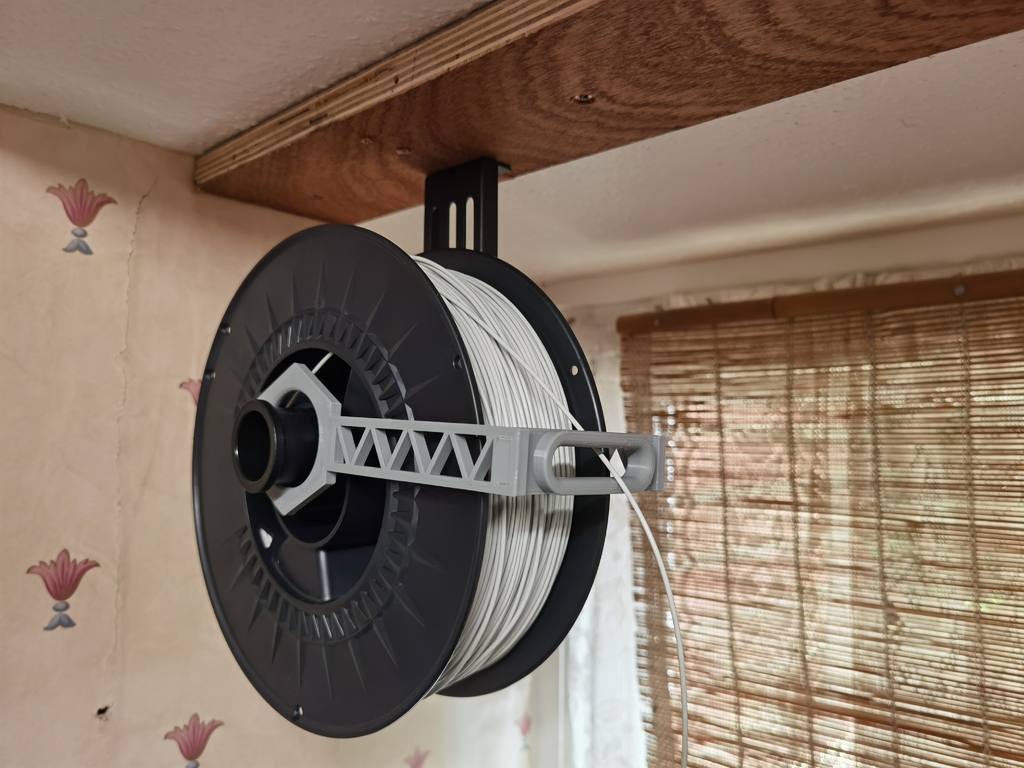

そこで、私はこのシンプルなデザインを開発しようと決めました。標準のスプールマウントに取り付けると、スプールの周りにフィットします(内径は35 mmです)。

それでは、今度ヘッドがスプールに向かって動くとき、フィラメントは前面の棒の2つの湾曲エッジによって固定され、スプールの周りに緩んでしまったり、側面から飛び出てしまうのを防止します。

これは2回の印刷のためだけにスプールに載っていたのですが、スプールが巻き戻るのを止めたようです。

まだテストと開発中ですが、現在のところすべてが順調です！

もしこれを作るなら、作ったものを投稿して、見つけた問題をコメントしてください。そうすれば、私がそれらを修正できるようになります。

アーム間の隙間は70 mmで、これは私のサプライヤーから入手した大きめのスプールには十分です。他のものはわずかに薄いのです。なので、将来的にはさまざまな長さのフロントバーをいくつか追加するかもしれません。現在、これは私の大きめのスプールに使用されています。

アームを2本、フロントバーを1本必要になります。組み立てるには少しの研磨が必要ですが、それ以外はしっかりと固定されます。コンセプトは、修理や保管などの際に簡単に組み立てたり、分解したりできるようにすることです。

印刷設定

プリンター:

Voxelab Aquila

ラフト：

サポート：

いや

充填：

備考：

サイドを2回、フロントバーを1回印刷してください。
