Dies ist ein Mockup einer Waveshare 3,5-Zoll-Touchscreen-Leiterplatte mit Ports, Schaltern, Halterungen und Flachkabeln. Ich habe meinen SOVOL Zero mit dem werkseitigen 5-Zoll-Touchscreen-Upgrade aktualisiert. Und nachdem ich viel Zeit damit verbracht hatte, ein optisch passendes Gehäuse zum Original herzustellen, gefiel es mir letztlich nicht, wie groß und fehl am Platz es auf einer so kompakten Maschine auss

Ich habe mich für den Waveshare 3,5-Zoll-TFT-Touchscreen (Teilenummer X003QSE1PJ) mit HDMI und USB-C auf einer Seite entschieden und werde dieses Modell verwenden, um ein neues Gehäuse für den Sovol herzustellen, wobei ich mich erneut an die Designsprache des ursprünglichen Bildschirmgehäuses für den Drucker halte.

Amazon-Link:HieroderHier(Soweit ich das beurteilen kann, sind diese gleich, haben aber unterschiedliche Teilenummern)

Dies war nicht dazu gedacht, gedruckt zu werden, sondern als Mock-up zu verwenden, um das Board innerhalb des Gehäuses, das ich dafür mache, zu dimensionieren/positionieren. Aber nachdem ich so viel Glück damit hatte, dachte ich, ich würde es mit allen anderen teilen, die an einem Gehäuse für diesen Touchscreen arbeiten.

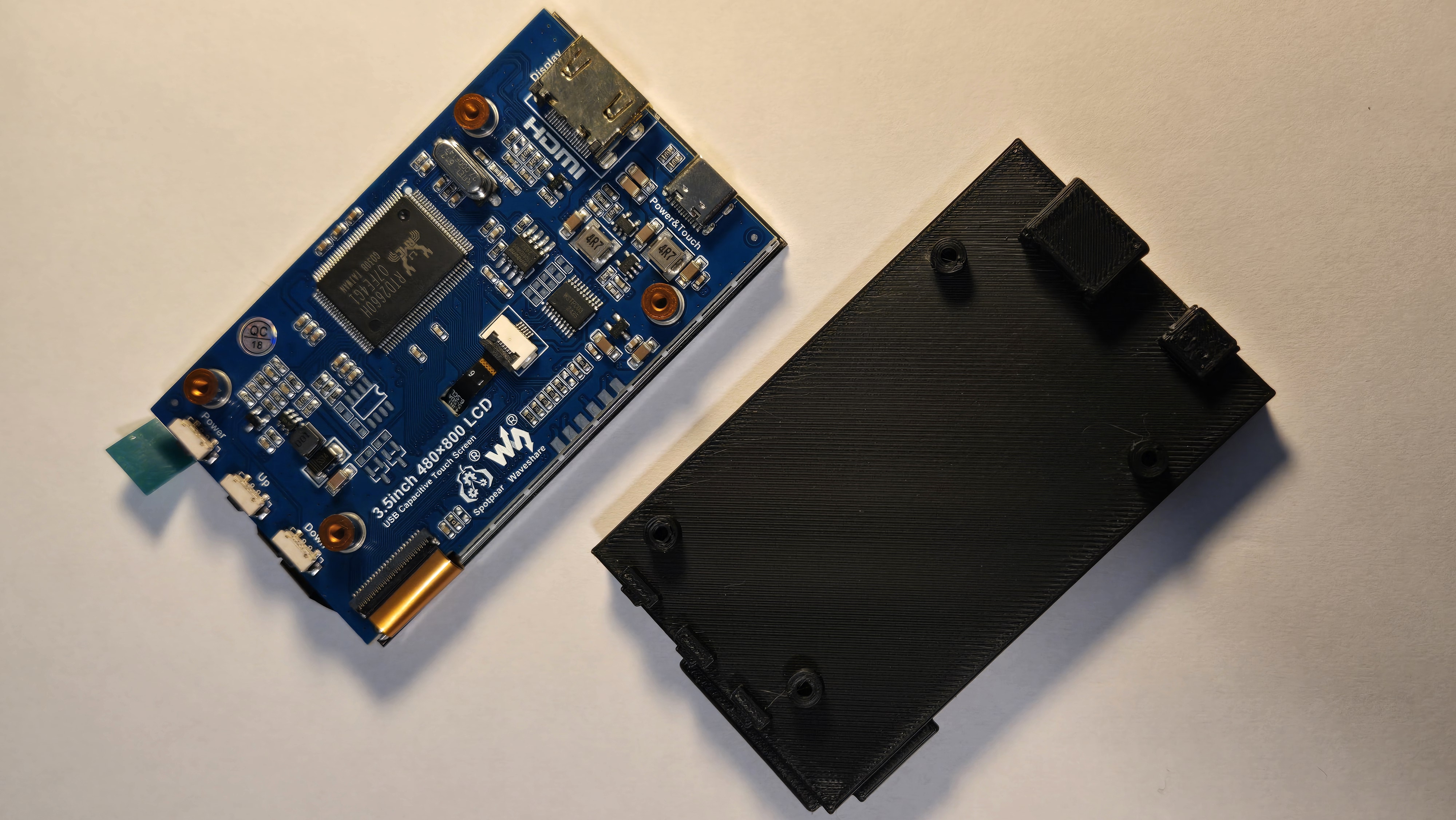

Davon abgesehen habe ich auch eine Version mit viel geringerer Auflösung erstellt (nur Platzierung von Anschlüssen und Schaltern), die gedruckt und als physisches Mock-up für die Positionierung des Bildschirms relativ zu dem, in dem Sie ihn installieren werden, verwendet werden kann.

Ich hatte kein fertiges Angebot an Chip-Modellen, und wirklich für die Zwecke davon fügen sie nicht viel mehr hinzu als das Aussehen. Ich habe meine Chip-Modelle hauptsächlich aus den folgenden Quellen bezogen, beide waren die einzigen Beispiele, die ich für Leiterplatten mit für 3D-Drucker modellierten Chips finden konnte:

https://www.printables.com/model/973395-mplab-snap-microchip-pg164100

https://www.printables.com/model/1307275-mks-ips50-5-display-sovol-sv08-step-file-mockup

Vielen Dank an beide Designer für die so schöne Modellierung von HDMI, USB-C und IC-Komponenten.

Viel Spaß!
