이미 많은 수의 제품들이 시장에 있지만, 그중 대부분은 잘못된 칼리퍼를 사용했거나 잘못된 자석을 사용했습니다. 저는 이것을 고치고 싶습니다만, 이러한 제품들 대부분은 무료 CAD 소프트웨어를 위한 자유형식의 CAD 소스 파일을 업로드하지 않았습니다.

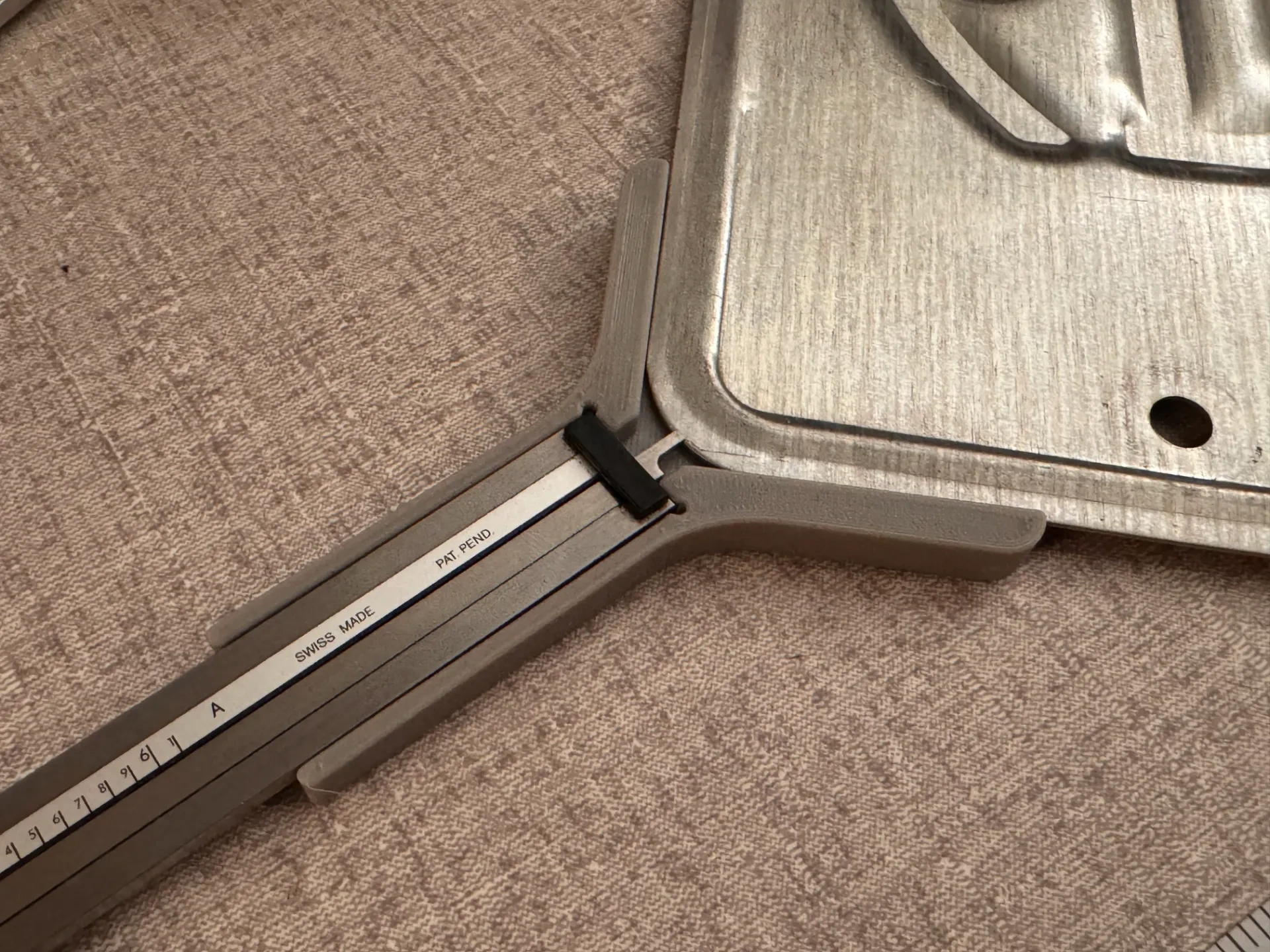

이 제품은 당신의 칼리퍼에 적합하지 않을 수도 있고 (미토요, 브라운, 샤프에 설계되었습니다), 다른 자기석을 사용할 수도 있습니다 (8mmx3mm), 하지만 저는 당신의 상황에 맞게 조정할 수 있도록 FreeCAD 소스 파일을 첨부했습니다.

이 도구를 사용할 때는 간단한 수학 계산을 해야 합니다. 실제 측정값은 측정된 깊이를 2.41로 곱한 값입니다. 이것을 기억하기 쉽지 않아서 여기에 수식이 추가된 버전을 업로드했습니다. 이 수식은 다른 색상으로 인쇄할 수도 있습니다.

표준 모델의 목구멍은 5mm이며 Mitutoyo 칼리퍼에 완벽하게 적합하고, 와이드 모델은 8.1mm이며 제 브라운과 샤프 칼리퍼에 적합합니다.
