Beschreibung:

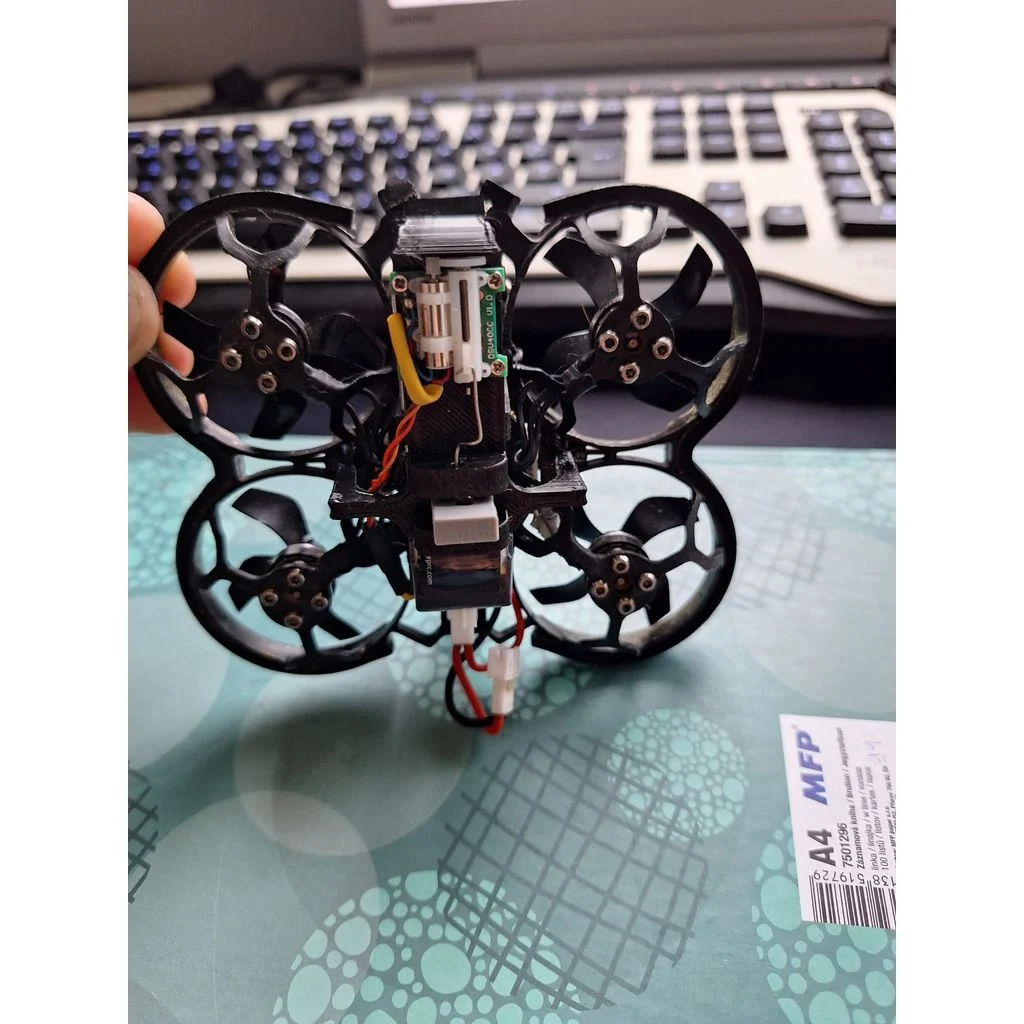

Dies ist eine 3D-gedruckte Halterung für die GEPRC TinyGO FPV-Drohne, die entwickelt wurde, um ein Spektrum 1.8g-Servo für das Absetzen von Gegenständen während des Fluges aufzunehmen.
Es verwendet die Betaflight servo_tilt-Funktion und verbindet sich mit dem Flugsteuerungssystem über den LED-Pin (B01), Masse und 5V-Ausgang.
Um den Servo nicht zu beschädigen, wird die 5V-Leitung mit einem AMS1117-Spannungsstabilisator auf 3,3V herunterreguliert.

Anweisungen:

Drucke das Teil.

Verbinden Sie die Servokabel:

Signal an den LED-Pin (B01)

Stromversorgung mit 5V über "AMS1117" für 3,3V (benötigt auch GND)

Von Masse zu GND

In Betaflight:

Aktivieren Sie servo_tilt und LED_STRIP im Konfigurations-Tab.

Gehen Sie zur CLI und geben Sie ein:
Ressource LED_STRIP 1 NONE
Ressource SERVO 1 B01
(Dies remappt den LED-Pin, der für den Servo verwendet werden soll.)

Im Servos-Tab, weise AUX 2 Servo 1 zu.

Nehmen Sie eine geformte Büroklammer - führen Sie sie durch den Servoarm und die Löcher der Halterung.

Befestige alles, was du willst, an dem kleineren Teil. Du kannst es jetzt mitten im Flug fallen lassen!

Creality

CR-6 SE

Spiel keine Rolle.

Ja

0,2 mm

20%+

PETG
