オプションのプロップガード付きのパラメトリックマイクロトゥースピックフレーム。 カノピーと互換ibleです。パラメトリック・ウープ・キャノピー。プロジェクト。バッテリーはベルクロストラップでフレームに固定されています。OpenSCADで作られています。

このフレームは、耐久性と印刷性を向上させます。パラメトリック・ウープこのプロジェクト。Z軸にあるモーターサストラットやバッテリーケージなどの構造的な要素が少なく、衝撃時に破損しやすい仕様になっています。また、サポートなしで1時間以内に平面印刷が可能です。

GitHub:https://github.com/vsergeev/3d-parametric-toothpick

ベースデザイン

• トースピック.scad- トースピックフレーム
• prop_guards.scad- プロップガード

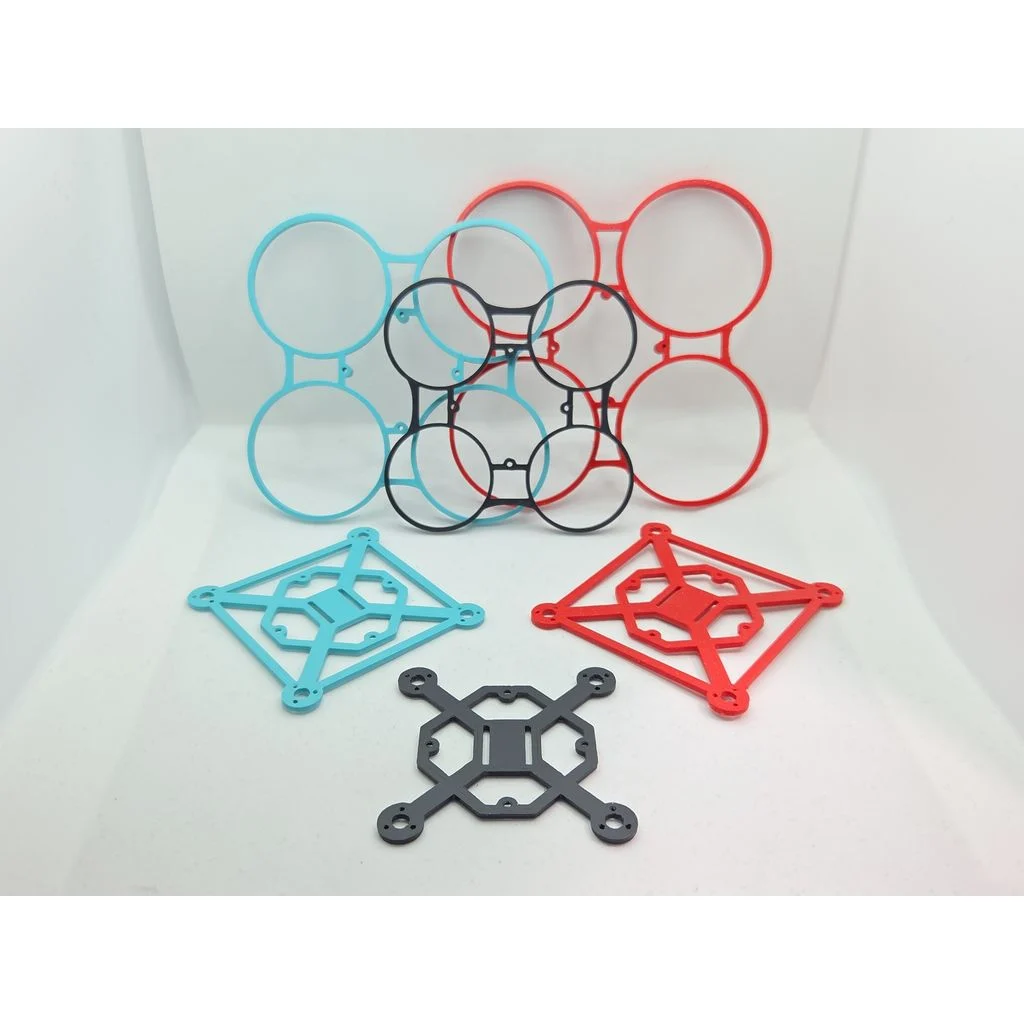

インスタンス

• 65mm_26x26_toothpick.scad- 65 mmのトゥースピックフレームで、26 mmの取り付け穴があります(重量1.9 g ASA)。
• 75mm_26x26_toothpick.scad- 75 mmの歯磨きフレームで、26 mmの取り付け穴が付いています(重量2.9 g ASA)。
• 80mm_26x26_toothpick.scad- 80 mmの歯磨きフレームで、26 mmの取り付け穴が付いています(重量3.5 g ASA)。
• 65mm_26x26_prop_guards.scad- 65 mmのプロップガードで、26 mmの取り付け穴が付いています(重量2.7 gのASA)。
• 75mm_26x26_prop_guards.scad- 75 mmのプロップガードで、26 mmの取り付け穴があります(重量3.8 g ASA)。
• 80mm_26x26_prop_guards.scad- 80 mmのプロップガードで、26 mmの取り付け穴があります(重量5.4 g ASA)。

推奨される印刷設定：フレーム用のASA/PETG、プロップガード用のASA/PETG/ハードTPU、0.20 mmの層厚、100％のインフィル、サポートなし。フレームとプロップガードを逆さまに印刷します。

ビルズ

65 mm BETAFPV Matrix 1S 5in1(アナログ VTX)＋BETAFPV C03カメラ

• フレーム: 65mm_26x26_toothpick.stl
• プロップガード：65mm_26x26_prop_guards.stl
• キャノピー：ベータPVP_c03_26x26_canopy.5deg.stl
• フライトコントローラ：BETAFPVマトリックス1S
• カメラ：BETAFPV C03カメラ
• モーター: RCinPower 0702 27000KV
• プロップ：Gemfan 1208-3 31mm
• ハードウェア：
  • モーター用の12x M1.4x3(モーターに付属)
  • 4×2 mmの高さのスペーサー: 4x2mm_spacer.stl
  • フレーム用の4個のM1.6ナットと4個のM1.6x16ボルト

バッテリーなしの総重量：23.9g ASA

75mm BETAFPV Matrix 1S 5in1 (アナログVTX) + BETAFPV C03カメラ

• フレーム: 75mm_26x26_toothpick.stl
• プロップガード：75mm_26x26_prop_guards.stl
• キャノピー：ベータPVP_c03_26x26_canopy.5deg.stl
• フライトコントローラ：BETAFPVマトリックス1S
• カメラ：BETAFPV C03カメラ
• モーター: RCinPower GTS V3 1002 19000KV
• プロップス：Gemfan 1610-2 40mm
• ハードウェア：
  • モーター用の12x M1.4x3(モーターに付属)
  • 4×2 mmの高さのスペーサー: 4x2mm_spacer.stl
  • フレーム用の4個のM1.6ナットと4個のM1.6x16ボルト

バッテリーなしの総重量：30.2g ASA

80 mm HDZero AIO15 (デジタル VTX) + HDZero ラックスカメラ

• フレーム: 80mm_26x26_toothpick.stl
• プロップガード：80mm_26x26_prop_guards.stl
• キャノピー：hdzero_lux_26x26_canopy.5deg.stl
• フライトコントローラ：HDZero AIO15
• カメラ：HDZero ラックス カメラ
• モーター: Happymodel RS1102 13500KV
• プロップス: ジェムファン 45mm-3
• ハードウェア：
  • モーター用の12x M1.4x4(モーターに付属)
  • フレーム用の4個のM1.6ナットと4個のM1.6x18ボルト

バッテリーなしの総重量：40.3g ASA
