설명

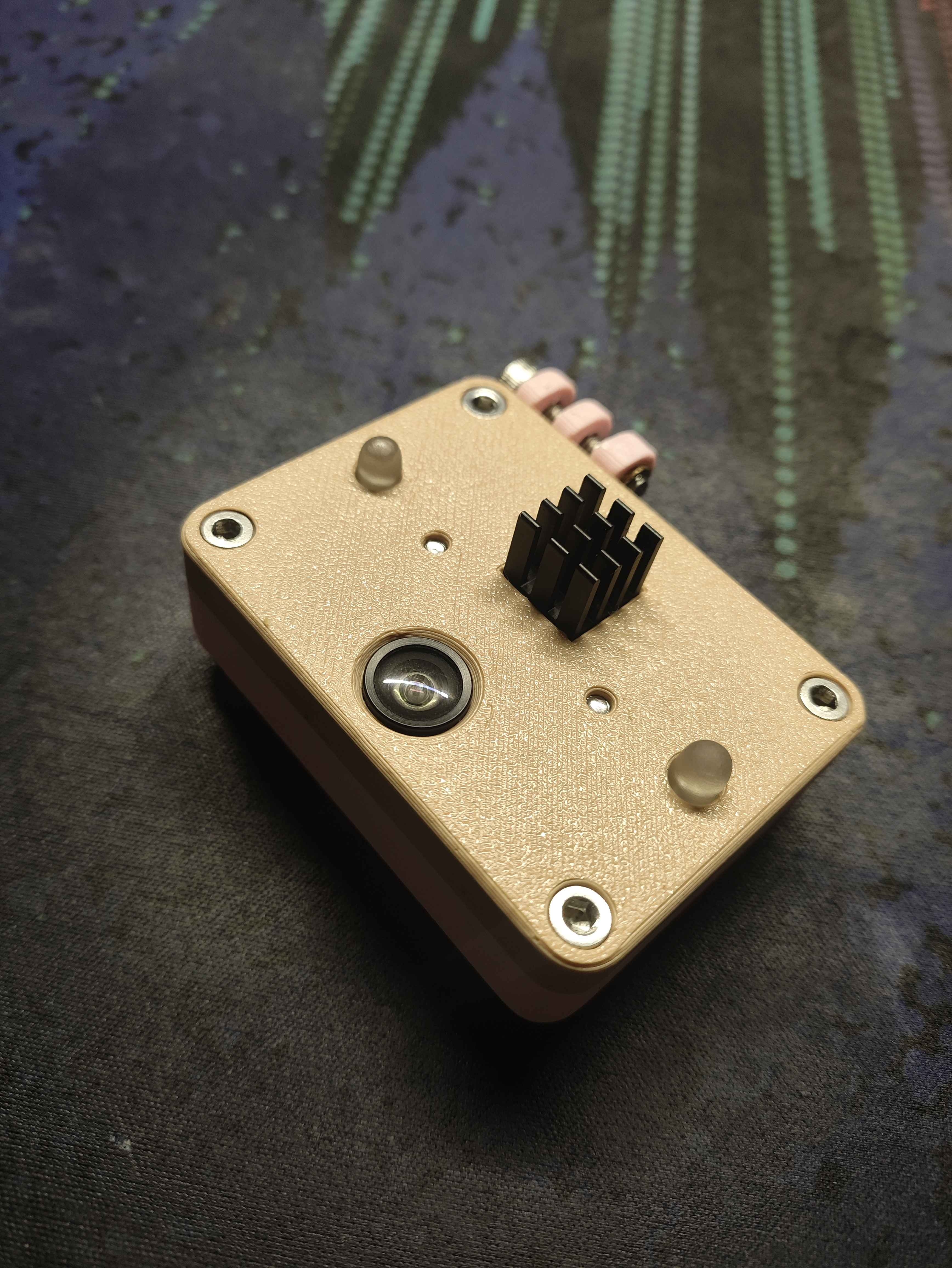

'라즈베리 마카롱'은 프로젝트 바블(얼굴/입 추적 프로젝트)의 케이스로, OV2640 IR 카메라 모듈이 장착된 XIAO ESP32-S3 Sense를 수용합니다.
이 케이스는 인쇄하기 쉽고 조립하기 쉽도록 설계되었으며, 안전한 마운팅 및 위로 향한 USB-C 포트를 제공합니다. 모든 모델에서는 지원이 필요 없습니다.

저는 마운트 인터페이스를 직접 만들지 않고도 특정 헤드셋에 맞는 자신만의 베이스를 만들 수 있도록 '마운트 베이스'를 추가했습니다.

이 케이스는 특히 다음과 같은 프로젝트 바블 구성을 위해 설계되었습니다:

• XIAO ESP32-S3 Sense

• OV2640 160° FOV IR 카메라(850nm)

• 2개의 850nm IR LEDs, 5mm

• 3.3V핀에서 LED를 위한 전원을 공급하는 2x 82Ω 레지스터.

그것은 몇몇 다른 구성에서도 작동할 수 있겠지만, 그것은 그들을 위한 것이 아니었습니다.

여기에서 구성에 대한 더 많은 정보를 찾을 수 있습니다:https://docs.babble.diy/docs/hardware

이 경우에는 다음 나사와 단일 너트가 필요합니다:

• 4배 M3 8-12mm(사례 코너들의 경우)

• 2개의 M3 5mm(MCU 소유자를 위한)

• 4배 M3 5-8mm(카메라 들고 있는 사람들을 위해)

• 1개의 M4 16mm(마운트를 위해)

• 1개의 M4 너트(또한 마운트를 위해서도)

또한, XIAO ESP32-S3 Sense와 함께 제공된 두 개의 히트싱크가 필요할 것입니다.

당신의 마운팅 솔루션에 따라, 90° USB-C 어댑터가 필요할 수 있습니다.

인쇄 정보:
모든 부품은 침대에 평평하게 인쇄되어야 합니다. 마운트 베이스그게 아니야.변경 없이 인쇄할 준비가 되어 있지만, 특정 헤드셋에 맞는 마운트를 직접 만들어야 합니다.
당신은 필요할 것입니다.두 명카메라 홀더 브래킷, 각 쪽에 하나씩.


조립 가이드:

1. 케이스의 바닥에, '들여쓰기'가 있는 곳에 MCU를 추가하세요. 그것은 상대적으로 잘 끼워져야 하지만, 그루브 안에 완전히 끼여야 합니다.

2. MCU 홀더를 추가하는 방법은 다음과 같습니다. MCU 코너에 약간 겹치는 '귀' 부분이 있어야 합니다. 그것들을 5mm 길이의 M3 스크류로 고정하십시오.

3. 두 개의 LED를 아래쪽의 더 큰 원형 구멍에 밀어넣으십시오. 그것들은 압력 적합해야 하며, 이동되어서는 안됩니다.

4. 케이스의 위쪽으로 이동하고 카메라 모듈을 직사각형 슬롯에 배치하세요. 여기에는 그것을 두는 작은 '선반'이 있습니다. (더 쉬운 조립을 위해 카메라 모듈을 ESP32에서 제거할 수 있습니다.)

5. 두 개의 카메라 홀더를 사용하고, 카메라의 각 쪽에 하나씩 설치하고, 카메라가 단단히 고정되도록 5~8mm 길이의 M3 나사로 고정하십시오.

6. 만일 당신이 ESP32에서 카메라 모듈을 분리했다면, 리본 케이블이 USB-C 포트 쪽으로 나오는 방식으로 그것을 다시 연결하세요.

7. 지금 케이스를 닫으세요. 리본 케이블은 180°의 루프를 만들어야 하지만, 그래야 합니다.아니에요.어떤 방식으로든 구멍이 있어서는 안 됩니다. 케이스에는 매우 날카로운 접은 것이 필요 없을 정도로 공간이 충분합니다. 두 부분은 잘 합쳐져야 합니다.

8. 케이스의 네 구석에 8~12mm 길이의 네 개의 나사를 조인하여 두 개의 반을 함께 고정합니다.

9. 카메라와 MCU에 모두 히트싱크를 적용하고 사각형 구멍을 통해 그것들을 장착하세요. 그것들이 금속에 잘 끼워져 있는지 확인하기 위해 상당히 잘 누른 다음, 너무 많은 압력을 적용하지 마세요.

10. 마운트의 ше입구에 M4 너트를 추가하세요. 모든 M4 너트가 같은 크기로 제작되어 있지는 않아서 조금 어려울 수 있습니다.

11. M4 나사를 추가하세요, 특히 M4 너트가 느슨한 경우에는 더욱 그렇습니다. 트래커를 장착할 때 나중에 그것을 제거해야 할 거예요.
