Ich wollte einen neuen E3D für meinen Select Mini Drucker einbauen. Ich wollte einen separaten Lüfter zur Kühlung, den ich abkoppeln konnte, und ich wollte, dass er radial ist, aufgrund seiner Eigenschaften. Ich wollte ihn auch am Hotend-Mount-Carriage montieren, und ich war nicht zufrieden mit den Lüftern, die ich gesehen habe.

Dies ist eine laufende Arbeit, die auf Messungen basiert - ich habe es noch nicht gedruckt und getestet.

Ich habe einen kleinen Haken auf der linken Seite angebracht, um Kabel mit Zipties zu befestigen, da der E3D den Thermistor und das Thermoelement auf dieser Seite hat.

UPDEAT 2016-08-30:

Druck beim ersten Mal mit Stützen:

1. Unterstützer sind ein verdammter Mist, um sie auszuschalten.
2. Während des Prozesses habe ich die Enddüse mehr als vorgesehen geöffnet und die Stützen entfernt. Außerdem ist das Innere des Kühlventils aufgrund der Stützkanten nicht mehr glatt - ich bin mir nicht sicher, wie ich das beheben kann (die Art und Weise, wie die Stützen angebracht sind, oder ihre Ausrichtung ändern?).
3. E3D sitzt SUPER eng in der Klemme, es schließt nicht wie ursprünglich beabsichtigt, also muss man dieser Kante eine Fase hinzufügen oder sie ein wenig öffnen (TODO).
4. Die Düse könnte etwas länger sein, vielleicht 1-2mm oder so (TODO)
5. Der Radialventilator passt perfekt.

UPDATE 2016-09-02

1. Ich habe den Lüftungsschacht neu gestaltet, um interne Rillen zu haben. Diese werden hoffentlich den Luftstrom nicht einschränken. Mein Ziel war, ohne Stützen im Inneren drucken zu können. (JETZT TESTEN)
2. Ich habe ein Backup-Design, um manuelle Stützen intern hinzuzufügen.
3. Ich habe die Passgenauigkeit der e3d-Halterung verbessert.
4. Bewegte die Düse um 1 mm nach unten.
5. Ich habe eine w_supports-Datei hinzugefügt, die ich teste - damit ich ohne die von Cura generierten Stützen drucken kann.

UPDATE 2016-09-04

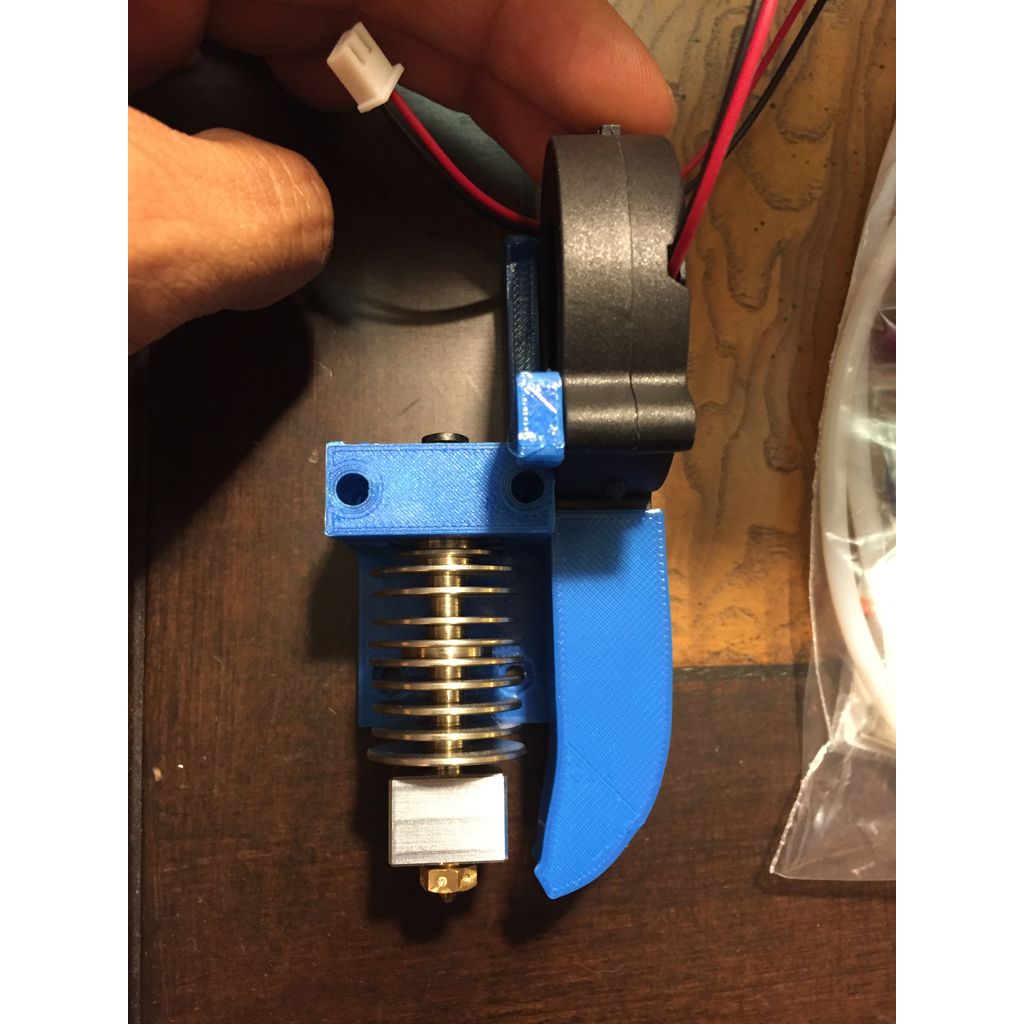

Druckte ganz gut. Die Klemme für das Hotend ist immer noch SUPER eng, selbst nachdem ich ihr mehr Platz gegeben habe. Ich habe die Düse nach unten bewegt und die handgemachte Support-Version gedruckt. Der einzige Unterschied ist, dass die kleine Lippe auf der linken Seite zum Befestigen mit Kabelbindern keinen Support hatte, aber es wird trotzdem so funktionieren.

Monoprice Select Mini

Nein.

Nein.

0,2 mm

75

Du könntest keine Rafts oder Brim wählen, aber ich wollte maximale Haftung.

Ich habe mit Brim gedruckt - es ergab die beste Auflösung gegenüber der Baufläche.
