オリジナルのデザインは単一のテラインセットに適していますが、複数のテラインテーマを効率的に構築するために改善することができます。

オリジナルのシステムでは、すべてのタイルには独自のベースが必要で、各ベースには8個の磁石が使用されています。 したがって、14×14の正方形で構成される3つのテレインセット(森林、山、ダンジョン)を希望する場合、セットごとに49個のベースが必要になり、合計で147 の基地、それは結果的に1,176個の磁石そして、さらに多くの地形を追加すると、その数は急速に増えます。

この非効率性を解決するために、私はベースシステムを再設計しました。１セットのベースは、あらゆる地形で再利用できます。。

何が新しいの？

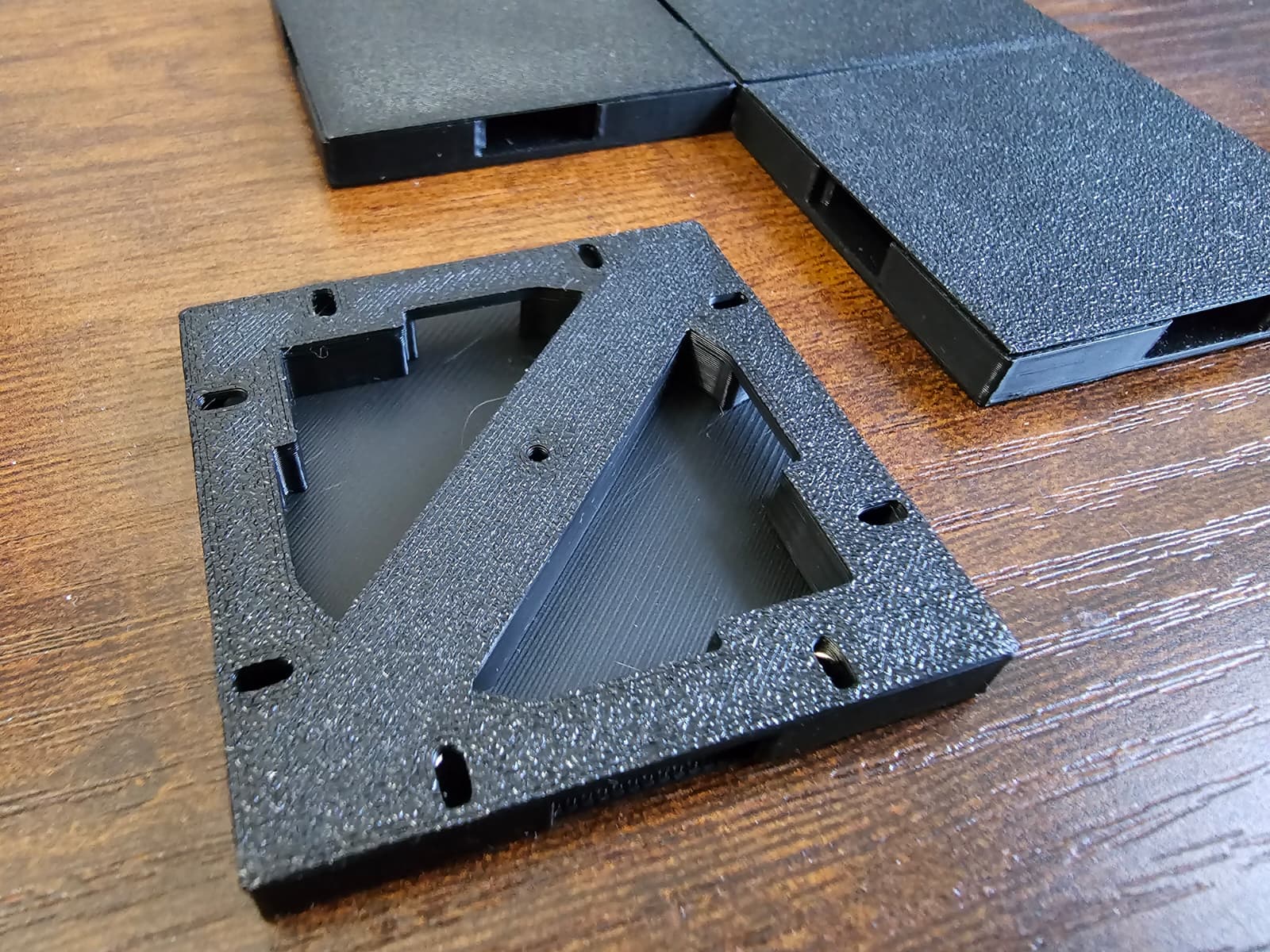

私は追加しました。中央のマグネットポケットベースに行き、合うものを置きました。センターマグネット各テレインタイルの内部に。この単一の接続ポイントにより、どのタイルでも任意のベースに確実に取り付けることができます。

このシステムでは、各基地が今では使用しています9個の磁石、そして各タイルは使用しています1つの磁石。でも、あなたはただそれが必要なだけです合計49の基地、どんなに多くのテレインセットを持っていても、それは変わりません。
上記の例を使用すると、磁石の数が減ります。588個の磁石

• 49のベースに使用する441個の磁石
• タイル用の147個の磁石(3セット×49個のタイル)

資材の節約

巨大な磁石の節約に加えて(地形コレクションが増えれば増えるほど優れたものになります)、フィラメントも節約できます。各再設計されたベースの重量は7.8gオリジナルではなく、(カバーを含む)代わりに。5.02gしかし、ベースをはるかに少なく印刷するので、使用されるフィラメントの総量は劇的に減ります。

同じ3セットの例では、あなたはただ印刷するだけです382.2gフィラメントの代わりに737.94g標準的なベースを3セット分印刷する場合。



はじめる

各基地には以下のものが必要になります。

• ベースファイルを印刷してください(“中央に磁石があるベース。stl”)。
• ベースカバーを印刷してください(“base_cover.stl”)。
• 9個の磁石(5×2 mm)。
• 接着創ベースカバーを取り付けるために。

ベースの中に磁石を置いた後、カバーを上に貼り付けて、磁石を確実に封じ込めるようにします。



ステップバイステップ:

1. ベースとそのカバーを印刷してください。





2. ベースの中にあるポケットに、9個の磁石を入れてください。



3. ベースの上面に糊を塗る。



4. カバーをベースに押し付けて、接着剤が固まるまでその位置を保つ - 私はキッチンクリップを使っていますが、小さな重りでも問題なくできます。



5. これで完成です！接着剤が乾いたら、再利用可能なOpenForgeベースが使用準備ができています！



タイルのために

各タイルが持っていることを確認してください。直径5.5 mm、深さ1 mmセンターホール。
また、このホールがすでに含まれており、このユニバーサルベースと互換性のあるテレインセットも使用できます。

• 森
• 山
• ダンジョン・ストーン
• 川
• 沼地
• 道路
• モジュラーハウス

タイルを印刷した後、接着創で貼り付けます。5×1 mmの磁石スーパーグルーを使って中央の穴に入れます。

磁石の向きはそうするのです。そうじゃない問題ではないのです。なぜなら、ベースにある中央磁石は、回転して自動的に正しい極性に合わせることができるからです。



高台のテレインベース

高地にある地形のための特別なベースもあります。

• 「高さ5フィートのSTL用の中間マグネット付きベース」
• 「高さ10フィートのSTL用の中間マグネット付きベース」

これらのエレベーションベースは使用されています通常のベースの上に置かれたタイルとして。、そのため、彼らは中心孔を設けています5×1 mmの磁石。

注意：これらのベースの中央の穴サポートが必要です。

最高の視覚的・構造的な結果を得るために、これらのエレベーションタイルを配置してください。壁にあるタイルの隣に(例として山岳地形のセットをご覧ください)。



このシステムで使用できるように他のタイルを変換する

簡単に作ることができますどんなOpenForgeタイルでも。この再利用可能なベースシステムと互換性のある(またはその他のモジュール式タイル)。
あなたがする必要があるのは、を追加するだけです直径5.5 mm、深さ1 mmの穴にて。センタータイルの。そして、糊を塗るのです。5×1 mmの磁石その穴に入れて。

ブーストしてくれ気に入ったらブーストしてね ;)

デモ

もし、このシステムの実際の動作を見たい場合は、タイル、ベース、磁石がすべて設置された最終結果を示す短い動画を作成しました。

コメント欄で質問してください、またはメッセージを送ってください。喜んでお手伝いします！
