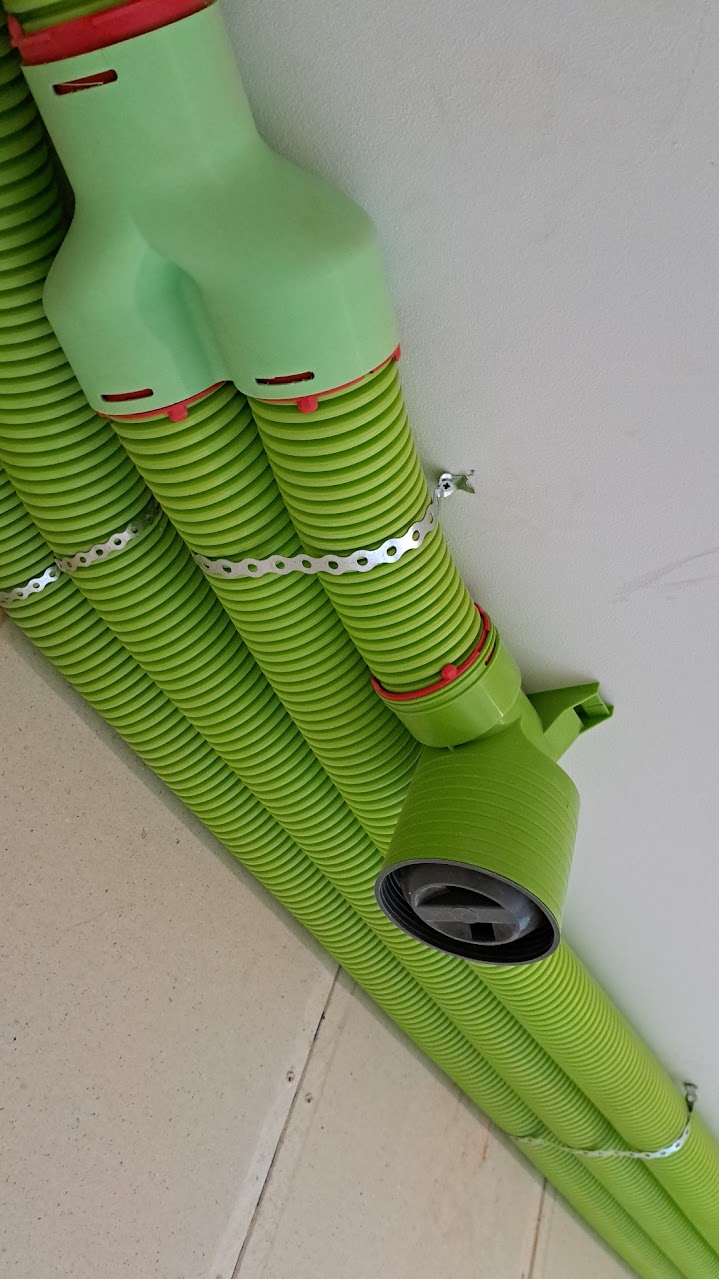

Это специально разработанный Y-разветвитель для вентиляционной системы Ubbink Air Excellent 90 мм. Я создал эту деталь, чтобы разделить один воздуховод 90 мм на два отдельных воздуховода, что позволило мне более равномерно распределить поток воздуха по двум выходам в спальне.

Используя этот распределитель, я смог уменьшить шум воздухообмена в комнате и повысить эффективность и комфортность моей системы WTW (вентиляция с рекуперацией тепла). Результатом является более тихая работа и лучшее распределение воздуха - особенно полезно в комнатах, где один воздуховод создает заметный поток воздуха или шум.

Разветвитель был напечатан с использованием стандартного PLA и плотно прилегает к гибким воздуховодам системы Ubbink Air Excellent. Я рекомендую использовать изоленту или хомуты для надежного уплотнения, особенно если в системе есть давление.

Особенности:

Подходит для воздуховодов Ubbink Air Excellent 90 мм.

Плавные внутренние изгибы для оптимизированного воздушного потока.

Уменьшает шум, разделяя воздушный поток на два выхода.

Можно печатать на стандартных 3D-принтерах без поддержек (в зависимости от ориентации).

Настройки печати:

Материал: PLA или PETG.

Высота слоя: 0,2 мм.

Заполнение: 20–30%

Не требуется опоры (если напечатано вертикально с ободом).

Примечание:
Это функциональный дизайн, который хорошо работал в моей установке, но размеры могут варьироваться в зависимости от вашей конкретной системы воздуховодов или допусков 3D-принтера. Возможно, вам потребуется немного масштабировать или отшлифовать деталь для идеальной посадки.

Дайте мне знать, если вы хотели бы увидеть версию с другим углом или размером - с удовольствием поделюсь улучшениями!

Если вы хотите внести улучшения самостоятельно, можете смело делать это в Onshape:

https://cad.onshape.com/documents/07b66adbd3ee3a465f395197/w/f46a5329265096f9ee1e2858/e/9d0d0f1b2ae682739f5daef2?renderMode=0&uiState=688f2328eceb015fcaa5013b
