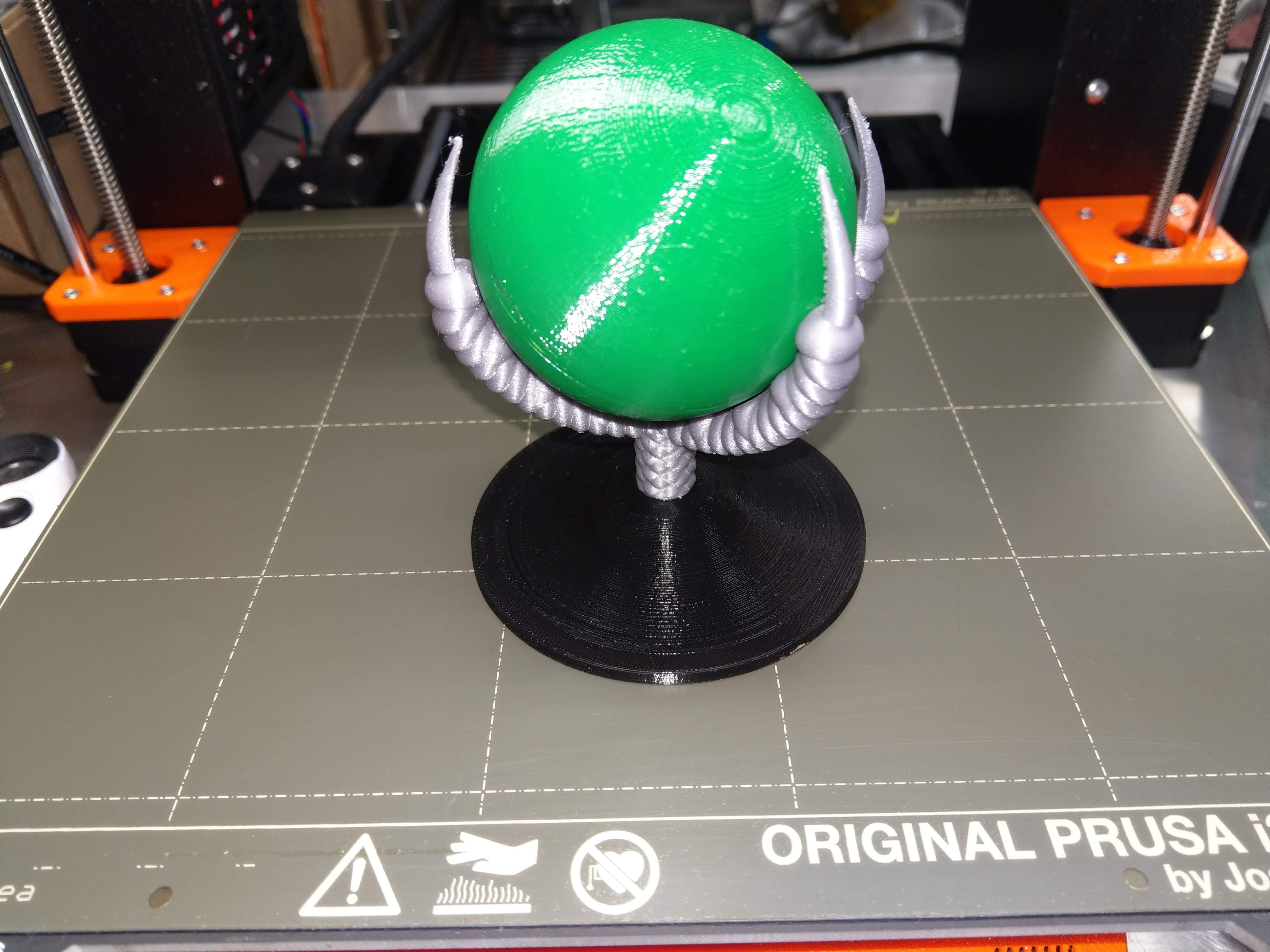

このプリントでちょっと楽しんでいるだけです(ただし、将来的にこれを使うためのアイデアはあります)。これは2つのパーツで構成されています。つま先とスタンドです(ボールは含まれていませんが、通常の場所でそれに関する他の多くのオプションがあります)。爪の底端にはスタンドのソケットに取り付けるためのプラグがあります。

スタンド用の印刷ファイルはバージョン1をご覧ください。

お役に立てるかもしれないいくつかの寸法を次に示します。

この爪は、直径2.5インチ(63.5 mm)のボール用に作られています。プラグの直径は0.45インチ(11.43 mm)、長さは0.45インチ(11.43 mm)で、ソケットホールに簡単に取り付けられるように、1度のテーパーが付いています。

このモデルをいくつもの異なるバリエーションで作る予定です；これはバージョン2です。

バージョン2：爪が丸く、クレーンがボールの中央より上に伸びています(これにより、ボールを挿入したり、取り出すのが少し難しくなることがあります)。最初のバージョンとの違いは、爪の「指先」が平坦になっているので、ボールがしっかりとグリップに収まるようになっています。

オリジナルモデルはOnShape 3D CADで作成されました。関連するCADファイルはこちらから入手できます。

https://cad.onshape.com/documents/0716787efa057a8839b09f7f/w/1e343278069a753c83a7de07/e/98bedb8e584a90d0fac62631

印刷の指示

ブリムとサポートで印刷します。私は「ビルドプレートのみのサポート」で成功していますが、「どこでも」オプションを選択すると、爪が破損することなくサポートから取り外しにくくなることがあります。

サポートなしで印刷できるかもしれませんが、私は試したことはありません。もう1つの選択肢はカスタムサポートかもしれません。

対処しなければならない問題は、プレートの接触面積が小さいことです。サポートとブリムなしで印刷を試みたときに、印刷物がベッドから外れてしまったのです。
