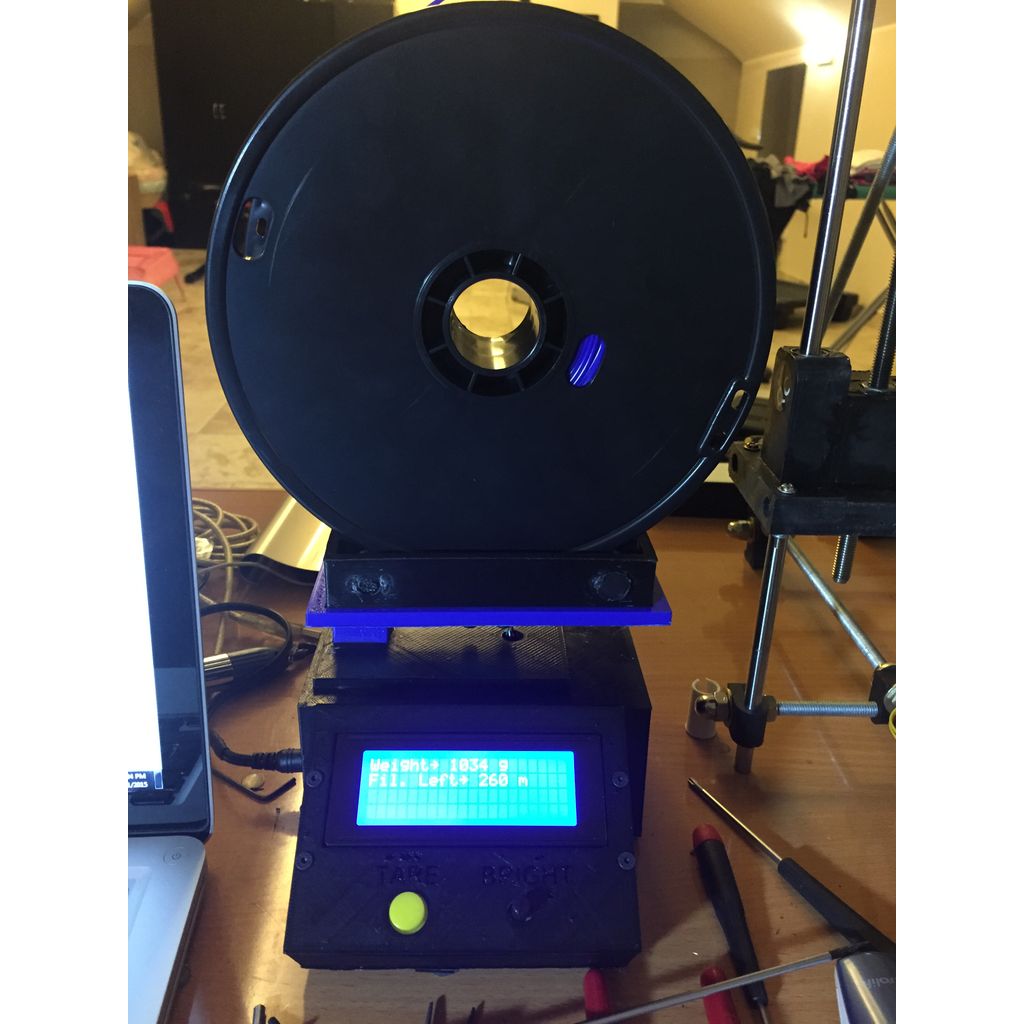

これはArduinoを搭載したスケールで、3Dフィラメントを保持し、スプールに残っているフィラメントの量をメーター単位で計算します。かなり正確です(スプール全体がスケールに載っているときは±1メーター、プリンタがフィラメントを引っ張っているときは±5メーター)。スプールの終わりに近くなると、エクストルーダーの引っ張り力とより紧密に巻かれたフィラメントhttp://www.thingiverse.com/thing:804325

使用方法：
スケールが起動するときは、スプールが上に置かれていないことを確認してください。最初に、3 mmのフィラメントを使用しているかどうかを尋ねられます。使用している場合は、「タレ」ボタンを長押しして「はい」と回答します。

設定セクションでは、使用する各直径のフィラメントの平均重量や、お気に入りのフィラメントの平均スプール重量を変更することができ、より高い精度が得られます。

それを作るために必要なもの：

• 5 kgのロードセル(http://amzn.to/1GDuutM)
• HX711重量センサーADモジュールデュアルチャネル24ビットA/D変換シールド(http://amzn.to/1JGV7V0)
• Arduino Uno (http://amzn.to/1FDVNYJ)
• 20×4の液晶画面(http://amzn.to/1DQi4OA)
• 男性から女性へのジャンパーワイヤー(http://amzn.to/1JGVy1w)
• さまざまな3mおよび4mボルト

スケールのコードはGitHubで見ることができます(必要なライブラリを含む)。https://github.com/smokinpuppy/SpoolScale
図書館：https://github.com/bogde/HX711

正確にスケールを校正する方法については、readmeファイルをお読みください。

配線：(Ar = Arduino、Hx = Hx711、Kn = ノブ、Bu = ボタン、Sc = スケールバー)
Hx711:
VCC -> 5V (Ar)
SCK -> A3 (Ar)
DT -> A2 (Ar)
GND -> GND (Ar)
E+ -> 赤いワイヤー (Sc)
E- -> ブラックワイヤー(Sc)
A- -> ホワイトワイヤー (Sc)
A+ -> グリーンワイヤー (Sc)

LCD J204A:
VSS+RW -> GND (Ar)
VDD -> 5V (Ar)
V0 -> SIN (Kn)
RS -> D12 (Ar)
E -> D11 (Ar)
D4 -> D5 (Ar)
D5 -> D4 (Ar)
D6 -> D3 (Ar)
D7 -> D2 (Ar)
A -> D9 (Ar)
K + (ボタン + ノブ) -> GND (Ar)

ボタン：
VCC -> 5V (Ar)
SIN -> D7 (Ar)
GND -> GND (Ar)

ノブ：
VCC -> 5V (Ar)
SIN -> LCD(V0)
GND -> GND (Ar)
