Инструмент для разметки центральной линии на квадратной трубе (радиус 50 мм)

Это инструмент для нанесения разметки, который я разработал для проекта, где мне необходимо было точно нанести линию по центру квадратной трубы с радиусом 50 дюймов. Он также хорошо работает с плоскими или прямыми краями. Инструмент предназначен для удержания стандартного карандаша №2 для удобного и последовательного нанесения разметки.

Список деталей:

• 1x База.
• 1x Рука писца.
• 2x резьбовые ручки (thd-knob)
• 3x плоские шайбы M4
• Винты M4 размером 3х20 мм.
• 1 шт. винт с плоской головкой M4 x 25 мм.
• 5x вставки с резьбой M4, устойчивые к нагреву.

Совместимость с карандашом:

• Разработан для:Стандартный карандаш №2 (шестигранный или круглый корпус).

Инструкции по печати:

• Материал:НОАК.
• Диаметр сопла:0,4 мм.
• Высота слоя:Рекомендуется 0,2 мм.

Примечания по сборке:

• Резьбовые вставки:
  Термоусадочные резьбовые вставки должны устанавливаться со сторон, указанных в схеме сборки. Убедитесь, что они полностью установлены и выровнены.
• Сборка винта для большого пальца:
  Шестигранный винт собирается путем завинчивания одного винта М4 х 20 мм в одно из отверстий.Ручка регулятора громкости.Части и затягиваем их плотно.

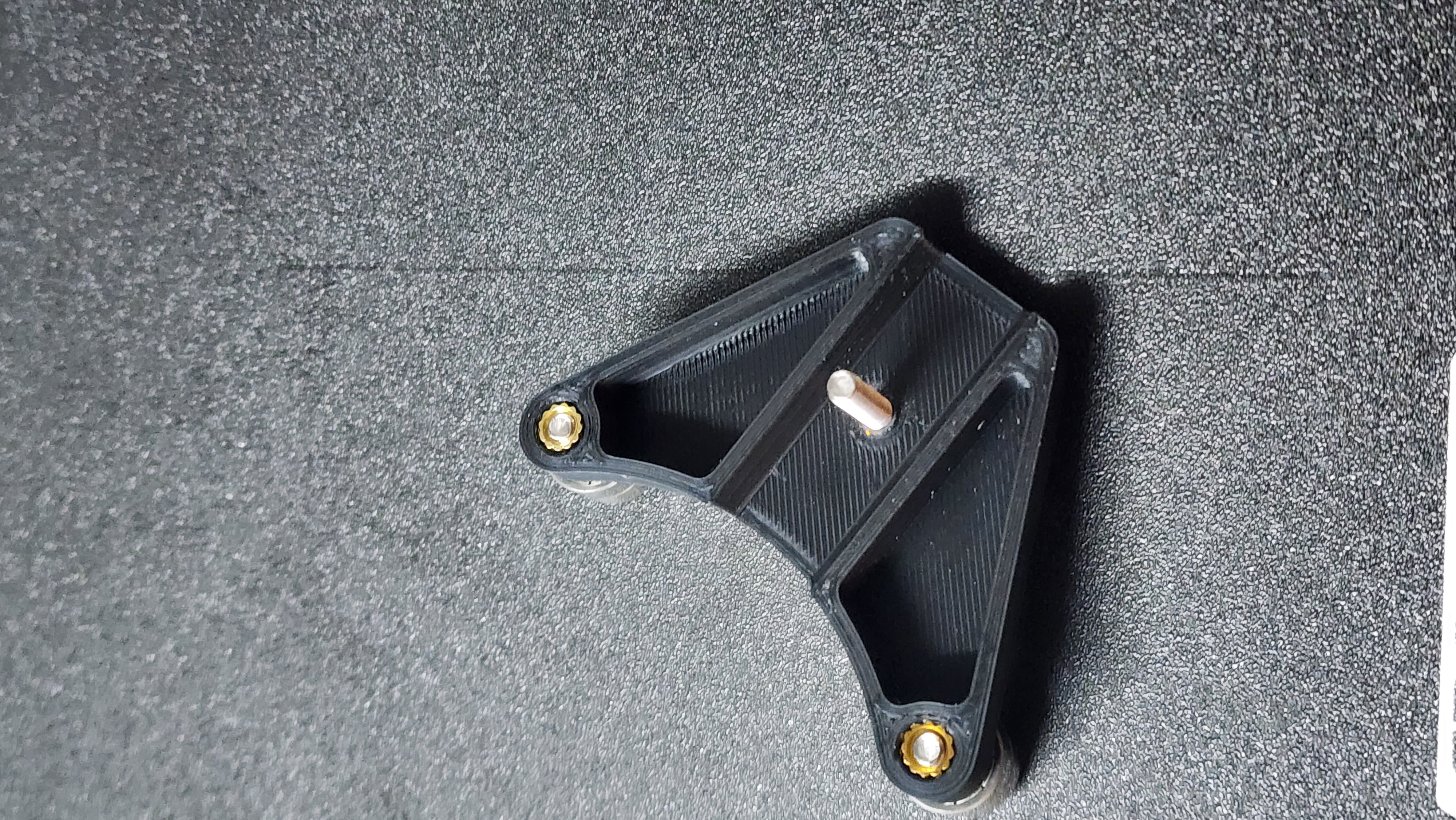

• Центральный винт (от основания до рисующего рычага):
  Центральное отверстие в основании имеет резьбу M4. ВставьтеM4 x 25 мм FHSCS.Начните снизу и затяните его плотно. Это фиксирует винт на месте и обеспечивает более простую регулировку рисовального рычага.
• Подшипники:
  Два подшипника используются на каждой руке, чтобы обеспечить плавное движение инструмента вдоль закругленных углов квадратной трубы. Это повышает точность и стабильность при маркировке.
