스팟과 함께 일하면서 센서와 계기를 더 쉽게 설치할 수 있는 마운팅 시스템의 필요성을 깨달았습니다. 스팟의 현재 T-슬롯 시스템은 작은 계기에 조금 제한적이었습니다. 두가지 요인이 이러한 필요성을 야기시켰습니다. 더 큰 계기 중 일부는 배터리를 교체하기 전에 제거되어야 했고, 저는 각 계기에 대

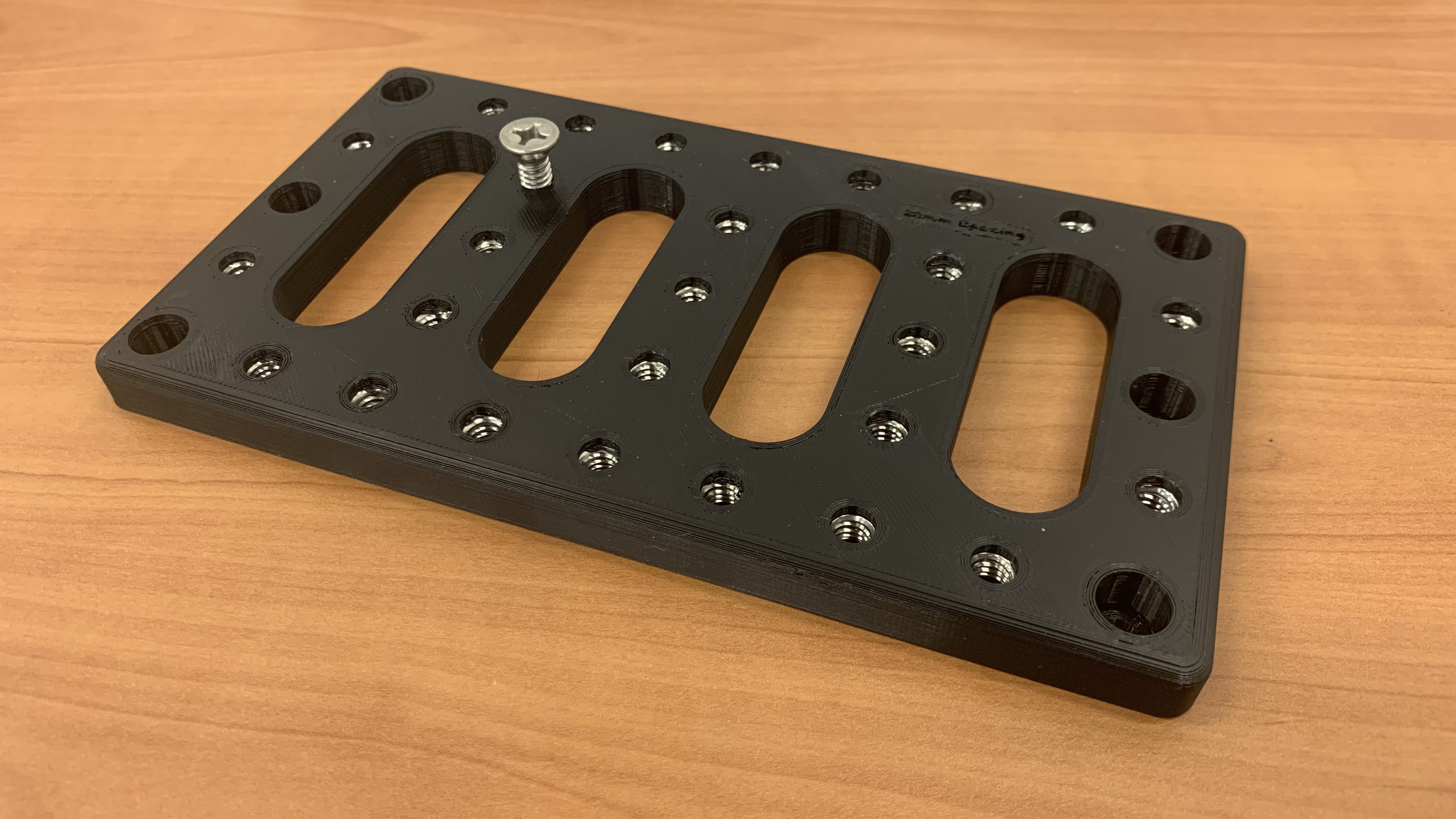

스펙(포켓을 측정하여 너트와 볼트가 들어갈 수 있는지 확인하세요)

• 너트와 볼트 - 1/4" - 20
• 마운팅 포인트 간격 20 mm
• x27 마운팅 포인트(당신이 필요할 너트의 수)
• 플레이트의 마운팅 포인트 x6 160mm (Spot의 T-슬롯에 맞춰 있습니다)
• 전체 치수 180mm x 100 x 10mm

이 사양들이 모든 애플리케이션에 적합하지는 않을 수 있기 때문에, 수정하기 더 편리하도록 Fusion 360 모델도 제공했습니다.

제가 왜 T-슬롯 트랙을 사용하지 않았을까요?

대형 부피가 큰 물품의 경우, 장시간의 작업 동안 작은 T-슬롯 볼트가 풀려났습니다. 너트와 볼트는 도구를 더 안전하게 고정하는 방법으로 느껴졌습니다. 나는 향후에 T-슬롯 변형을 설계하는 것을 고려할 수 있을 것입니다.

다른 목적에 유용할 수 있겠지만, 이것은 보스턴 다이나믹의 스팟을 위해 설계되었습니다.

2021년 2월 업데이트:포켓을 제거하고 모든 가능한 마운트 포인트가 있는 버전을 추가했습니다.

인쇄 노트

레이어 변경을 확인하고 해당 부분에 너트를 배치할 수 있는 시간이 제공되었는지 확인하십시오. 이는 인쇄 설정에 따라 달라질 수 있습니다.
