16x16 LED-Matrixgehäuse

Features:

• Passt zu einer standardmäßigen 16x16 LED-Matrix.
• Hinterer versteckter Power-Barrel-Jack
• Interne Stützen für das Panel.
• Viel Platz für das Entwicklungsboard, um die LED-Matrix anzusteuern.

Es ist so konzipiert, dass es einen ESP32 oder ESP8266 beherbergt, der etwas wie WLED ausführt (https://github.com/Aircoookie/WLED)

Betrieben über einen externen 5V-DC-Stecker.

Du kannst dieses Video auf YouTube ansehen, um zu sehen, wie man diese Art von LED-Matrizen baut.https://www.youtube.com/watch?v=WSex5f1qzH8

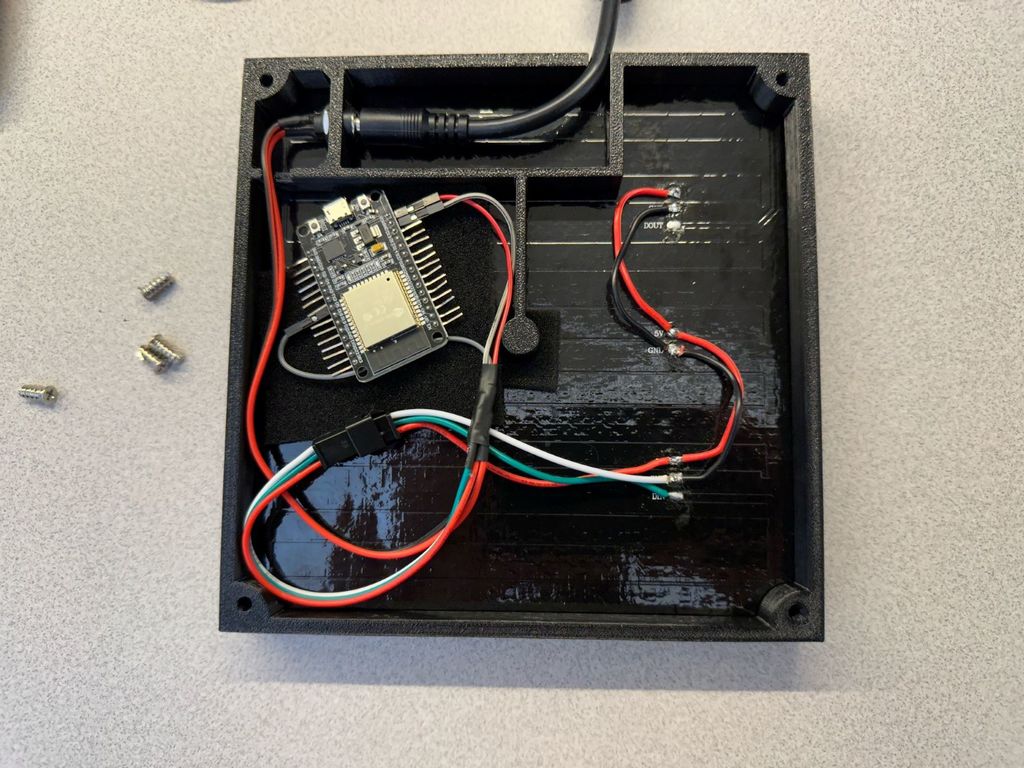

"Make it work" hat ein tolles Video mit dem originalen Gehäuse gemacht. Persönlich bin ich kein Fan davon, das ESP direkt an das Board anzuschließen, und ich habe stattdessen einen unordentlichen Kabelbaum gebaut.

Es gibt ein paar Optionen mit dem Diffusor:

Frontoption 1) Die ersten 2-3 Schichten des RGB-Rasters werden mit klarem Filament gedruckt. Unterbrechen Sie den Druck nach den festen Schichten und fahren Sie mit weißem Filament fort. Das Licht wird hell sein, aber Sie werden ein wenig Durchscheinen zwischen den Pixeln bemerken.

Frontoption 2) Die ersten 2-3 Schichten des RGB-Rasters werden mit weißem Filament gedruckt. Pausieren Sie den Druck nach den festen Schichten und fahren Sie mit schwarzem Filament fort. Das Licht wird gedämpft und Sie werden nicht viel Durchdringung zwischen den Pixeln bekommen. (Dies ist die endgültige Version, auf die ich mich festgelegt habe.)

Eine perfekte erste Schicht ist obligatorisch.

Im Inneren befindet sich eine zentrale Stütze für das LED-Panel. Ich habe etwas leichten Schaumstoff zwischen die Stütze und die Matrix gelegt. Wenn Sie wirklich fortgeschritten sein wollen, könnten Sie ein großes Stück 0,4 mm dickes Aluminium schneiden und unter die gesamte Matrix schieben. (Dies würde einen guten Kühlkörper für die LEDs bieten) Der Hauptrahmen enthält einen gekachelten Abschnitt, um in ein

Die Rückseite und der Hauptrahmen können in jeder Farbe ausgedruckt werden.

Die Vorderseite drückt in den Hauptrahmen. Es ist eine mäßig enge Passung. Wenn es ein bisschen locker ist, könntest du ein paar Tropfen Kleber oder Poster Putty verwenden, um alles zusammenzuhalten. (Für mich war es eine ausreichend enge Passung)

Für die Schrauben. Ich habe Standard-Computer-Lüfterschrauben verwendet. Du musst langsam und vorsichtig vorgehen, da es ziemlich eng ist. (Ich habe die Schrauben beim ersten Mal einfach langsam hineingedreht und herausgenommen, um die Gewinde zu schneiden)

Datei-Informationen:

• 16x_16_Main_Frame (Remix) - hidden connector.stl = Dies ist der Hauptrahmen mit einem versteckten Barrel-Jack-Anschluss auf der Rückseite.
• 16x16 Rückseite (Remix) - versteckter Anschluss.stl = Dies ist die entsprechende Rückseite für den Rahmen mit dem versteckten Anschluss.
• 16x_16_Insert (Remix) = Dieses Panel ist optional. Es befindet sich unter dem LED-Panel und hilft, die Wärme zu verteilen. Es wäre am besten, dies aus Aluminium herzustellen.
• LED-Matrix 16x16 vorne mit Rahmen (Remix).stl = Das ist der Diffusor und das Gitter.
• LED-Matrix 16x16 vorne mit Rahmen (Remix) - thin.stl = Das ist der Diffusor und das Gitter. Der Diffusor ist etwas dünner. (2 Schichten anstelle von 3. Es ist viel besser als die 3-Schichten-Version... aber nicht so stark.) Ich habe diesen am Ende verwendet. Sei einfach vorsichtig bei der Installation.

Hier sind die Hauptteile, die ich verwendet habe:

• LED-Panel -https://www.aliexpress.com/item/4000544584524.html
• Barrel Jack 2.1mm-Version -https://www.aliexpress.com/item/33049477849.html
• ESP32 WROOM 32D - Viele Modelle verfügbar. Ich hatte eines, das herumlag. Es gibt genug Platz im Gehäuse für ein Mini- oder Full-Size-Board. Ich empfehle, den ESP32 anstelle des ESP8266 zu verwenden. Für die zusätzlichen 1 US-Dollar oder so lohnt sich die höhere Verarbeitungsgeschwindigkeit. (Vor allem, wenn Sie erweiterte Funktionen aktivieren und Mikrofone anschließen usw.)

Bitte hinterlasst einen Kommentar, wenn ihr das erfolgreich schafft!

Druckeinstellungen

Drucker-Marke:

Prusa

Drucker:

I3 MK3S

Flöße:

Nein.

Unterstützt:

Nein.

Auflösung:

.20 funktioniert gut.

Füllmaterial:

Solide

Filament:Überhaupt, ich bevorzuge PET.

Weiß oder Klar ist für die ersten paar Schichten erforderlich.
