Description

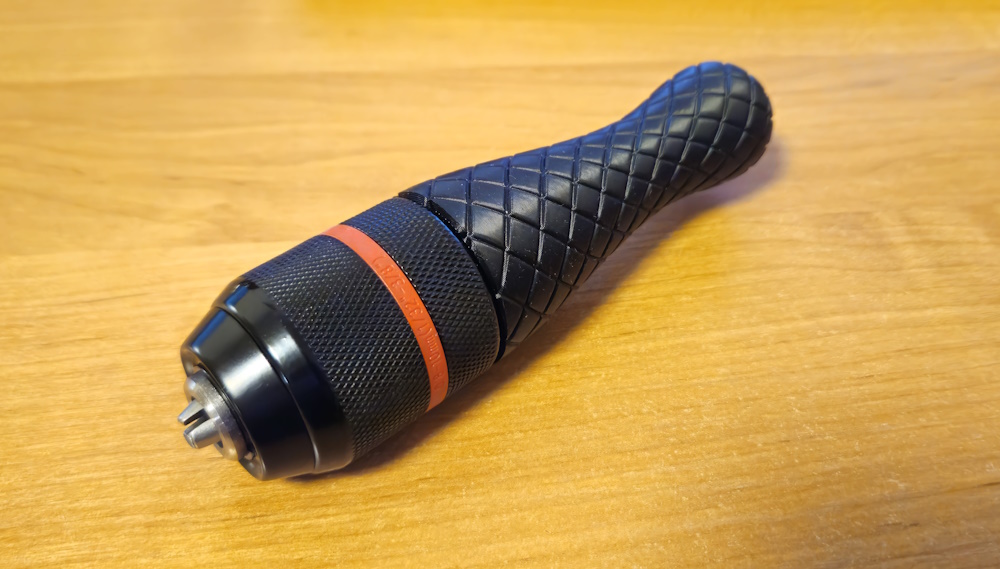

J'ai conçu cette poignée pour s'adapter à ce mandrin spécifique de 0,8 à 10 mm d'Aliexpress (https://www.aliexpress.com/item/1005006997808237.html), en utilisant l'adaptateur hexagonal. C'est très pratique pour nettoyer les trous dans les impressions, ou pour percer manuellement des matériaux mous, et il tient beaucoup mieux que n'importe lequel des pinces imprimées en 3D que j'ai essayées.

L'adaptateur hexagonal d'Ali a une taille de 6,25 mm. Cette dimension est très importante, car vous voulez que l'hexagone s'adapte parfaitement à l'intérieur de la poignée, sinon il pourrait user ce trou. Si votre imprimante est bien réglée pour les trous internes, un trou de 6,25 mm devrait suffire, mais j'ai également inclus des versions avec des trous de 6,30 mm et 6,35 mm.Si vous n'êtes pas sûr de savoir lequel utiliser, imprimez les échantillons de test d'ajustement afin de ne pas gaspiller de matériel.Vous voulez que le trou soit aussi serré que possible tout en pouvant toujours enfoncer le mandrin, à moins que vous ne prévoyiez de l'enlever.

J'ai également ajouté les fichiers CAO (SolidWorks 2024 et STEP) afin que vous puissiez facilement remixer ce modèle. Sachez qu'il y a une petite géométrie de verrouillage près du fond du trou qui correspond à la rainure de l'adaptateur hexagonal.

Si le lien vers Ali ne fonctionne plus, trouvez le mandrin de chez d'autres vendeurs avec ces mots-clés : Mandrin de forage en métal sans clé fileté de 10 mm. Je joins une photo pour référence. Assurez-vous de choisir la version de 10 mm avec l'adaptateur hexagonal.

Réglages d'impression.

PLA, PETG, ABS, tout matériau non flexible devrait fonctionner.

Hauteur de couche de 0,2 mm.

3 murs, avec un remplissage de 25% ou plus. Vous pouvez ajouter plus de matériau autour du trou hexagonal si vous le souhaitez.

Imprimez sur la face plate, ajoutez des supports pour l'encoche autour du trou hexagonal, mais pas à l'intérieur du trou lui-même.

La révision actuelle est A.2, gravée sur la pièce.
