カスタマイズされたバージョンのhttps://www.thingiverse.com/thing:193647

カスタマイザーで作成されました！https://www.thingiverse.com/apps/customizer/run?thing_id=193647

カスタマイザーのパラメータ

タイプ = ナット
ヘッドタイプ = カウンターシンク
ドライブタイプ = フィリップス
ヘッドの直径 = 7
頭の高さ = 3
ドライブ径 = 5
スロット幅 = 1
スロットの深さ= 2
テクスチャ = 除外
スレッドの外径 = 4
スレッドステップ = 0.7
ステップの形状の度数 = 45度
スレッドの長さ = 7
カウンターシンク = 2
非スレッド長 = 0
非スレッド径 = 0
ナットの種類 = 通常
ナットの直径 = 8
ナットの高さ = 3
ナットのねじ山の外径 = 4
ナットスレッドステップ = 0.7
ナットのステップ形状の角度 = 45度
ウィング・レシオ = 1
内径 = 8
外径 = 14
厚さ = 2
ファセット = 6
socket_facets = 6
ソケットの深さ = 3.5
解像度 = 0.5

更新20230627：.gcodeファイルを追加しました。

更新20250203: 追加の画像、印刷設定、およびノートを追加しました。

印刷設定

• プリンター:プルサ i3 MK3S+
• ラフト：いや
• サポート：いや
• サポートの種類：なし
• ノズル：0.4 mm
• 解決策：0.1 mm
• 充填：15%
• 充填タイプ：ジャイロイド
• フィラメント：プラ、PETG*

印刷用紙：Spool3DグレーPLA、Polymaker PolyLiteイエローPETG

ノート:

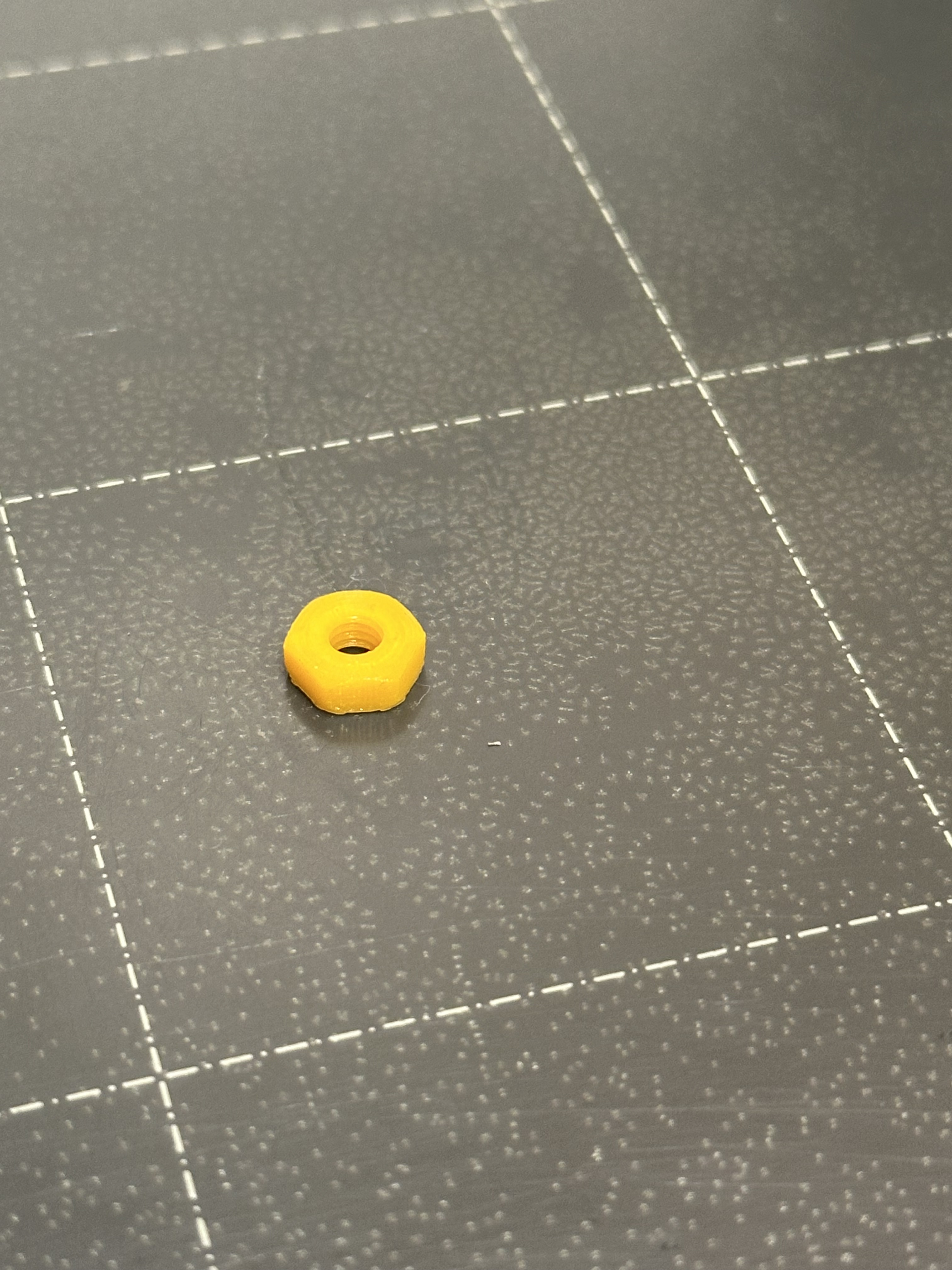

示された通りに印刷してください。公差は非常に狭く、印刷後に金属製のM4ボルトを使用してスレッドを清掃することをお勧めします。特に、ナットを3Dプリンテッドのボルトと組み合わせて使用する場合にはこれが必要です。

ペットGで印刷し、同じくペットGで印刷したボルトを使用する場合、それらはPLAで印刷した場合よりもはるかに強く結合するので、X軸とY軸の両方でボルトのサイズを99%にわずかに減らし、X軸とY軸の両方でナットを101%に拡大することをお勧めします。
