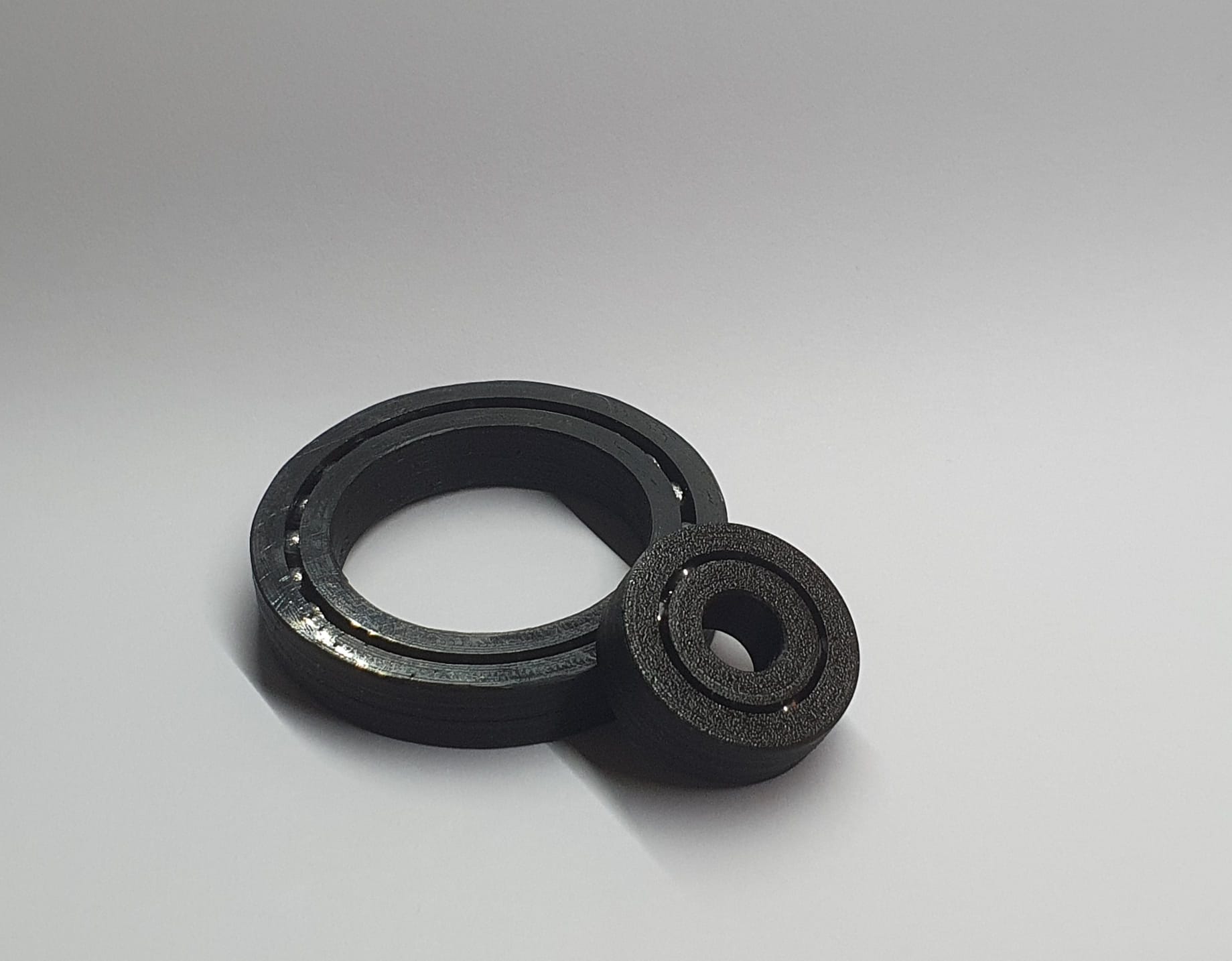

Ce design vous permet d'imprimer en 3D les boîtiers qui fabriqueront un roulement à billes, en combinaison avec des billes achetées ou même imprimées en 3D.

Mon choix s'est porté sur des billes en acier que j'ai achetées sur Aliexpress, mais vous pouvez utiliser ce que vous voulez tant que c'est rond. Les billes BB fonctionnent aussi très bien et les fichiers STL que j'ai ajoutés ont été conçus en gardant cela à l'esprit.

Le processus.Pour produire un roulement personnalisé fini, la procédure est la suivante :

1. Vous devez télécharger et ouvrir le fichier Fusion 360 (roulement à billes entièrement paramétrique.f3d).
2. Mesurez le diamètre des balles de votre choix.
3. Aller à Modifier > Changer les paramètres.
4. Changer la valeur des paramètres en celle que vous voulez.ICIVous pouvez consulter une liste des roulements les plus utilisés et de leurs paramètres. Une explication complète de chaque paramètre est ajoutée ci-dessous à ces instructions.
5. Allez dans Fichier > Exporter.
6. Élargissez la liste des types de fichiers et sélectionnez stl.
7. Exportez le modèle et assurez-vous de vérifier où vous sauvegardez le modèle pour le retrouver plus tard.
8. Tranchez le fichier Stl dans votre slicer de choix.
9. Bonne impression !

L'assemblée.C'est assez simple : vous placez la coque intérieure à l'intérieur de la coque extérieure, avec les faces avec une découpe dans la même direction, puis vous alignez les découpes et vous poussez les balles à travers.

Vous pouvez ajouter un peu de lubrifiant si vous voulez qu'il fonctionne pendant une période plus longue, mais cela ajoutera un peu de résistance à la rotation. Ce ne sera pas un problème à moins que vous ne cherchiez à fabriquer un spinner ou quelque chose de similaire, auquel cas je vous recommande de ne pas utiliser de lubrifiant.

Ne vous inquiétez pas, les billes ne sortiront pas d'elles-mêmes. Pour désassembler le roulement, vous devrez pousser les billes du côté opposé de la découpe avec quelque chose comme un tournevis plat.

Paramètres : (mm)

• Bore : C'est le diamètre du trou. En fonction de la précision de votre imprimante, vous pourriez avoir besoin d'ajouter une tolérance.
• Diamètre extérieur : C'est le diamètre extérieur de l'enveloppe extérieure. Encore une fois, vous pourriez avoir besoin d'une tolérance.
• Largeur : C'est la largeur du roulement, c'est-à-dire la distance entre un côté plat et l'autre.
• Diamètre de la balle : C'est le diamètre de la balle que vous avez choisie, par exemple 6 mm pour une balle de BB.
• Fenêtre : c'est la petite ouverture entre les deux coquilles. J'ai trouvé qu'1 mm était suffisant, mais vous pouvez expérimenter.
• Jouabilité : celle-ci est un peu un compromis car en l'abaissant, vous aurez moins de jouabilité dans le roulement, mais la friction sera plus élevée selon mes expériences : (peut changer entre les imprimantes)
  • 0.1 - Pas de jeu perceptible, mais pas non plus un spin fluide.
  • 0.15 - Un peu de jeu et un peu de résistance.
  • 0.2 - Un jeu perceptible, mais il tourne librement.

Matériaux :

J'ai essayé le PETG et le PLA, et les deux ont très bien fonctionné.

Avec le PLA, vous aurez moins d'usure, mais vous devez faire attention à la température de fonctionnement.

Avec le PETG, vous avez une plus grande résistance à la température au détriment de la durabilité.

N'hésitez pas à poser des questions dans les commentaires, car l'anglais n'est pas ma langue maternelle et il se peut que je n'ai pas été assez clair sur certaines étapes.

Si vous le souhaitez, veuillez laisser un avis, un maquillage serait également parfait.
