----役に立たない箱----



更新：私はすぐに2つの配線回路図を追加しました。それらはあまりきれいではないものの、うまく機能するといいなと思います。 :-)

情報：プログラミングや配線には、Arduinoに関するある程度の知識が必要です。

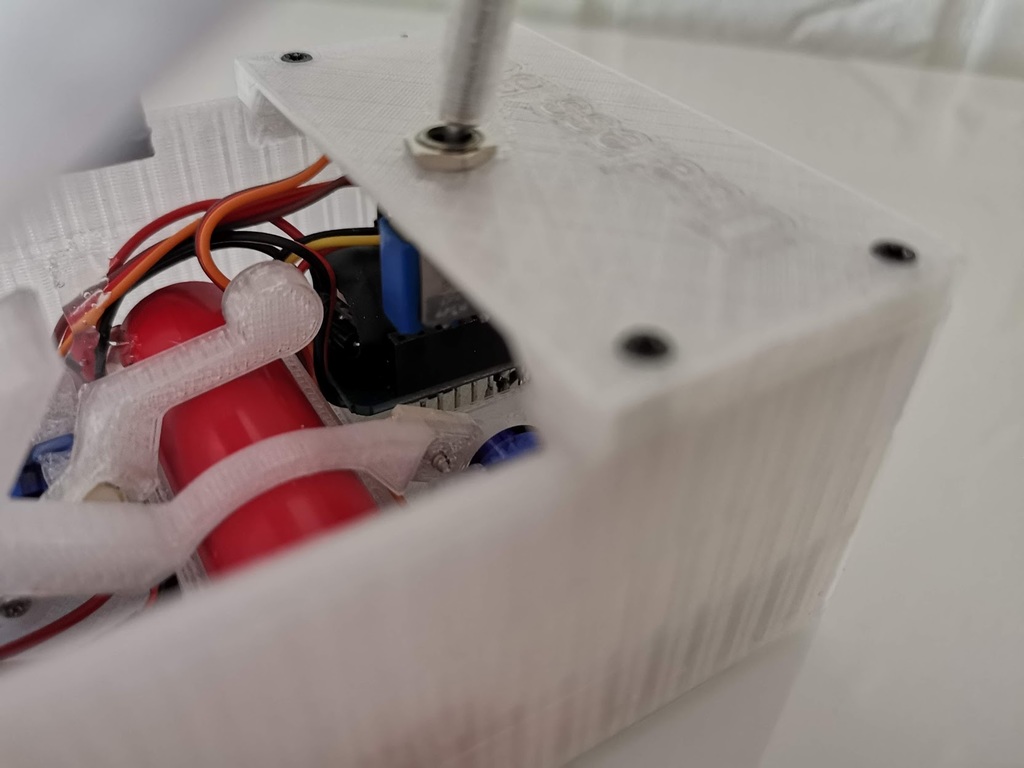

またの役に立たない箱ですが、この箱はArduinoを搭載し、リチウムイオン充電式バッテリーを使用しています。

以下に列挙されたアイテムに適合するように設計されています。

2つのTower Pro SG90 9gマイクロサーボ。

1つの5Vステップアップパワーモジュールリチウムバッテリーチャージャー。

1つのD1ミニノードMCU。

1個の18650型リチウムイオンバッテリー。

2つのスイッチ。

1つのLED(オプション)

それ以外に、いくつかのネジとワイヤー、はんだごてやグルーガンが必要になります。

古いパワーバンクがあれば、ステップアップ/充電器やリチウムイオンセルに使用することができます。

接続に関しては、「Useless_Box.ino」または「Useless_Box_Relay.ino」コードをご覧ください。

かなり簡単です。

できるだけ小さくするように試みました(10.5×7.5×4.8 cm)。

オプション：

もしあなたが「Servo twitch」をお持ちなら、最も簡単な解決方法は、Servoの電源を「リレー」を経由して供給することです。BC547_relay_arduino.jpgをご覧ください。

そして「Useless_Box_Relay.ino」コードを使用してください。

もし質問がある方は、どうぞお気軽に聞いてください。

注意：私はコードを書いたわけではなく、自分のプロジェクトに合わせて調整したのです。

それはヴァゲリス・チャンツィスによって行われました。https://www.instructables.com/id/Arduino-Useless-Box/

私の他のものを見てください。ここ





印刷設定

プリンター:

クリエーリティ-CR8

ラフト：

いや

サポート：

はい

解決策：

0.2～0.24

備考：

サポートは2本の指だけで必要です





カテゴリ: 3Dプリンティング
