Özet

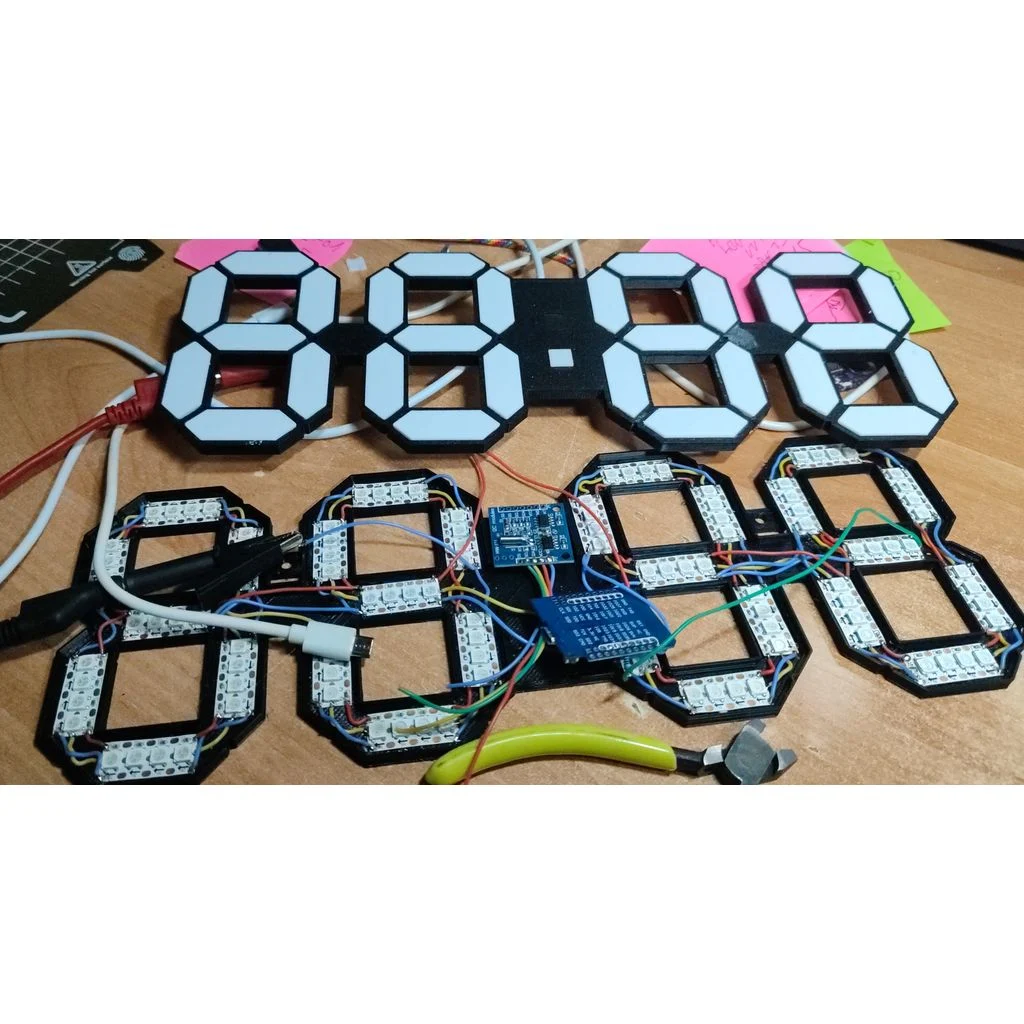

WS2812 şeritlerinden yapılmış 7 bölümlü elemanlar kullanan duvar saati

Bu, “7 segment esp8266 duvar saati” projesinin yeniden yapımıdır.
Sergio Morales’ten, Printables’te yayımlandı:
https://www.printables.com/de/model/251072-7-segment-esp8266-duvar saati

Yapıştırılması gereken o kadar çok parça vardı ki buna alışamadım; parçalar birbirine uymuyordu ve parçaların arasında kablolar için delik de yoktu. Ayrıca kontrol kartı için de yer yoktu. Bu yüzden eski parçaları söküp her şeyi sıfırdan yeniden yaptım, ancak tamamen orijinalinin aynı tasarımı ve boyutlarıyla.

Avantajlar:

• Her şey, M2 dişli telleri aracılığıyla birbirine vidalanabilen iki ana bölümden oluşur.
• Tüm kablolar ve kontrol cihazları için yeterli yer var.
• Bu parça, sadece yerine takılarak çok daha iyi oturuyor. Yazıcınızın hassasiyetine bağlı olarak bir damla yapıştırıcı da faydalı olabilir.
• Bunu kontrol etmek için yeterince tanınmayan “RemoteXY” adlı kütüphane kullanılıyor. RemoteXY uygulaması bulunan herhangi bir mobil cihazla zaman ve renkler ayarlanabiliyor.
• LDR ışık sensörü, ortamdaki ışığa göre parlaklığı ayarlamak için kullanılır.
• Kontrol kartı saat bölümüne yerleştirilir; “ESP32-S2mini” kartını seçerseniz her türlü 2A USB Power supply için bir USB-C konnektörü kullanılır.
• DS3231 gerçek zamanlı saatini (mini versiyonu) ekledim.

Maksimum parlaklıkta, görüntünün yansıtılma süresine bağlı olarak akım tüketiminin 2A’nın üzerine çıkabileceğini unutmayın. Yazılımda maksimum parlaklık değerini “120” olarak seçerek güç tüketimini sınırlayın. Standart koşullar altında 0,5A yeterlidir.

Sergio Morales’ın orijinal kontrol cihazı ve kodu kullanılabilir ve bunu öneriyorum.
ESP32-S2mini kullandım. Bu çip de Bluetooth’u desteklememektedir; USB-C konnektörü dışında ESP8266’a kıyasla herhangi bir avantajı yoktur.

Kontrol cihazı, LDR ve DS3231 sıcak yapıştırıcı ile monte edilmiştir.
