Resumen

Consola portátil "Bumblebee" ()

Disponible también en Printables:https://www.printables.com/model/271484-bumblebee-handheld-console-3d-cnc

Lista de componentes:

• Raspberry Pi Zero (W)
• Arduino Nano.
• LLC
• TV para coche de 3,5 pulgadas.
• Batería LiPo (3x80x150mm 3280150 3.7V 6000mAh)
• Módulo cargador de batería TP4506
• Placa de PCB de 6 botones para DMG-01
• Amplificador de audio mono PAM8302 de 2,5 W.
• Potenciómetro de audio plano.
• Hub USB (cuanto más pequeño, mejor)
• Tarjeta de sonido USB (cuanto más pequeña, mejor)
• Módulo de desconexión USB-C.
• Conversor de paso a paso MT3608
• Botones DMG-01 (6 botones de acción, inicio/selección, d-pad)
• Vidrio protector ~(56.5 x 74.5) mm
• Tornillos M2 x12 (4x ~3.5mm, 6x ~11mm, 2x ~6mm) (Utilicé tornillos M2 más largos y los corté con cortadores laterales fuertes a la longitud adecuada)
• Contactos de silicona DMG-01
• LED de 3 mm.
• Resistor LED (la resistencia depende del brillo esperado)

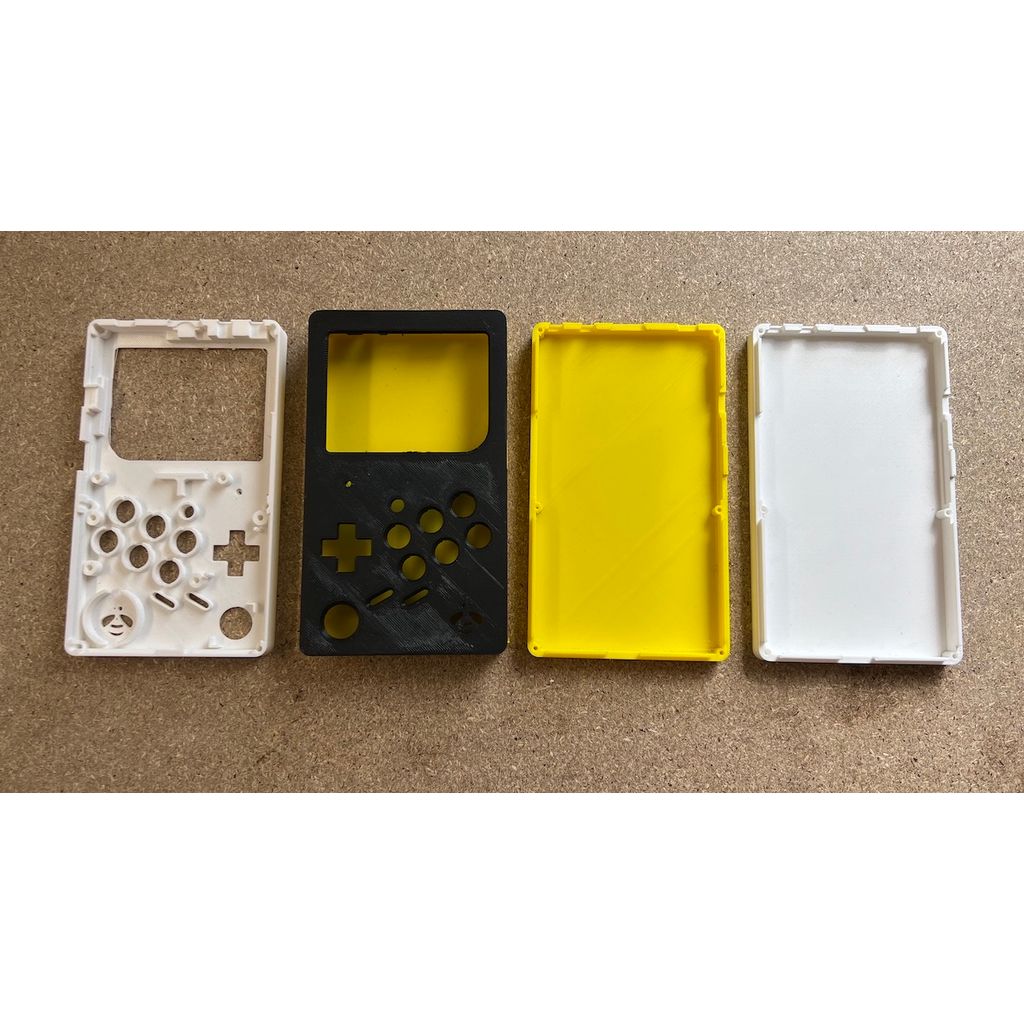

• Estuche: lado frontal.
• Estuche: parte trasera.
• Pi+Montaje Step-up.
• Tapas de botón.
• Logotipo de Bumblebee.

Más imágenes, ensamblaje y descripción detallada disponibles en:https://pchrusciel.com/bumblebee-v3-handheld-console/

Vídeo:
