Yayınladığımdan beri.Filament Sunucu Sistemi.2013'te, daha az baskı, daha az gevşemeyen parçalar, daha az montaj ve daha kolay spool değişimleri gerektiren geliştirilmiş bir sistem aradım. Boru tabanlı, duvara monte edilen sistemi oluşturduğumdaSpool Depolama Rafı.Geçen yıl, borularda oturan makaralardan doğrudan besleme fikrine ilgi duymaya başladım, ancak makaraların demir borulardaki kenarlarının sürtünmesi çok fazla.

Meğer Home Depot ve Lowe's'ta satılan "Charlotte Pipe" marka siyah drenaj boruları, çoğu (fakat tümünü değil) filamen makarasının serbestçe dönmesini sağlayan çok "kaygan" bir materyaldan yapılıyor.Normal PVC tesisat borusu çalışmayacak, çok fazla sürtünmeye sahip.Charlotte borusunda serbestçe dönmeyen makaralar için (örneğin karton) veya mutlak minimum çekme gücü gerektiren durumlar için, bir eksen olarak hareket eden 2"/50 mm OD plastik borusunu destekleyebilen iki adet takılabilir eksen desteği tasarladım. Düzenleme burada hareket halinde görülebilir:https://youtu.be/O7FAWeHpkeU

Plastik boru, demir borudan daha ucuz, daha hafif, daha temiz ve kesilmesi daha kolay olan 3/4" (23,4 mm OD) elektrik borusu üzerine kayar ve gizlenmesi gereken dişli uçları yoktur. Charlotte borunun nominal boyutunun ne olduğundan emin değilim, ancak OD'si yaklaşık 1,25" veya 30 mm'dir.

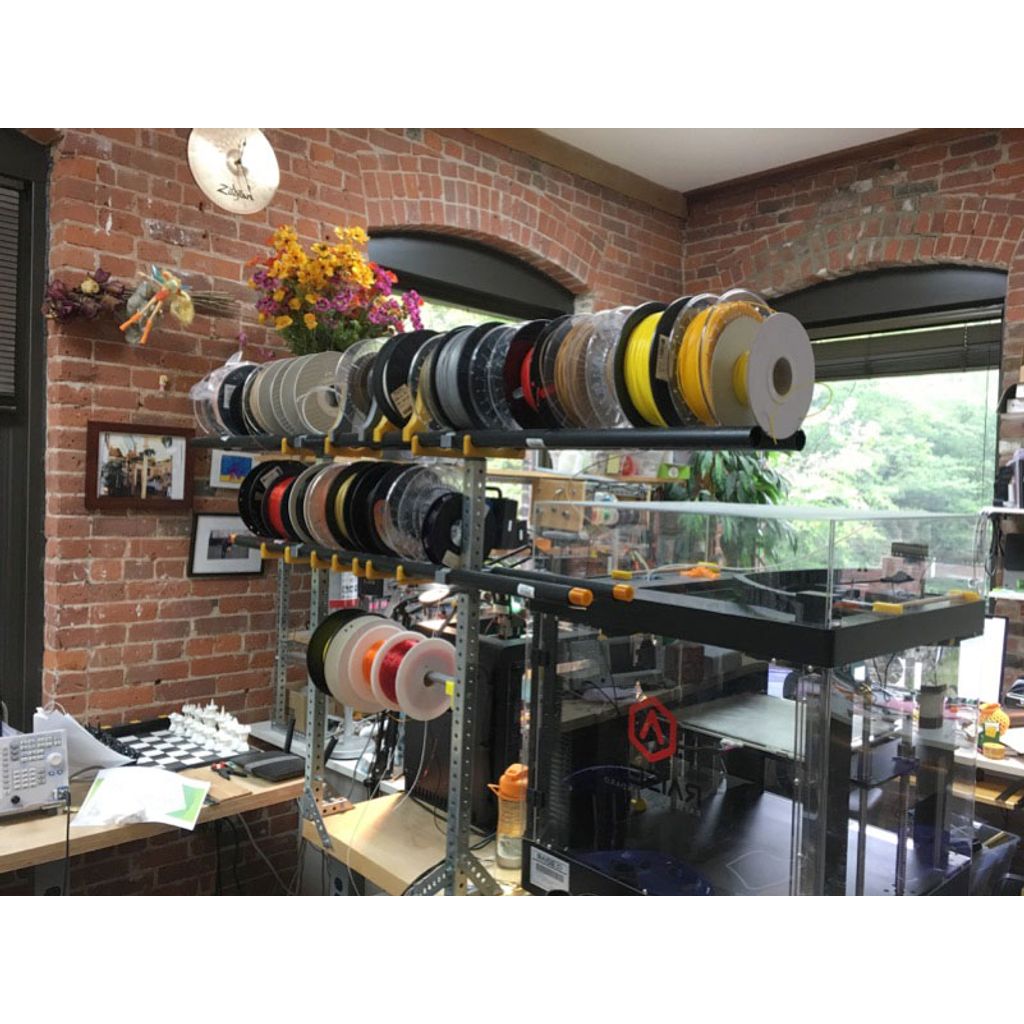

Bu sistem aynı zamanda duvara montaj gerektirmeyen serbest duran bir rafa olan ihtiyacımı da karşılıyor. Dikey üyeler1-1/4" delikli kare "Boltmaster" boru.Çelik Atölyesi'nden, Amazon ve diğer yerlerden temin edilebilir. Kurulumumda bu dikler, bazı braketler yardımıyla bir kasap blok çalışma tezgahına cıvata ile bağlanıyor. "Orta" ve "üst" ray kılavuzları, kare boruya sıkı bir sürtünme uyumuyla oturuyor ve bir çekiçle birkaç

Sistem, yazıcıdan önemli bir yanal uzaklıkta bulunan makaralardan beslenebilir, ancak bunun yapılması engellenmediğinde makara yanlara doğru sürünür ve diğer makaralara çarparak sürtünmeyi artırır. Bunu önlemek ve besleme açısından bağımsız olarak filamen için pürüzsüz, düşük

ÖNEMLİ.Boru rayları üzerinde duran bir makara ile beslerken, buİmperatif.Filamenin makaradan "altından", raylar arasından beslenmesi. Eğer makaranın "üstünden" beslerseniz, makara raylardan çekilir ve devrilir (nasıl bildiğimi sormayın). Eksen tutucusu kullanan makaralar her iki şekilde de beslenebilir.

Zortrax.

Zortrax M200.

Fark etmez.

Evet.

290

Bazıları.

ColorFabb PLA/PHA kullandım. Harika bir katman bağlanma gücüne sahip ve biraz esnek.

Tinkercad!
