Zusammenfassung
16 SEP 2020 Rev 1

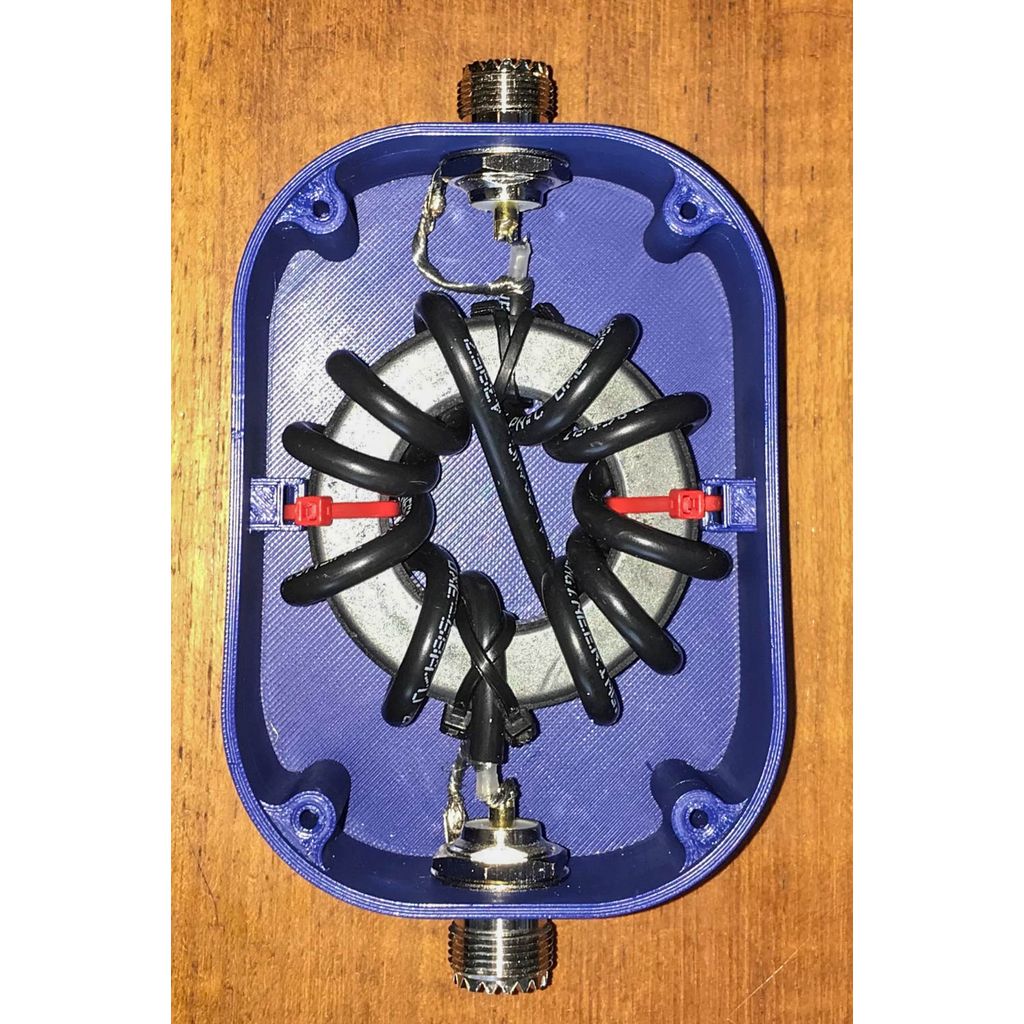

Dies ist ein aktuelles Drosselgehäuse für einen FT240-Ferritkern, der mit RG58-Koaxialkabel gewickelt ist. Für weitere Informationen siehe G3TXQ's (SK)http://www.karinya.net/g3txq/chokes/Eine ausgezeichnete Website in Bezug auf Ferrit und die Auswahl von Wicklungen.
Dieser spezielle Drosselring bestand aus 11 Windungen von RG-58-Koaxialkabel auf einem FT240-43-Kern von Amidon. Als er inline an der Antenne installiert wurde, wurden alle meine RFI-Probleme im Funkraum gelöst.
Fusion 360 und STEP-Dateien sind zu Ihrer Bequemlichkeit enthalten.
73, Rod K7ZNM
Druckeinstellungen
Drucker-Marke:
Prusa
Drucker:
I3 MK3S
Flöße:
Nein.
Unterstützt:
Nein.
Auflösung:
0,3 mm
Füllung:
3 Umrisse + 15% Füllung
Model Source
Original Link: View details
CC BY
