Dies ist ein Wandhalterungsfach für das offizielle Raspberry 7"-Touchscreen-Display. Ich habe es hier für mein HomeAssistant-Panel verwendet, aber Sie können es für jeden anderen Zweck einsetzen!

Bitte beachten Sie:

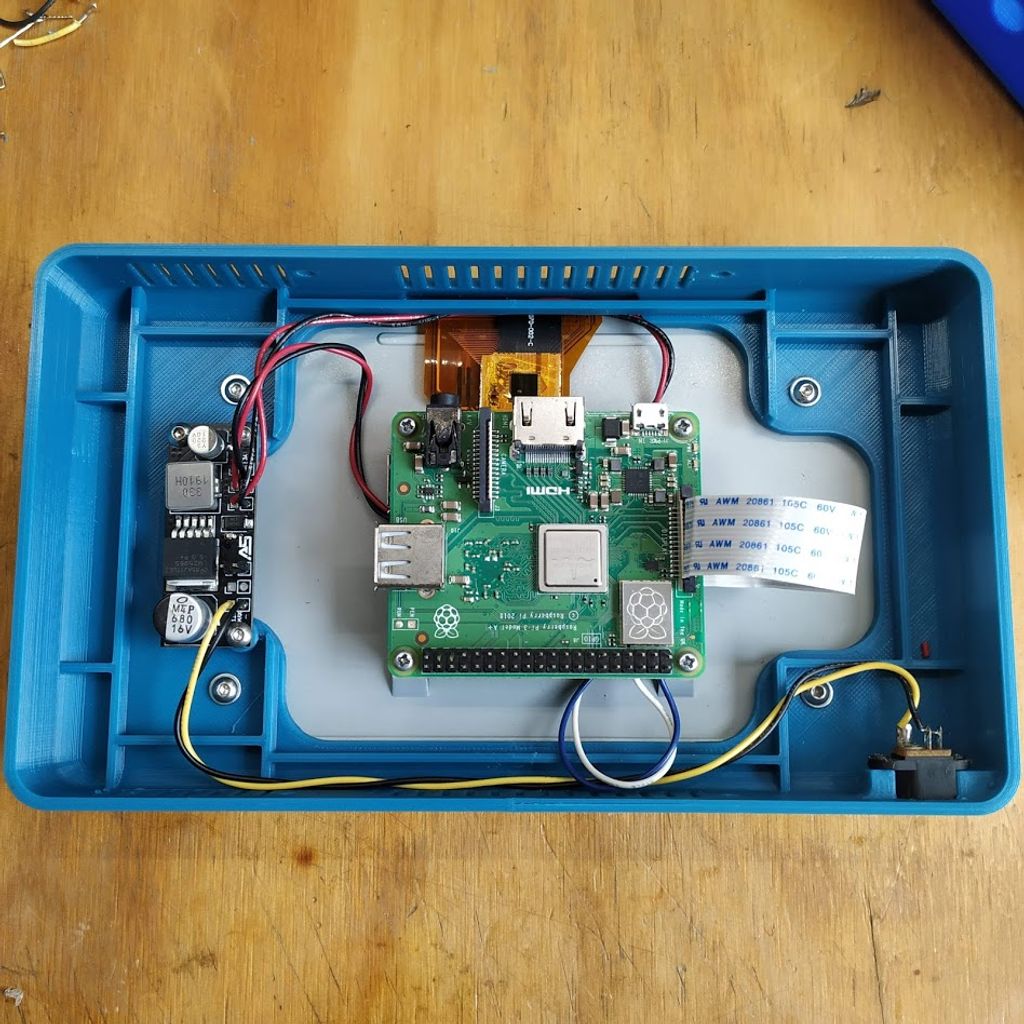

Das Modell ist ein wenig anders als das auf den Fotos gezeigte. Ich verwende einen benutzerdefinierten Buck-Konverter, aber das hier hochgeladene Modell wurde für die Verwendung des gängigen und günstigen LM2596S Buck-Moduls aus China neu gestaltet.
Das Modell kann nur das Raspberry 3 Modell A+ aufnehmen. Das Modell B/B+ ist aufgrund der doppelten USB-Ports höher, und der Deckel lässt sich nicht schließen! Wenn Sie an einem modifizierten Gehäuse für das Modell B/B+ interessiert sind, kontaktieren Sie mich bitte.

Benötigte Befestigungselemente:

8x M3x6-Schrauben. Vier für die Panelhalterung und vier für den Deckel.
4x M3-Unterlegscheiben für die Panelmontage (optional)
6x M3 Messinginsert für Kunststoff. Zwei für das Buck-Modul und vier für den Deckel. Sie können die Inserts mit einem Lötkolben einpressen. Sie können sie findenhier

Creality

Ender 3

Spiel keine Rolle.

Ja

0,2 mm

Gyroid 25%

Berührende Bett-Druckunterstützung ist erforderlich. Überprüfen Sie die Bilder zur Orientierungshilfe.
