Ich habe einen MendelMax 2.0 Drucker, der, wie viele andere Drucker, mit einem extrudierten Aluminiumrahmen gebaut ist. Eines der großartigen Dinge an diesen extrudierten Aluminiumrahmen ist, dass man Dinge leicht mit Schrauben und T-Nuten daran befestigen kann. Also warum nicht einen Spulenhalter an meinen Rahmen anschrauben?

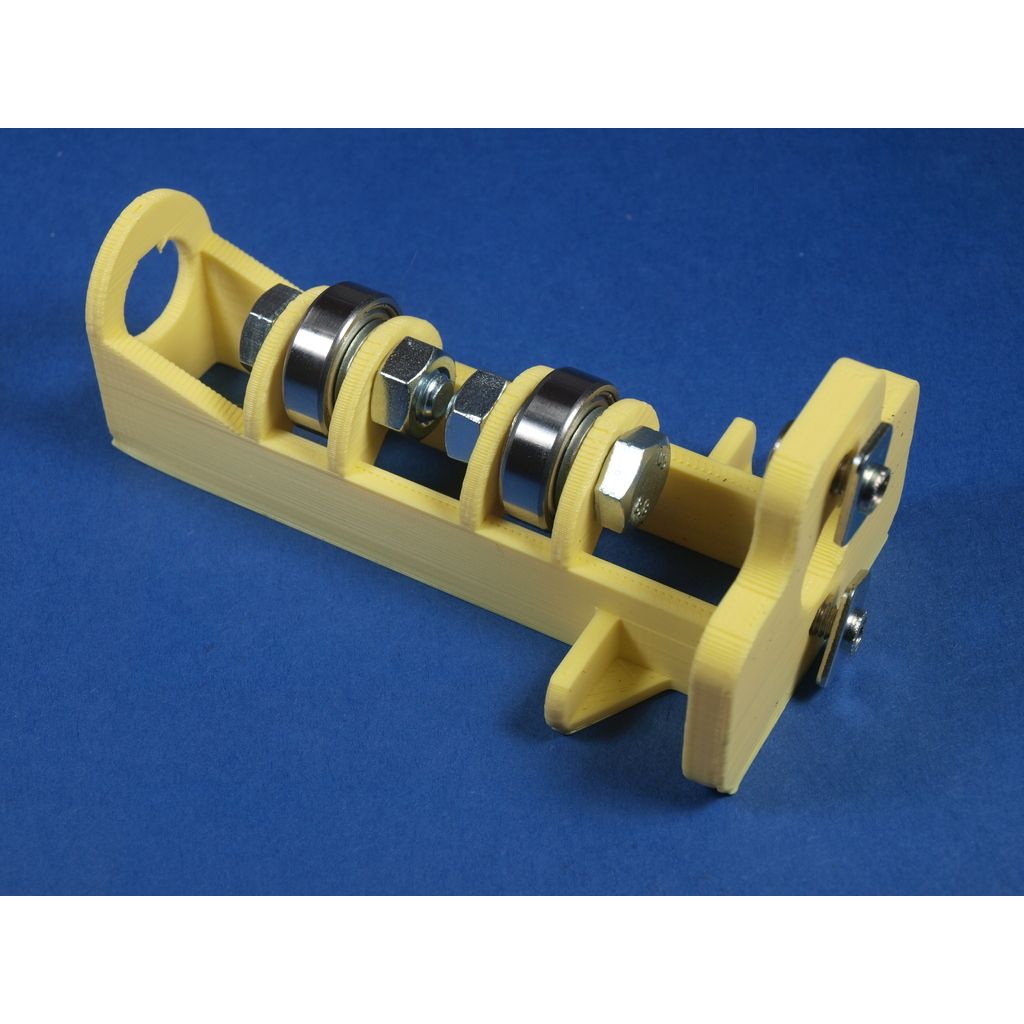

Ich habe diesen Spulhalter für 1 kg Spulen erstellt. Die beiden Lager ermöglichen es der Spule, sich frei und sehr reibungslos zu drehen.

Ich habe dies mit Ultimachine 1-Kilogramm-Spulen getestet, und es funktioniert mit jeder Ausrichtung der Spule. Ich habe es nicht mit Spulen anderer Marken ausprobiert.

Drucken Sie das Teil aus, wie auf dem Foto gezeigt, und orientieren Sie es in der STL-Datei. Sie werden die folgende Hardware benötigen:

• 2 M8x25 Schrauben
• 2 M8-Muttern
• 4 M8-Unterlegscheiben
• 2 608Z Lager
• 2 M5 T-Muttern
• 2 M5x8-Schrauben

Platziere eine M8-Unterlegscheibe auf jeder Seite eines 608-Lagers und lege sie in die Nut, wie auf dem Foto gezeigt. Du kannst den M8-Bolzen durch das große Loch an jedem Ende einführen. Befestige ihn mit einer M8-Mutter, wie gezeigt.

Führen Sie die M5-Schrauben von vorne in den Spulenhalter ein und fügen Sie dann die M5-T-Nüsse von hinten hinzu, wobei Sie sie sehr locker halten. Schließlich schieben Sie die T-Nüsse in den Kanal des Balkens und ziehen sie fest.
