El Iluminador Digitalizador fue actualizado por última vez el: 11 NOV 2013 a las 17:30 EST.
La versión actual es: v3.3

Cuando se conecta con un LED blanco de 5 mm, el Iluminador Digitizador seguramente agregará opciones de iluminación variables para tus escaneos 3D. Para una descripción completa, la lista de materiales y una guía de ensamblaje, ¡haga clic en la pestaña de Instrucciones!

La actualización incluye:

Un clip superior más fuerte y rediseñado para evitar que se rompa.
Agujeros más grandes para correr cables desde el LED hasta la carcasa.
La ranura para pestañas en la parte inferior de la carcasa ha sido redimensionada.
Las dimensiones del panel trasero han cambiado para adaptarse a la nueva carcasa.
El compartimento de la batería de 9V se ha redimensionado para adaptarse mejor al cableado.
Todos los orificios de los tornillos renovados.

¡Si construyes esta cosa, me encantaría ver tu construcción! Siéntete libre de dejar preguntas/comentarios/retroalimentación en cualquier momento. ¡Tengo curiosidad por ver qué más podría estar creando todo el mundo con el diseño de estos componentes. ¡Gracias!

---

Seamos realistas: el Digitizador es un equipo totalmente increíble, pero definitivamente tiene un problema de actitud si la iluminación no es la adecuada. ¡Ha nacido el Iluminador!

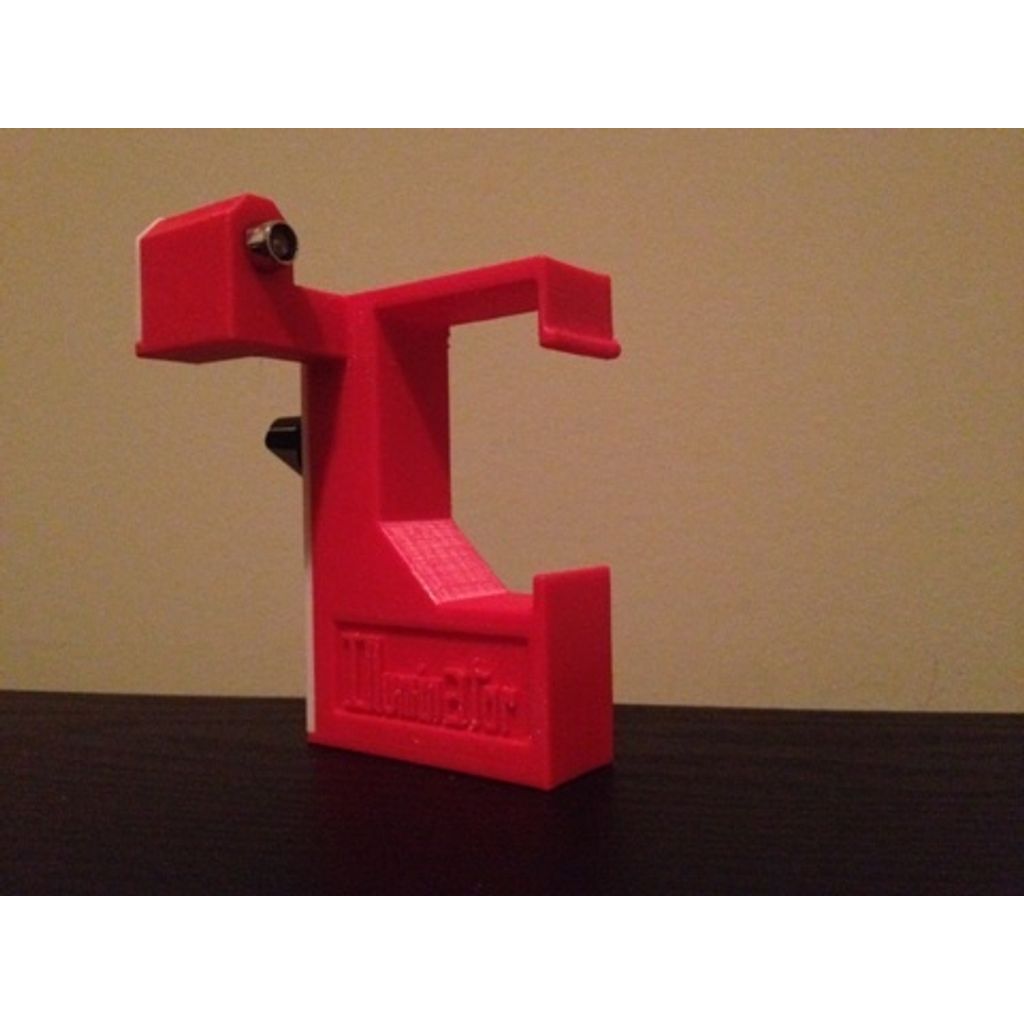

El iluminador se acopla a la viga transversal del MakerBot Digitizer y proporciona ajustes de luz variables para ayudar a producir un escaneo de mayor calidad.

Esta cosa contiene 3 componentes imprimibles. Requiere la siguiente lista de materiales para ensamblarlo:

1x batería de 9 voltios.
1x enchufe de batería de 9 voltios.
Resistor de 1x 100 ohmios.
1x LED de 5 mm del color deseado.
Soporte para 1 LED, SparkFun PN: COM-11147
Potenciómetro rotativo de 1x 10 kOhm, SparkFun PN: COM-09939
1x Perilla negra, SparkFun PN: COM-09998
2 tornillos, 1/2", 4-40, SparkFun PN: PRT-10452
1x Interruptor Rocker, Mediano, SparkFun PN: COM-10727
1x 12" longitud total del cable de conexión (probablemente menos...)

Monta el LED en el soporte del LED.
Solde los cables de 4" a los ánodos y cátodos del LED.

Alimente los cables del LED a través del orificio de montaje del LED en el archivo "Housing".
Continúe alimentando los cables LED en el agujero de la esquina inferior izquierda del compartimento LED. Los cables deberían aparecer en el compartimento más grande.
Atornille el soporte del LED en el orificio de montaje de la carcasa.

Hay una parte delantera y una parte trasera en cada panel de este proyecto. La parte delantera tiene un orificio de tornillo contrahusillado en cada panel.

Solde los cables de 2" al interruptor de roca.
Pasa los cables a través del lado frontal del agujero cuadrado en el panel trasero. El interruptor basculante debe estar en el lado del panel trasero con el orificio de tornillo contrahúngaro.
Clip el interruptor Rocker en el agujero cuadrado en el panel trasero.

Monta el potenciómetro en el gran orificio redondo del panel trasero para que la perilla esté en el mismo lado que el interruptor basculante.

Pasa los cables del enchufe de batería de 9 voltios a través del orificio que se encuentra en el estante del compartimento grande de la carcasa. El enchufe debe estar en la caja inferior de este compartimento, y los cables deben estar en la parte superior.

Prueba a encajar una batería de 9V enchufada, con el enchufe orientado hacia afuera. Haz un nudo simple de sobremano en los cables del enchufe de la batería de 9V en el compartimento superior para mantenerlos en su lugar. Asegúrate de dejar suficiente cable para que puedas desconectar la batería.

Desconecta y extrae la batería.

Solde el circuito para que la corriente fluya de la siguiente manera (En este proyecto, "corriente" se refiere a la carga positiva):

Batería de 9 voltios---> Interruptor basculante---> Potenciómetro---> Resistor de 470 ohmios---> Ánodo del LED---> TIERRA

Añade la perilla al potenciómetro.

Inserte y conecte la batería de 9 voltios.

Inserte la pestaña en la parte inferior del panel trasero en la ranura en la parte posterior de la carcasa. El panel trasero debe encajar perfectamente contra la carcasa. Utilice un tornillo de 1/2" 4-40 para fijar el panel trasero.

Sigue el mismo procedimiento para unir el panel LED a la carcasa.

Monta el ensamblaje completado en el lado izquierdo de la viga transversal del MakerBot Digitizer, cuando se ve desde atrás.

El LED debe ubicarse centrado detrás y por encima de la lente de la cámara.
Cuando el filtro de la cámara está cerrado, el lado derecho del iluminador debe estar alineado con el lado izquierdo del filtro de la cámara.

¡Enciende el interruptor de palanca y disfruta de una fuente de luz variable para tu escáner 3D de escritorio MakerBot Digitizer!
