总结

2020年10月17日更新
2020年1月1日，《中华人民共和国民法典》正式实施。附件_Rev9.scad由于Openbuilds将门头设计改为使用2060mm规格，我们为2020mm、2040mm和2060mm门头添加了选项。对于较小的外壳，可能不需要这么大的尺寸，因此新增了这三个选项供用户选择。
针对此选项集：Hd_Size = 60; //可以取值为20、40或60

另外，还增加了在门上安装3块或4块连接板的选项。
针对此选项集：JP_Qty = 4; //设置为3或4

电子表格变式模块化外壳设计方案 V3.xlsx还通过添加变量行进行了更新：
门头Z型高度尺寸(20、40或60)
这实际上只会影响门板的裁切长度和门的垂直长度。

以下是一个参数化 OpenSCAD 程序，用于展示 Openbuilds 机箱系统的不同尺寸配置。该系统相关信息可在此处查看：https://openbuilds.com/builds/openbuilds-enclosure-series.9535/还有一份电子表格，上面列出了所有切割尺寸。这里使用的计算方法基于他们的三种不同配置，而且我还没有制作过外壳，所以请注意其中可能仍存在一些问题。不过，对于Openbuilds出售的三种不同尺寸，切割尺寸数据计算结果是正确的。

我想把我的机箱做得尺寸稍微不同一些，这样它就能适配多种机器，因为我不会同时使用不同的机器。我知道Openbuilds的侧板、顶板和背板都是用1/4英寸厚的木板制作的，但我考虑先用20x30英寸的泡沫芯板试试看，因为在一元店里每块只要1美元。根据机箱设计表，我把总长度和总宽度设为794毫米，总高度设为540毫米，这样就能直接使用20x30英寸的泡沫芯板而无

基于铰链的3D模型，我计算出V型槽孔之间的门板间距为20.4毫米，因此侧边间距为0.4毫米。我还根据OpenBuilds提供的门板V型槽挤压件的水平长度数据，计算出了门板之间的间距。

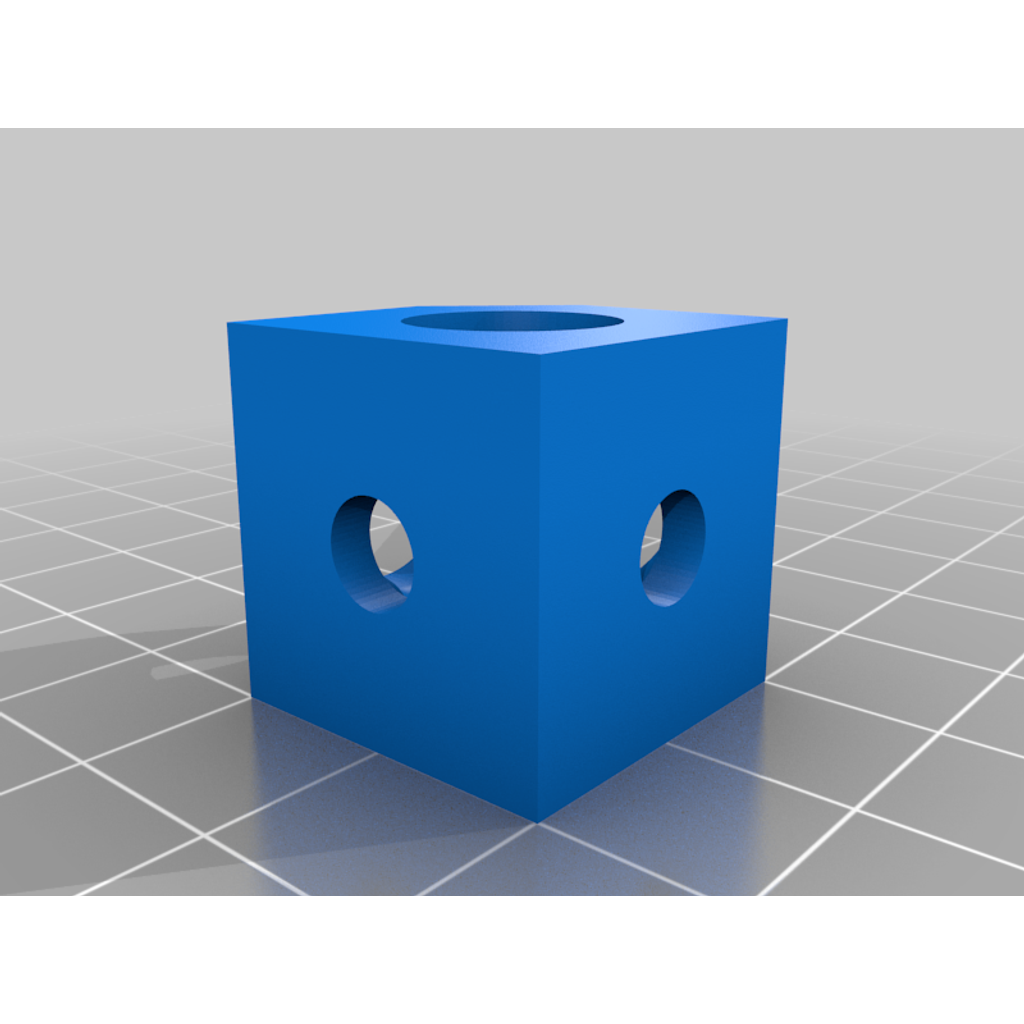

默认情况下，这份 OpenSCAD 和电子表格文件会使用三角形括号作为边角，但如果你想使用 20 毫米立方体的边角，可以在 OpenSCAD 文件中将相关变量修改为相应值。兄弟，我爱你将数字改为20而不是5(或者在电子表格中调整行数)。тристоронняя скоба, толщина)

这个 OpenSCAD 文件在模型中使用了以下 STL 文件：隐藏的玉米棒模型.stl文件，不过，V型槽_DrHandle.stl并且Hinge.stl这些文件是从 Openbuilds 的 3D 模型转换而来的。OpenSCAD 组装的其他部分在文件中以模块形式呈现。
