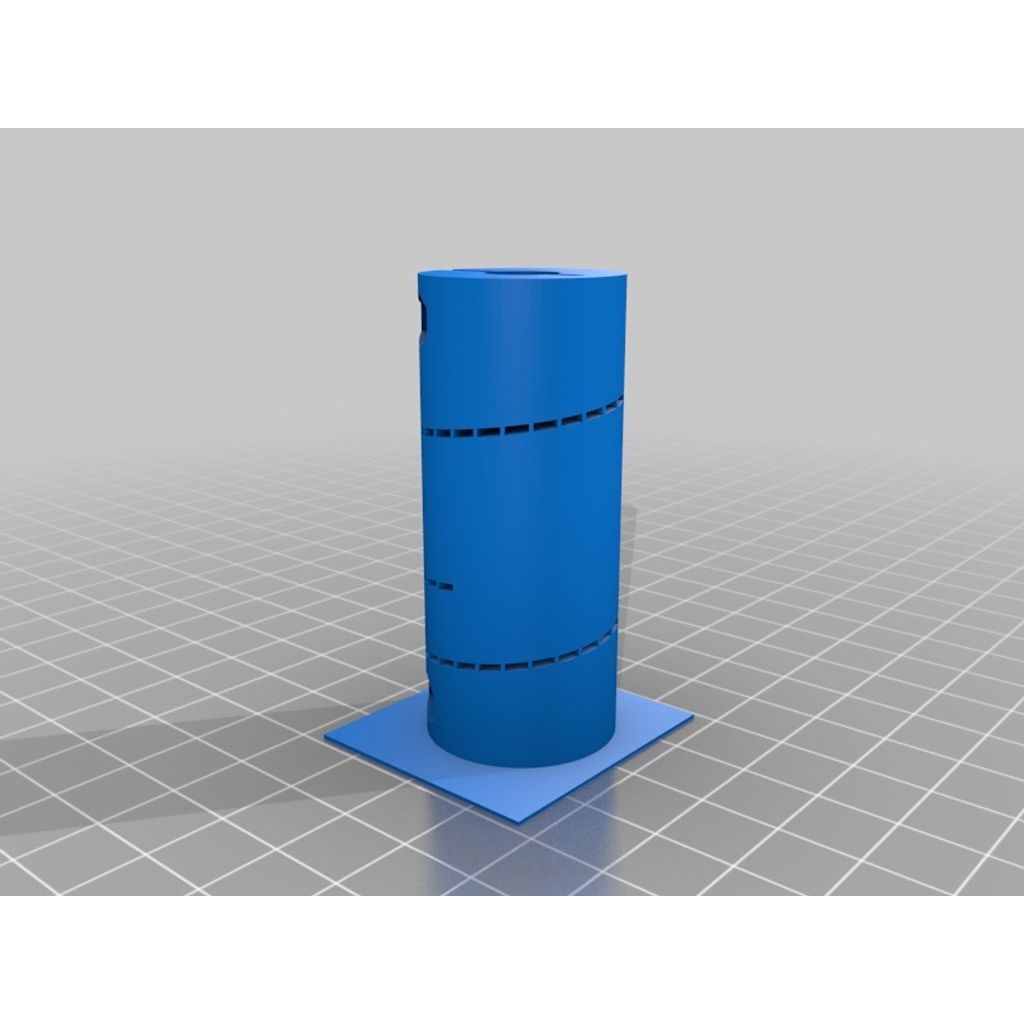

Dies ist eine flexible Kupplung mit doppelter Helix. Die Bohrungsgrößen auf dem STL betragen 6 mm und 0,375". Die Länge der Kupplung beträgt 2,35".
Dies ist eine Kunststoffvariante der Kupplung, die im Kupplungskatalog von Sterling Drive Products zu finden ist.

Ich habe diese Kupplung mit den folgenden Parametern gedruckt
Drucker: TOM
Firmware: Jetty Sailfish
Filament: ABS 1,75 mm
Füllen: 100%
Extrudertemperatur: 230C
Betttemperatur: 115
Druckgeschwindigkeit 60 mm
Reisegeschwindigkeit 80 mm

Die STL-Datei hat bereits integrierte Stützen, so dass es keine Notwendigkeit gibt, zusätzliche Elemente hinzuzufügen.
Drucken Sie die Kupplung und die Stützen, die leicht mit einem Hobbymesser geschnitten werden können.

Aufräumen und nach Belieben verwenden.

Ich verwende dieses Design auf dem Z-Achsen-Stepper zur Kupplung der Spindelmutter auf einem 3D-Drucker, den ich entworfen habe und gerade baue.

Ich habe auch meine native Inventor-Datei und Step-Datei beigefügt, falls Sie einige Änderungen vornehmen möchten.

Nur zur Info, ich habe das erste mit einer höheren Temperatur gedruckt, und es stellte sich heraus, dass es sehr spröde war, also testet eure Temperaturen.
