제 3/4 스케일 썬더볼트 코어의 미리 접근 릴리즈입니다. 현재는 오직 5/6만 제공됩니다.

최고의 결과를 위해 모터 홀더와 로터를 100% 인필로 인쇄하십시오.

모든 것에 지원을 사용하세요.

높은 RPM의 895 DC 모터를 구하세요. 천더볼트는 약 7000 RPM으로 작동하기 때문에 10000+ RPM의 모터가 완벽할 것입니다. 제가 사용하는 모터는 다음과 같습니다:ZVKV 2개 895 DC 전동 모터 12-24V 10000-20000RPM 고토크 조정 가능한 더블 볼 베어링 모터 DIY 소형 드릴 마이크로 기계 도구용 -아마존

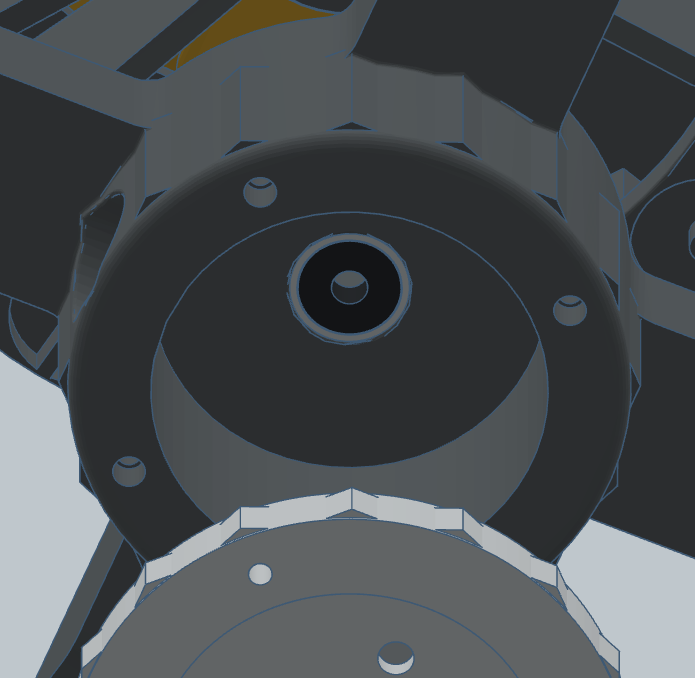

채퍼 캡 내부의 구멍에 16mm OD, 5mm ID 베어링을 밀어넣으십시오. 베어링이 放松되지 않도록 바깥 쪽에 슈퍼 글루를 조금 사용하십시오. 하지만 너무 많이 사용하지 마세요. 베어링에 스며들어 고장 나게 하실 수 있기 때문입니다. 또한 상부 모터 홀더 섹션 내부의 구멍에도 하나를 밀어

이 베어링들이 올바른 것들입니다. 그러나, 같은 치수를 가진 어떤 베어링도 작동될 것입니다:Uxcell 25개의 625ZZ 디프 그루브 볼 베어링, 5mm 보어, 16mm OD, 5mm 두께의 탄소강 더블 실드 ABEC3 Z1 모터용 베어링:아마존: 산업 및 과학

방향이 설정되면, 895 DC 모터를 모터 홀더 어셈블리의 하단 부분에 나사로 고정하십시오. 모터를 들어올린 부분에 넣으십시오. 그래서 평평한 부분이 모터에서 멀리 위로 향하게 됩니다.

그런 다음 모터의 축에 5mm에서 5mm의 유연한 축 커플러를 장착하십시오. 895s는 토크가 아주 강하기 때문에 제대로 조이지 않으면 커플러 내부에 미끄러질 수 있습니다. 이 모델은 특정 커플러에 최적화되어 있지만, 모든 5mm에서 5mm의 유연한 커플러가 작동할 것입니다.아마존세이퍼 플렉시블 커플링 5mm에서 5mm까지(5개) 알루미늄 합금 조인트 커넥터. NEMA 17 스테퍼 모터, RepRap 3 차원 프린터 또는 CNC 기계와 호환되며, 3D 프린터 액세서리입니다. 산업 및 과학용.

커플러가 제대로 연결되어 있는지 확인한 후, 상부 모터 어셈블리의 하단 4개의 구멍에 M3 열 나사 인서트를 넣으십시오.

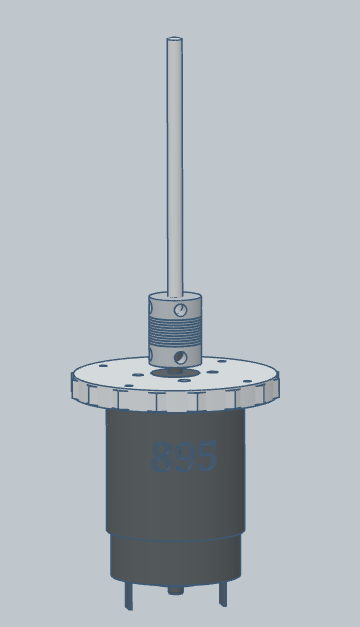

인서트가 설치된 후, 5mm x 100mm의 금속 막대기를 플렉시블 커플러에 넣으십시오. 이는 로터를 회전시키는 축이기 때문에 매우 조심스럽게 설치해야 합니다. 당신의 조립품은 이렇게 보여야 합니다. ------------------------------------------------>>>

어떤 5mm x 100mm의 막대도 될 거지만, 제가 찾은 것은 이것들입니다:아마존MewuDecor 5mm x 100mm 304 스테인리스 스틸 라운드 로드, 산업용 금속 솔리드 샤프트 로드, 금속 가공 취미 및 DIY 크래프트, 5개 세트 : 산업 및 과학

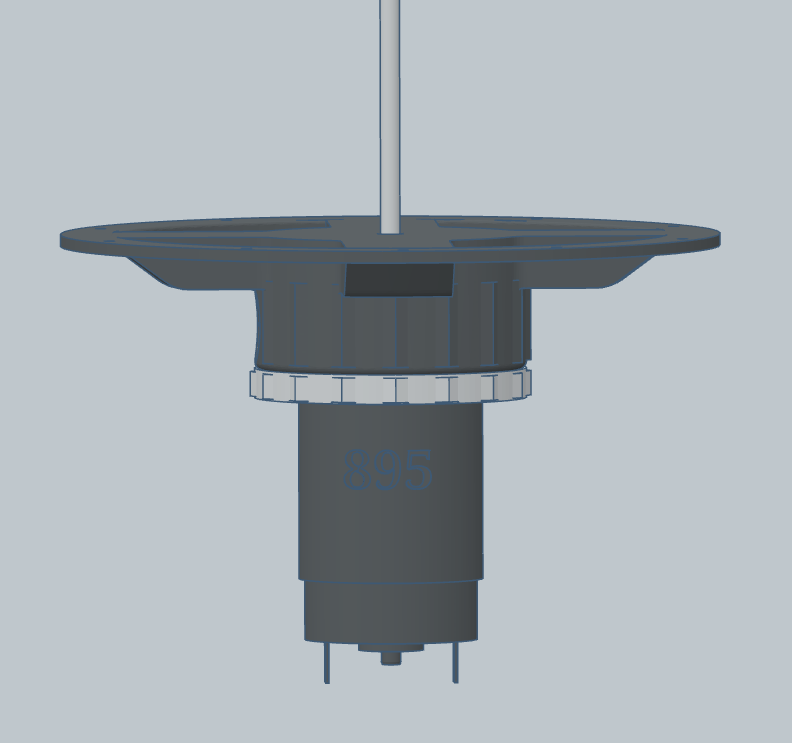

모든 것이 올바르게 연결되고 조여진 것을 확인한 후, 로드를 상단 모터 홀더의 바닥과 베어링을 통해 넣으십시오. M3 나사를 이용해 하부 어셈블리를 상부에 연결하십시오. 최종 모터 어셈블리는 이렇게 보여야 합니다. (이 모터 어셈블리는 저의 향후 대규모 모델들과도 호환될

모터 어셈블리가 조립되었고 작동하는지 확인되었다면, 로터/채퍼를 인쇄하세요.

100% 침투가 필요합니다!!!!

혹은 만약 당신이 그런 사람들 중 하나라면. 95%는 괜찮습니다. 🤓

가능하면 전체 로터에 지지대를 사용하세요. 이 규모에서는 변형되거나 불균형한 것은 좋지 않습니다.

로터가 모두 인쇄되고 준비되면, 10g의 슬롯 무게를 로터의 바닥에 있는 슬롯에 넣으세요. 이것들이 당신이 필요한 것입니다. :QWORK Lab 슬롯 마스 세트, 4세트의 크롬 도금 금속 슬롯 무게, 각 세트 - 총 100g - 9개의 무게(각각 10g)와 하나의 하ง거(10g)가 포함되어 있습니다.아마존: 산업 및 과학

만일 추가적으로 안전을 원한다면 로터의 무게구멍에 슈퍼글루를 조금 떨어뜨리면 됩니다.

그런 다음, 5mm에서 5mm의 단단한 샤프트 커플러를 로터의 슬롯 중 하나에 밀어넣으며, 세트 스크류 홀이 정렬되어 있는지 확인하십시오. 수퍼 글루의 한 방울도 여기에 들어갈 수 있습니다. 이것들이 제가 사용하는 것들입니다. 다른 5mm 커플러의 크기와 스크류 간격이 같은지 확실하지 않습니다.https://www.amazon.com/uxcell-Coupling-L20xD12-Coupler-Connector/dp/B07P6X9GSQ/ref=sr_1_5?crid=2V1QZ8EMZ5NGS&dib=eyJ2IjoiMSJ9.zEdyg_QpcvGWJCL_DJMoHKZ5f9rjhgNNEtSM2IjG9DqBhNQpHDj5xifdDtVJeW85zQMGkGVrqjIf

그런 다음 로터를 축에 장착하고 커플러의 설정 나사를 조여서 로터를 고정시킵니다. 여러 번 손으로 회전시켜 보세요. 새로운 피젯 장난감을 즐기세요.

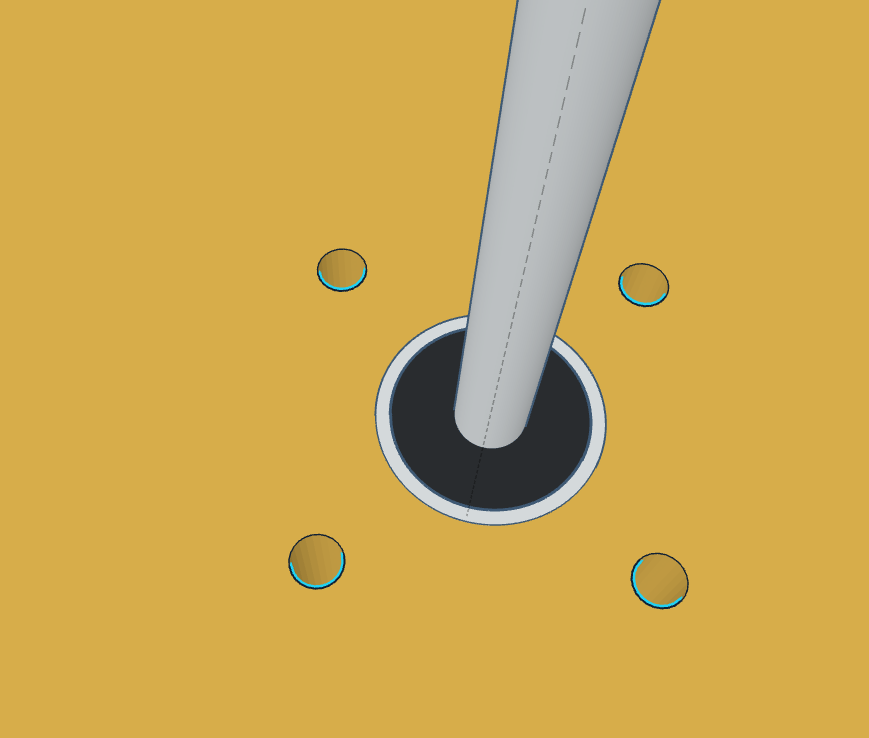

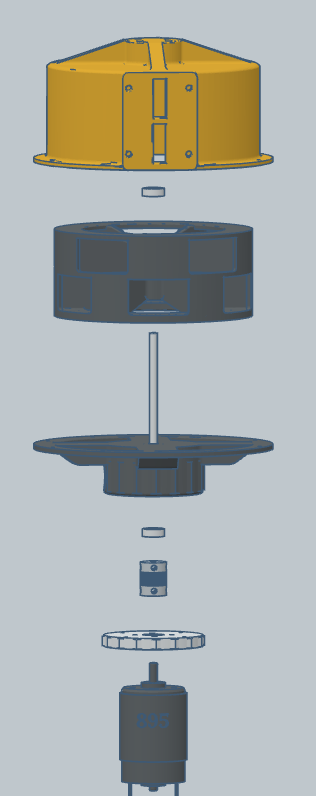

만지는 것을 마친 후 모터 어셈블리 위에 채퍼 캡을 올려 놓으십시오. 축이 베어링 안에 정확히 들어가있는지 확인하십시오. 그런 다음 M3 나사와 너트로 그것을 조립하십시오.

만일 로터가 스크레이프가 된다면, 로터나 캡의 내부에 저그리트 모래지를 사용할 수 있습니다. 이 사이렌은 0.4mm의 공차를 가지고 있고, 모든 프린터가 그것을 처리할 수 있는 것은 아닙니다.

저는 행복한 생일 축하나 인생의 축하 같은 것 말고는 무엇을 더 말할지 모르겠어요. 당신의 천둥의 핵을 즐기세요. 전체 모형은 조만간 나올거예요!!!!
