이것은 F-35 레벨링 장치를 위한 조명기구와 거울입니다. 이 장치의 버블 레벨은 위에서 또는 거울과 손전등으로 보기가 어렵기 때문에 이 장치는 버블 레벨 위에 배치되어 있습니다.

아래의 모형과 지침을 사용하여 스스로 만들 수도 있고, 이미 만들어진 것을 주문하려면 저에게 이메일을 보내주십시오: mike@subtle-3d.com

면책 조항: 이 파일들에 포함된 물품은 록히드사에서 공식적으로 인증되거나 승인되지 않았습니다. 이는 지역 제조 또는 지역 조달로 간주됩니다. F-35 레벨링 장치에 사용하려면 해당 부서의 승인을 받아야 합니다.

특징들:

• 그림자를 제거하고 시각적 오류를 줄이며 사용 편의성을 향상시키기 위한 일관된 조명.

• 거품의 위치를 볼 수 있도록 최적의 각도로 배치된 거울은 시각적 오류를 줄이고 사용 편의성을 향상시킵니다.

• 거울은 선택적이며 제거할 수 있습니다. 표준 2인치 검사용 거울도 거울 슬롯에 적합해야 합니다.

• AA 배터리로 작동되며, 오래 방치되었더라도 충전할 필요가 없습니다.

• 상거래 플랫폼에서 구할 수 있는 부품(아마존).

• 저렴합니다.

• 저장 상자는 그것을 안전하게 보관합니다.

• 스토리지 박스에는 2개의 여분의 AA 배터리를 수용할 수 있도록 설계된 구멍, 검사용 거울을 선호하는 경우에 사용할 수 있는 둥근 거울, 그리고 서류를 보관할 수 있는 구멍이 모두 있습니다.

BOM과 인쇄 권장 사항이 포함된 PDF도 첨부되어 있습니다.

인쇄 권장사항:

조립 지침:

LED 필라멘트를 배터리 박스에 연결하려면 용접이 필요할 것입니다.

1. 구성 요소를 주문하세요.

2. 부품을 인쇄하세요.

3. 전선에 열수축 재료를 조금 더 쓰입니다.

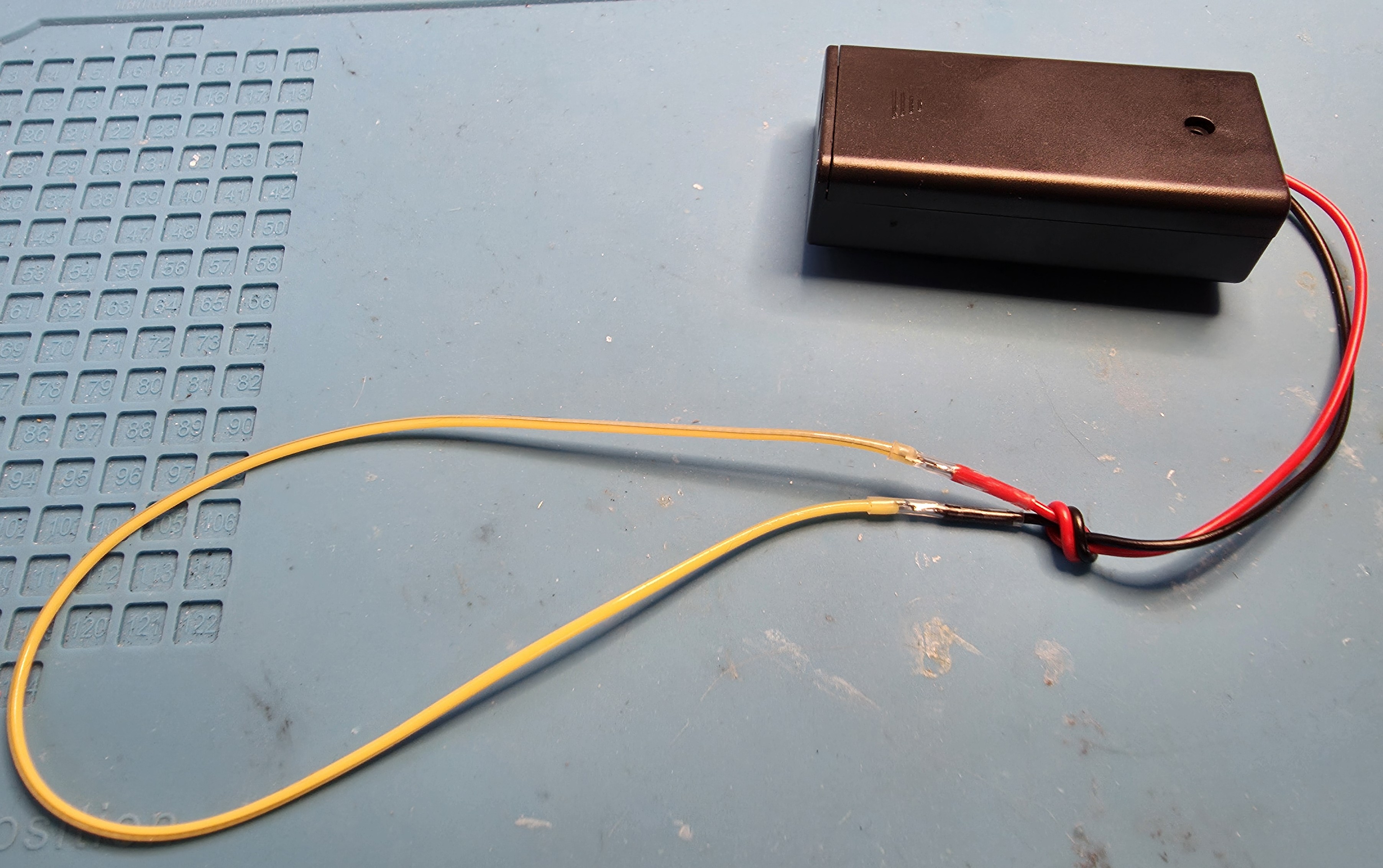

4. LED 필라멘트를 배터리 박스 전선에 납땜하세요. 극성이 올바른지 확인하세요. LED 필라멘트의 + 끝에는 작은 구멍이 있으며, 배터리 박스의 빨간색 + 전선에 납땜될 것입니다.

5. 납땜 지점 주변에 열수축을 데워주세요.

6. 배터리 박스 선들을 매는 것. 이것은 배터리를 바꾸려고 배터리 박스를 분리할 때 선/LED 제거/손상을 방지합니다.

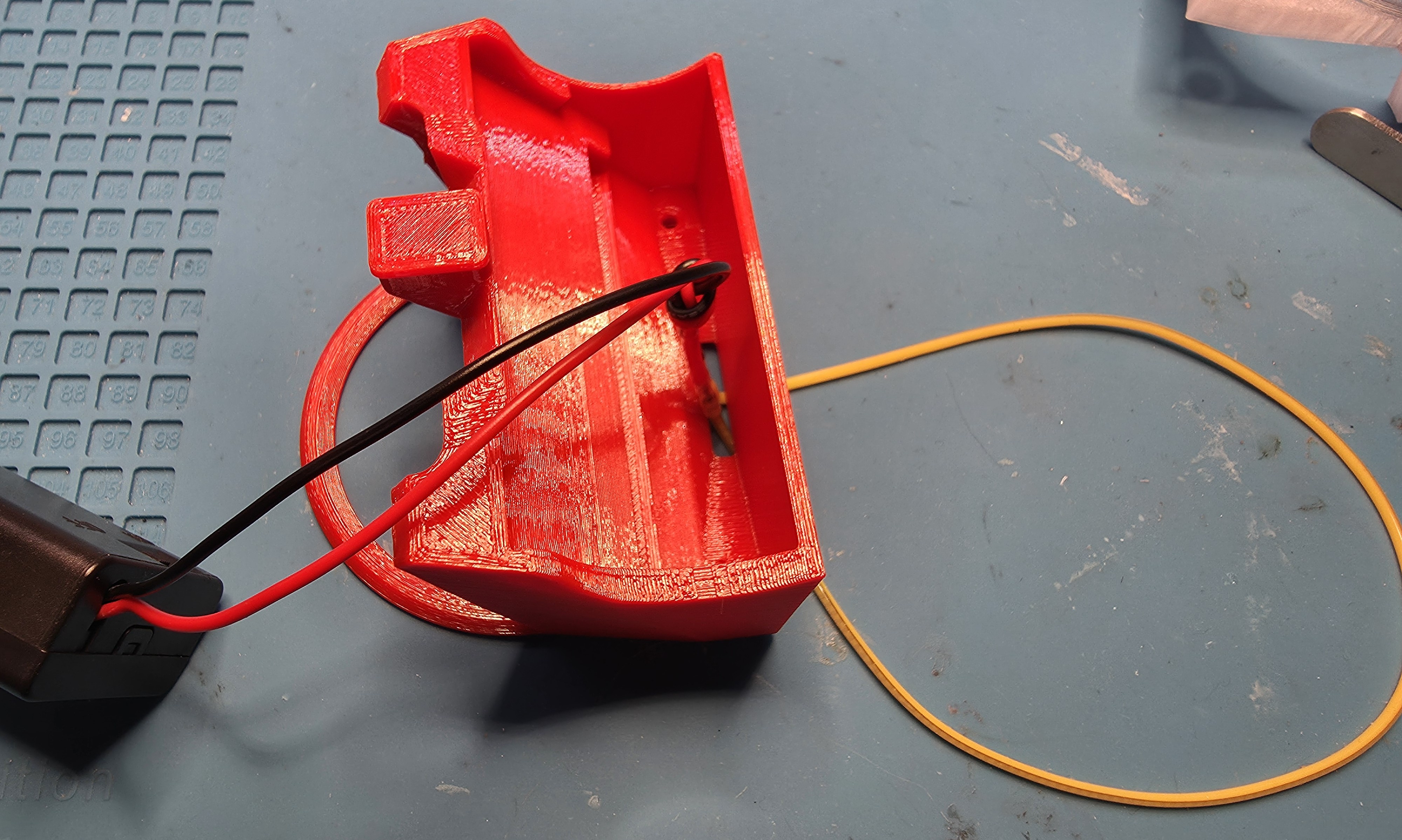

7. LED를 조심스럽게 라이트 바디를 통해 스레드하세요.

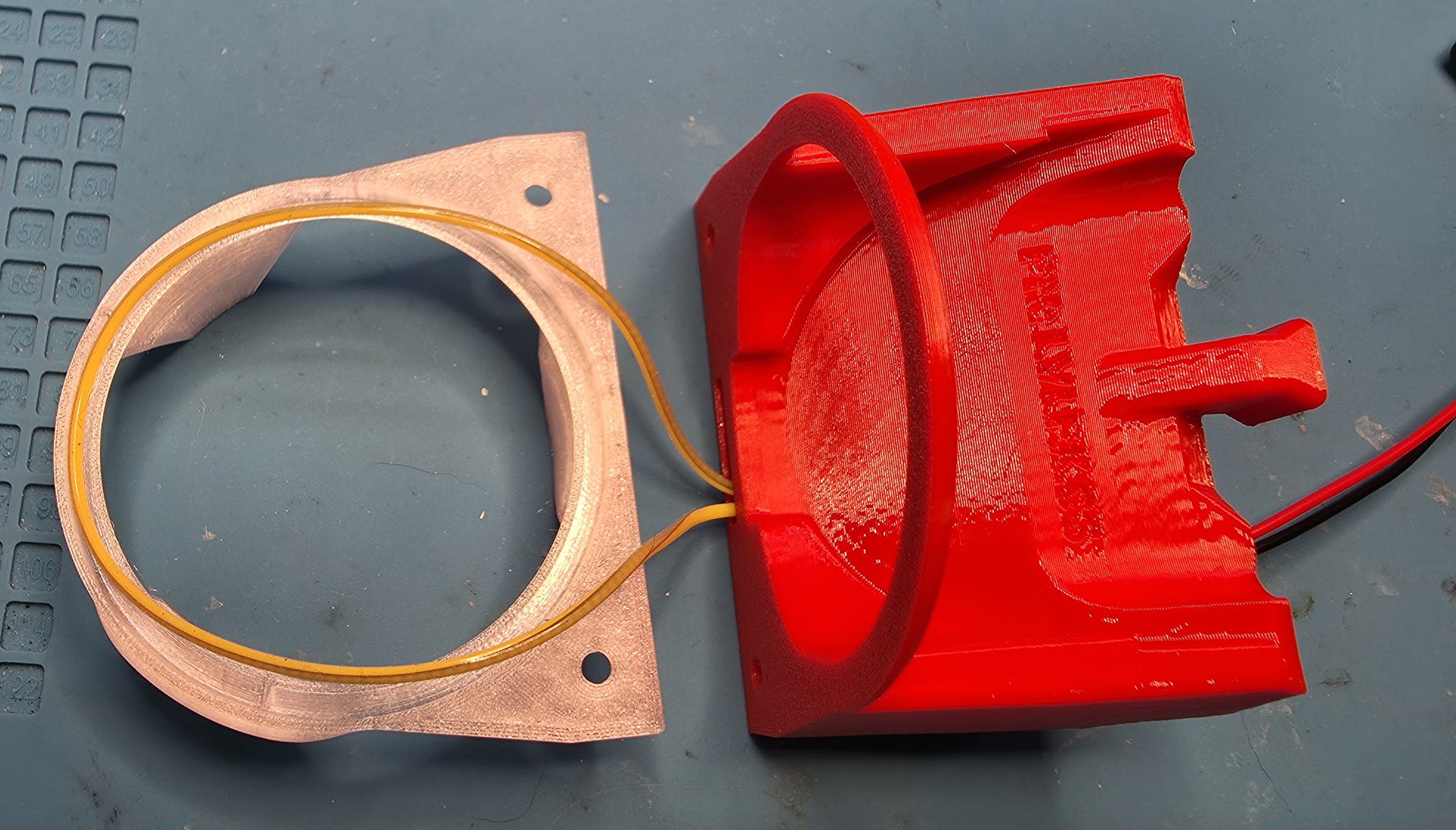

8. LED 필라멘트를 이렇게 디프ュー저 안에 배치하세요.

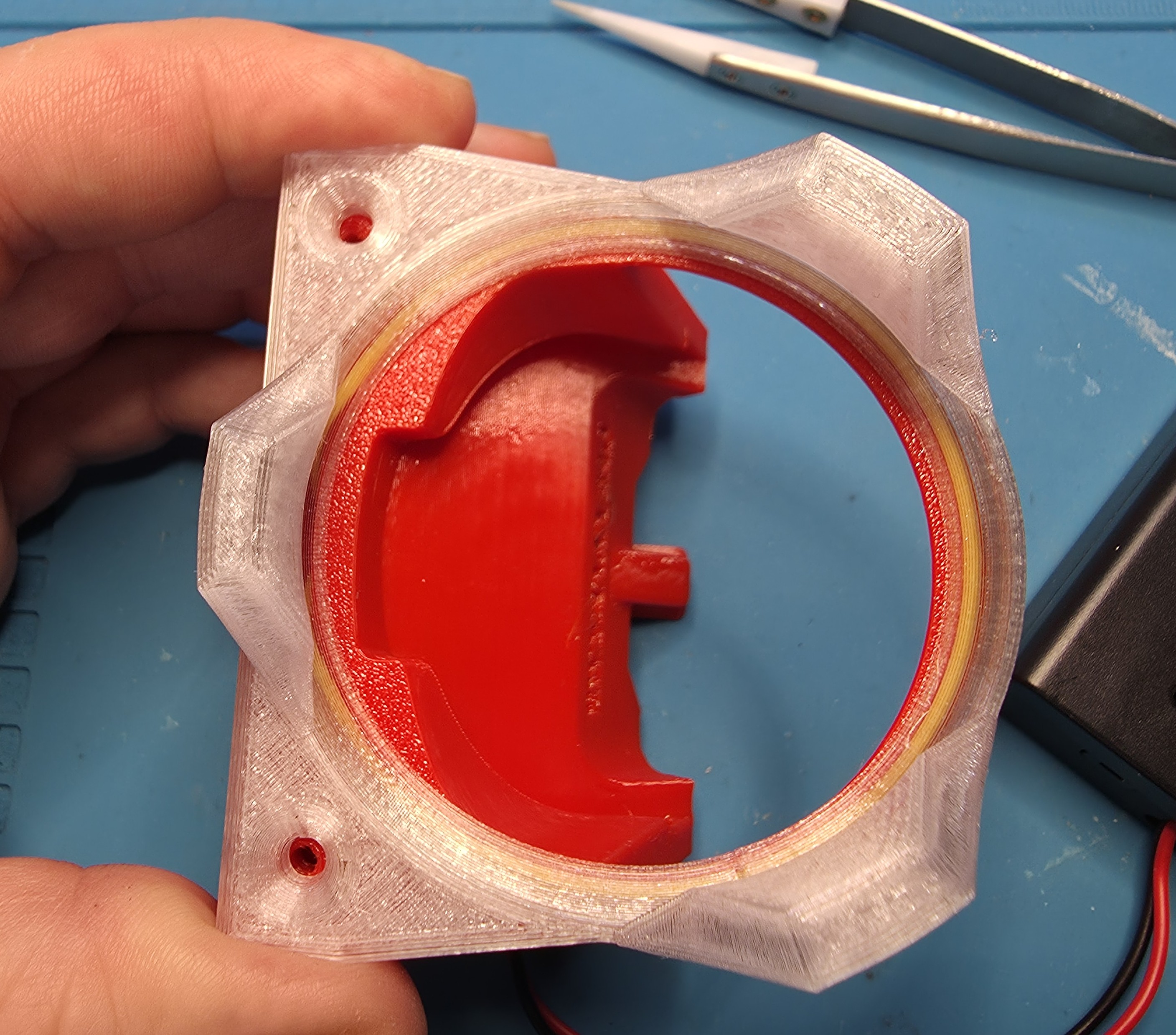

9. 조명체를 디퓨저 위에 부드럽게 올려 두세요. LED 필라멘트를 으스러뜨리지 않도록 주의하세요. 디퓨저 그루브 안에 있어야 하며, 조명체 구멍을 통해 위로 올라가야 합니다.

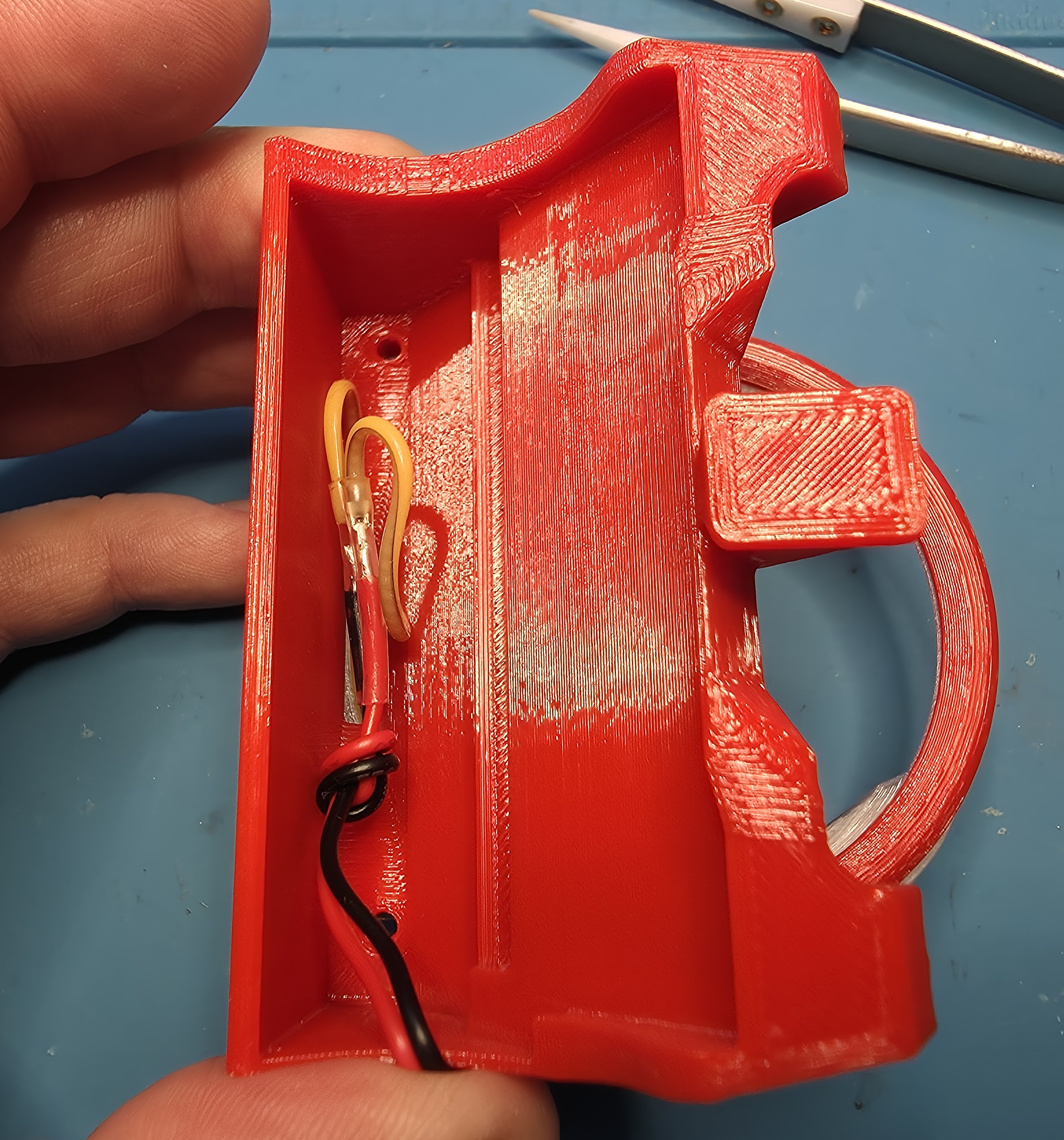

10. 바디와 디퓨저를 함께 잡고, 전선을 이렇게 배치하세요. 매듭은 안쪽에 있고, 모든 것은 바디의 나사 구멍과 전면 리프에서 멀리 떨어져 있어야 합니다.

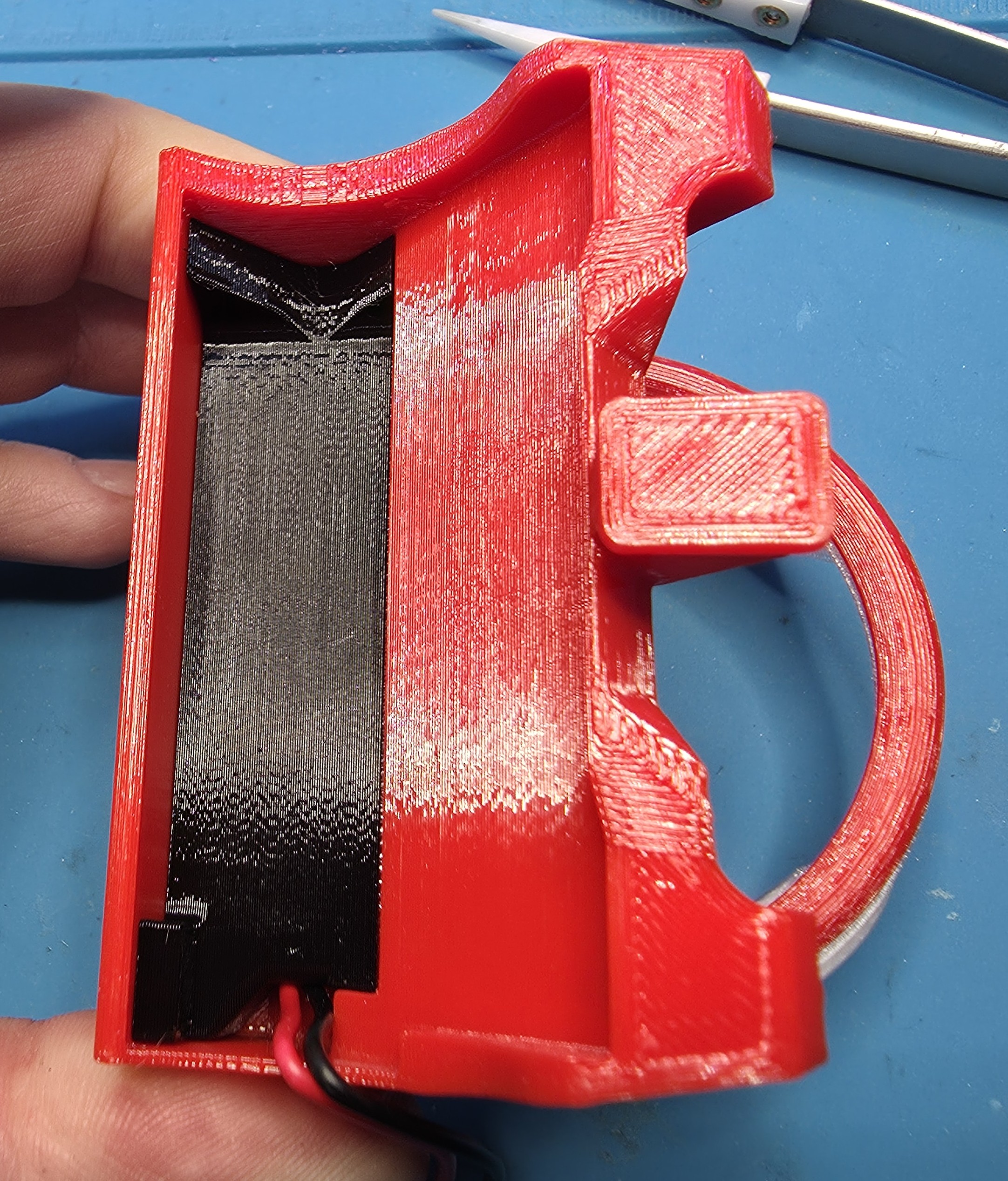

11. 내부 커버를 전선 위에 놓고 아래로 누른다. 전선을 으스러뜨리지 않도록 주의하세요.

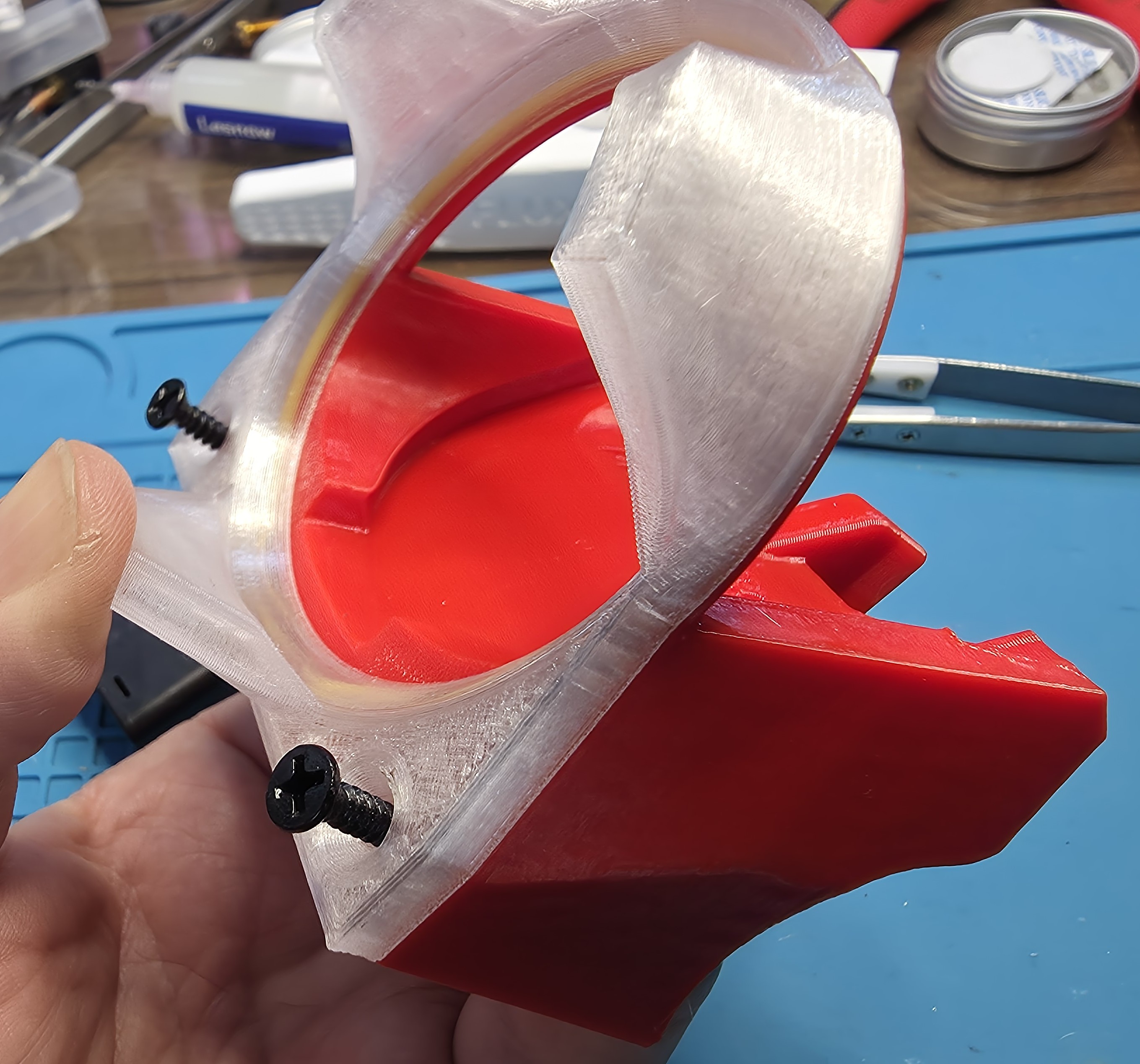

12. 부품들을 함께 잡아두고 나사를 넣으세요. 나사는 디퓨저 본체를 통해 내부 커버에 끼워질 거예요.

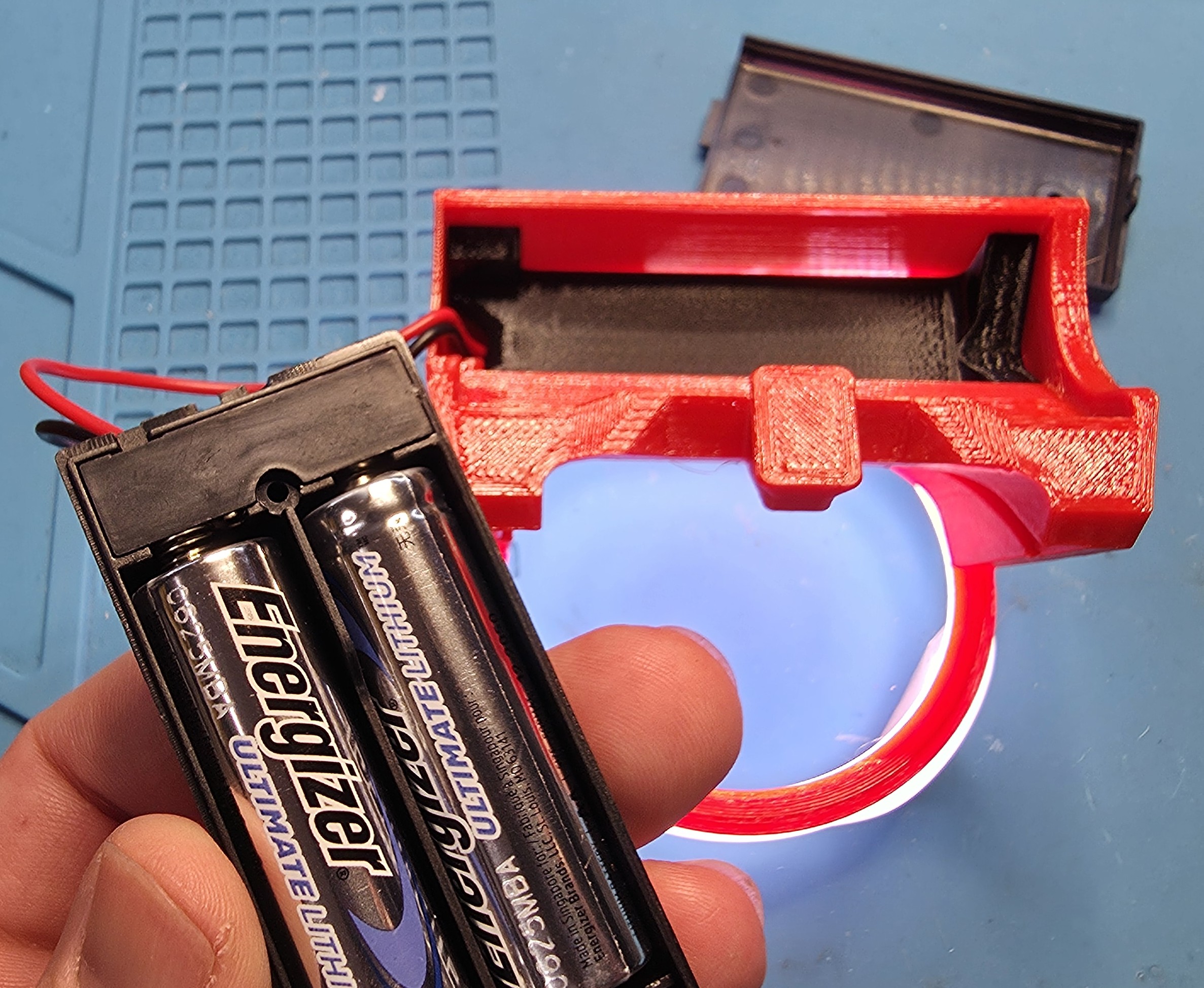

13. 배터리를 넣고 배터리 커버를 설치하세요.

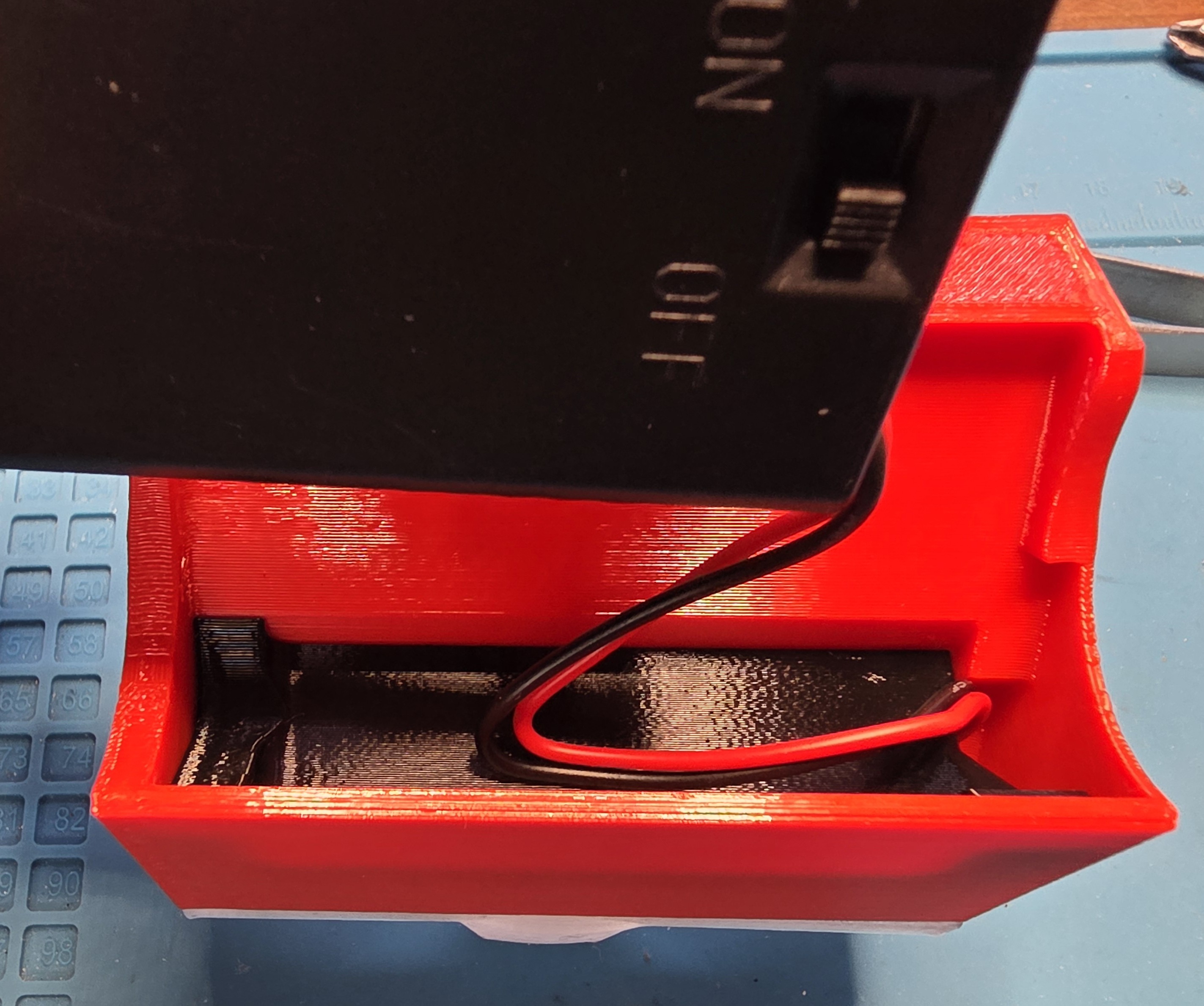

14. 외부 면에서 멀리 떨어진 상태에서 이렇게 전선을 접고 배선하세요.

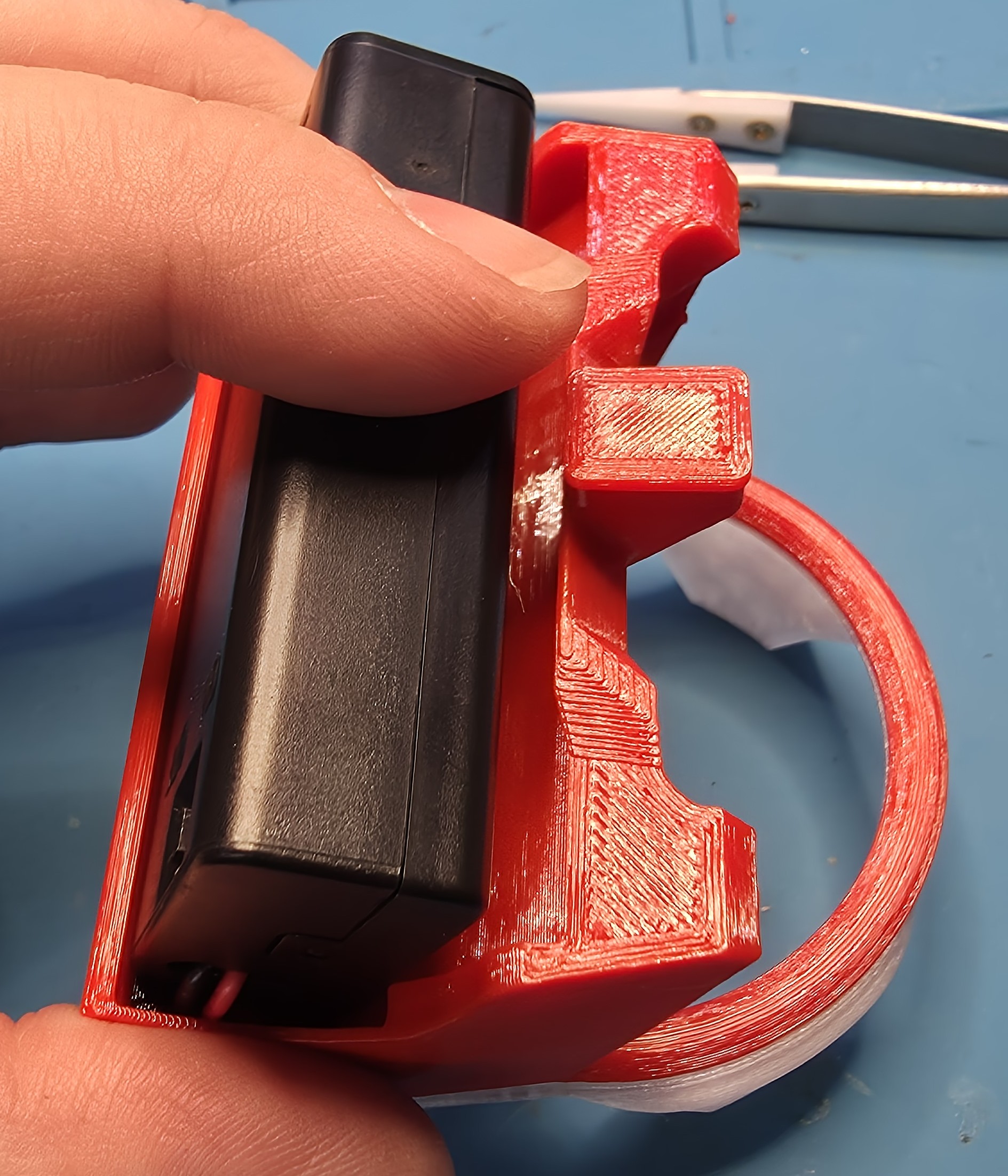

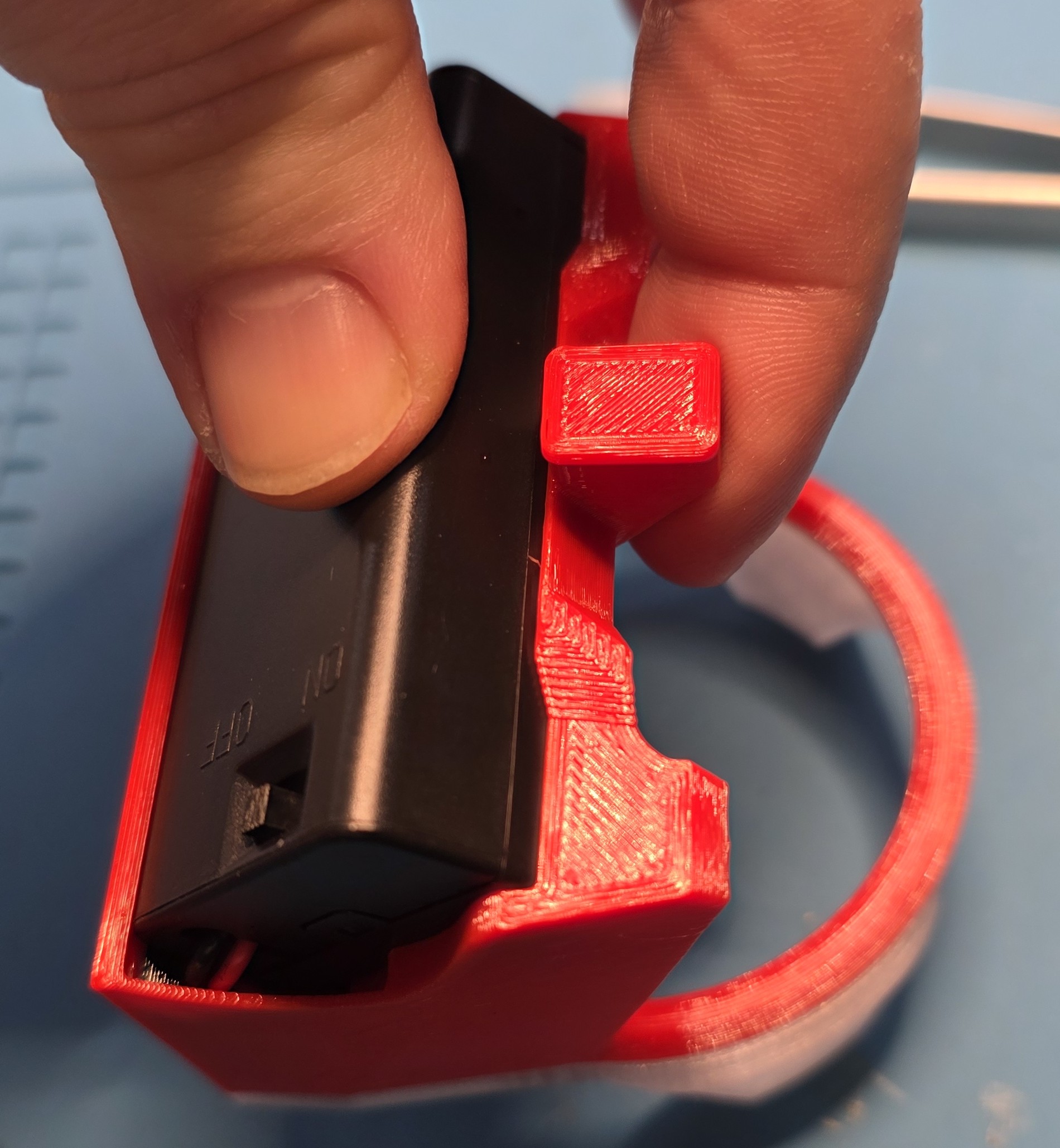

15. 배터리 상자를 다시 한번 본체 안에 넣고, 배선이 압박되지 않도록 하며, 본체에 쉽고 안정적으로 끼워야 합니다. 만일 많은 힘이 필요하다면 어딘가에 배선이 압박되어 있을 것입니다.

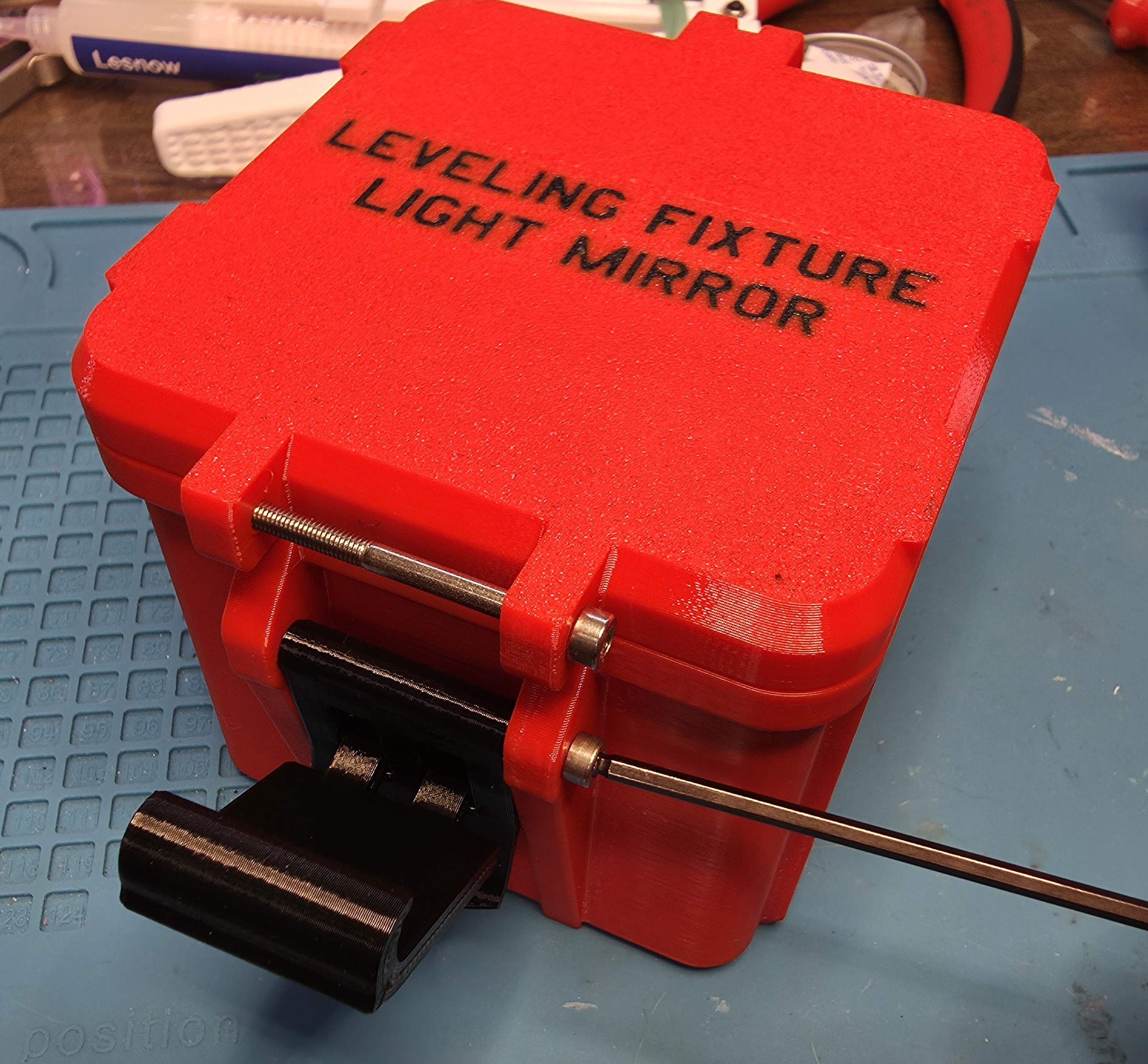

16. 상자 본체와 래치에 40mm 볼트 하나를 설치하고 볼트의 끝이 플라스틱과 평행하게 되도록 하세요. 너무 조이지 마세요.

17. 상자 본체와 상자 蓋에 40mm 볼트를 두 개 설치하고, 볼트의 끝이 플라스틱과 평행하게 되도록 하세요. 너무 세게 조이지 마세요.

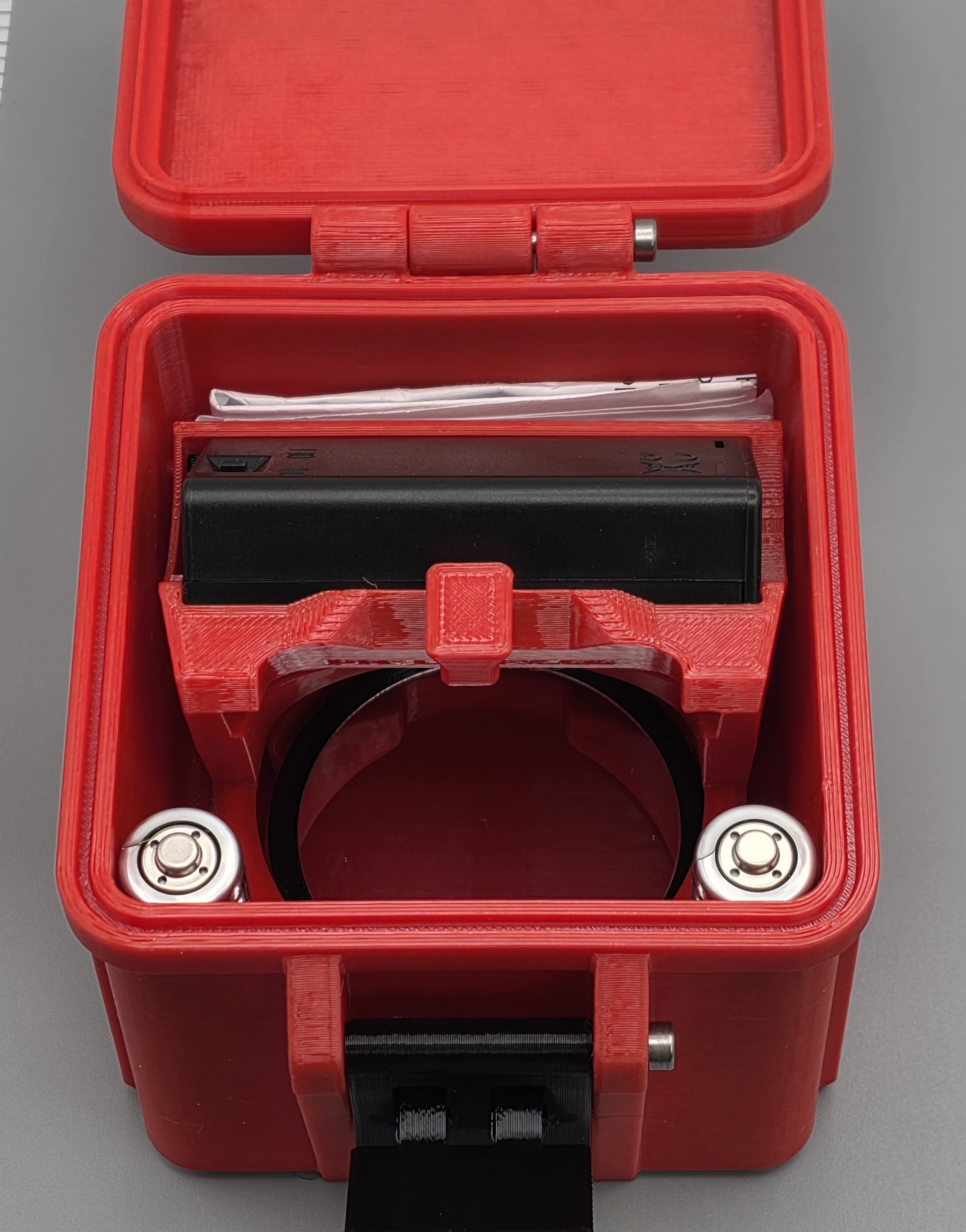

18. 완료되었습니다!
