소개:

유니라살 아미안의 메이커스페이스에서 진행된 프로젝트의 일환으로, 우리는 게임 요소를 타격하여 최대 점수를 달성하는 것을 목적으로 하는 게임에 참가하기 위한 소형 시트 기계를 설계, 프로토타이핑 및 제작했습니다.
중세 도전에 대해 더 알고 싶으면:https://makerspace-amiens.fr/medieval-challenge

임신

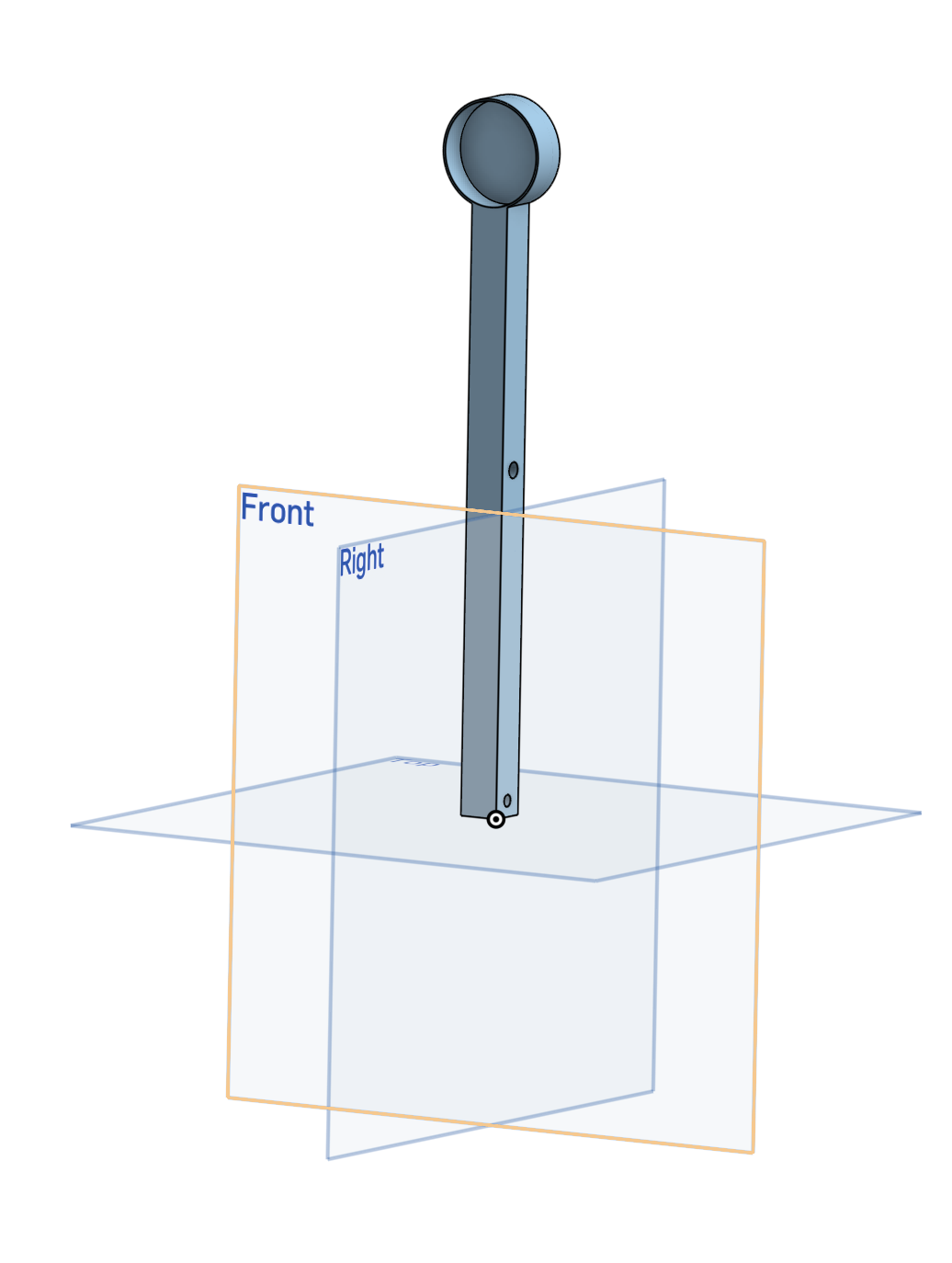

모든 부품은 먼저 소프트웨어를 사용하여 설계되었습니다.OnShape각 구성 요소는 별도로 인쇄되어 쉽게 조립될 수 있도록 설계되었고, 이를 통해 신속하고 유연한 제조가 가능합니다. 우리는 이것을 실현하기로 선택했습니다.간단하고, 강력하며, 효율적인 대포.여러 테스트 단계와 반복 과정을 거쳐야 하며, 이 과정에서는 시스템을 개선하는 데 필요한 여러 번의 실패도 발생할 수 있습니다.

추가 부품

• M4 파이프 테이프

• M8 너트

• M8 브레이크 너트

• 10개의 M3 너트

• 10 × vis FHC M3X30

• 30cm의 실로우

• 20cm + 6cm의 고무줄

조립

지시사항

1. 모든 추가 부품을 준비하세요.

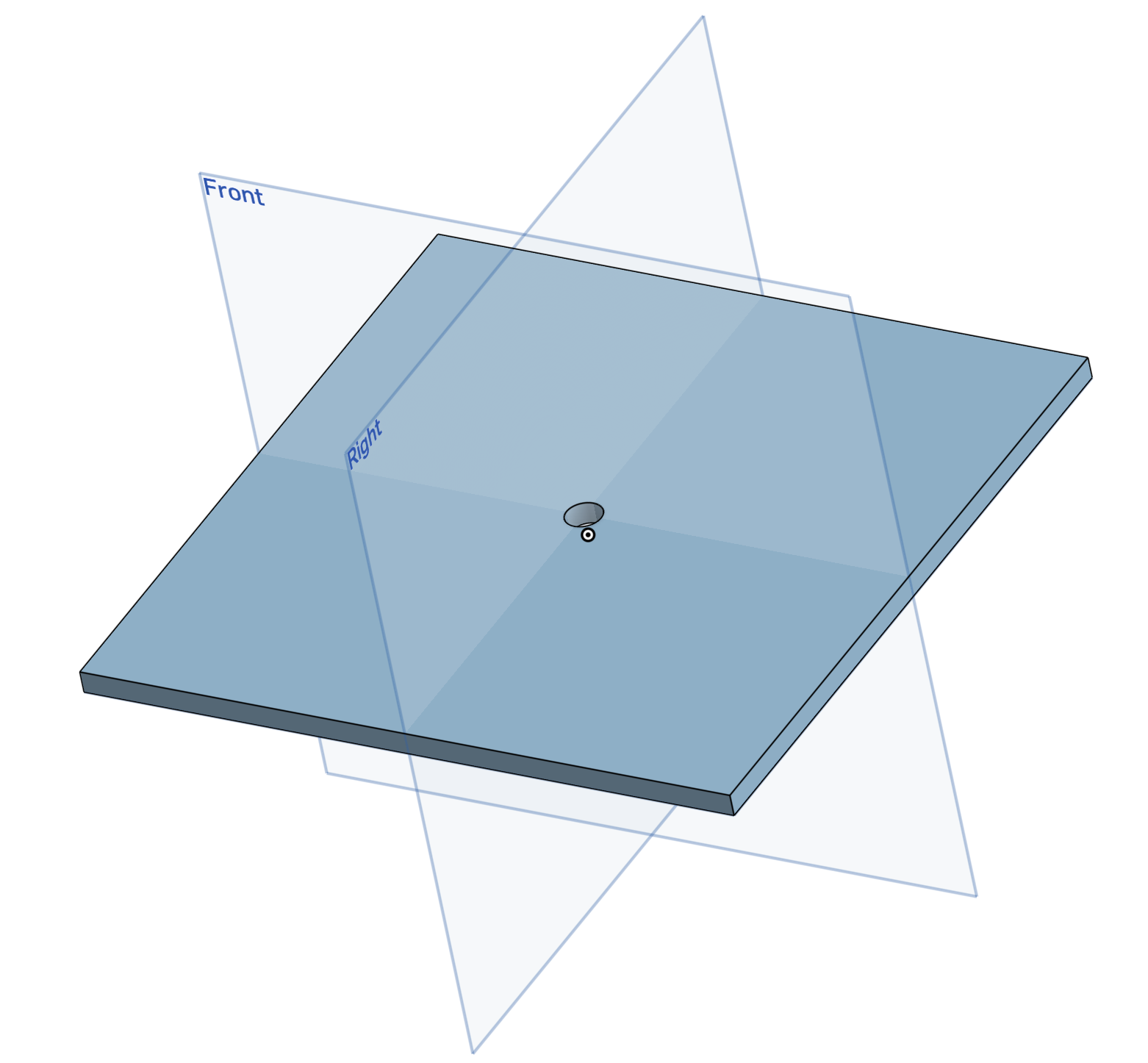

2. 레이저 커터를 사용하여 카타푸льта의 베이스를 잘라내세요 (회전목마, 두께 5 mm).

3. 방의 인상.인쇄 권장 사항:

   부품은 PLA 또는 선택한 재료에 적합한 온도에서 인쇄되어야 합니다. 모든 구성 요소에 대해서는 15%의 채우기 밀도가 권장되며, 더 나은 기계적 강도를 보장하기 위해 충격 막대기는 20%의 채우기가 필요합니다. 필요한 경우 지지 구조물을 활성화해야 하며, 소재 소비를 제한하면서도 인쇄

조립

1. 첫 번째 베이스 부품을 가져와 아래쪽에 M8 나사를 넣고 M8 너트로 나사를 조여주세요.

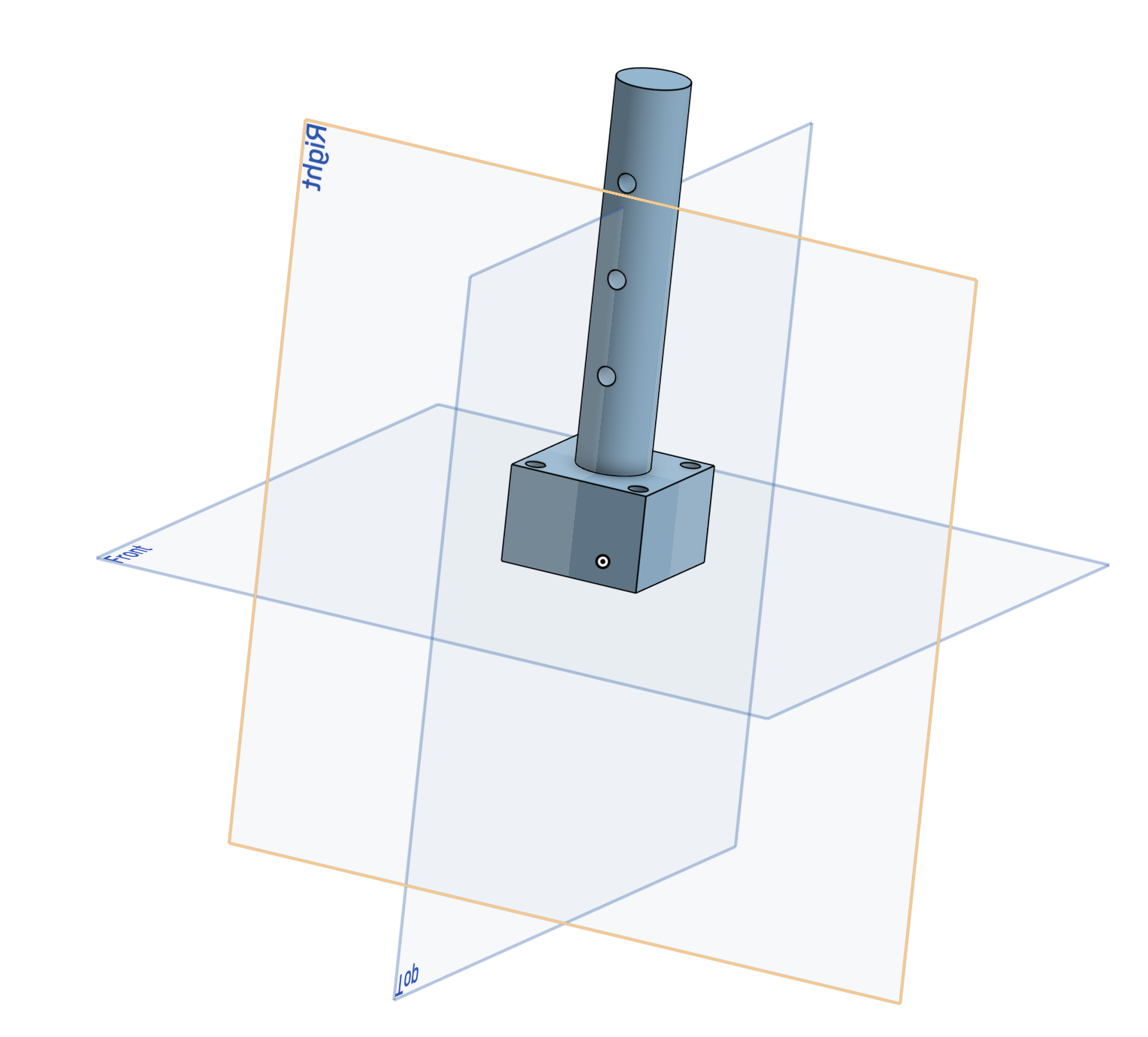

2. 옆에 있는 기지를 원형으로 만들고, 두 개의 기둥을 측면의 적합한 구멍에 고정하고, M3x30 나사를 사용하여 側면에 고정하고, M3 볼트를 사용하여 뒤쪽에 고정하세요.

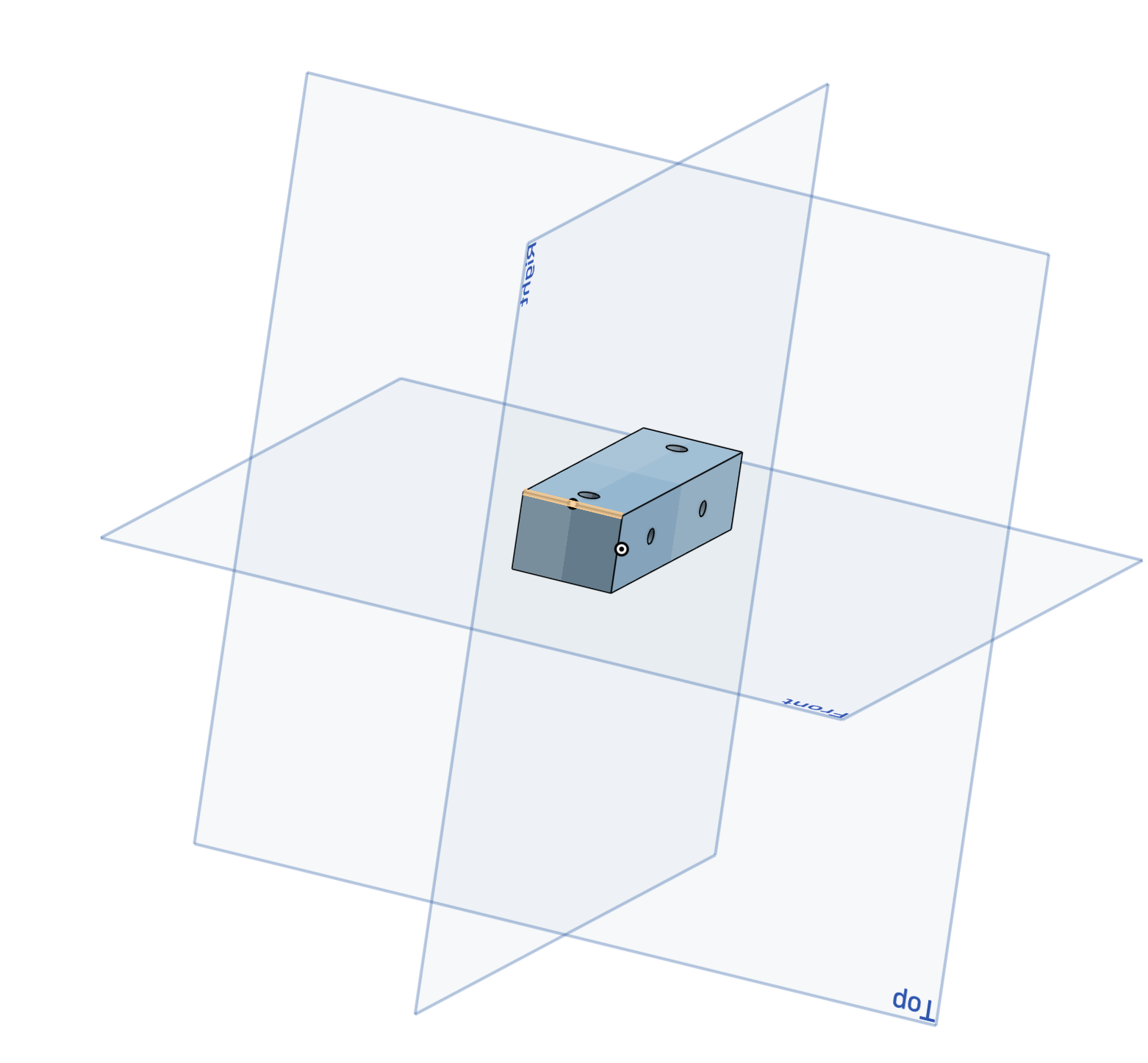

3. 같은 베이스에서, 동일한 방법으로 스프링을 타르ζู트의 팔에 고정할 수 있는 베이스를 M3 나사와 너트로 조립하세요.

4. 나사를 조이고 나서, M4 나사를 가져와 기둥의 위쪽 구멍에 넣으며, 나사와 함께 두 기둥 사이에 대포의 팔을 넣는 것을 잊지 마세요.

5. 완료되면 고무줄을 고무줄 베이스의 구멍 안쪽으로 넣으세요. 고무줄을 대포의 팔 끝 구멍으로 넣으세요. 각 끝에 고무줄을 매세요.

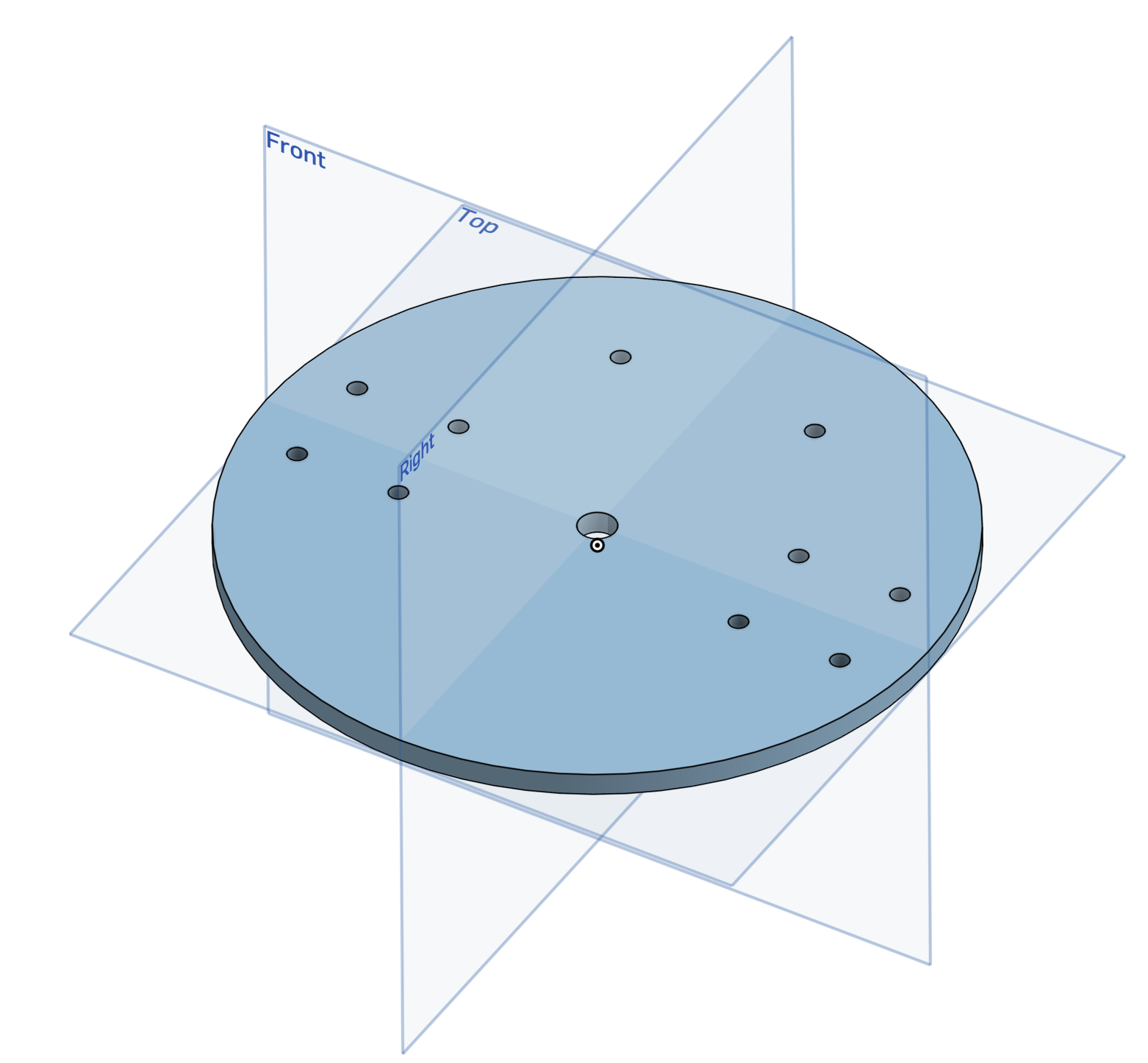

6. 마지막으로 사각형 베이스 위에 원을 그려 넣고 M8 브레이크 너트로 나사를 조이세요.

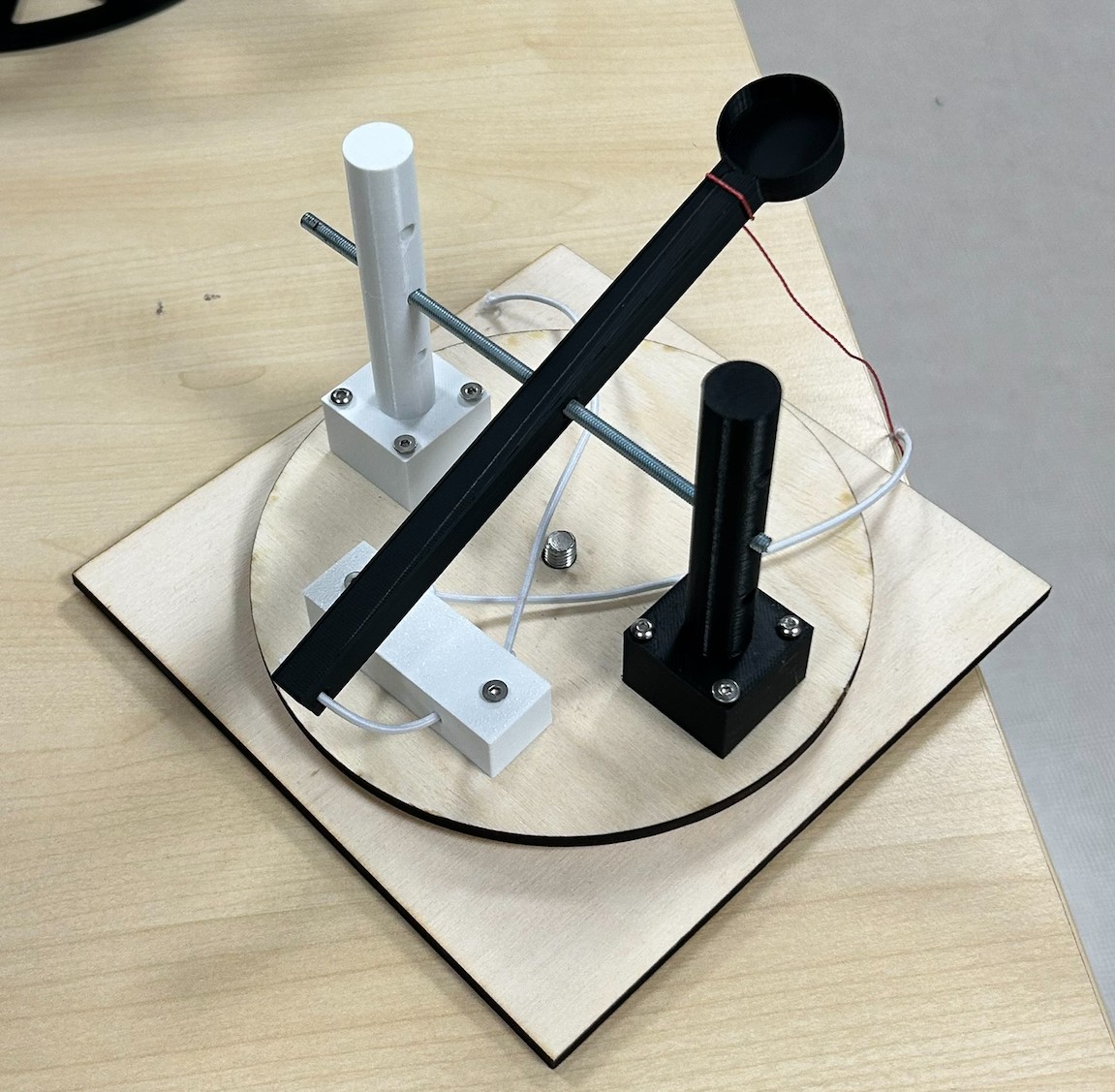

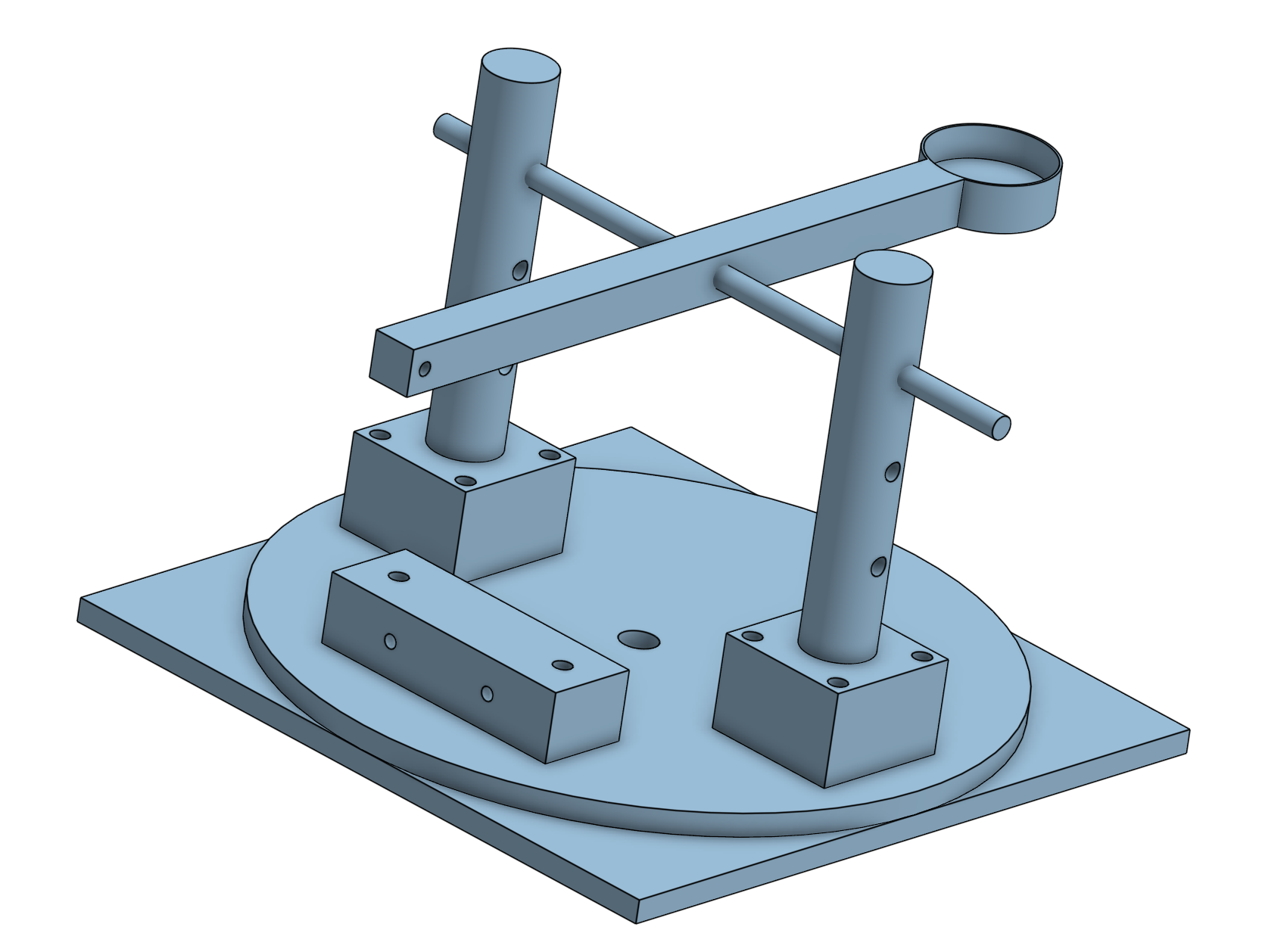

7. 그리고 여기에 그것이 끝났습니다. 당신의 모형은 이렇게 보여야 합니다:
