Hintergrund

!!!Wichtiger Hinweis!!! Ich habe die Isolierung nicht mit dem installierten Spulenhalter des Druckers getestet. Ich bin nicht sicher, ob sie kompatibel sind.

Ich drucke gelegentlich PC- und PA-Filamente bei einer Kammertemperatur von 60 °C auf meinem Qidi Q2. Der Kammerheizer muss hart arbeiten, um hohe Kammertemperaturen aufrechtzuerhalten, was bei langen Drucken ziemlich verschwenderisch ist. Daher habe ich beschlossen, zusätzliche Wärmedämmung um den Drucker zu installieren. Mit der installierten Dämmung und dem Drucken von PC mit einer Bettemperatur von 110 °C wird

Die Isolierung besteht aus einer EVA-Schaum-Schlafmatratze, die mit Gurtbändern in Kombination mit bedruckten Haken, Ösen und Gurtverschlüssen befestigt ist. Der Gurtverschluss ist eine Kopie vonDieses Design von HD_Creator.. Die anderen Komponenten wurden von mir entworfen.

Onshape CAD-Projekt:https://cad.onshape.com/documents/053be6e260977aeea1e4f7fe/w/5c16fd5958b3f973de47c8ec/e/ba97a705f80ceedd8732c994

Stückliste

• 1x EVA-Schaum-Schlafmatratze. 180x50x0,8 cm. Ein 120 cm langes Stück wird um den Drucker gewickelt. 40 cm zusätzliche Länge kann als Deckelisolierung verwendet werden. Matratzen mit einer Dicke von 0,5 und 1 cm sollten auch mit den bereitgestellten Modellen funktionieren, aber ich habe nur 0,8 cm getestet.Ich habe diese Matte für ~6 € bekommen..

• 1,5 m von 20 mm (3/4 Zoll) Gurtband. Ich habe 2 m für ca. 3 € in einem Nähbedarfsgeschäft gekauft.

• 20x kleine Holzschrauben 3x6 mm. Das Fangmodell könnte modifiziert werden, um andere Arten von kurzen Holzschrauben zu verwenden.

Druckteile:

• 4x Fang (Vorder- und Rückenteile)

• 4x Gurtverschluss

• 2x Haken

• 1x Griffknopf (optional)

Druckanweisungen

Drucken Sie Teile in PETG oder einem anderen Filament mit angemessener Temperaturbeständigkeit. Keine Stützen erforderlich. Drucken Sie "Strap Lock" und "Hook" mit 100% Füllung.

Montageanleitung

1. Schneide ein 120x50 cm großes Blatt aus der Matte.

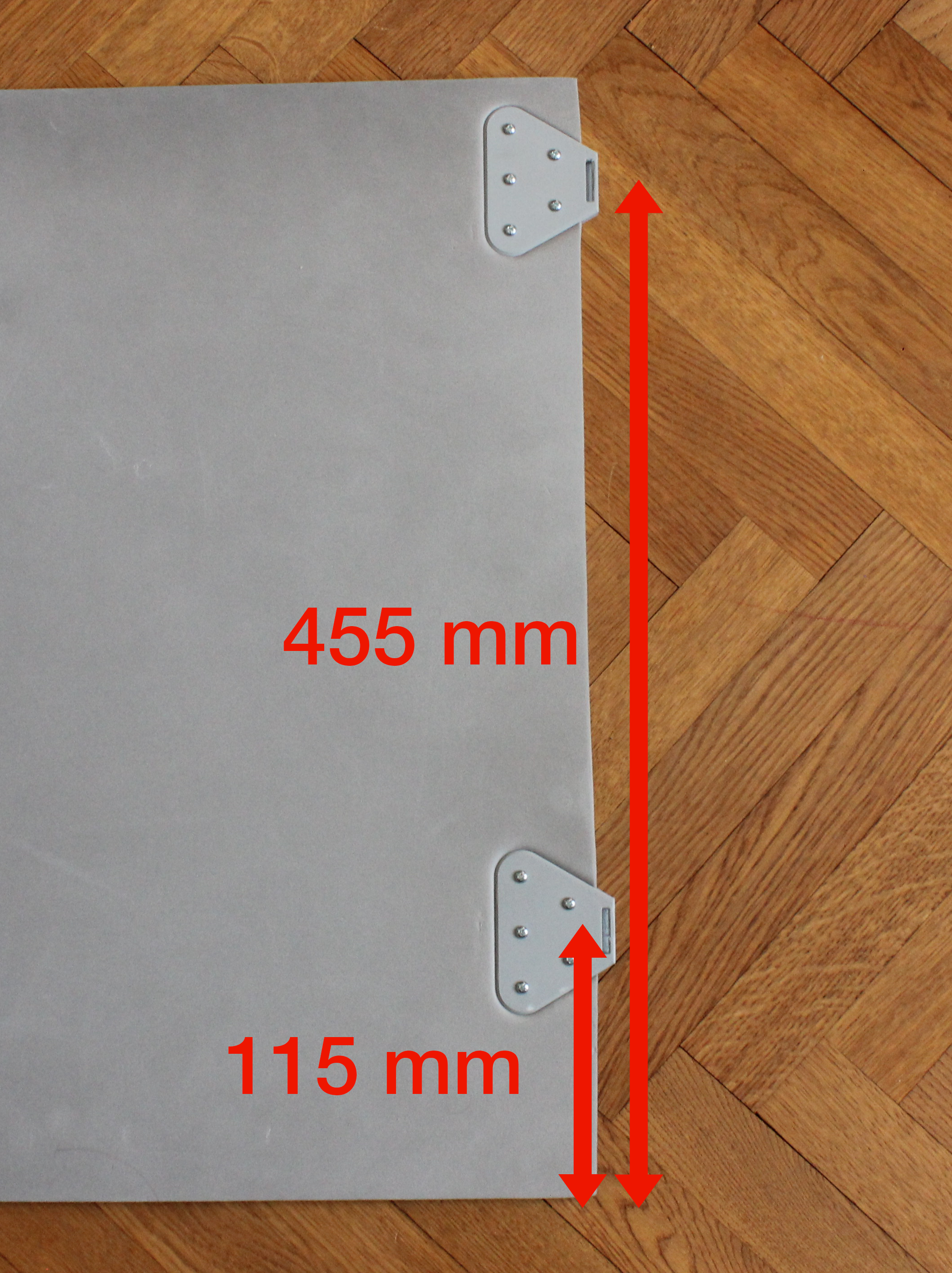

2. Platziere ein "Catch - front"-Stück entlang der rechten Kante der Matte, wobei dessen Mitte 115 mm von der unteren Kante entfernt ist, und markiere die Lochpositionen. Tue dasselbe mit der Mitte des Catch, 455 mm von der unteren Kante entfernt, und wiederhole dies für die linke Kante der Matte.

3. Machen Sie die Löcher in der Matte mit einem Schraubendreher und vergrößern Sie sie, damit sie zu den Stiften im "Catch - back"-Teil passen.

4. Installieren Sie die Halterungen in der Matte, indem Sie sie durch die Löcher in der Matte zusammen schrauben.

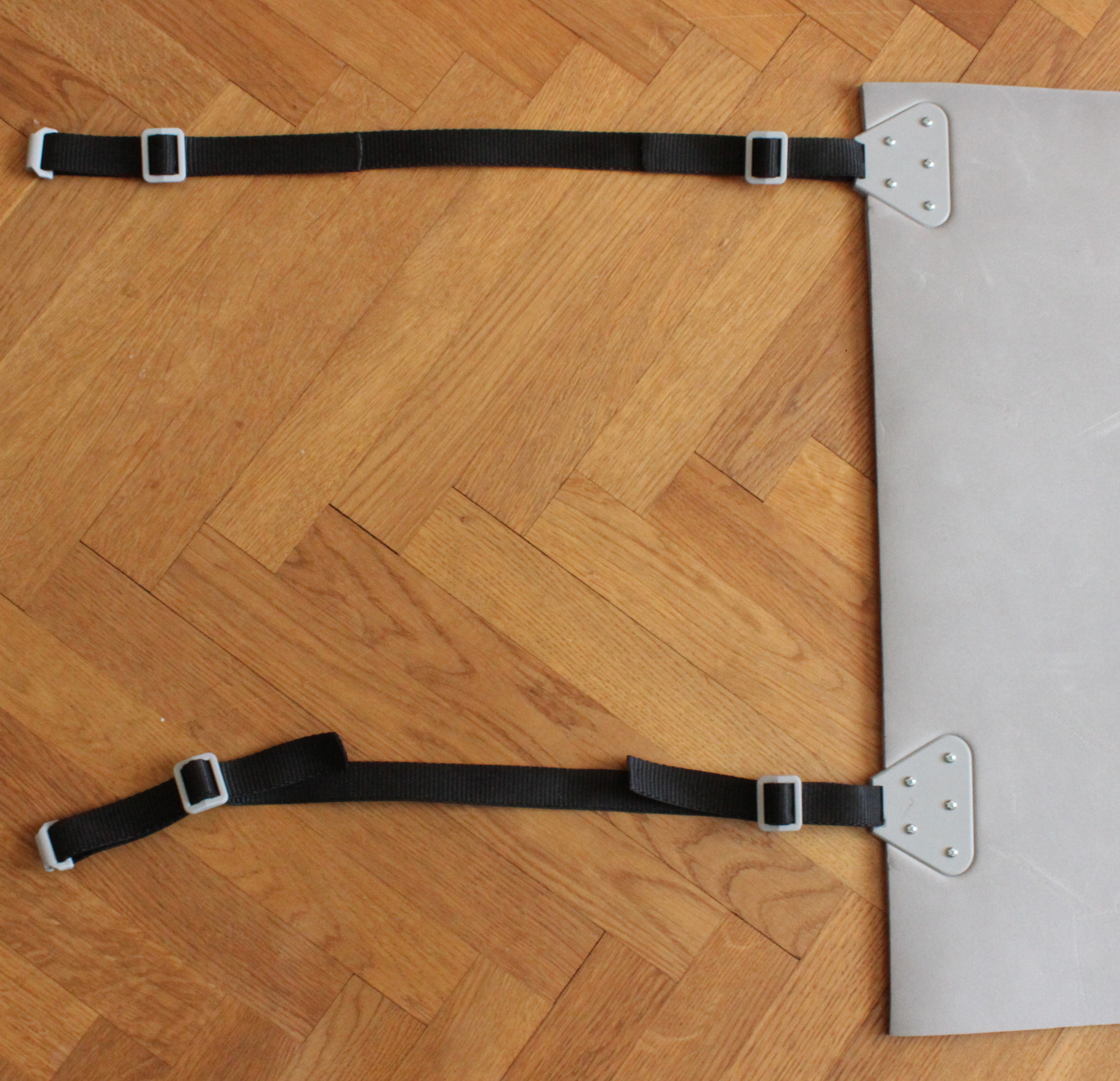

5. Schneide zwei 65 cm lange Gummibänder und schmelze die Enden, um ein Ausfransen zu verhindern. Schlinge ein Ende von jedem um den Verschluss und das andere um den Haken, wie unten gezeigt.

6. Passen Sie die Gurtlängen an, installieren Sie die Isolierung auf Ihrem Drucker und überprüfen Sie, ob keine der Lüftungsöffnungen auf der Rückseite des Druckers von den Gurten abgedeckt sind.
