이 절에서 사용된 비인쇄 부품:
- 4개의 M5 반 라운드 헤드 20mm 스크류
- 1개의 M5 반 라운드 헤드 30mm 스크류(DIN 클램프와 M5 너트로 스크류 연결)

- M5 CS 16mm 및 M5 너트(스풀 홀더의 측면 정지용)
- 6개의 M3 CS 나사 20 mm 길이와 M3 너트 + 열간 너트(필라멘트 센서 홀더용)

참고: 이 제품에는 홀더가 있습니다.빅트리테크 스마트 필라멘트 센서(SFS) V2.0레벨업 애드온 섹션에서 사용할 수 있습니다. 만약 BTT SFS V2.0 센서를 사용할 계획이시라면, 확인해 보세요.레벨업 애드온스먼저 절을 보자.


조립하기필라멘트 소모 스위치 홀더.stl그리고스풀 홀더.stl:


1. Runout Switch 및 Spool 홀더 준비하기:

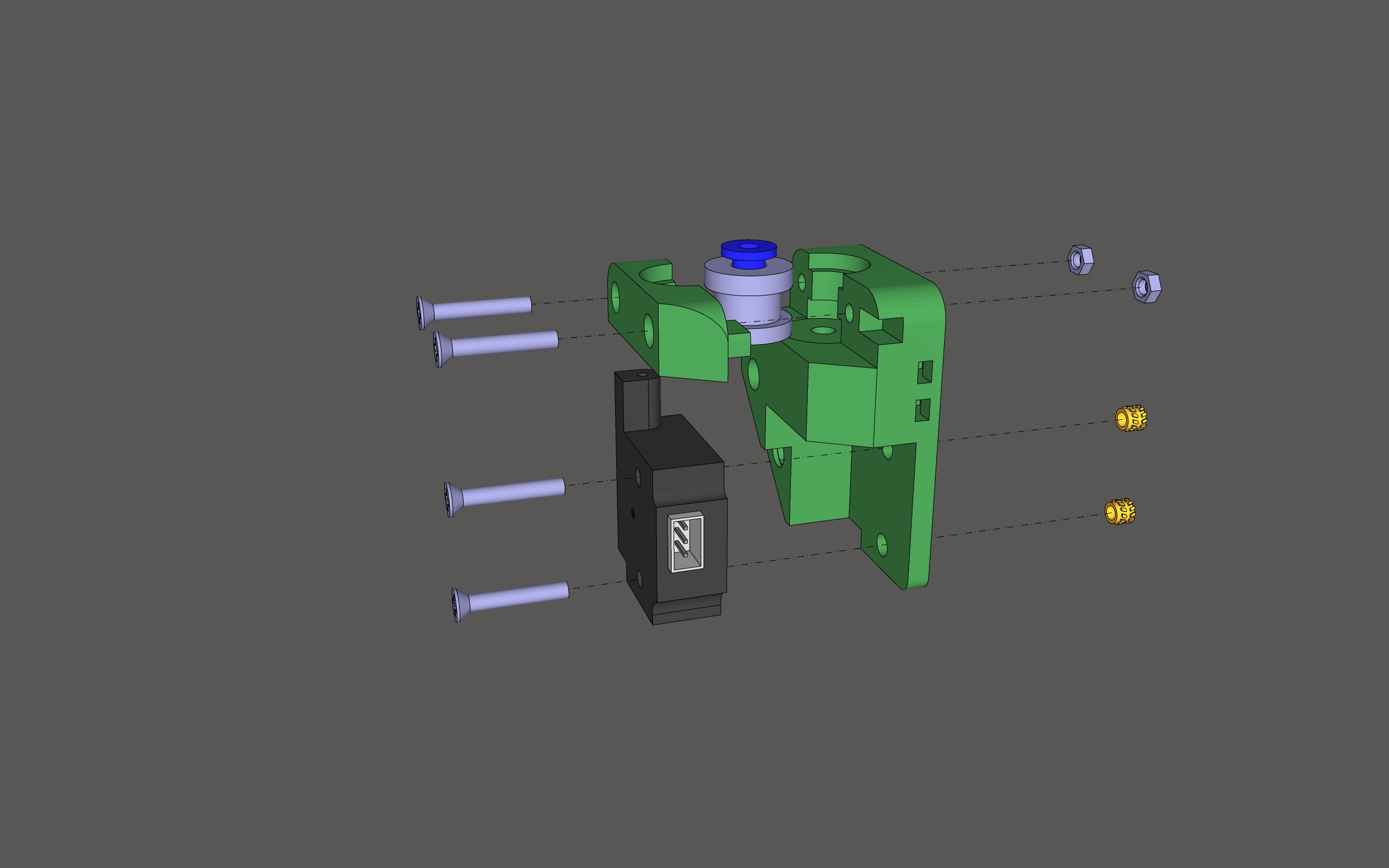

러너트 스위치 홀더의 케이스에 2개의 열처리 너트와 2개의 M3 너트를 넣고, 4개의 M3 CS 20 mm 스크루를 이용해 필라멘트 러너트 스위치와 BMG 푸시 핏 그로мет을 그위에 나사로 고정하세요.

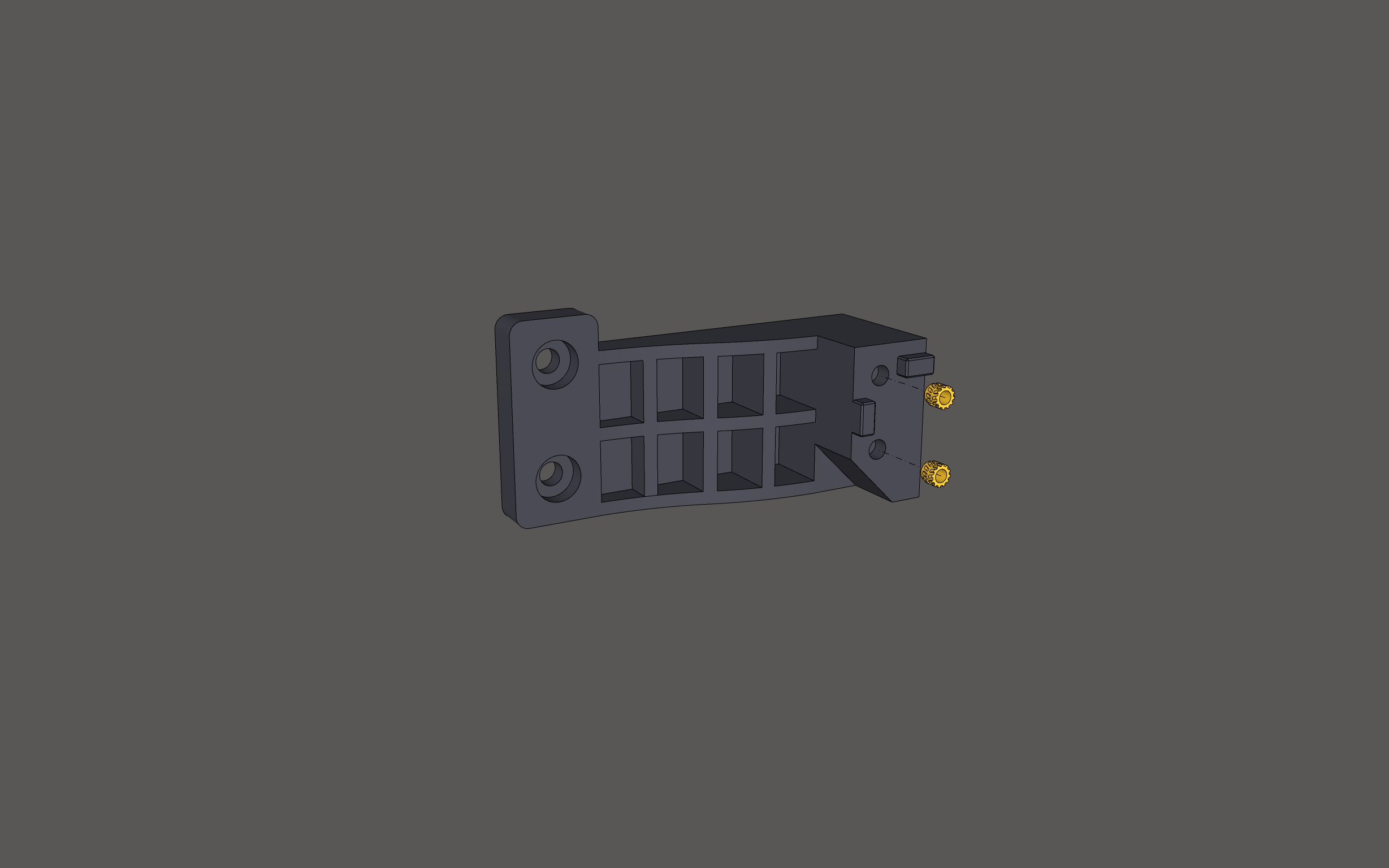

2배를 넣어주세요.M3 열 설정 너트러너트 스위치 케이스의 홀더 안쪽으로:

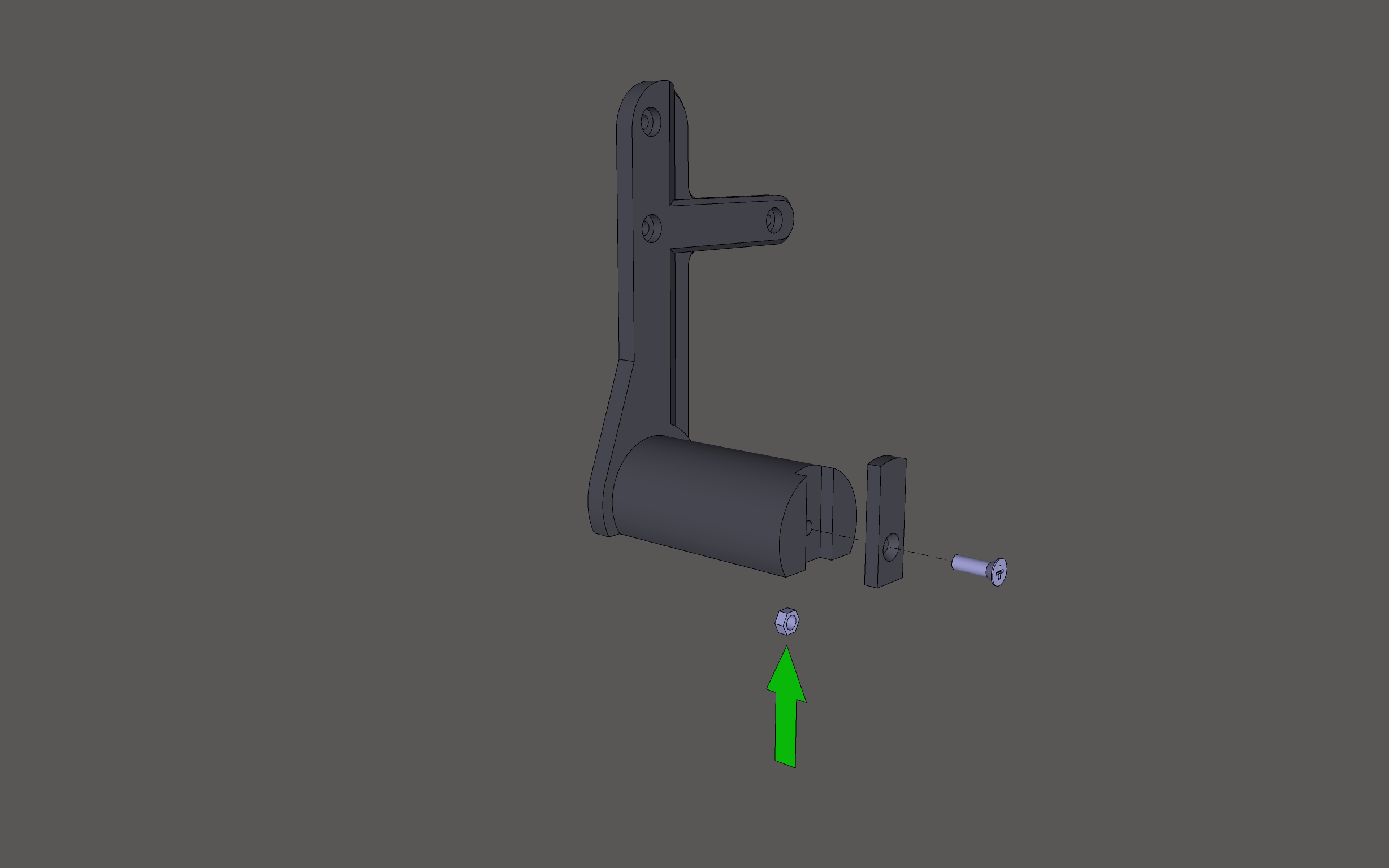

< 를 입력하세요.M5 너트필라멘트 스풀 홀더에 넣고 나서 나사를 조입니다.측면에 있는 스토ップ 커버사용하고 있습니다.M5 CS 16mm 스크류:


2. 프린터 프레임에 홀더를 장착하기:

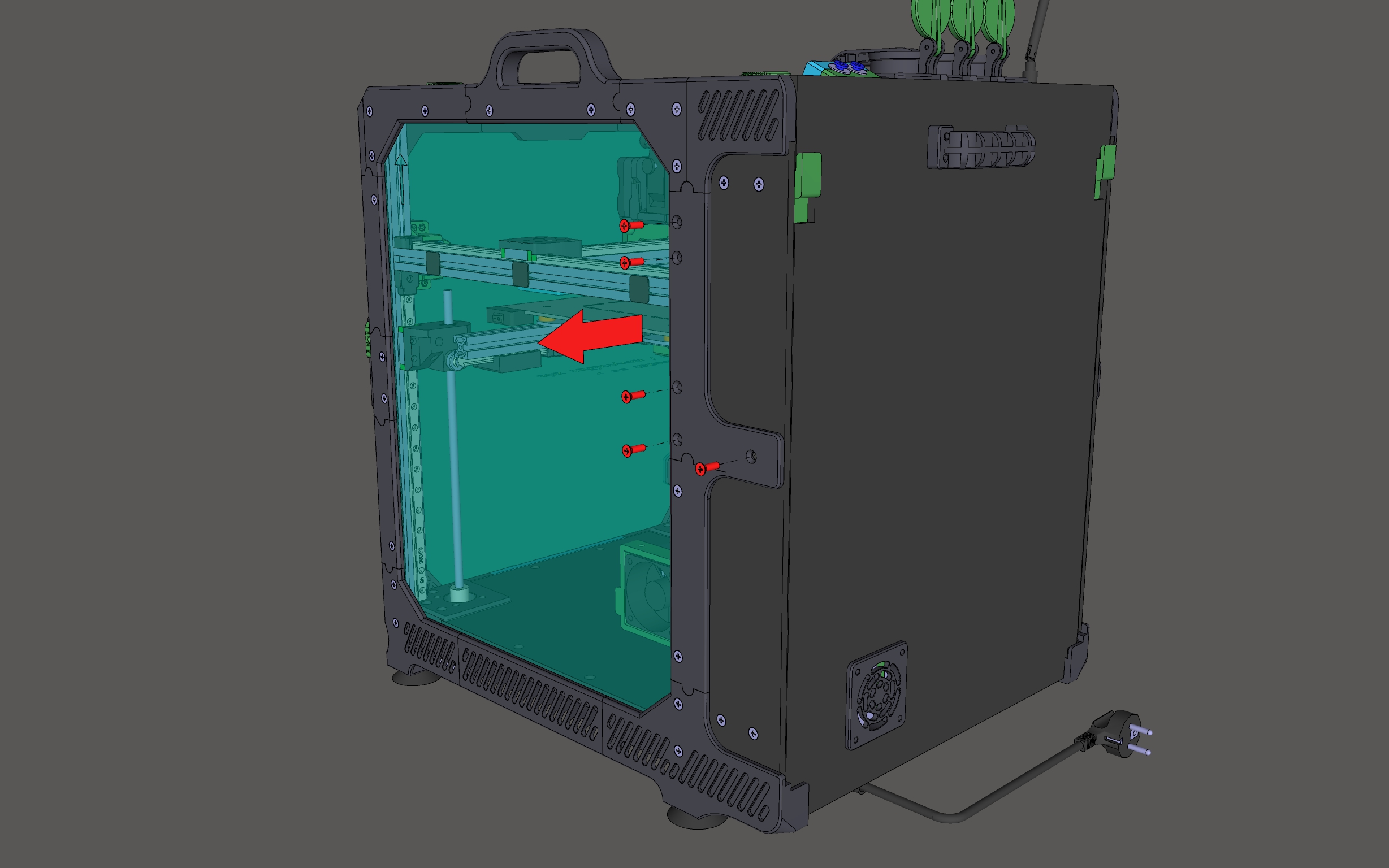

섀시와 알루미늄 프레임에서 기존의 5개의 M5 CS 나사를 제거하십시오:

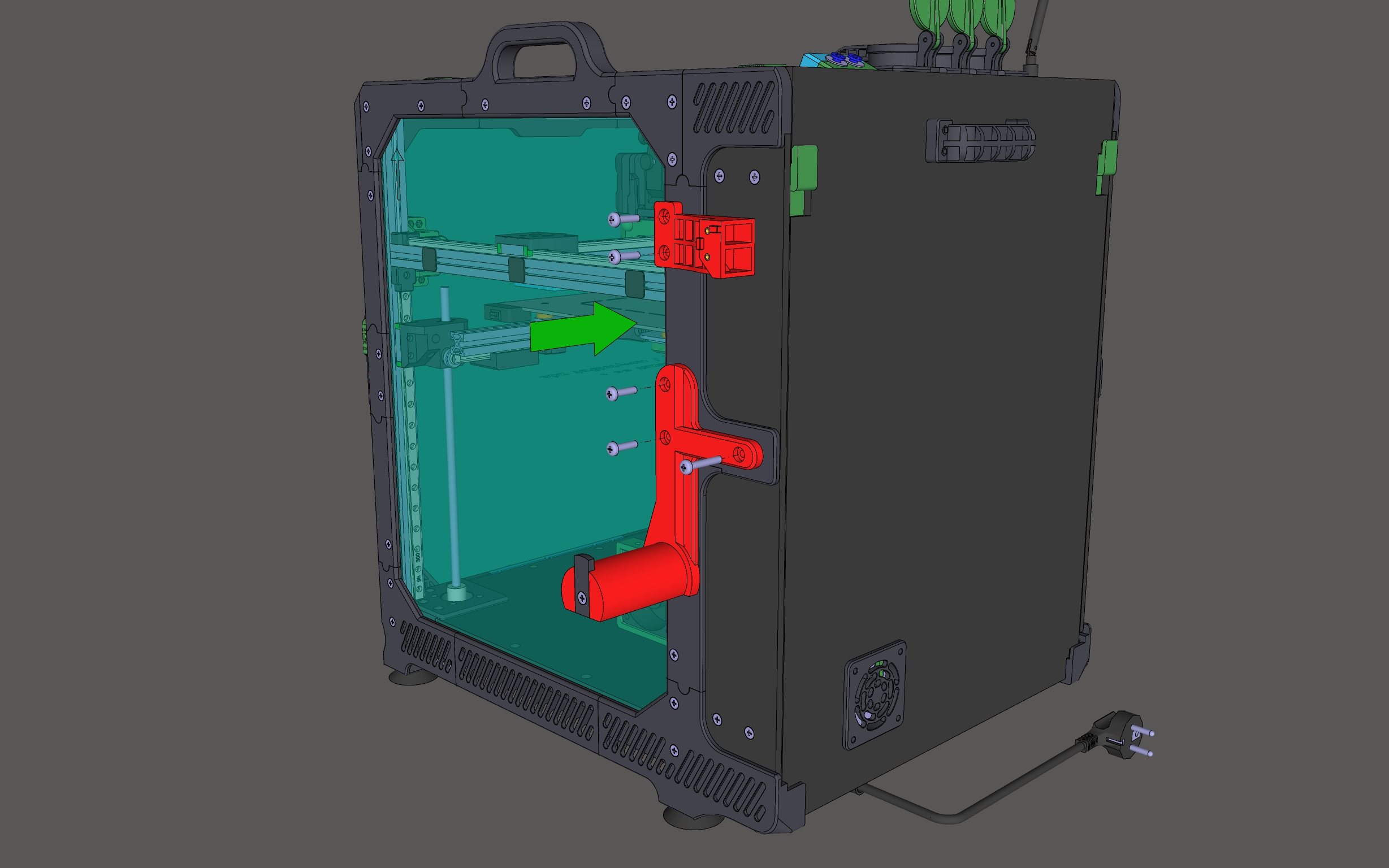

홀더를 부착하고 새로운 M5 라운드 헤드 20mm 스크류로 나사를 고정하세요:
(스풀 홀더의 합판을 통해 30 mm의 더 긴 M5 CS 스크루가 사용되며, M5 너트로 다른 쪽에 고정되어 있다는 것을 잊지 마세요)

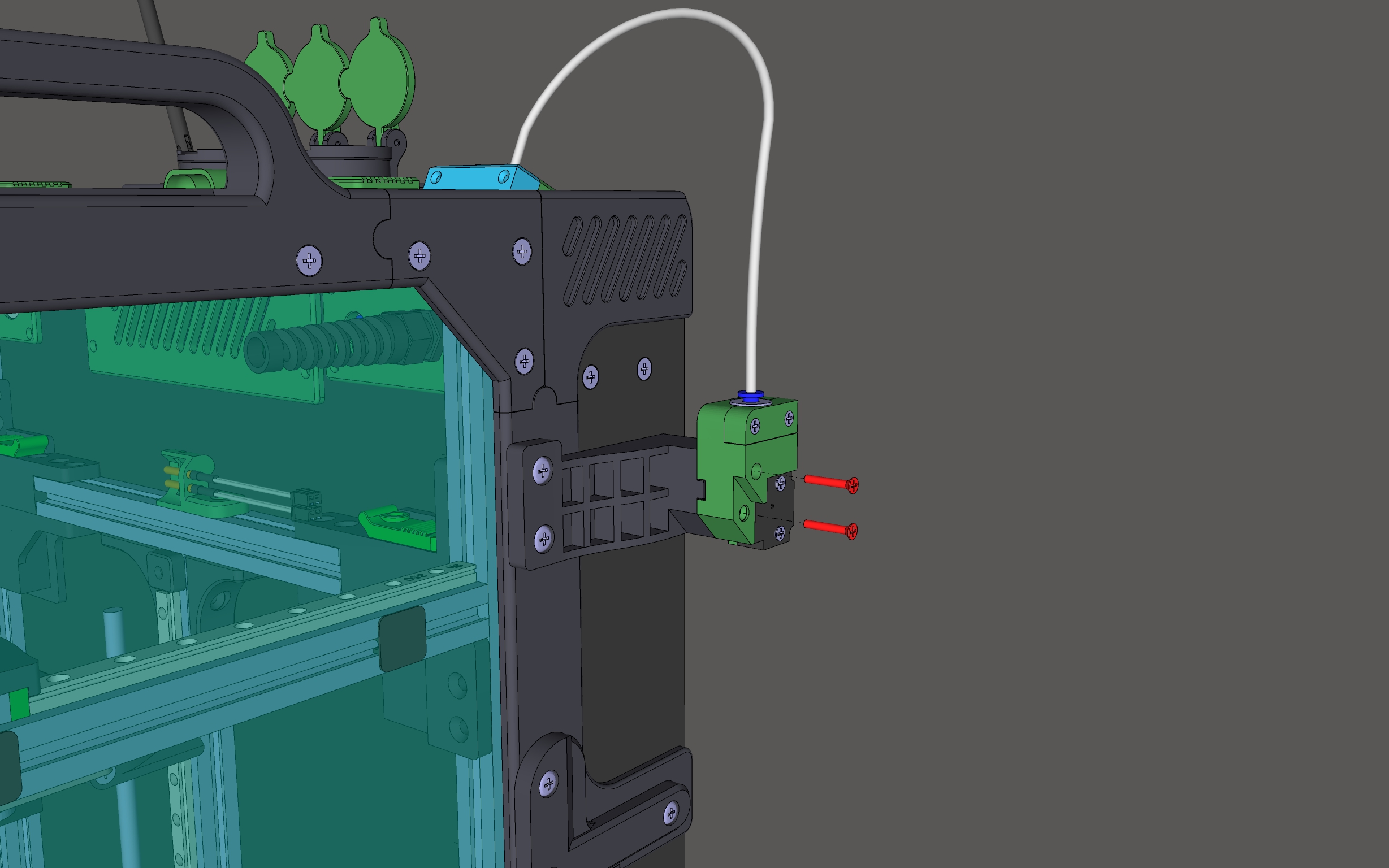

두 개의 M3 CS 20mm 나사를 사용하여 러운아웃 스위치 케이스 자체를 장착하십시오:

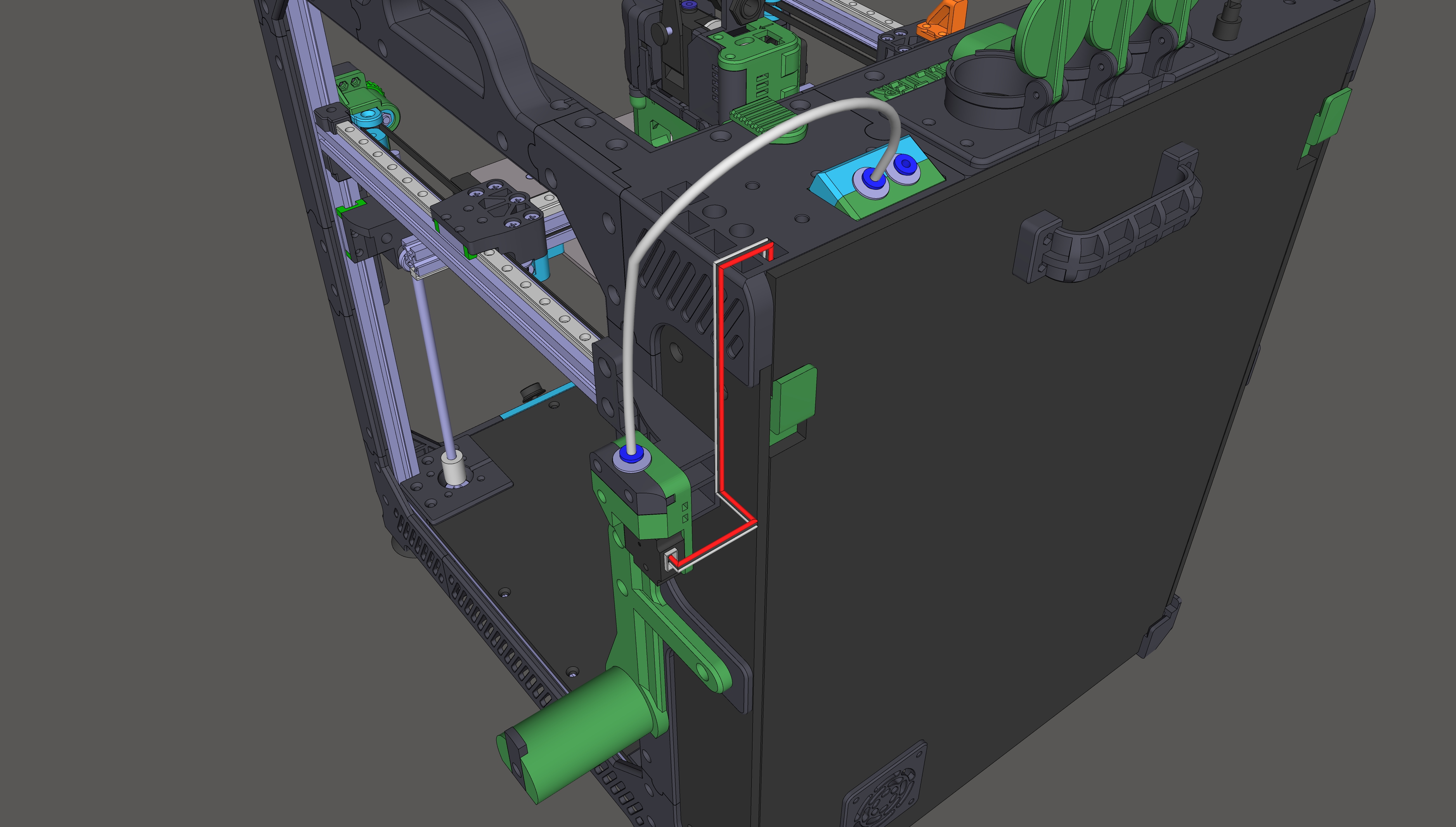

필라멘트 고갈 스위치 배선:
필라멘트 센서의 케이블은 통해 경로 변경이 가능합니다.코너 백 R.stl(그것은 강화 리브 중 하나에 케이블 통로가 있습니다):

... 또는 필라멘트 홀더 아래의 측면의 합판에 케이블을 위한 구멍을 드릴 수 있습니다.

로드맵:
드라이브 마운트 → 섀시 바닥부분 → 차체 상부 → 섀시 중간부분 → XY 축 → Z 축 → 전자제품 → 압출기 →필라멘트와 스풀→레벨업 애드온스 → 프루사 슬라이서 → 깃허브

다음 단계는 튜닝 설정입니다:레벨업 애드온스
