Einführung

Dies ist eine einfache Montagelösung zum Montieren vonUSBTO3DO-FZ1Für den Panasonic 3DO FZ-1 (PCB hergestellt vontzwmx, ursprünglichSataTo3DOvonFCare) in das Metallgehäuse des ursprünglichen optischen Laufwerks.

Zip-Tie-Löcher werden bereitgestellt, nur für den Fall, für alle ausgehenden Kabel.

Drucken

Drucke flach.

Installation

Entfernen Sie die obere Abschirmung des Laufwerks, indem Sie sie ausklinken.

Löse die 4 Schrauben von den Querbalken (können sehr fest sein, man muss einen Schraubendreher verwenden, der sehr gut passt).

Ziehen Sie die beiden Flachbandkabel von der Motherboard-Seite des 3DO ab.

Entfernen Sie das ursprüngliche Laufwerk mit den angeschlossenen Flachbandkabeln, indem Sie die 5 Sätze von M2-Schrauben mit Unterlegscheiben lösen.

An diesem Punkt solltest du das gesamte notwendige Löten abschließen, bevor du die Halterung auf dem ODE-Board installierst!

Installieren Sie das Flachbandkabel auf dem ODE. Achten Sie auf die richtigen Seiten.

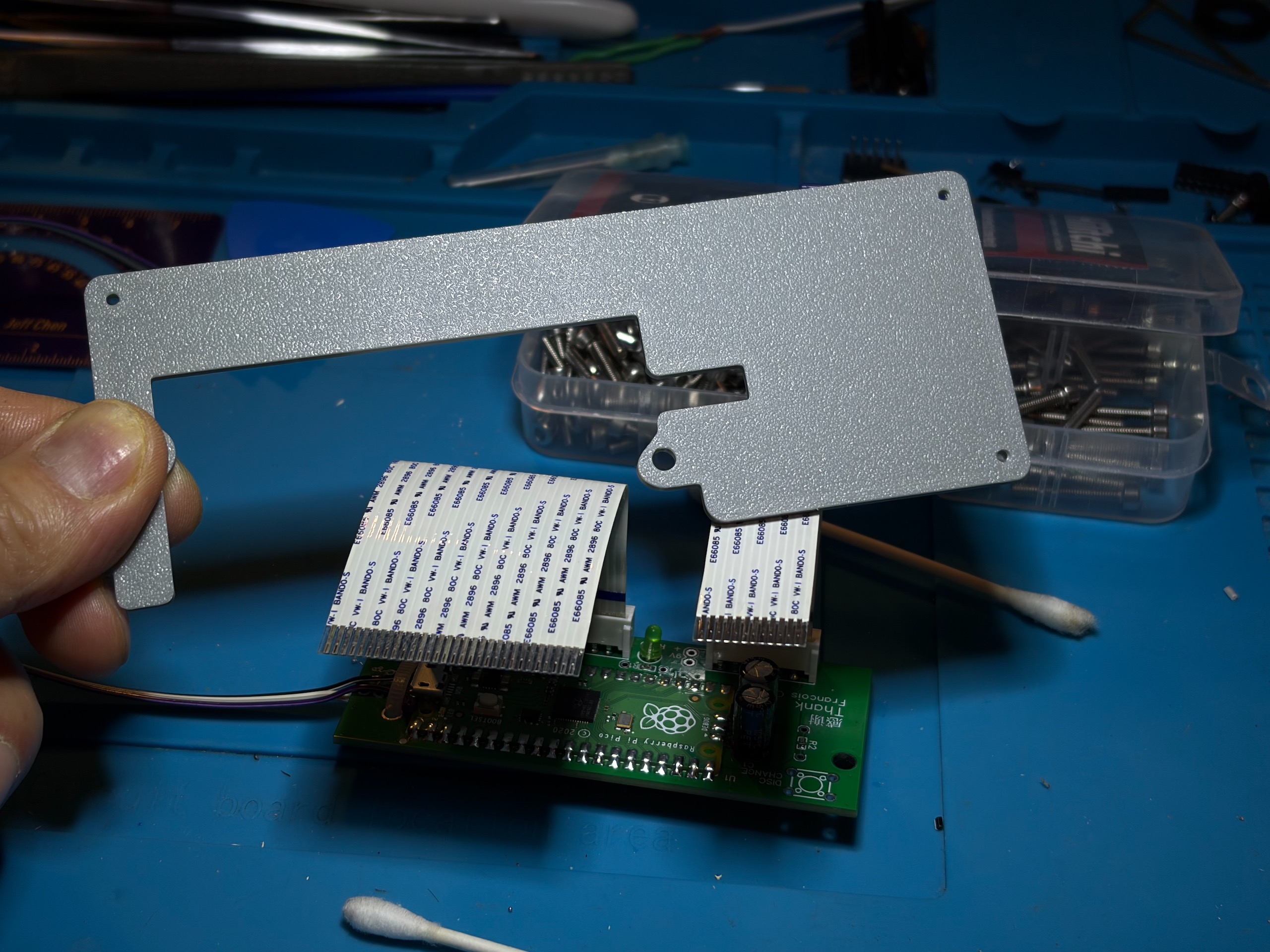

Montieren Sie den ODE auf das gedruckte Teil mit Ihren bevorzugten M3-Schrauben und Muttern.

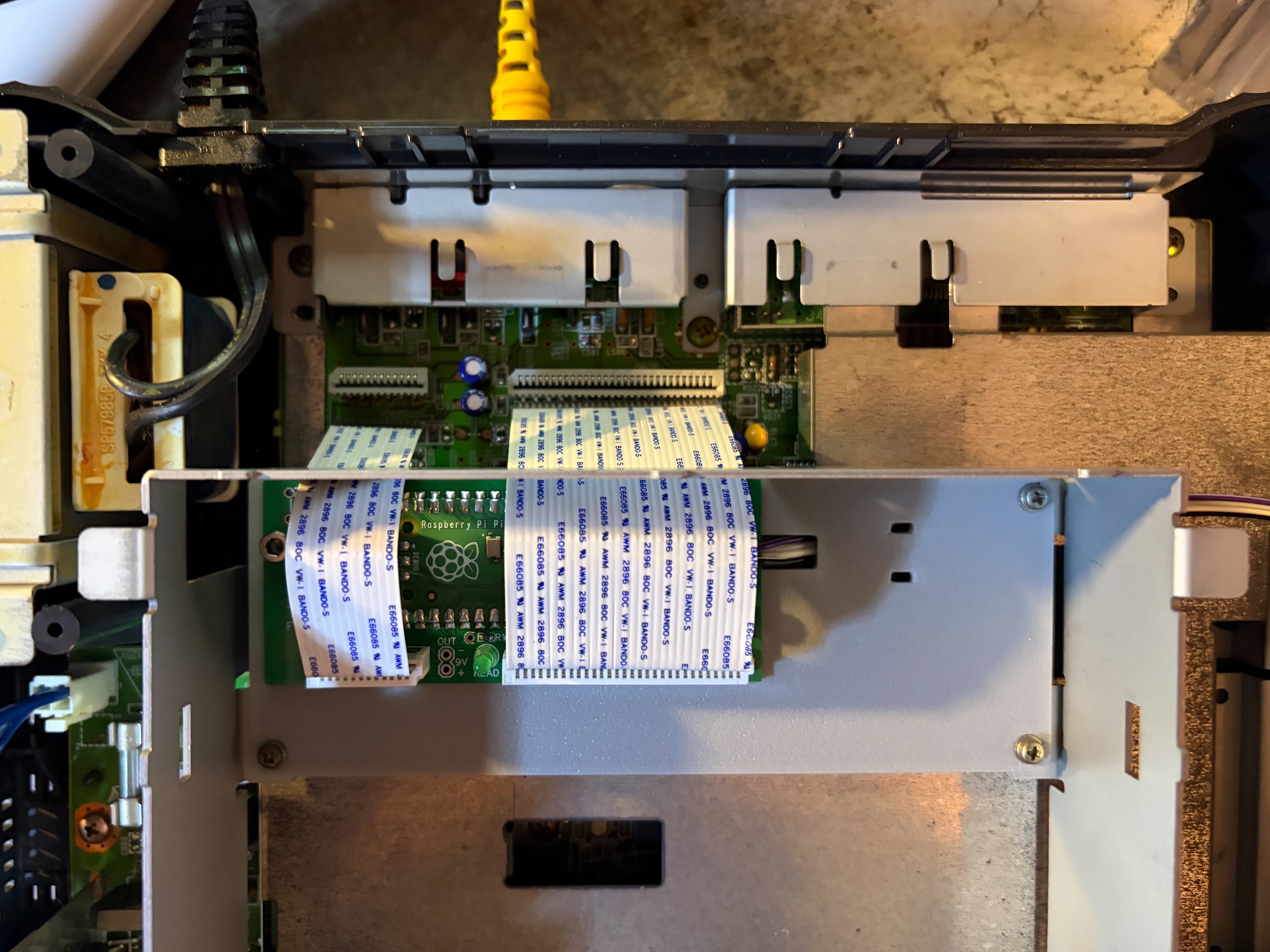

Montieren Sie das Teil wieder in das Metallgehäuse des Laufwerks mit 3 der 5 Schrauben und Unterlegscheiben.

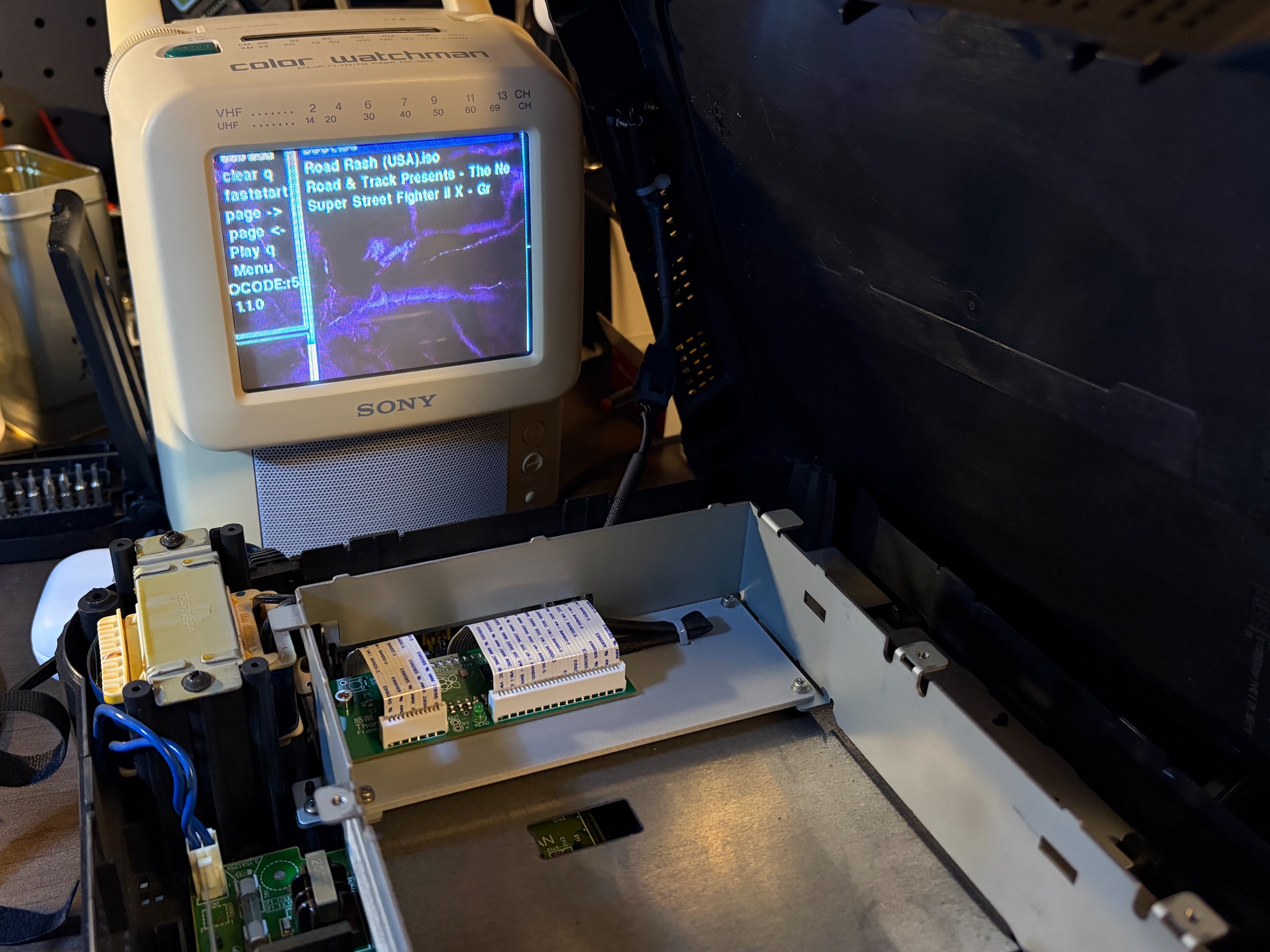

Installiere die Querträger und die Metallabschirmung erneut.
