Экструдер Basic.Это стандартный экструдер, включенный в проект 3D-принтера Sandworm и предоставляемый бесплатно. Он обеспечивает надежную работу для повседневных потребностей в печати.

Для тех, кто ищет расширенные функции, такие как освещение NeoPixel и светодиоды состояния, ознакомьтесь сЭкструдер Pro.Обновление доступно в качестве платного взноса.

Непечатные части, использованные в этом разделе:
◦ Теплоотвод:Trianglelab.Радиатор TCHC TD6S (для сопла TUN)
◦ Термостойкий элемент: Volcano CHC (керамическое нагревательное ядро) -Trianglelab.115 ватт.
◦ BL Touch/ 3D Touch,Trianglelab.
◦ Вентилятор 30x30x10 24V (2 шт. для радиатора головки экструдера и охлаждения двигателя Nema 17).3DSway.)
◦ TurboFan 4020 24V (охлаждение слоя печати, шариковый подшипник,Магазин 3D-печати.)
◦ Экструдер BMG + рекомендуется:Trianglelab.Обновление экструдера DDB 2.0: корпус для правой руки.
◦ Плата CanBus EBB42 (Bigtreetech.)
◦ U2C V1.2 (для проводки CanBus,Bigtreetech.)
◦ Шаговый двигатель Nema17 Stepperonline 17HS08-1004S (Steppperonline) 20,5 мм (или толщина 23 мм)
◦ TUNTrianglelab.Сопло.

◦ Кабельные втулки PG9 (с антиизгибающимся пластиковым пружинным механизмом)
◦ Выключатель концевой остановки.

Руководство по экструдеру Basic:


1. Установите гайки с термофиксацией вMain_bottom.stlЧасть:

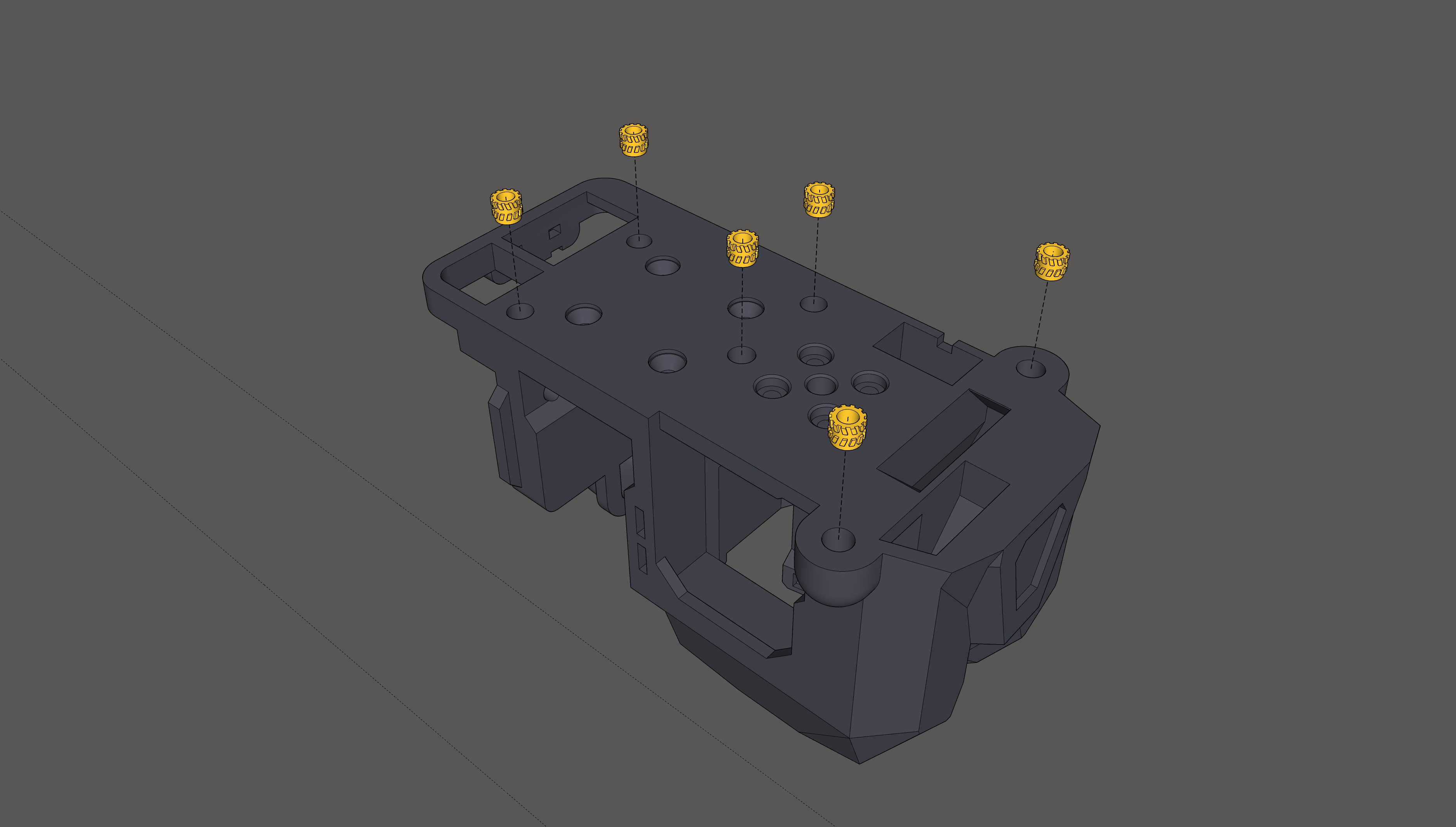

Шесть гаек с термофиксацией сверху:

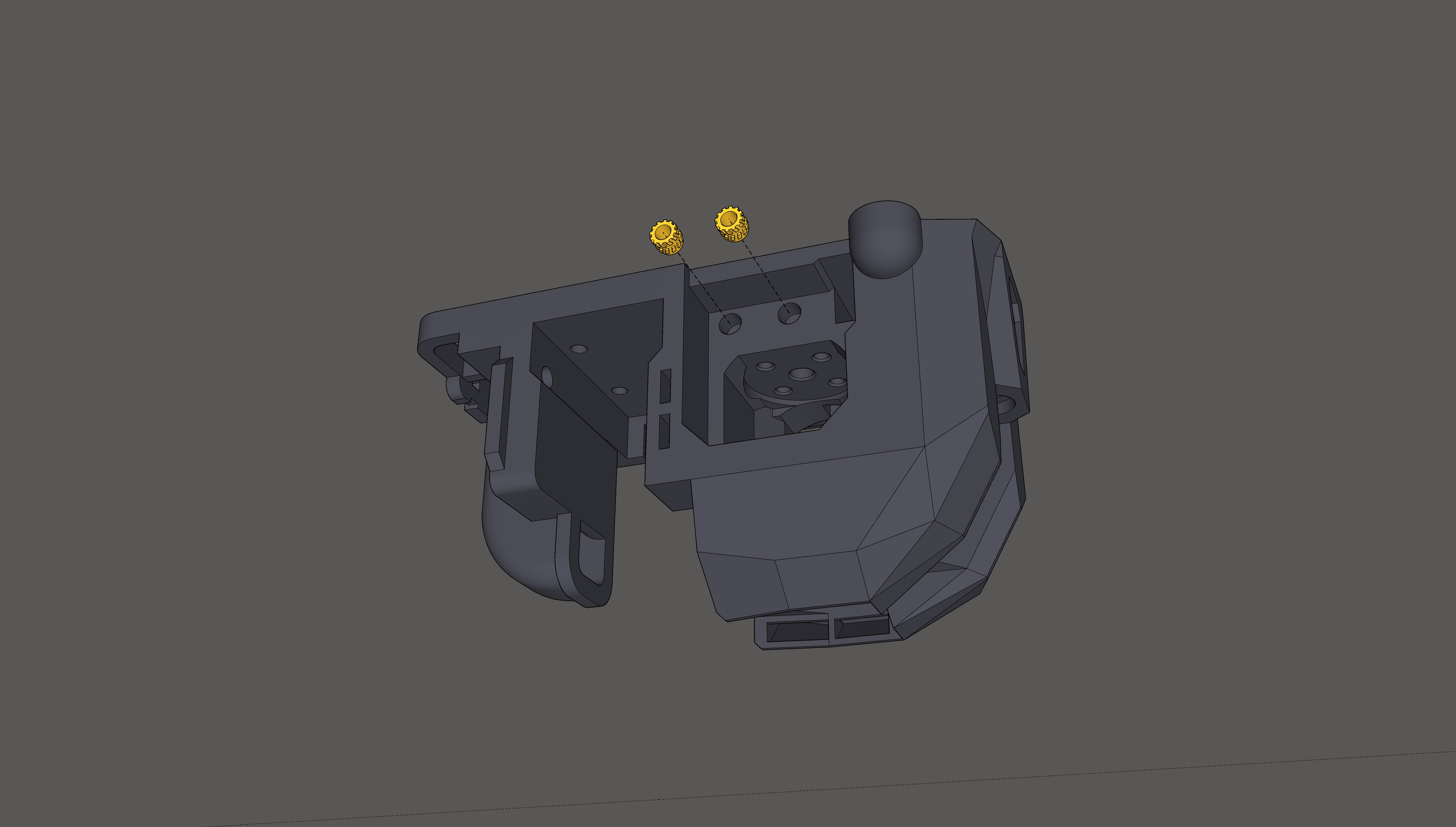

Двое сзади (для обложки Enstop):

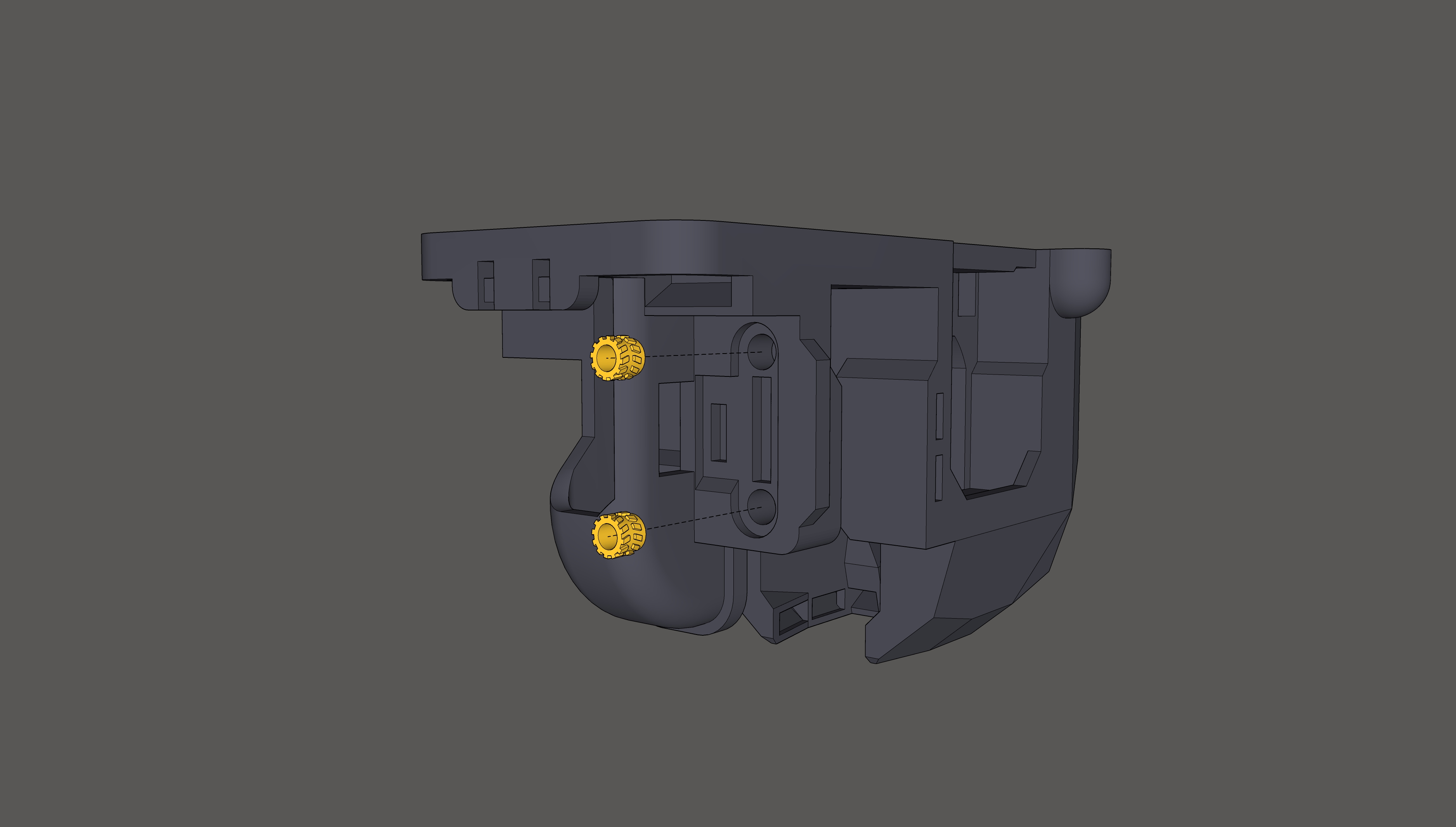

Два сбоку (для обложки для фанатов):

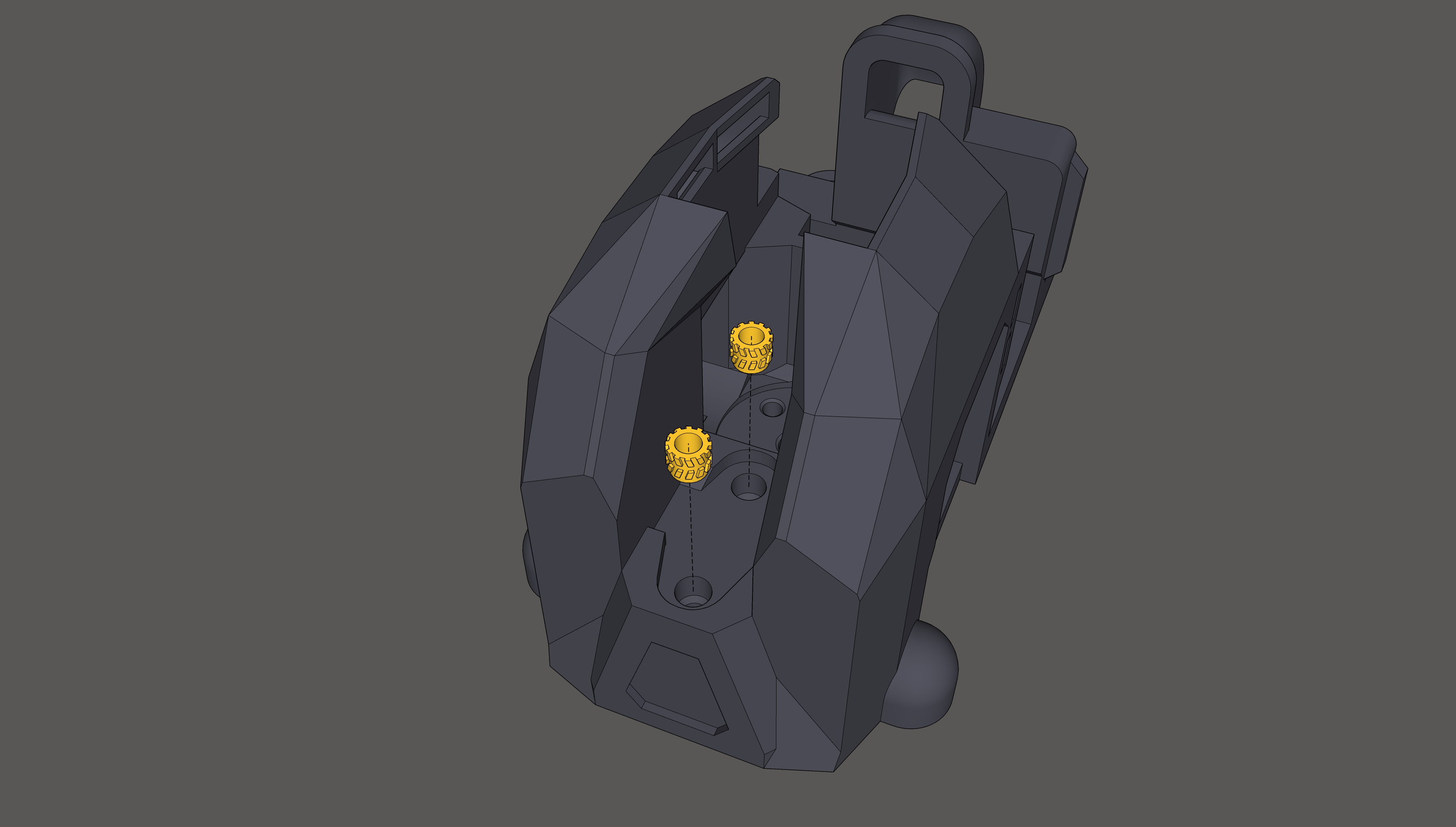

И два снизу (для 3D-Touch):

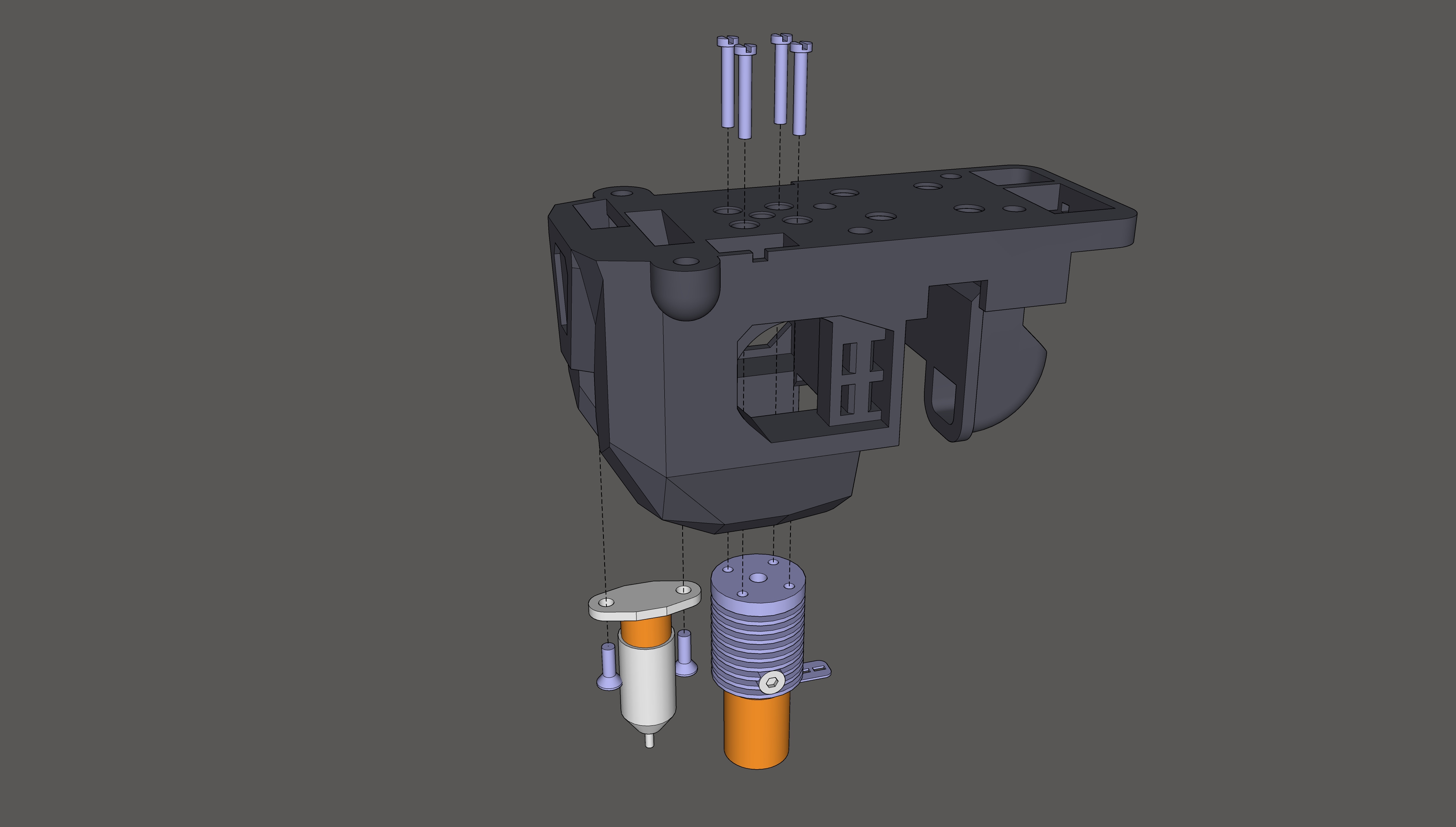

2. Установка горячего элемента и 3D-тач:

Чтобы установитьГорячий элемент.(Радиатор Trianglelab TD6S с CHC Volcano) использует 4 винта с круглой головкой M2.5 длиной 16 мм.(Здесь нет винтов M3!), для Trianglelab.3D-Touch.Используйте 2 винта M3 CS длиной 10 мм, как показано на картинке:

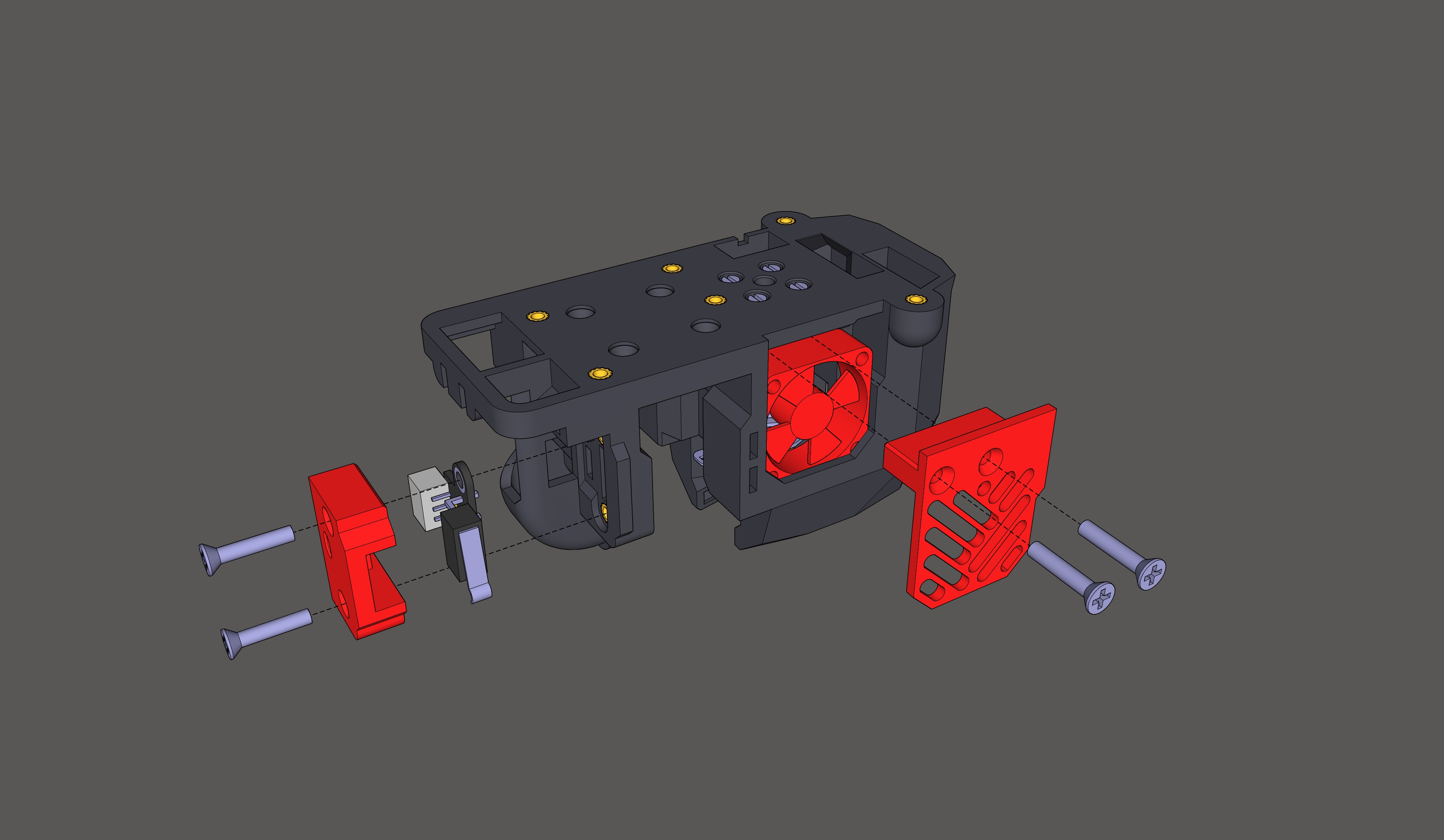

3. Вентилятор и выключатель остановки.
УстановитеФан30x30x10 мм для радиатора иКонечное положениеИспользуя винты M3 CS 16 мм, как показано на картинке:

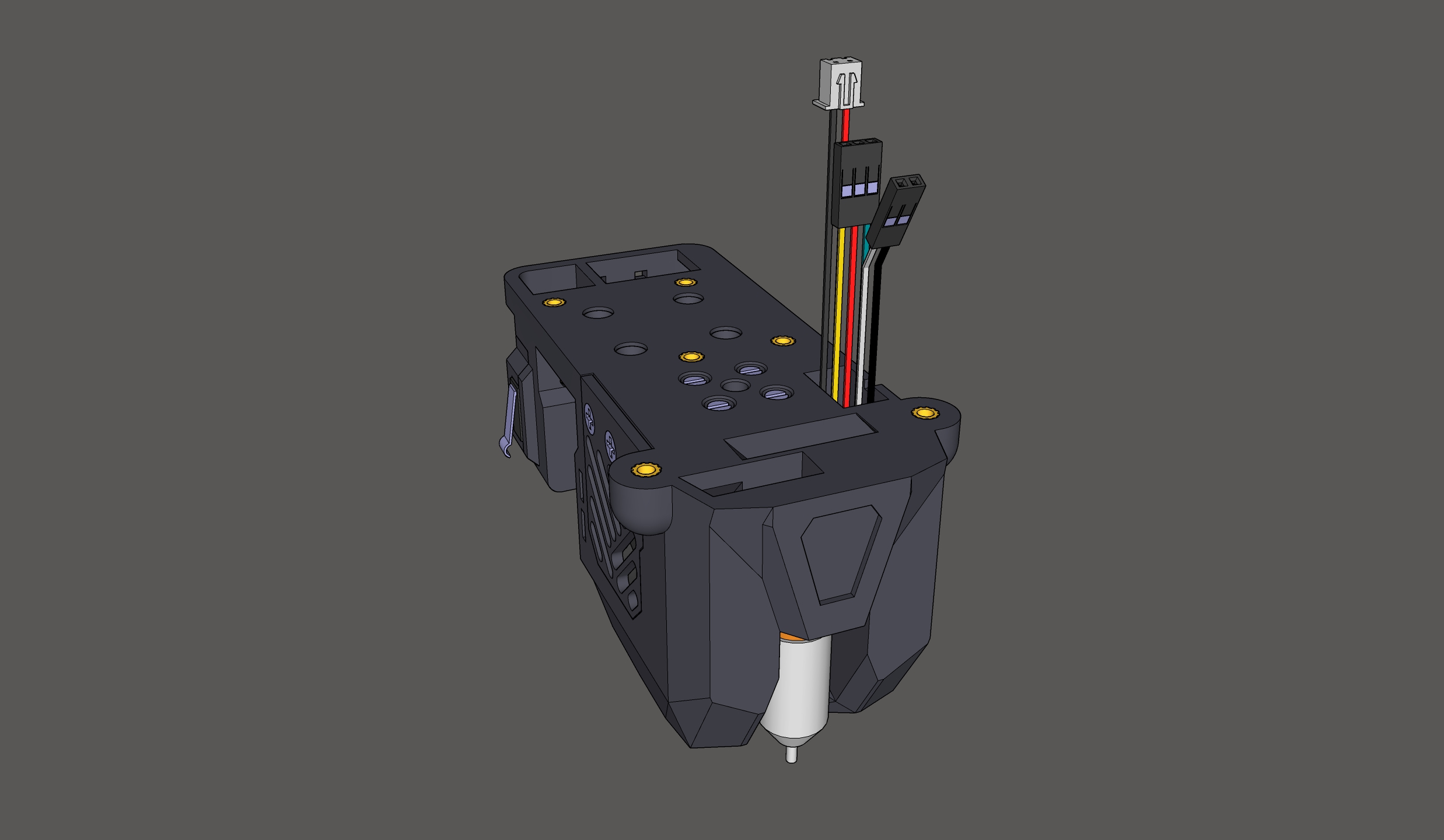

Прокладка кабеля:
МаршрутизируйтеФан.иКабели с функцией 3D-Touch.через отверстие вГлавное_нижнееМодель:

4. Ремни и тележка.
Начните с левых ремней.перед монтажомЭкструдер на каретке MGN12H!

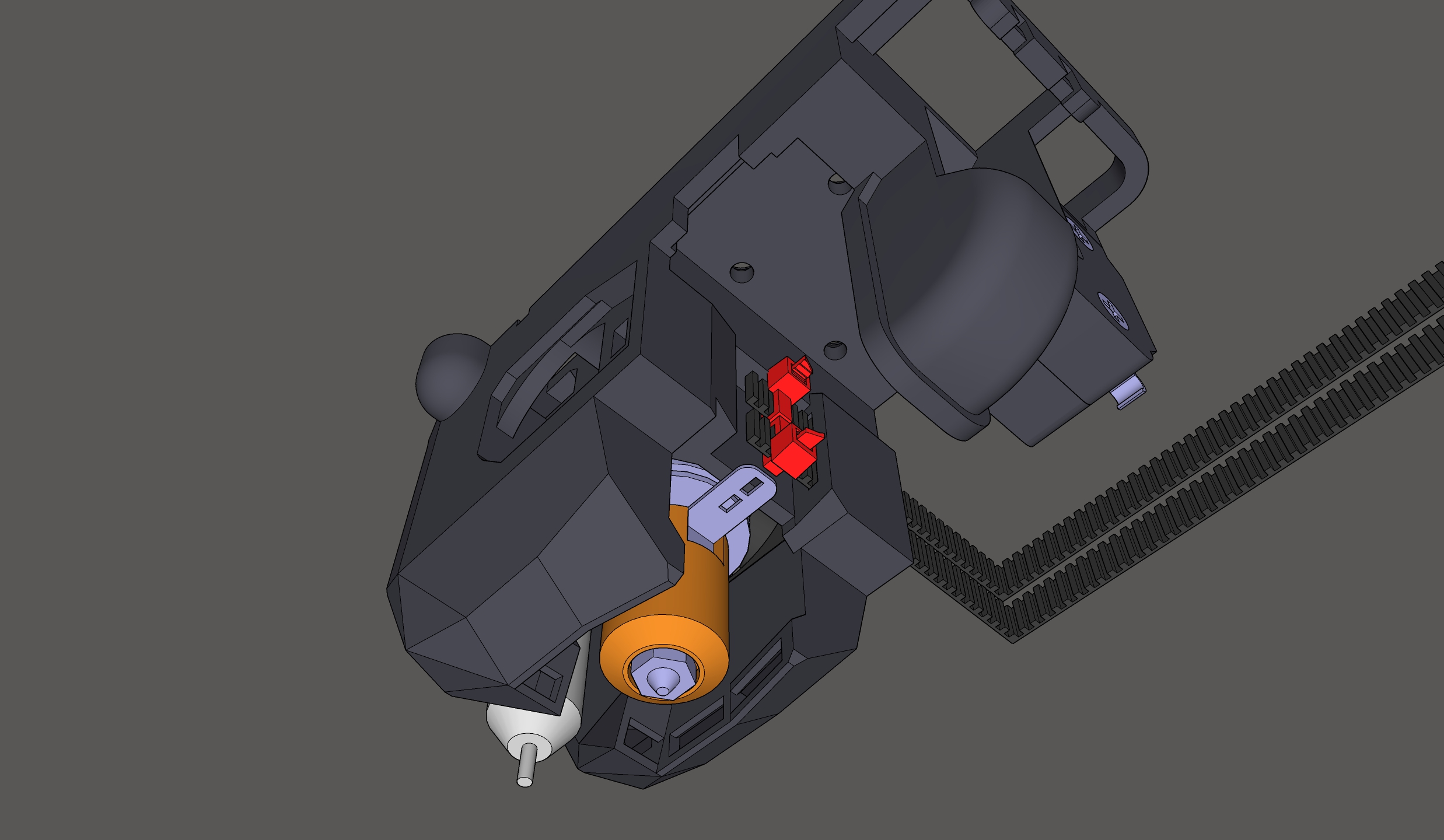

Закрепите ремни на левой стороне на их концах с помощью кабельных стяжек:
(Примечание: нейлоновые застежки-молнии обладают хорошей термостойкостью и не ослабевают при нагреве камеры, в отличие от винтов и напечатанных деталей под давлением.)

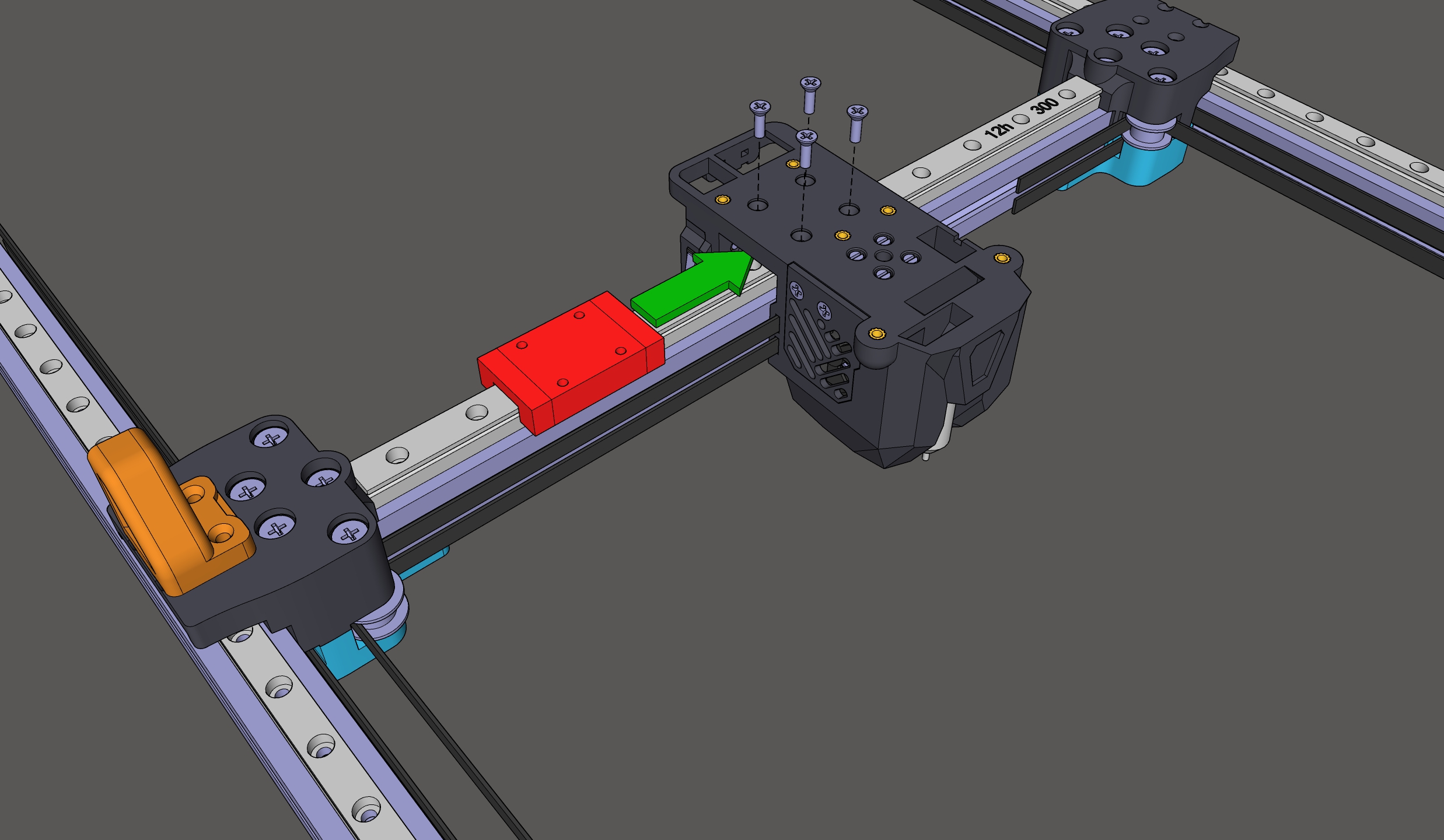

Повозка:
ПереместитеВагон MGN12h.вГлавное_нижнееМодель сбоку и завинтите её.4 раза. Винты M3 L10mm CS.:

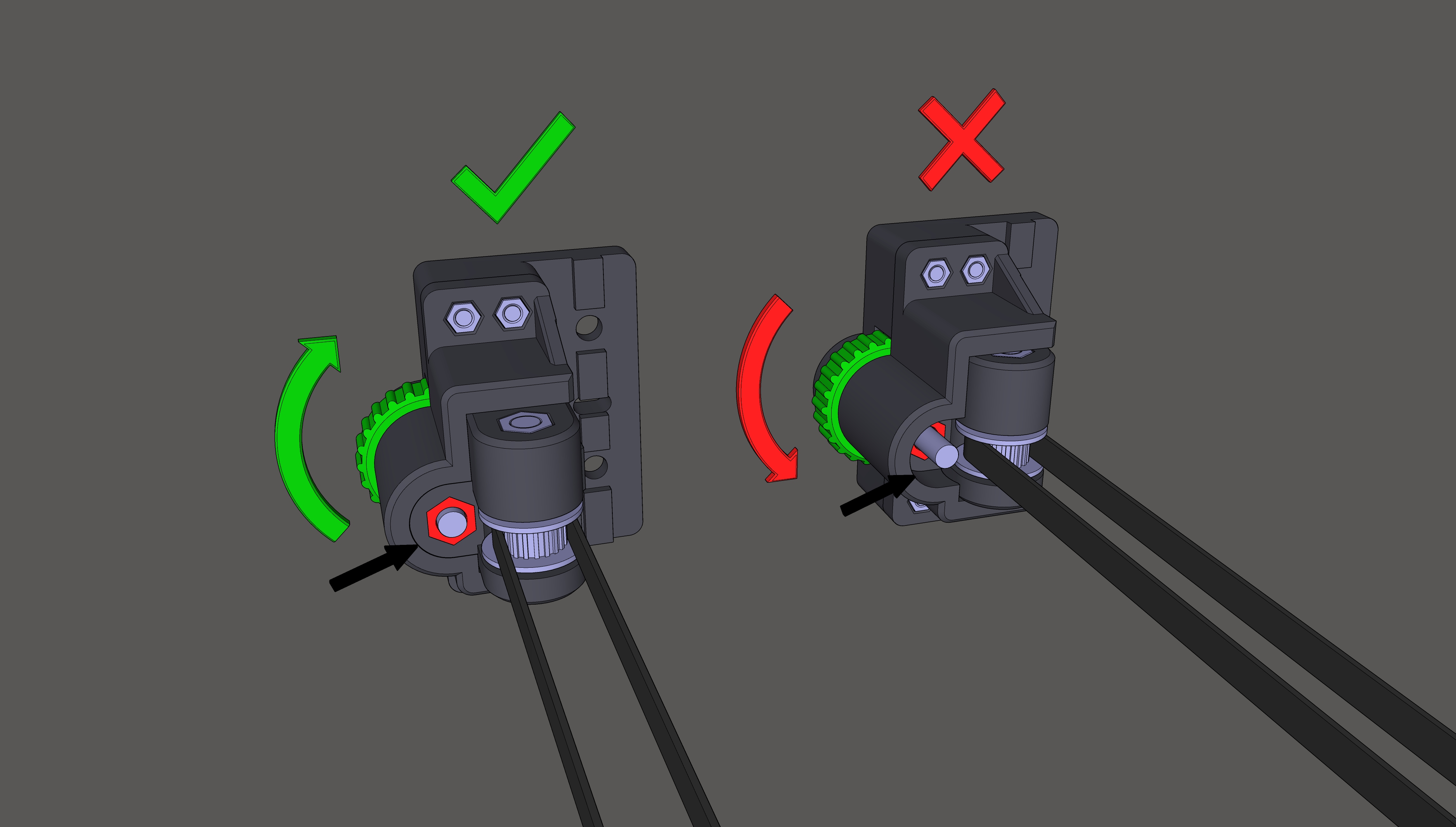

Выравнивание натяжителей ремней:
Перед тем, как прикрепить другие концы ремней с помощью застежек-молний, сначалаРасслабиться.Оба (правые и левые)Натяжители ремней.до их максимальной вместимости, как показано на картинке:

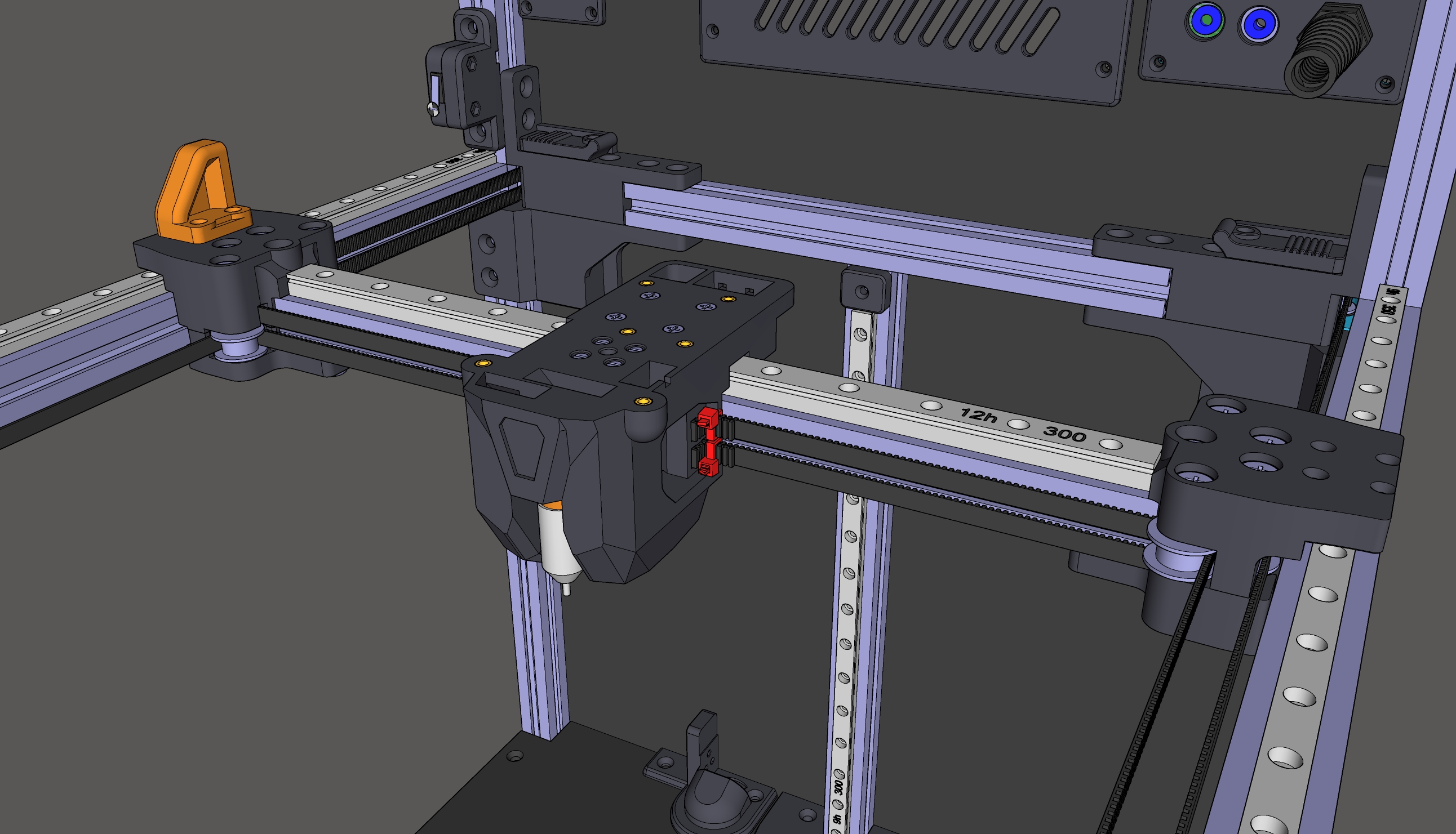

Закрепите ремни с правой стороны на их концах с помощью застежек-молний:
После закрепления концов застежек-молний вы можете натянуть ремни с помощью натяжителей ремней.

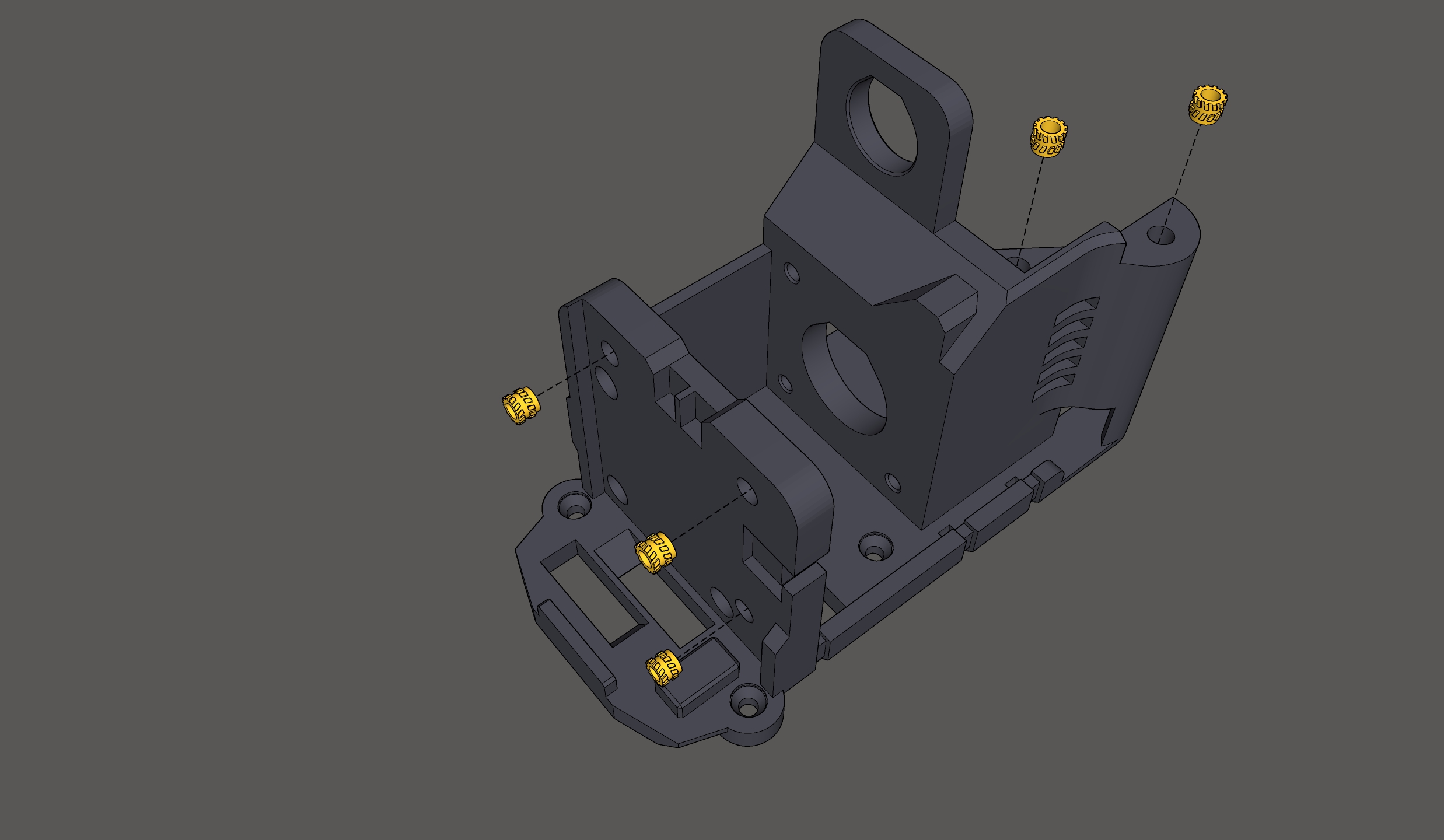

5. Подготовьте модель Main_Top:
Вставьте 5 теплоусадочных гаек в модель.

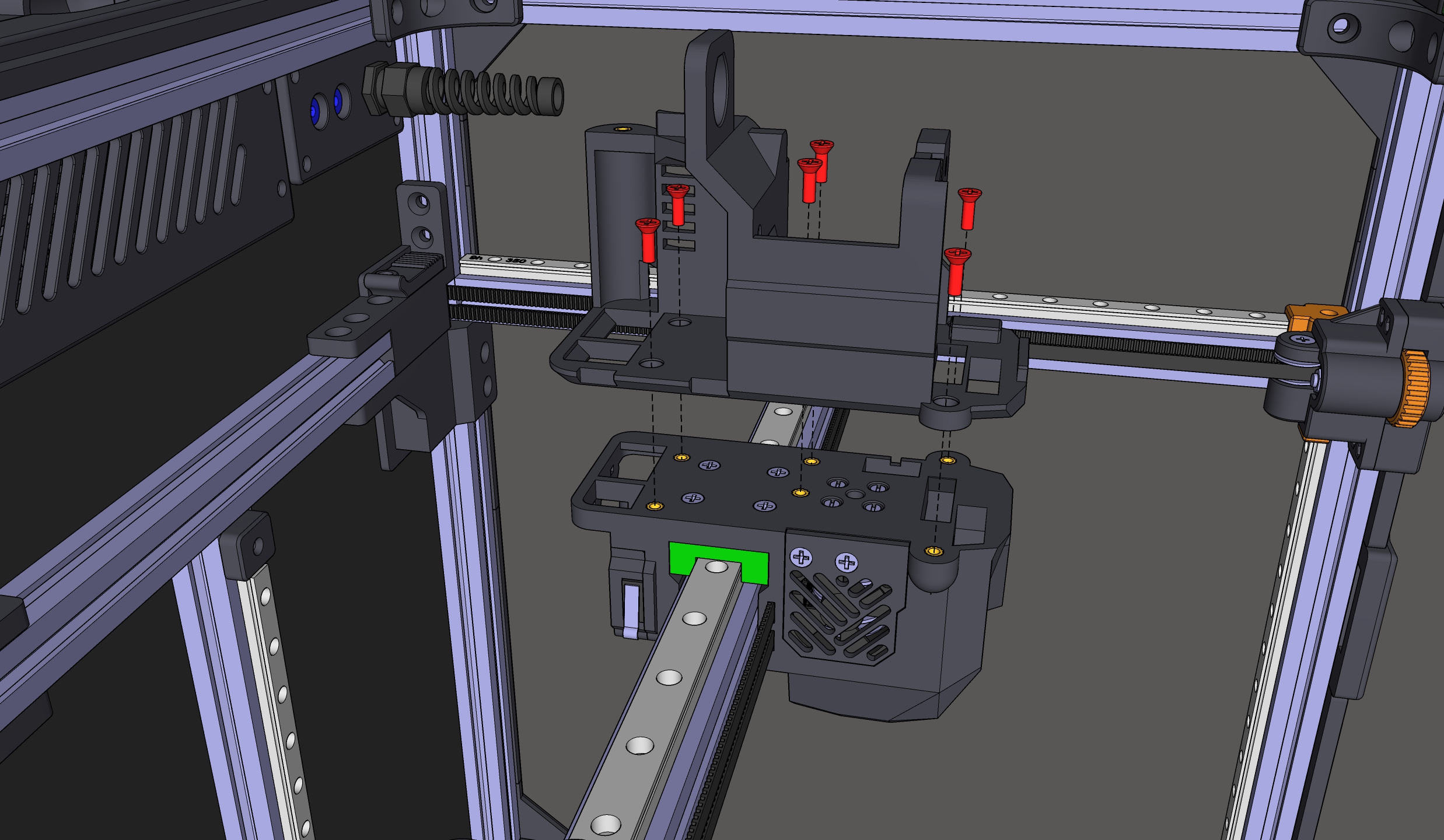

УстановитеГлавное_ВерхнееМодель дляГлавное_нижнеек шестиМ3, 10 мм.Винты:

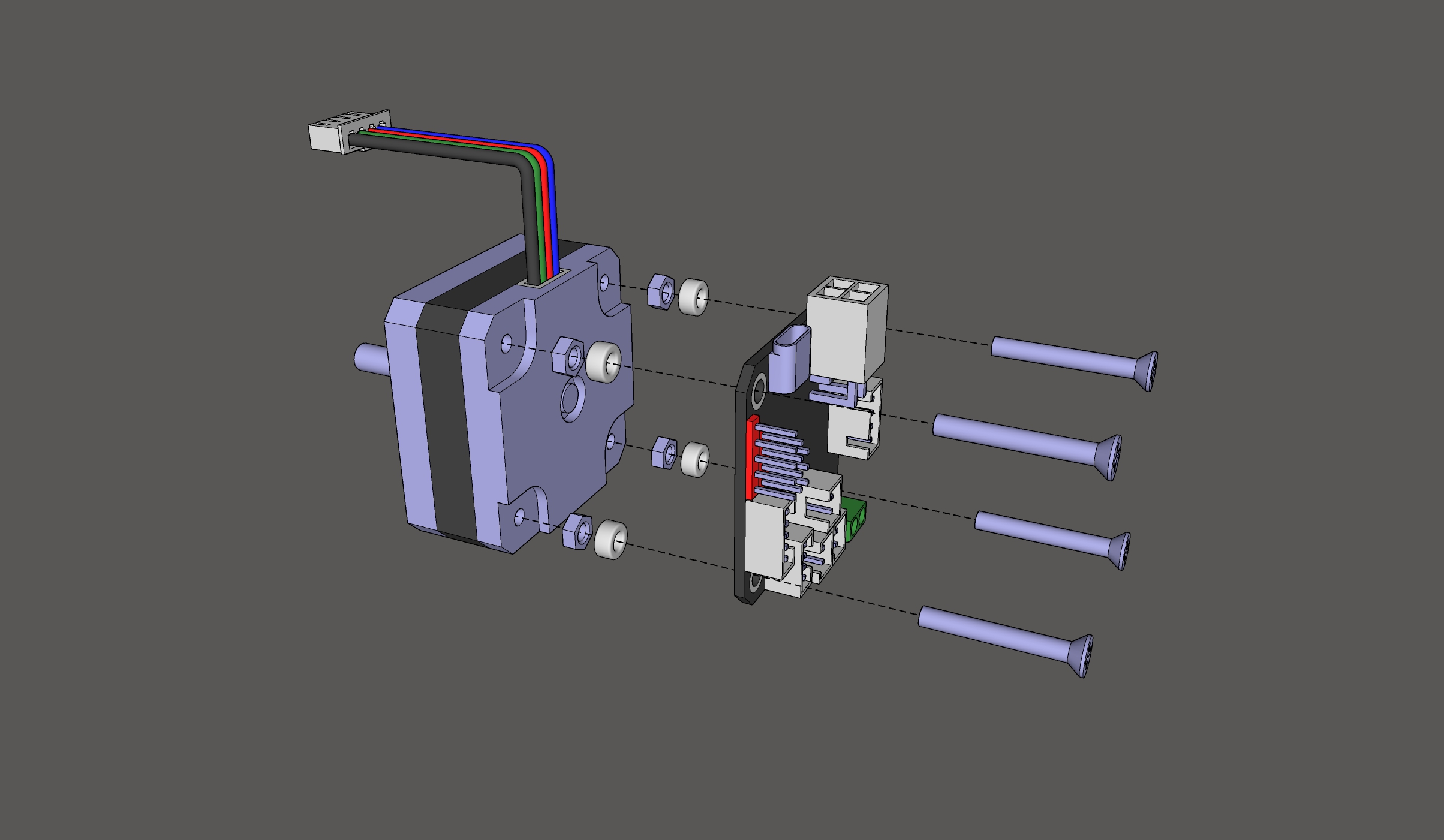

6. Сборка шагового двигателя и EBB42:
◦ Руководство для: шагового двигателя Nema17: Stepperonline 17HS08-1004S, реальная длина 20,5 мм (42*42*20,5 мм)
◦ Выньте четыре оригинальных винта из шагового двигателя (с помощью отвертки PH2).

◦ Длина новых заглубленных винтов M3 для EBB42 и шагового двигателя составляет24 мм.- Обрежьте винты M3 30 мм с помощью Dremel и отрезного диска (Примечание: для винтов CS длина измеряется включая головку винта. Если вы обрежете полукруглые винты, которые находятся в комплекте EBB, вы укоротите длину их резьбы до23 мм., а не до 24 мм)

◦ Используйте гайки M3 в 4 раза больше в качестве дополнительных шайб (к пластиковым, которые поставляются вместе с EBB42 от Bigtreetech), чтобы выровнять углубления на углах двигателя.

Для более длинного типа двигателя Usongshine 17HS4023 (42*42*23 мм) нет необходимости добавлять дополнительные гайки М3 в качестве шайб. Длина резьбы винта М3 с полукруглой головкой в этом случае составляет 24 мм.


7. Установка экструдера BMG:

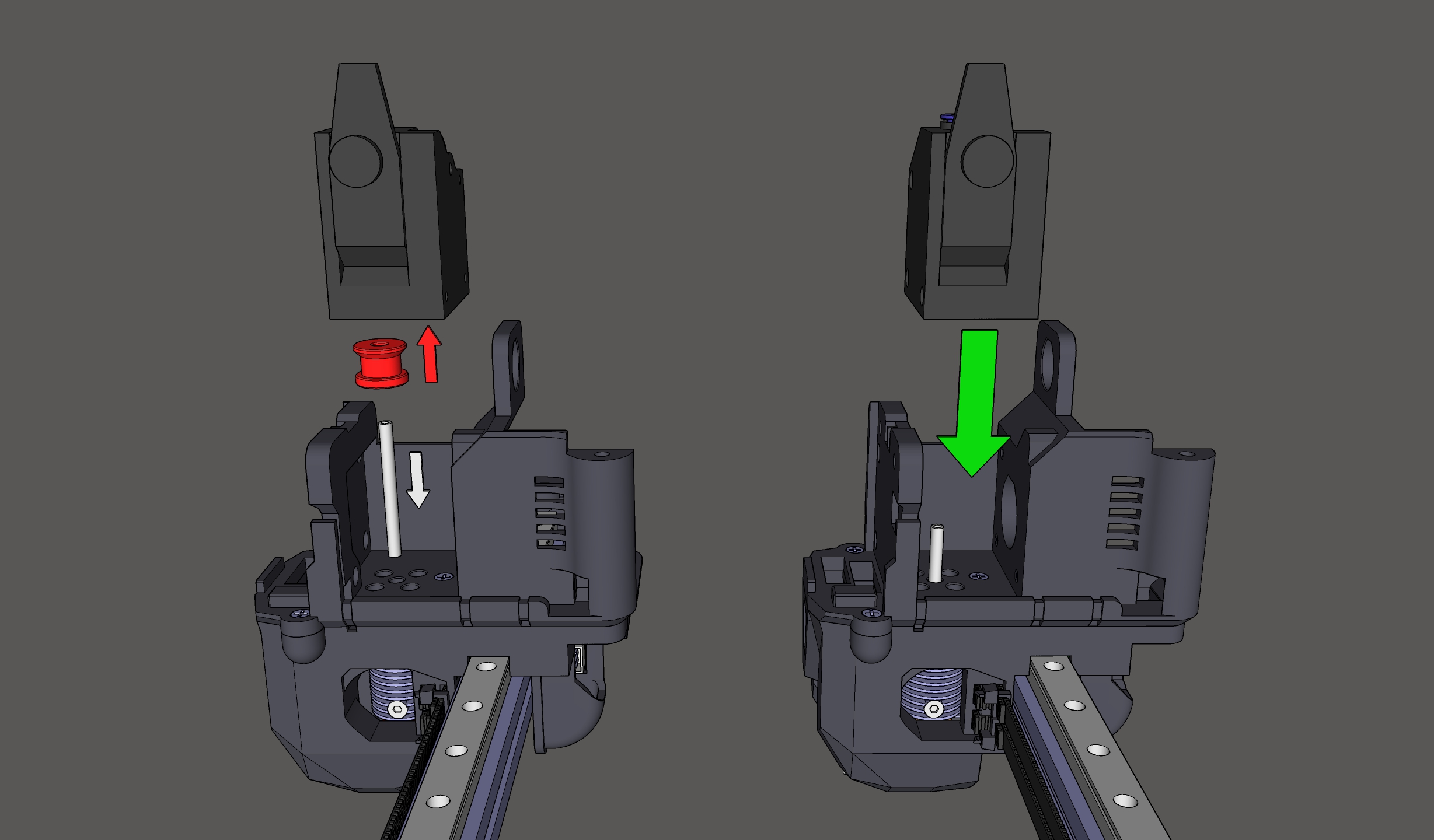

Левое изображение:ВставьтеPTFE_Grommet-insert_into_BMG.stlПоместите модель (красная на изображении) в экструдер BMG. Укоротите ПТФЭ-трубку до необходимой длины.44,8 мм.(вИнструменты.В этом разделе вы можете распечатать шаблон Extruder_PTFE_Length_44.8mm_Cutter.stl для укорочения, а затем вставить укороченную ПТФЭ-трубку в базовый экструдер.

Правое изображение:Наконец, просуньте весь экструдер BMG на ПТФЭ.

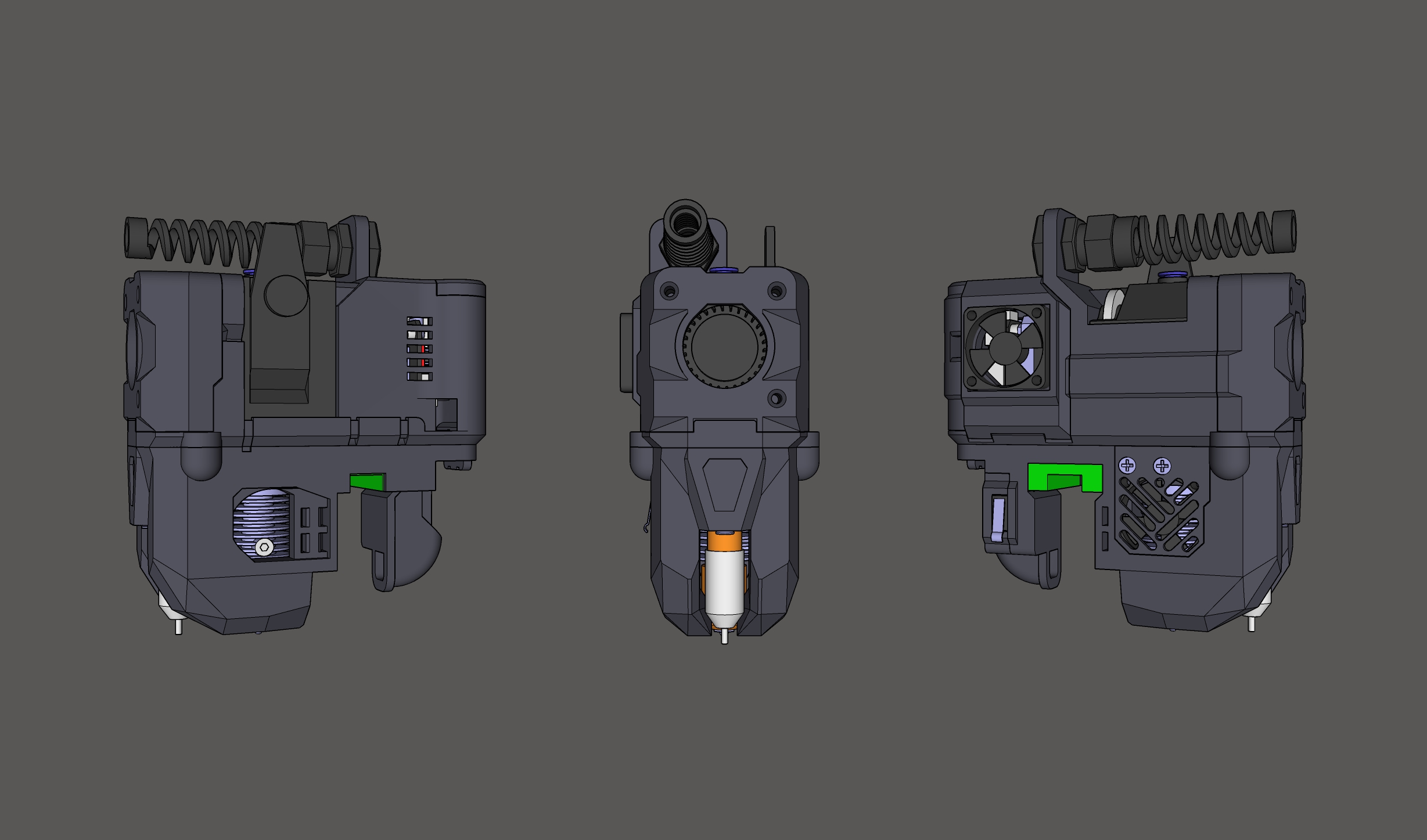

8. Финал:

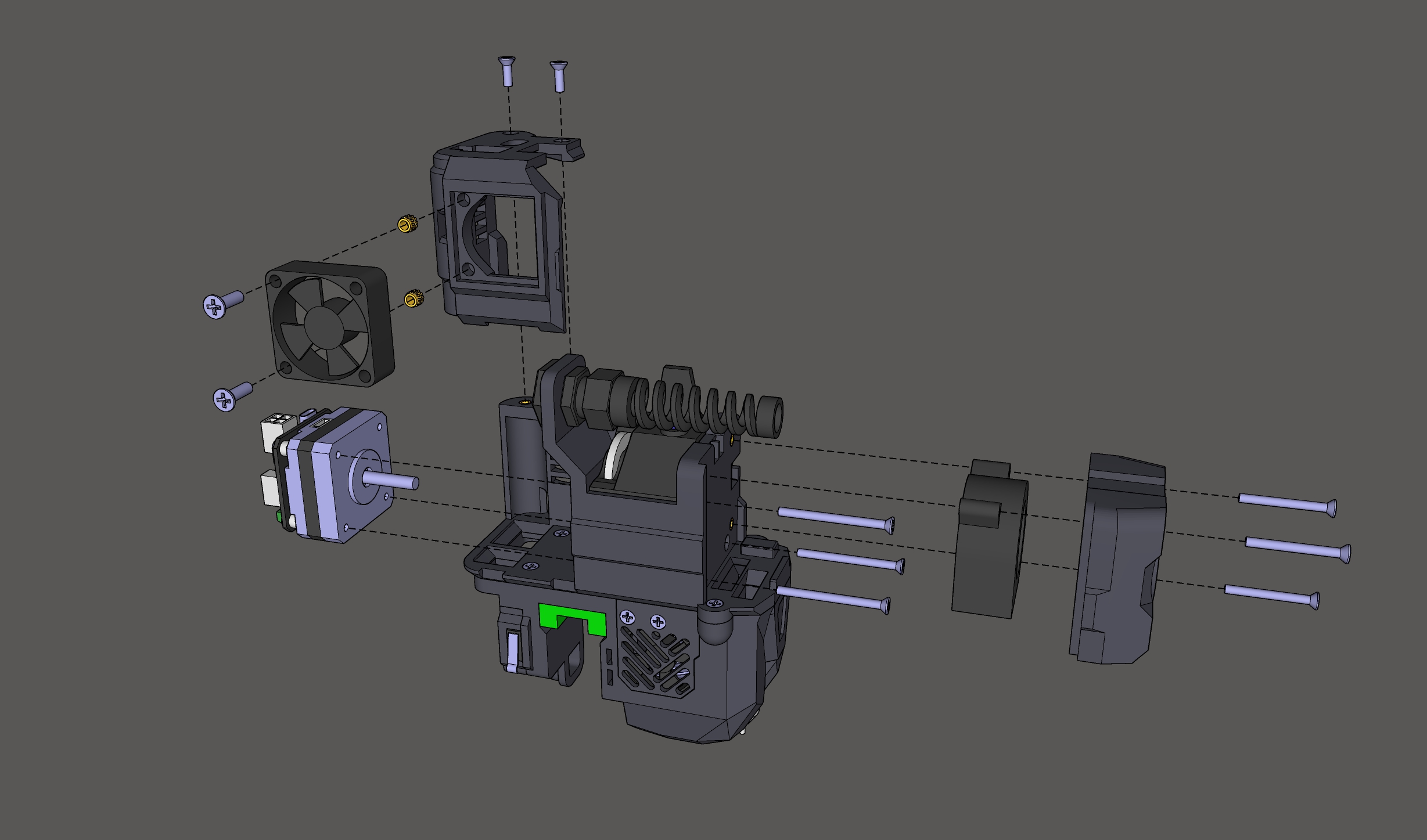

Соберите верхнюю часть экструдера, как показано на рисунке ниже:

Дорожная карта:
Драйв Маунт → Днище шасси. → Верхняя часть шасси. → Шасси Среднее. → Ось XY. → Ось Z. → Электроника. →Экструдер.→ Филамент и катушка.  →Дополнения Levelup. → PrusaSlicer. → GitHub.

Следующий раздел - этоЭлектроника.(если у вас его пока нет) илиФиламент и катушка.
