サンドウォーム3Dプリンタ - シャーシの中部：

案内標識：

• メイン

• ボードのスキーム

• ドライブマウント

• XY軸

• Z軸

• シャーシトップ

• シャシーの中央部

• シャーシの底部

• 電子機器

• エクストルーダー

• フィラメントとスプール

• レベルアップアドオン

• PrusaSlicer

• ツール

• 部品表(BOM)

• ギャラリー

このセクションで使用されている非印刷部品：
◦ 古いボールペンからのばね(ドアハンドル機構用)

◦ M5ネジの長さ：16 mm
◦ M5 Tナット

◦ ドアハンドル用のM3ネジとM3ナットの一部の長さのタイプ

◦ 2つサイドウォールの合板右と左：
合板を取り付けるための：10本のM5ネジ
これらのボードは、セクションで見ることができます。ボードのスキーム

写真に従って印刷された部品を割り当ててください。

正面視：

左側：

後ろからの眺めDINクランプ(赤で示されています)について：

ドアハンドルの組み付けスキーム：
- 6個のM3ナットとペンスプリングを挿入する。

(スティック発泡テープフレームの反対側に。ドアロック) - ドアフックにかかる逆圧力として作用し、振動を防止するうえで役立ちます)

準備したものを挿入してください。合板のサイドウォールパネルを取り付け、M5の30 mmネジとM5のナットで固定します。

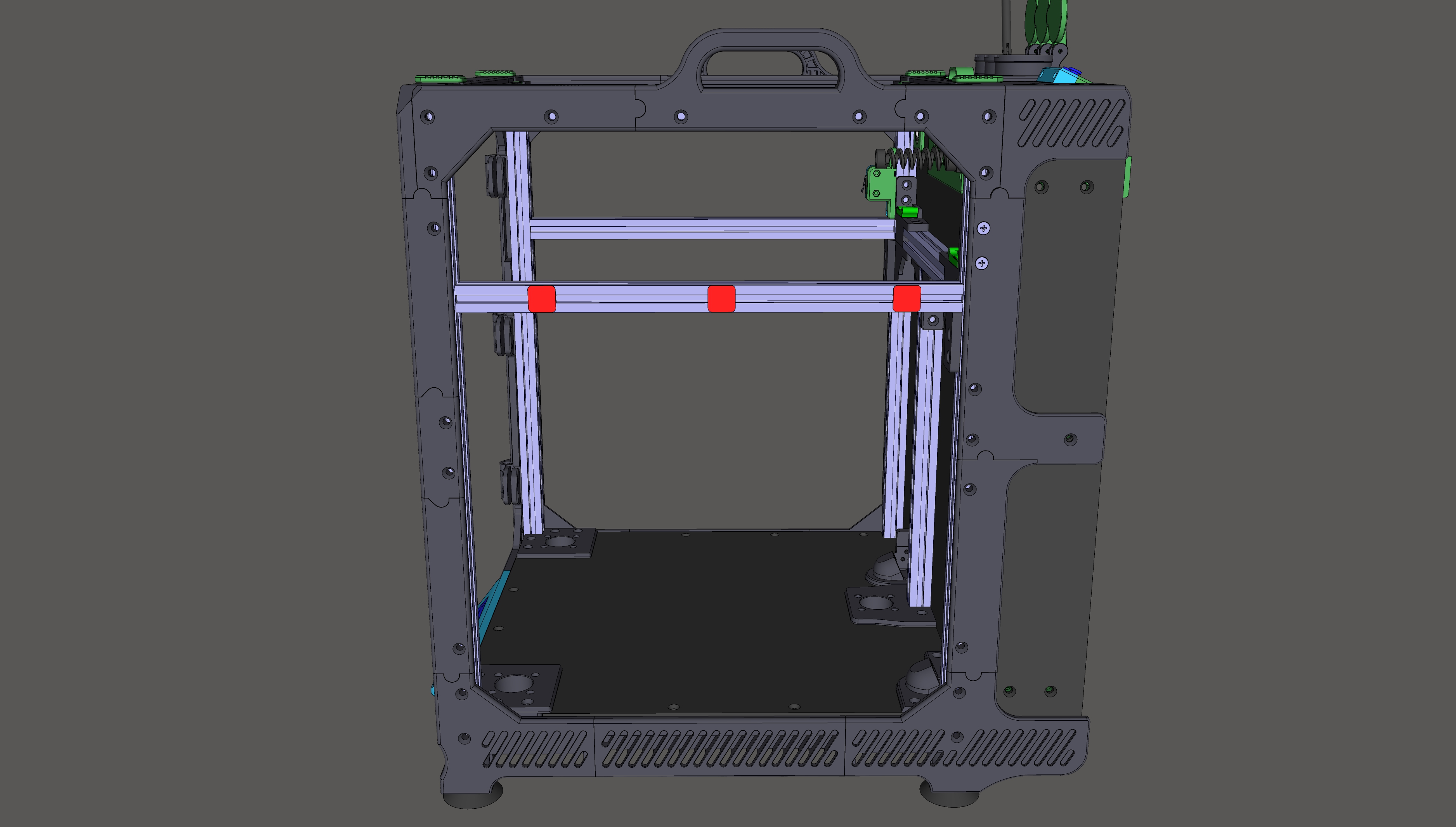

プレキシグラス製の距離計:
MGN9キャリッジのY軸でアルミニウムフレームとプレキシグラスの間により多くのスペースを確保するために、フレームの両側に以下のものを取り付けてください。プレキシガラスとY軸プロファイルの間の距離。stlファイル

ロードマップ：
ドライブマウント → シャーシの底部 → シャーシトップ →シャーシの中央部→ XY軸 → Z軸 → 電子機器 → エクストルーダー → フィラメントとスプール  →レベルアップアドオン → PrusaSlicer → GitHub

次のステップはXY軸MGNレールとガントリで。。。
