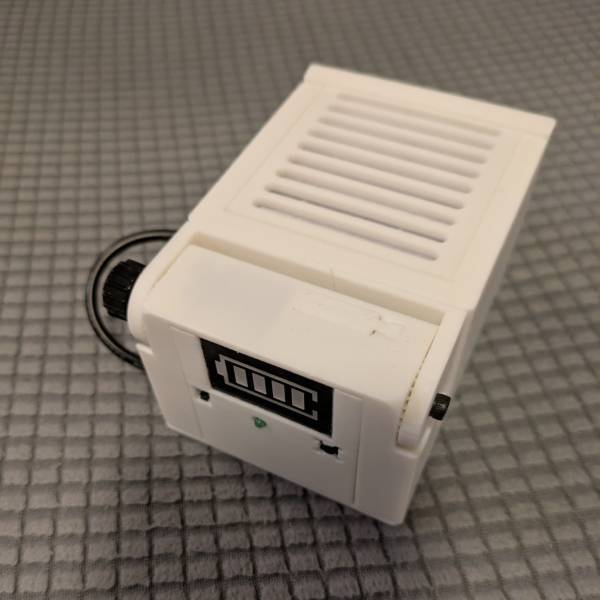

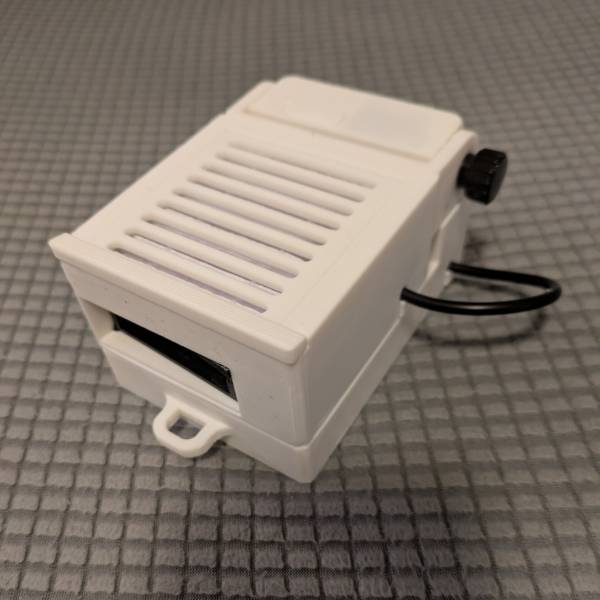

Schritt 1

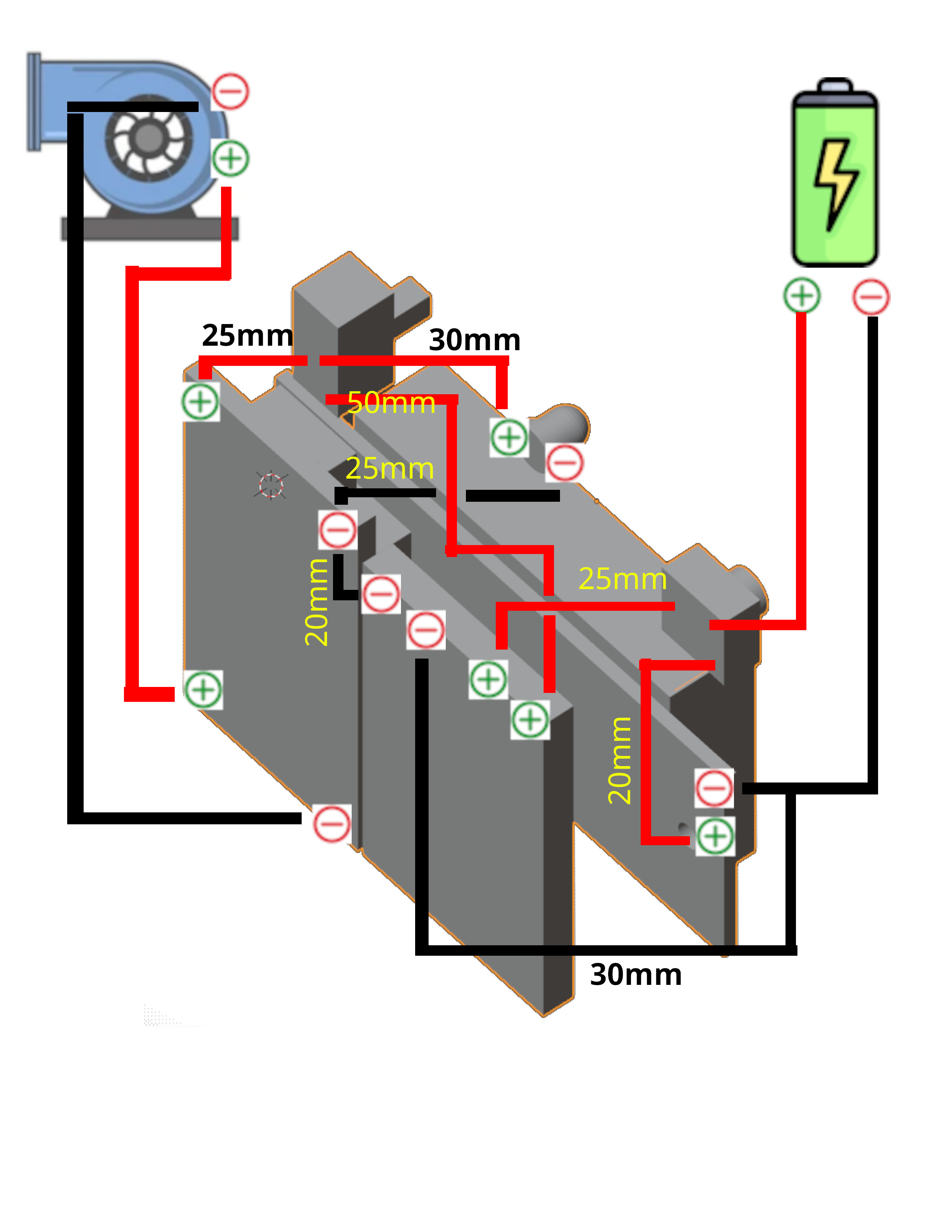

Folgen Sie dieser Verkabelungsanleitung, um diese elektrischen Komponenten zusammenzubauen. Die Maße sind nicht absolut, also können Sie sie etwas länger machen. Ich ziehe es vor, alle unter 50 mm bis 40 mm zu machen, und sie passen. Für die Anschlüsse an Batterie und Lüfter verwende ich JST XH und PH, je nachdem, mit welchem die Batterie geliefert wird und wie Sie sie gerne anordnen möchten, damit Sie nicht versehent

Schritt 2

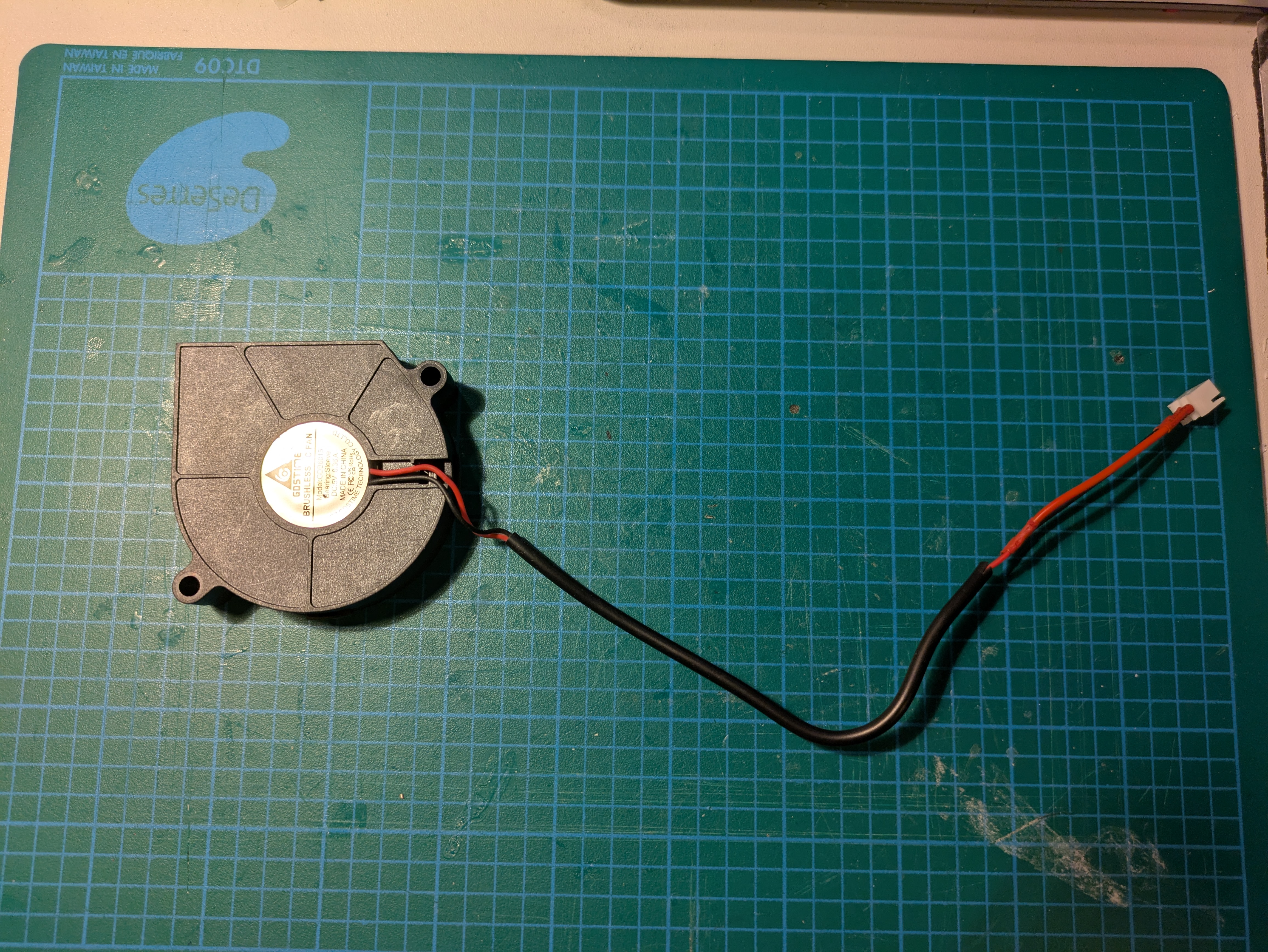

Montieren und löten Sie das Lüfterkabel. Stellen Sie sicher, dass der ummantelte Teil etwa 12 cm lang ist.

Schritt 3

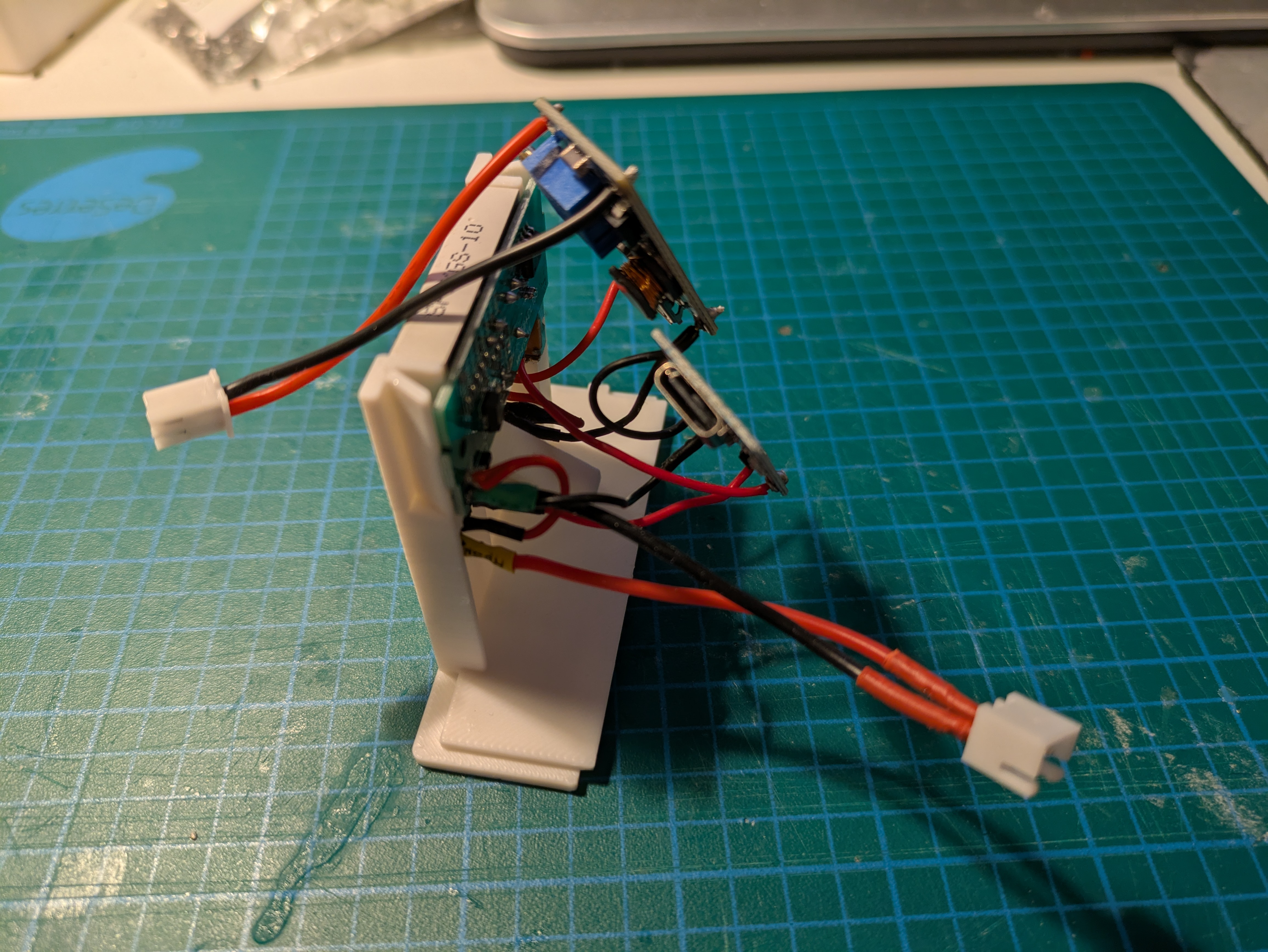

Montieren und löten Sie die elektrische Einheit.

Schritt 4

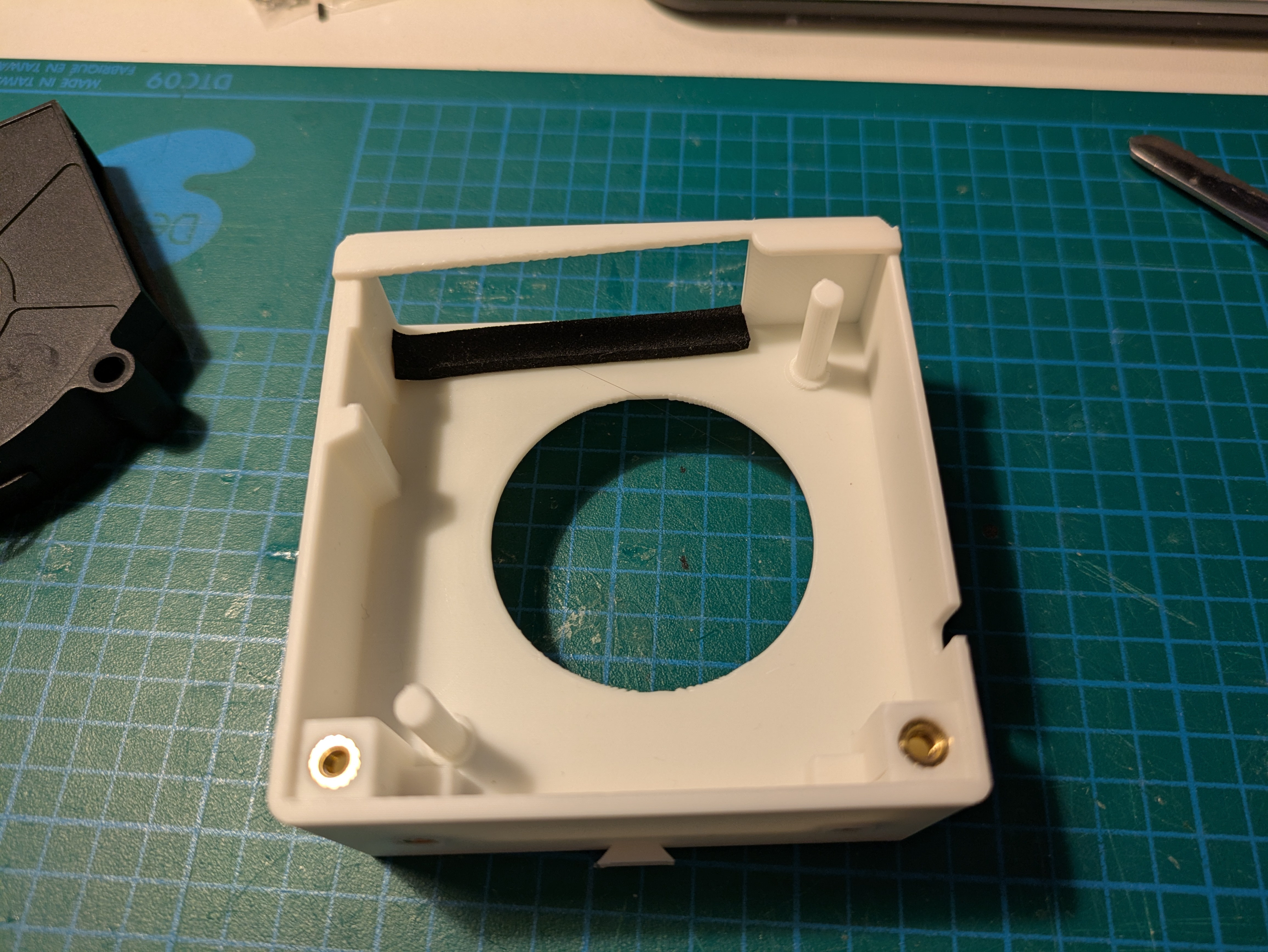

Schneiden und befestigen Sie einen Klebeschaumstreifen an der oberen Komponente der Filterbox.

Schritt 5

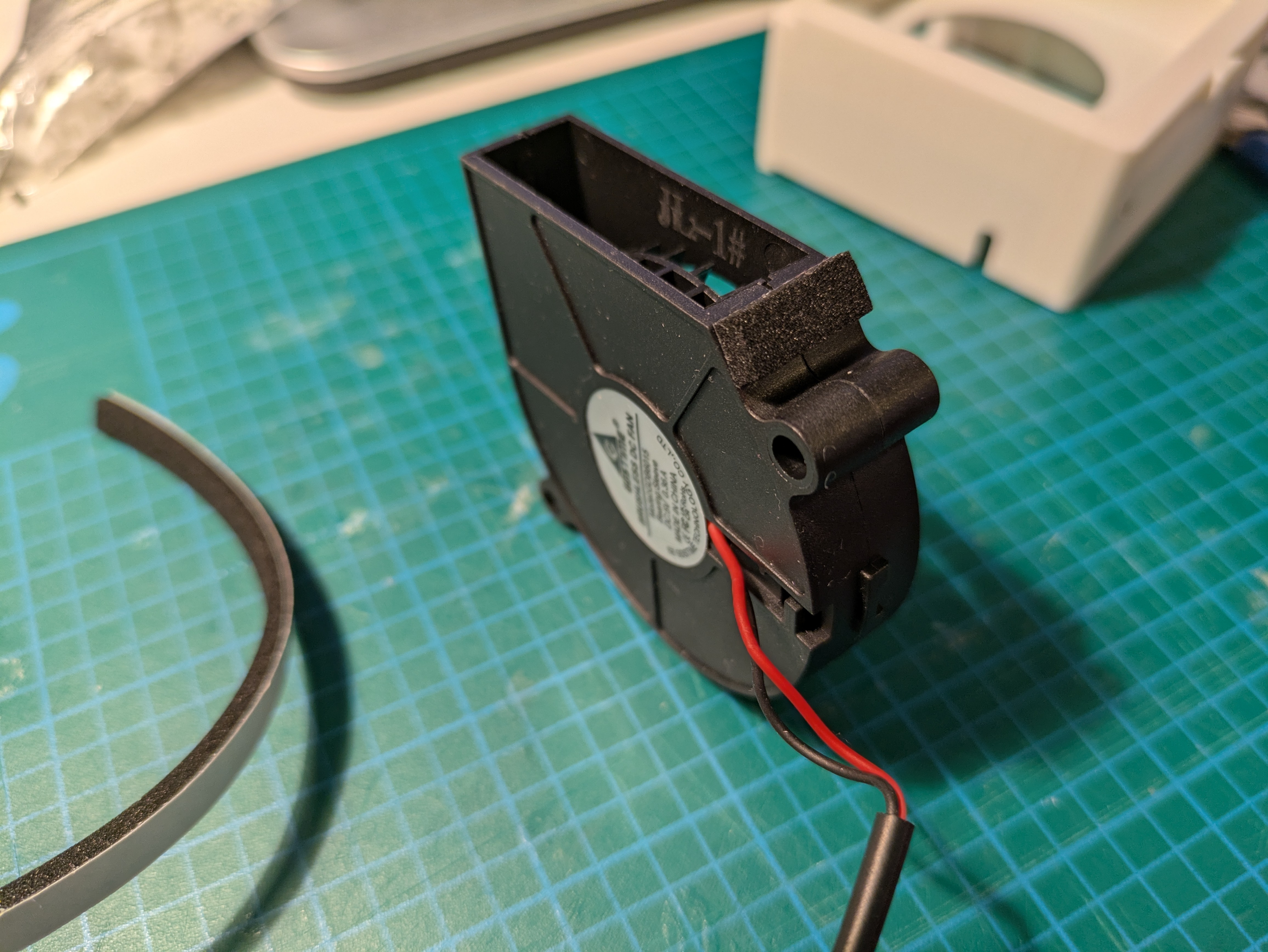

Das Gleiche gilt für den Fan.

Schritt 6

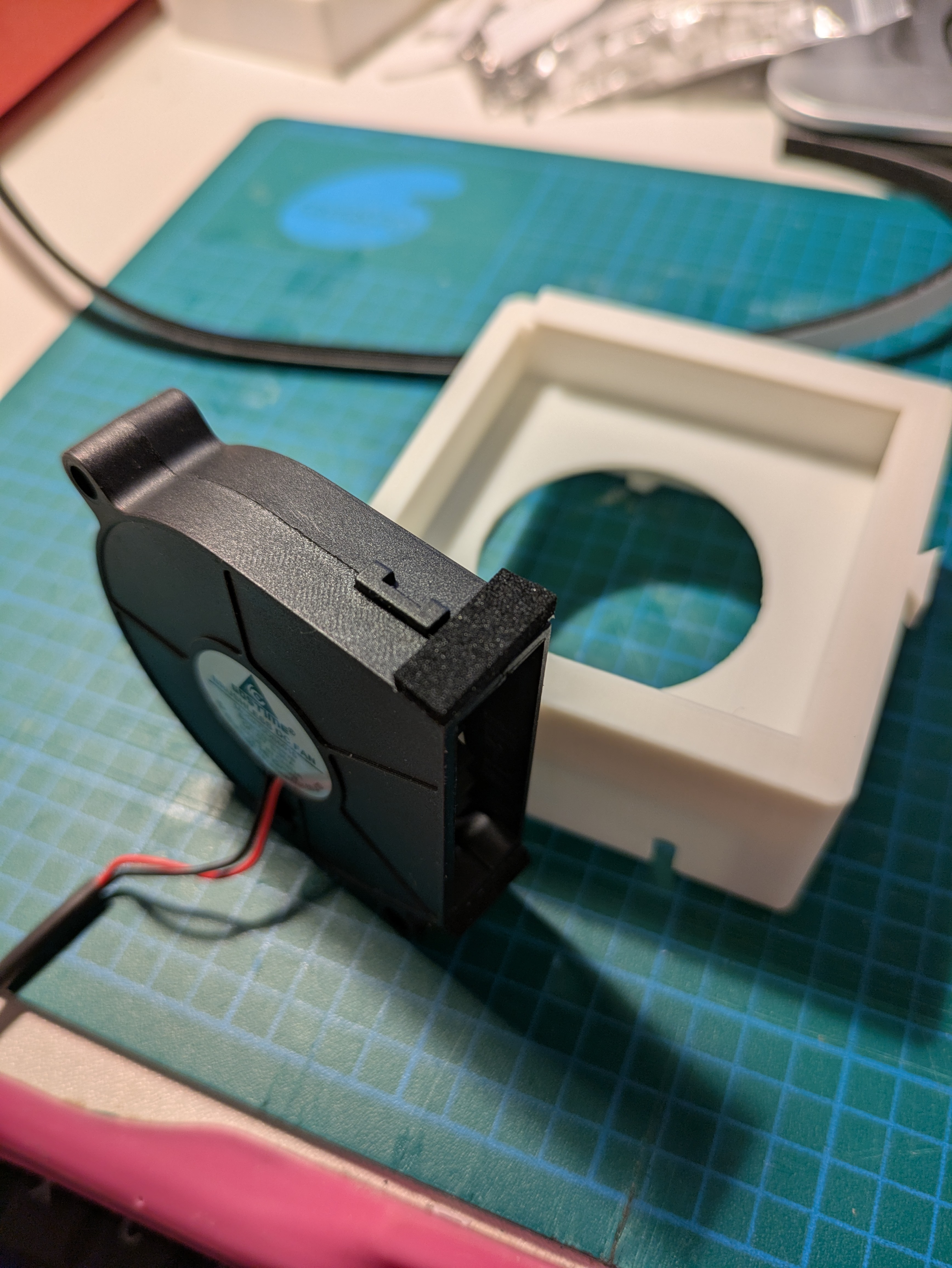

Auf der anderen Seite des Ventilators.

Schritt 7

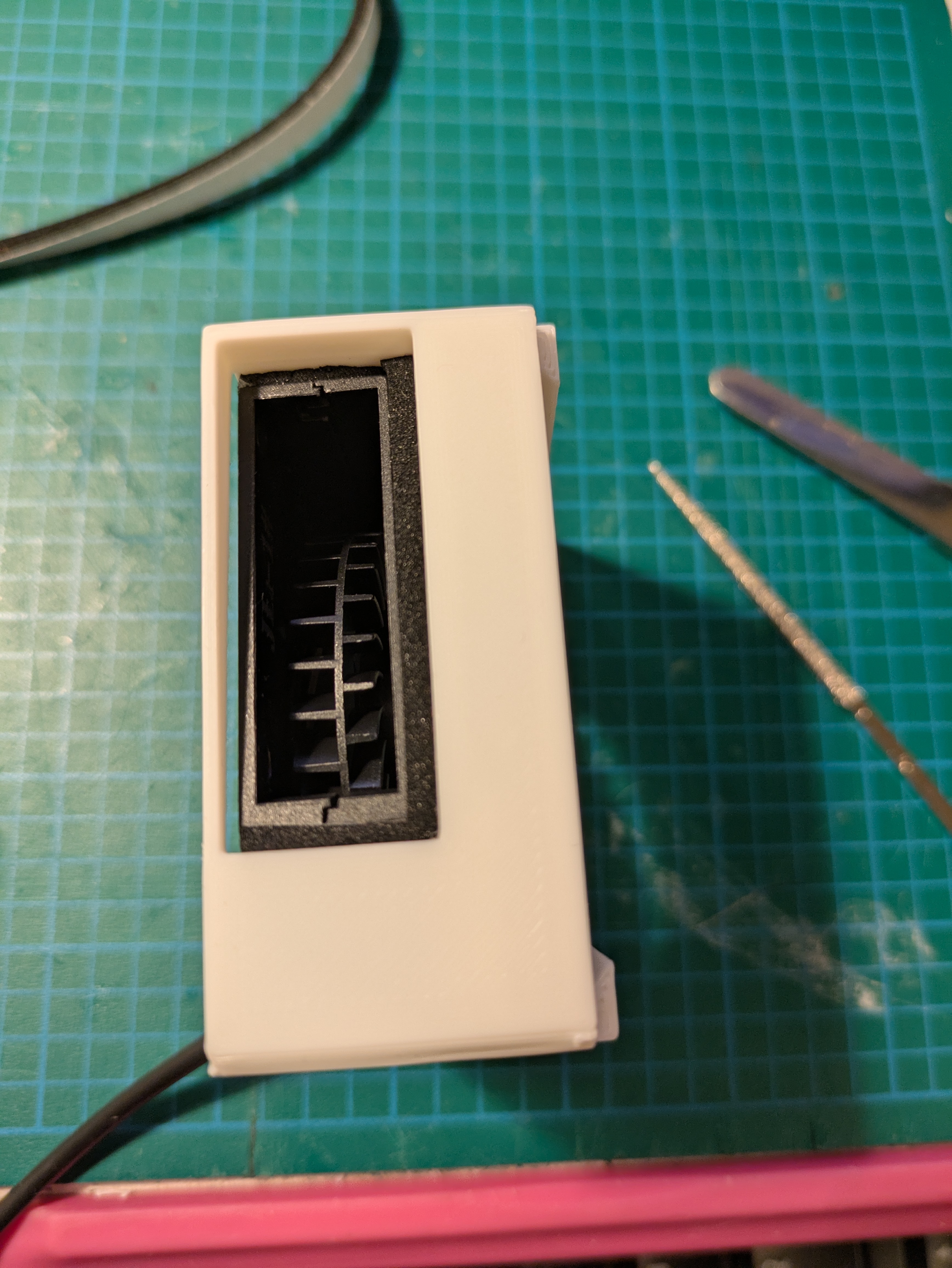

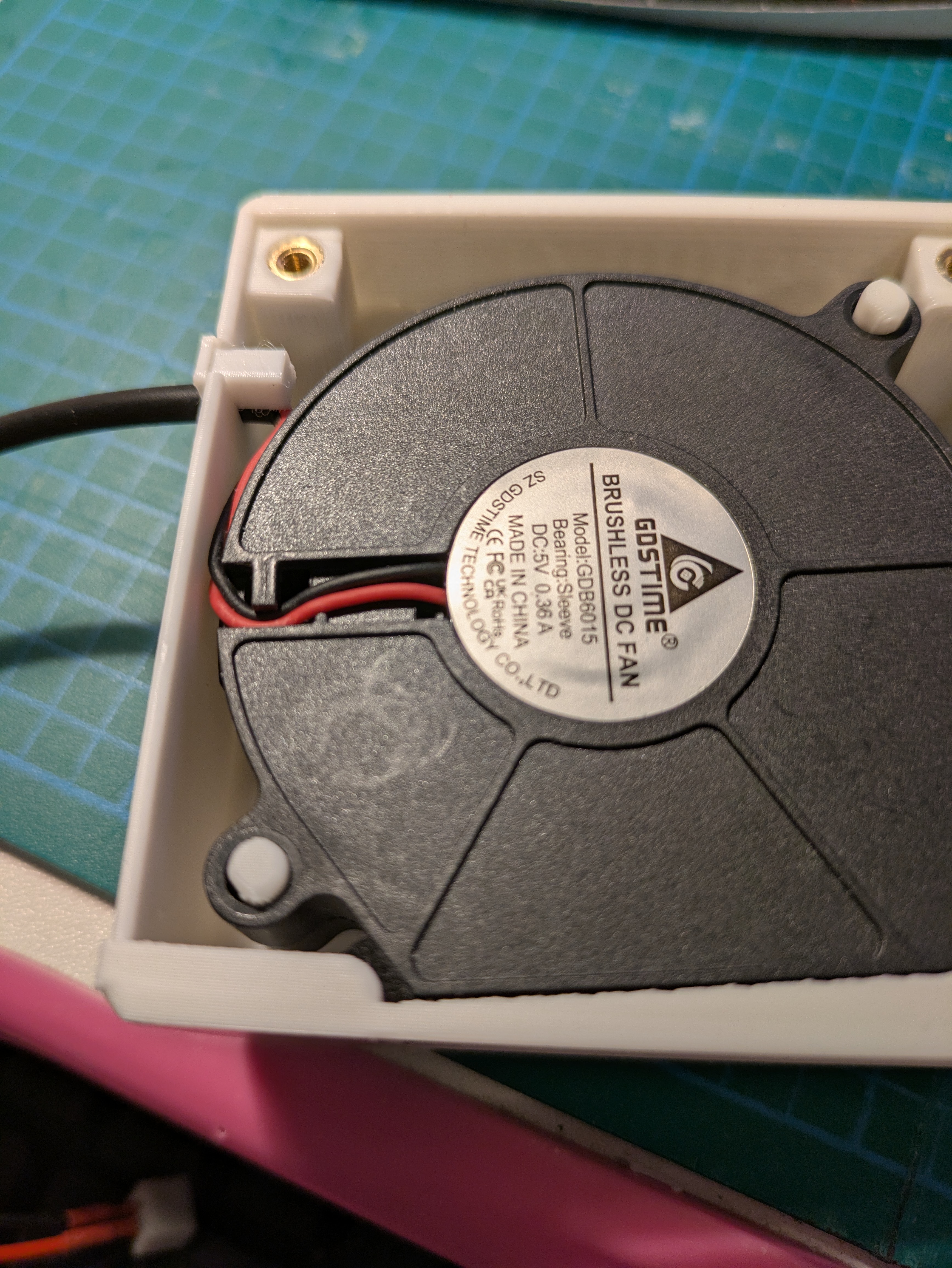

Dann schiebst du den Lüfter vorsichtig durch die beiden Stangen. Bitte stelle sicher, dass diese Schaumstoffstreifen nicht mit den Wänden der oberen Komponente des Filterkastens verwickelt sind.

Schritt 8

Jetzt ruht das gehüllte Kabel über dem Loch und dann platzieren Sie den TPU-Stecker darüber.

Schritt 9

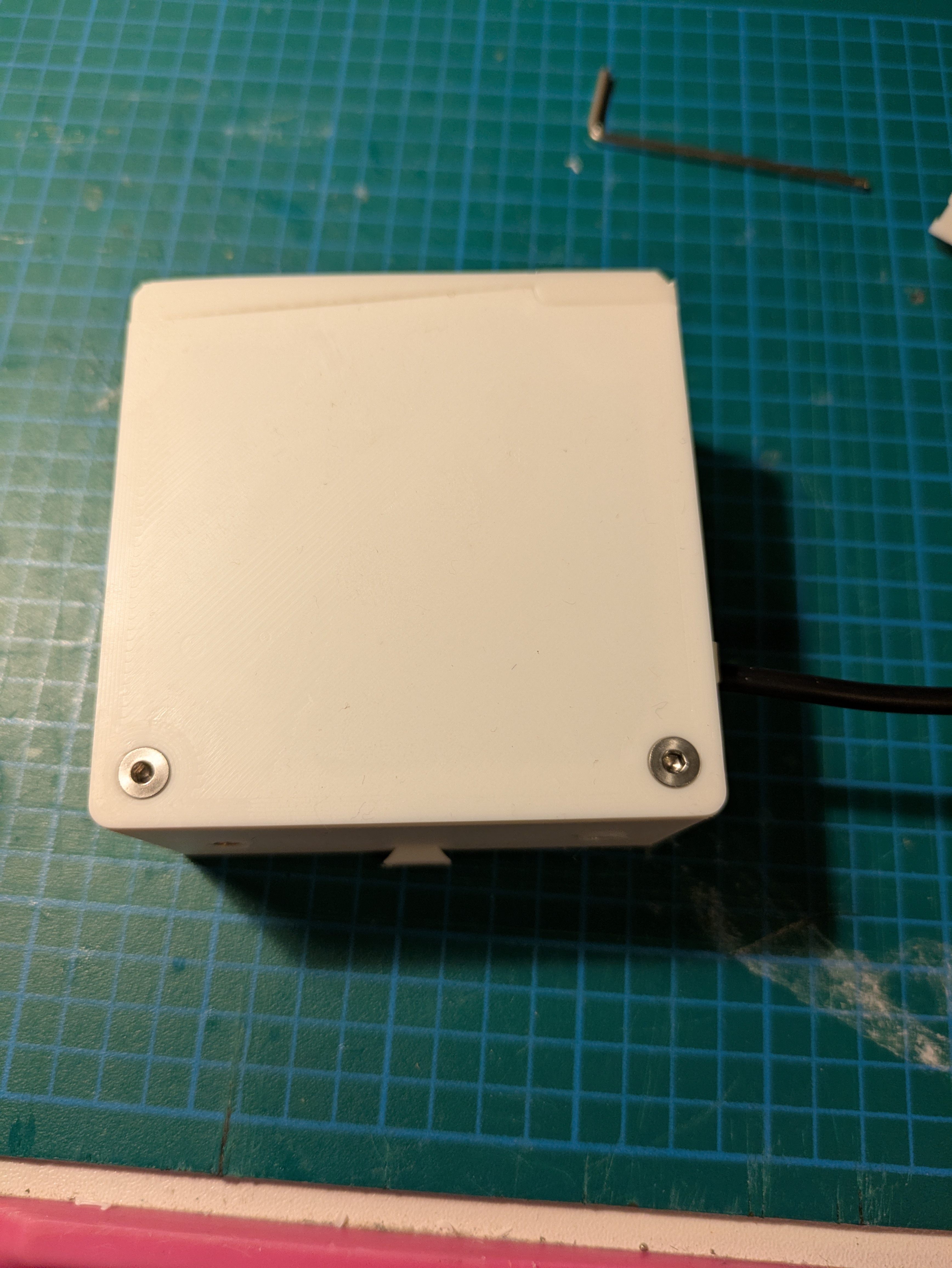

Schließe die Filterbox und setze 8mm Flachkopf-M3-Schrauben ein.

Schritt 10

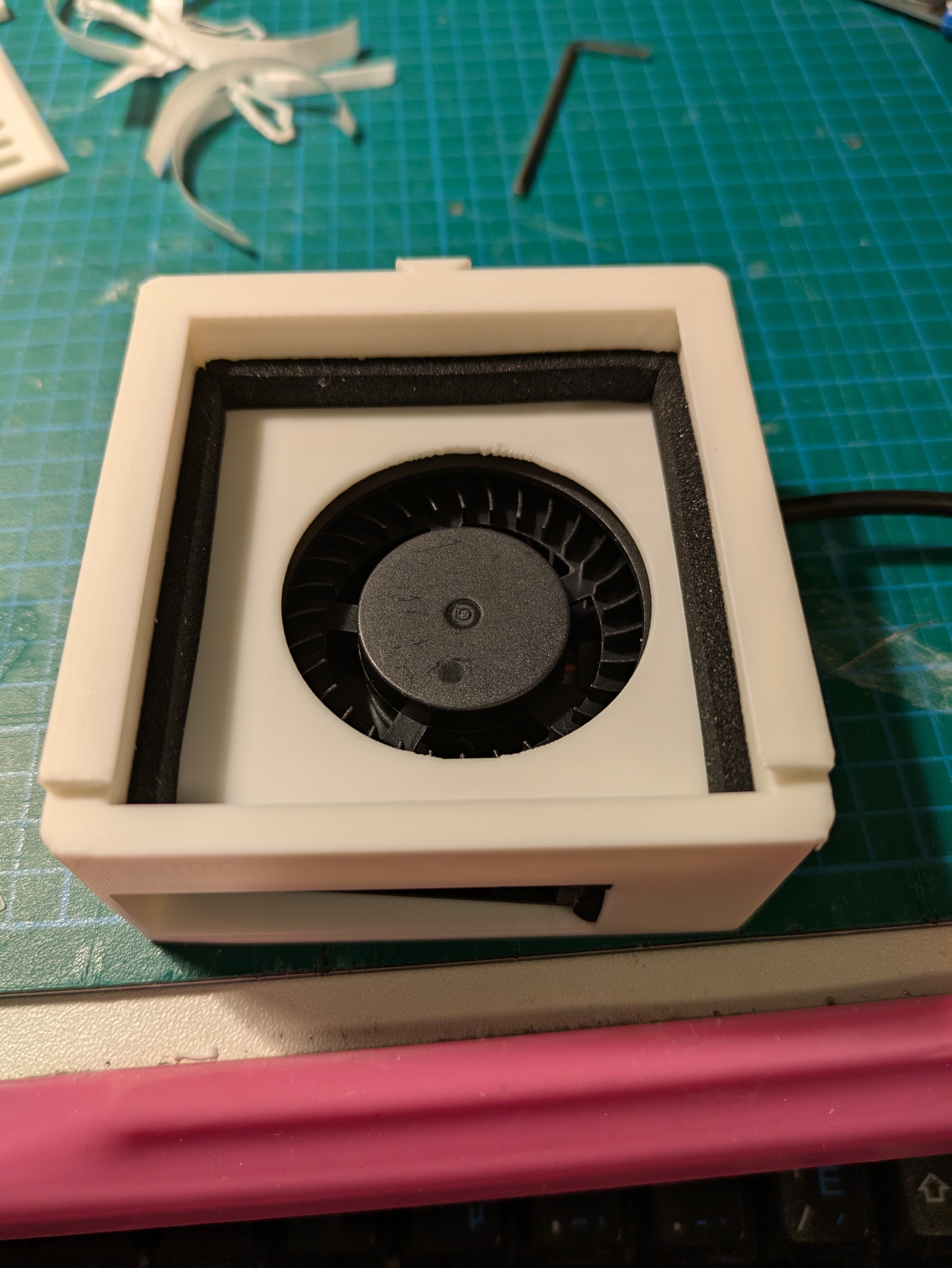

Befestigen Sie die Klebeschaum-Bänder um den Filterraum. Nur 3 Seiten werden ausreichen.

Schritt 11

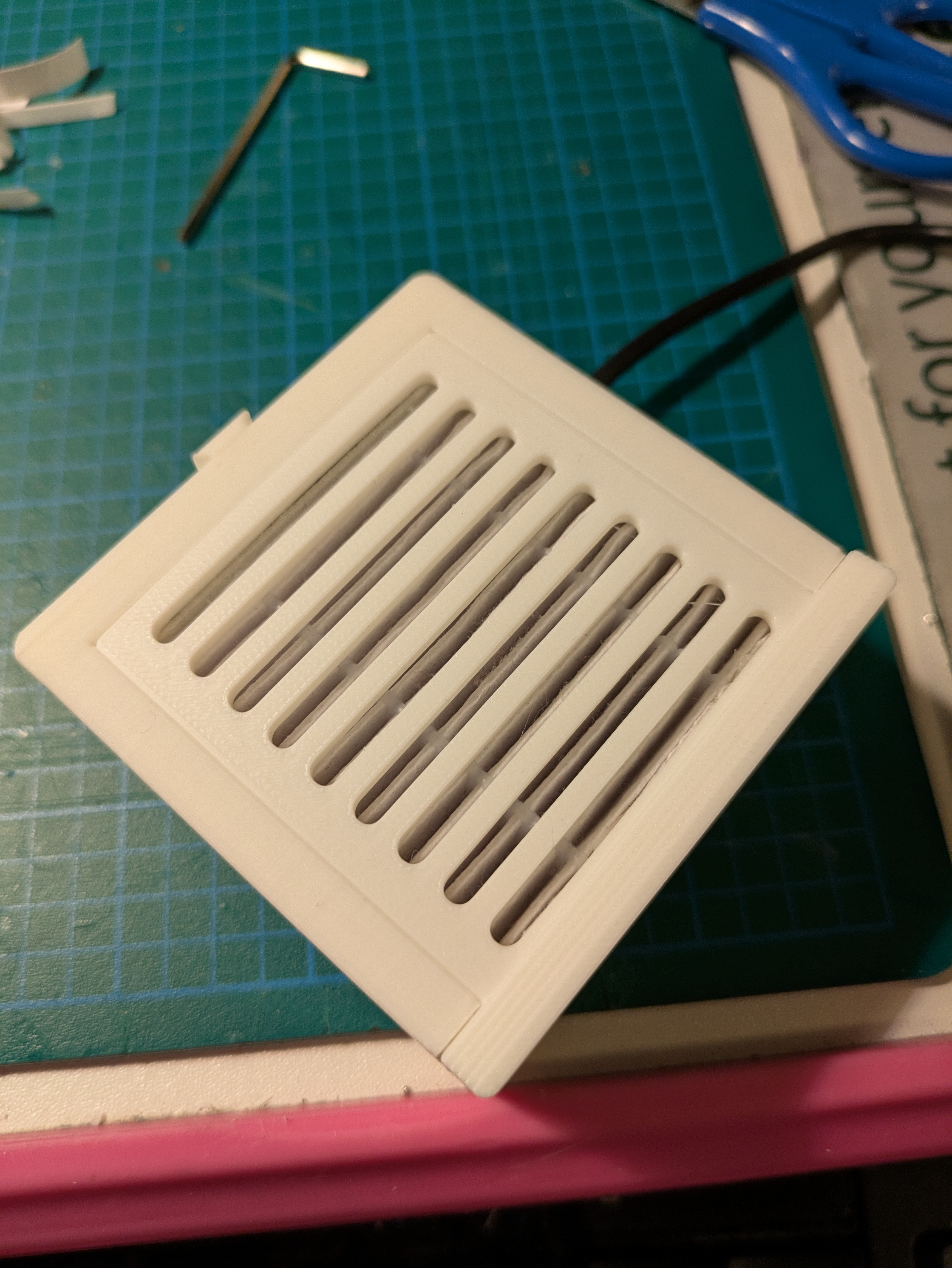

Jetzt setzen Sie den Filter in die Filterabdeckung ein.

Schritt 12

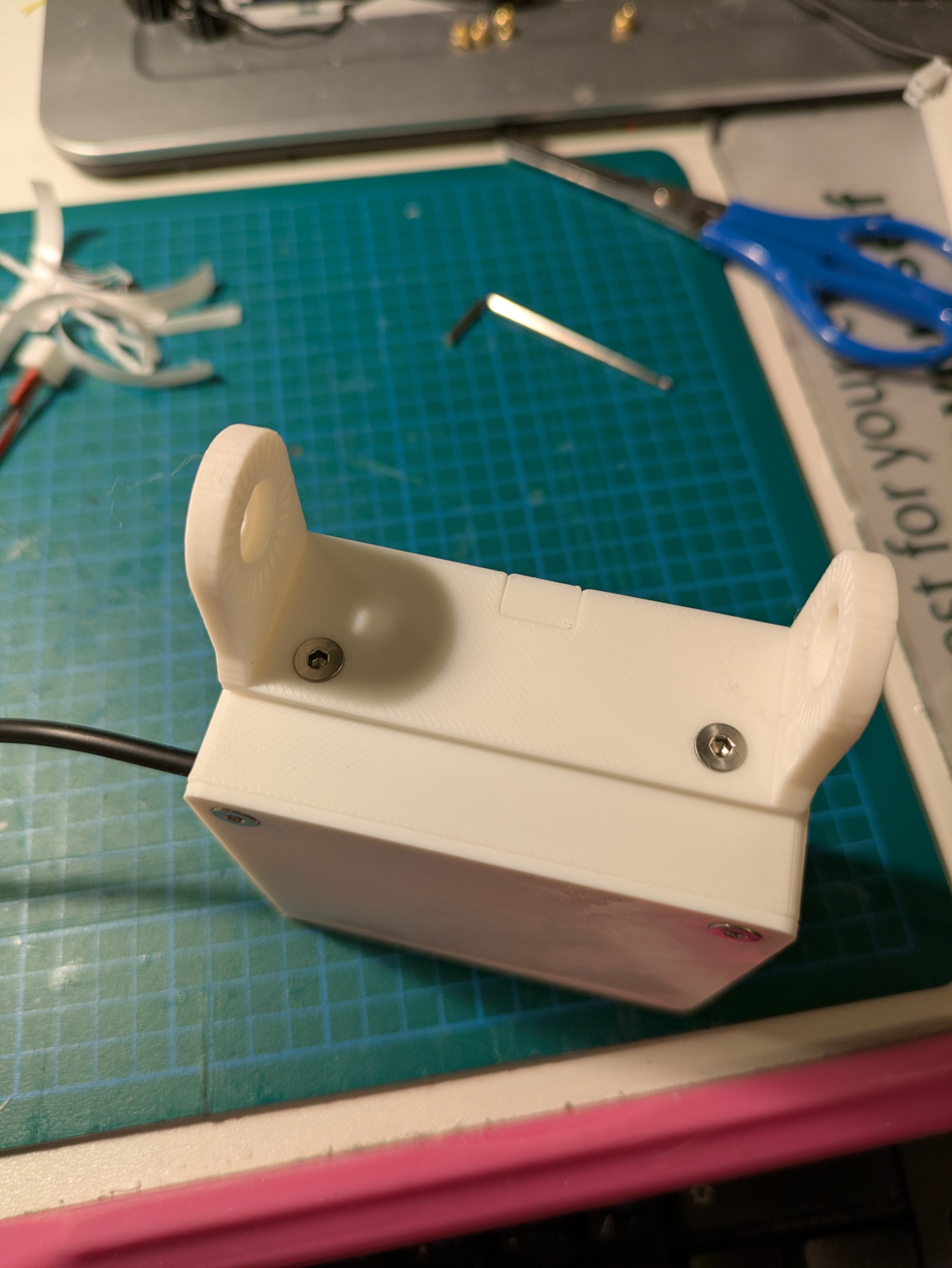

Befestigen Sie die rotierenden Arme mit zwei 5mm-Flachkopf-M3-Schrauben.

Schritt 13

Ruhen Sie das andere Ende des gehüllten Kabels über dem Loch der elektrischen Komponente, und legen Sie dann den zweiten TPU-Stecker darüber.

Schritt 14

Nun ist dies der schwierigste Teil: Schieben Sie die elektrische Einheit durch die Schienen und drücken Sie sie vorsichtig nach unten, während Sie sicherstellen, dass der USB-C-Anschluss durch das Loch geht und sowohl MT3608 als auch TP4056 ordnungsgemäß in ihren jeweiligen Steckplätzen sind. Und dann verbinden Sie den Lüfter mit der elektrischen Einheit.

Schritt 15

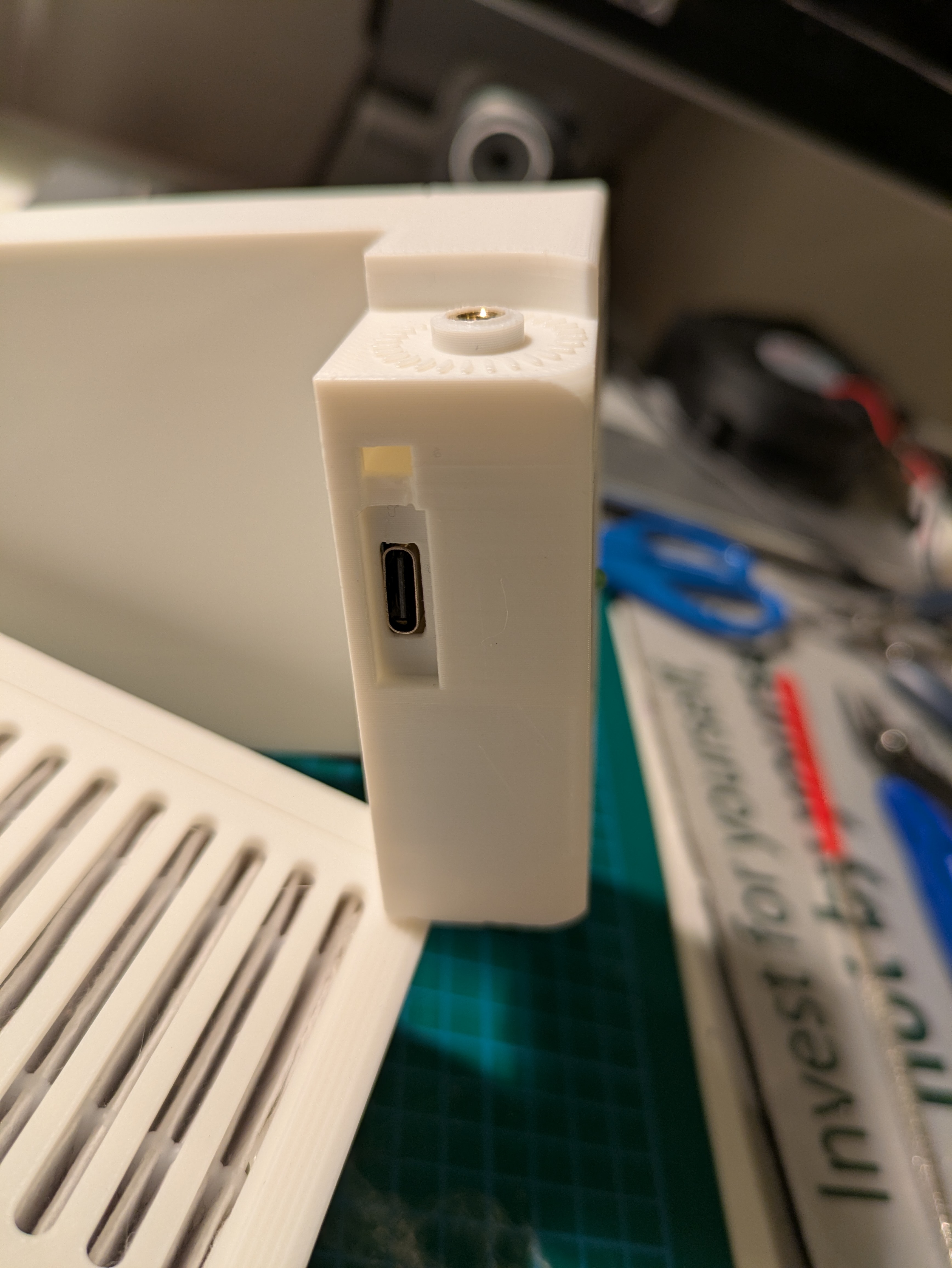

Stellen Sie sicher, dass der USB-Port im Steckplatz ist.

Schritt 16

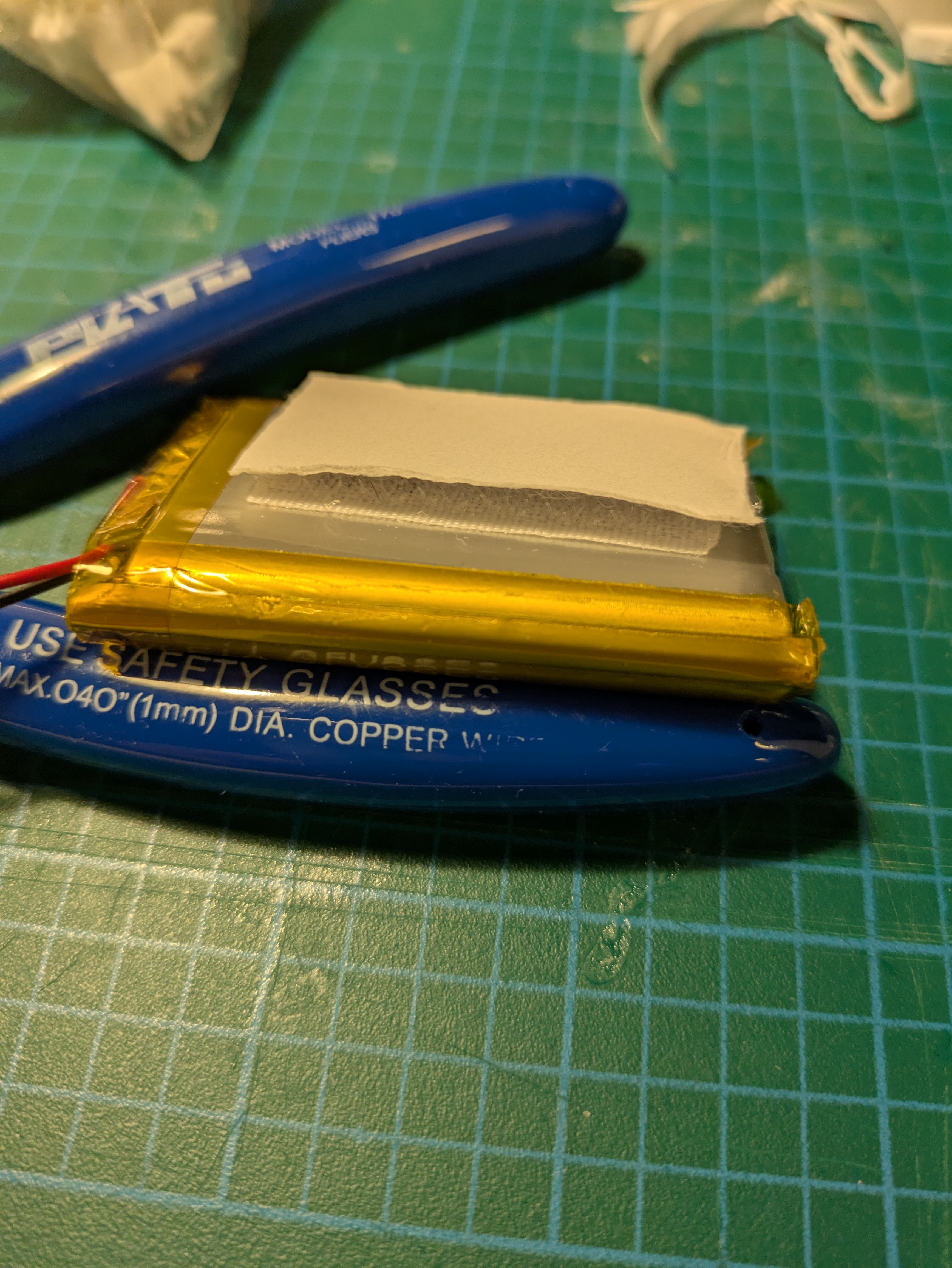

Legt ein Klettband über die Batterie, wie auf dem Bild zu sehen ist.

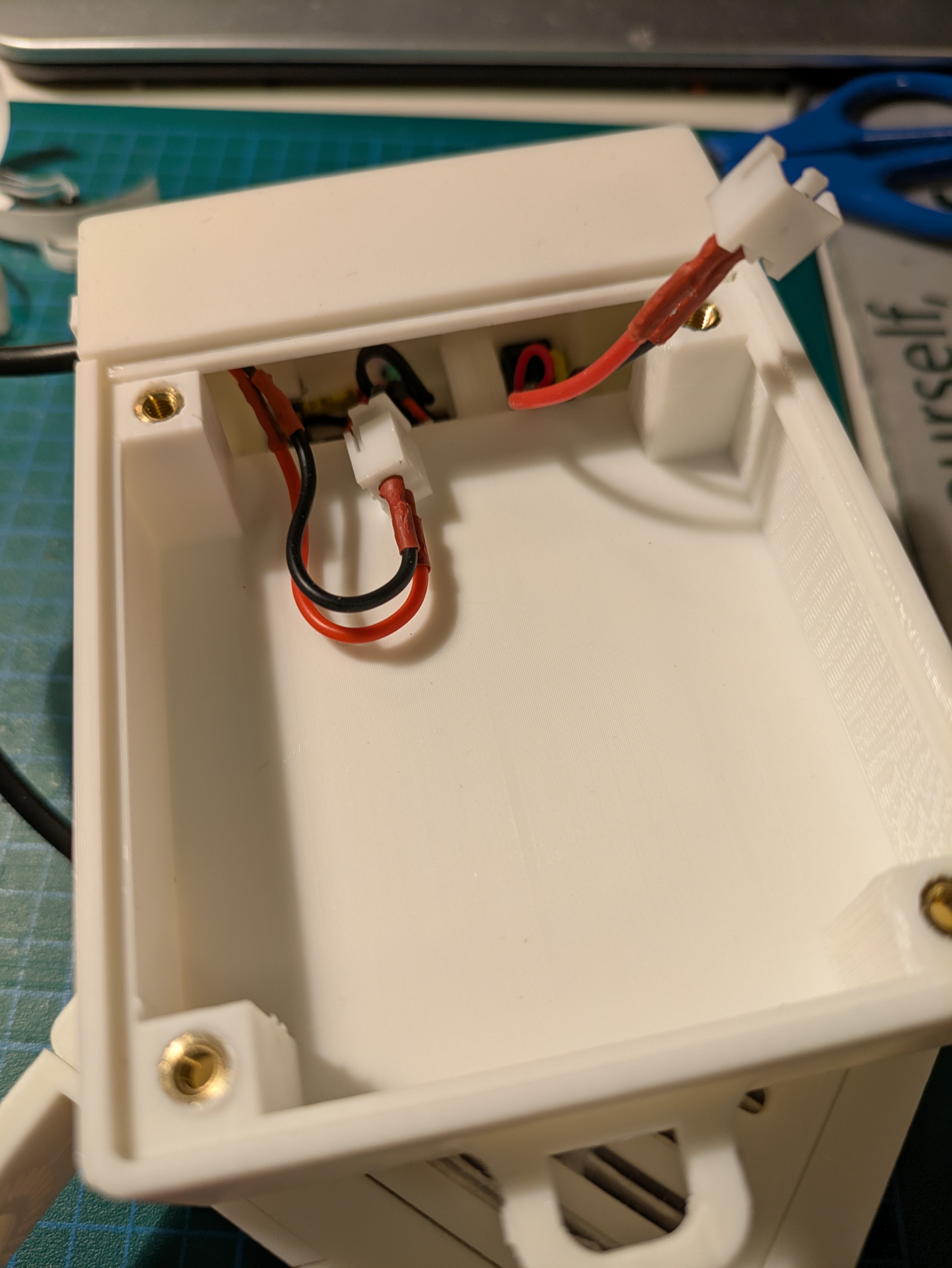

Schritt 17

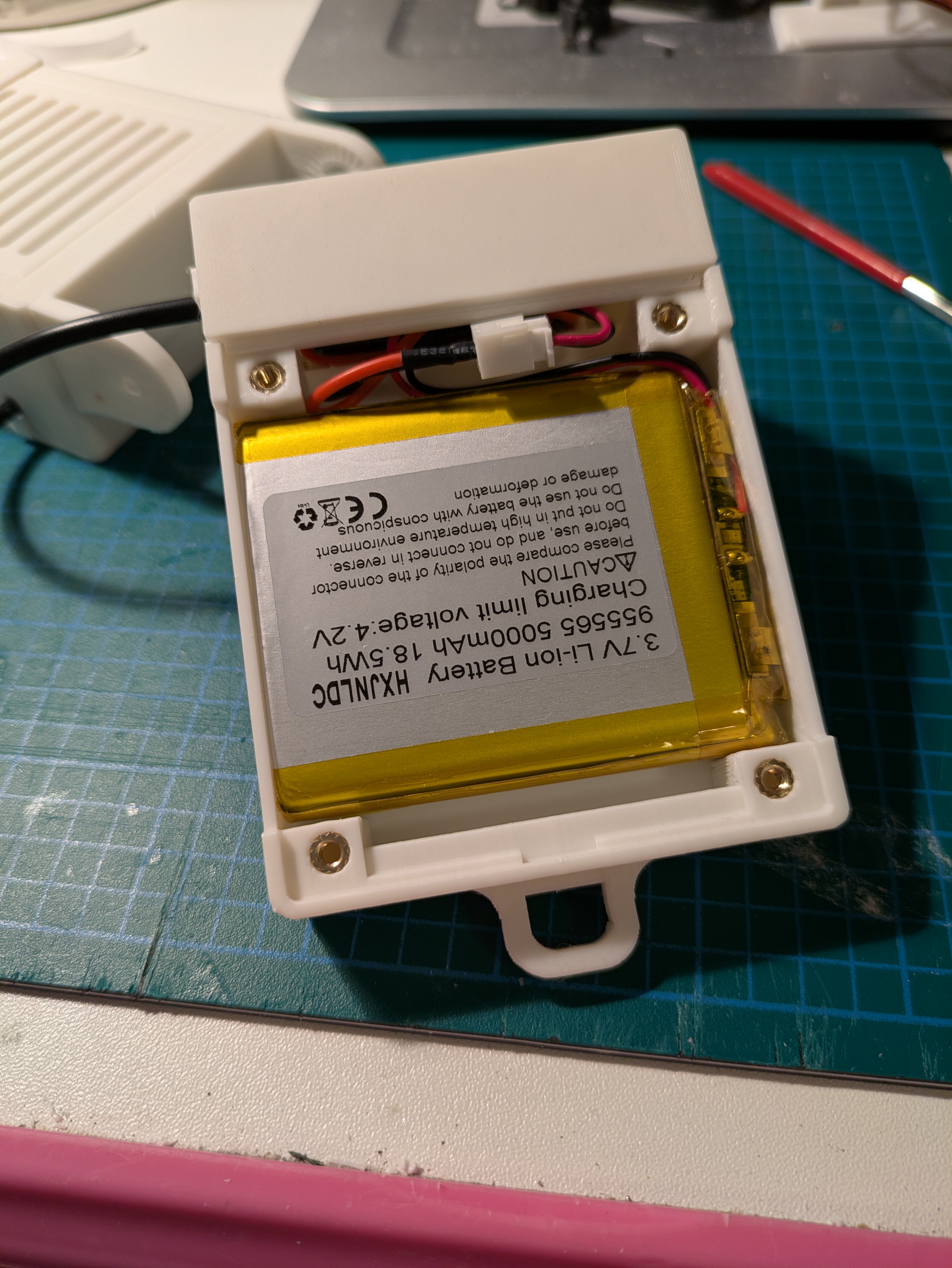

Leg die Batterie ein und verbinde sie mit der elektrischen Einheit.

Schritt 18

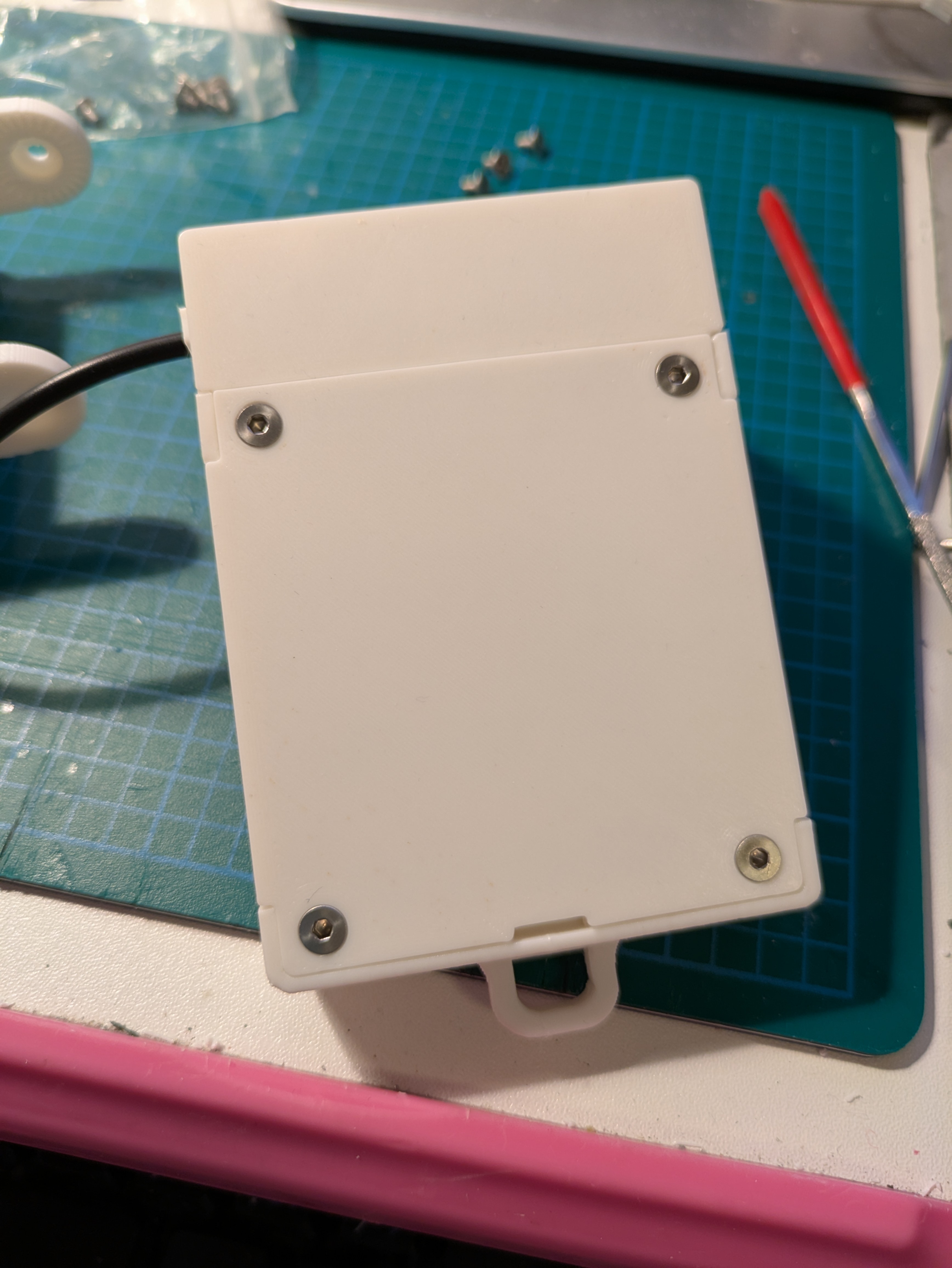

Jetzt schließen Sie die Batterieeinheit und sichern sie mit vier 5mm-Flachkopf-M3-Schrauben. Wir sind fast fertig!

Schritt 19

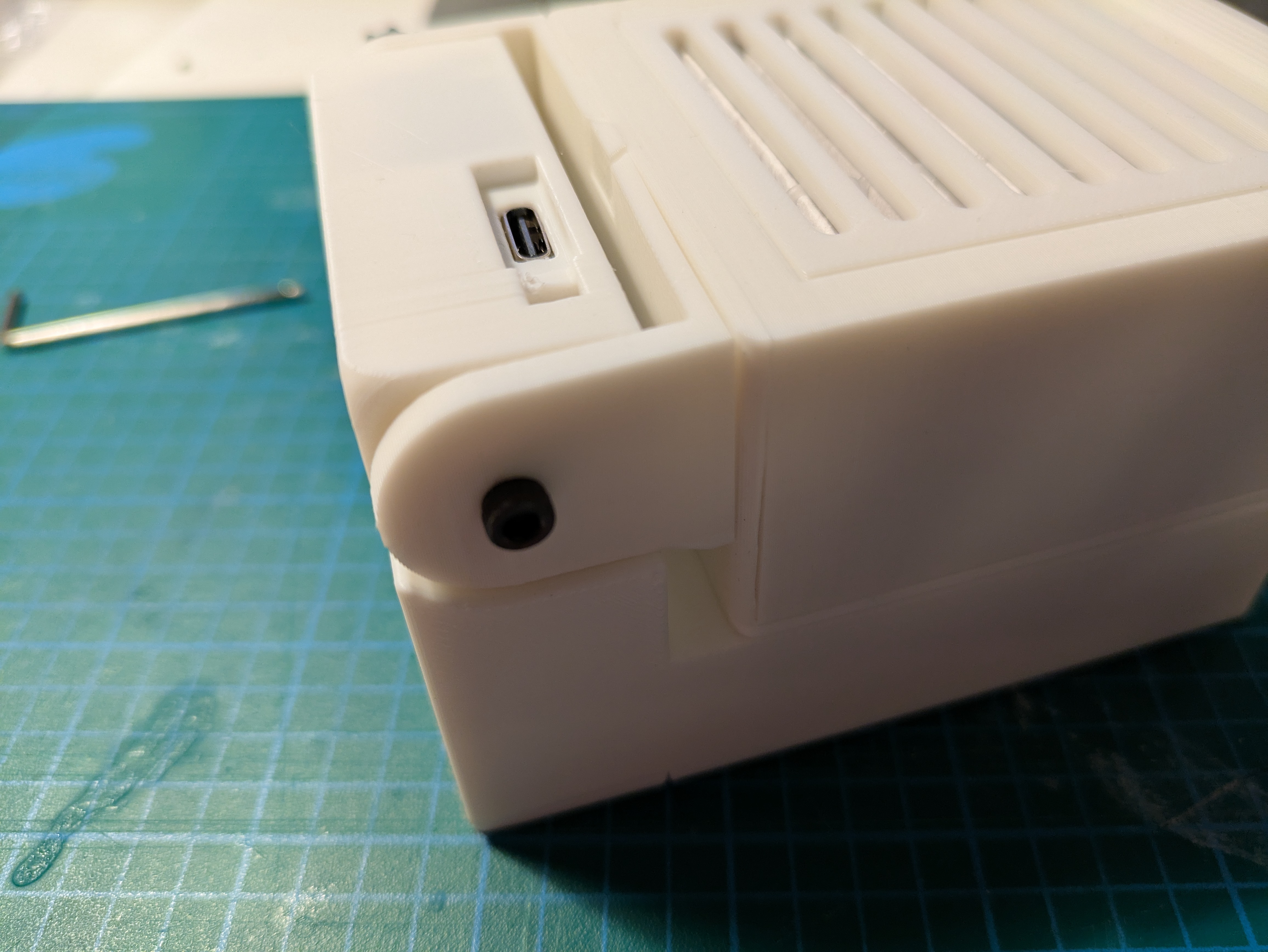

Schieben Sie die rotierenden Arme in die Position (es kann schwierig sein, also verwenden Sie etwas mehr Kraft), und verwenden Sie dann eine 6mm-Kreuzschlitz-M3-Schraube auf einer Seite.

Schritt 20

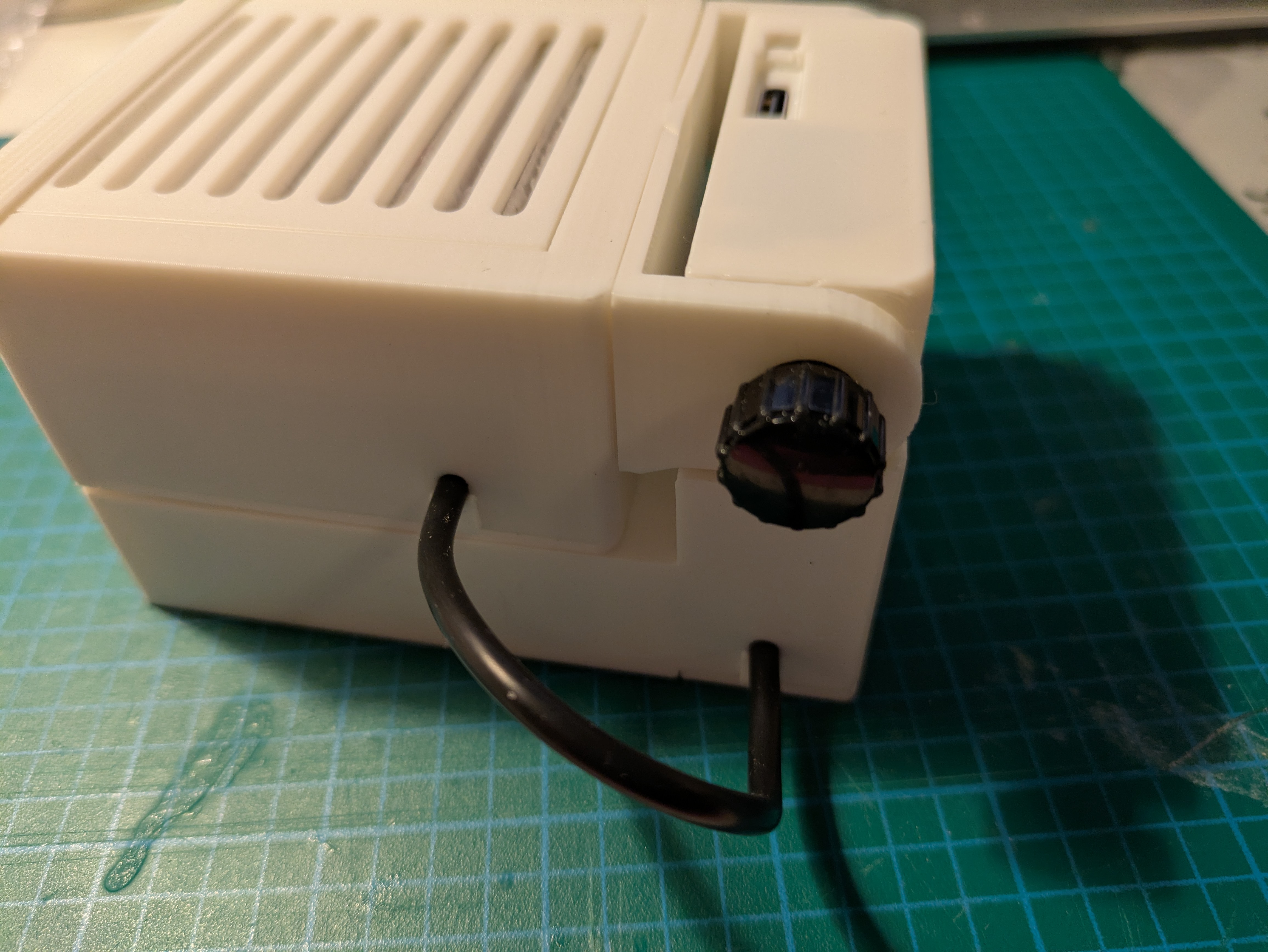

Verwenden Sie eine M3-Rändelschraube auf der anderen Seite.

Schritt 21

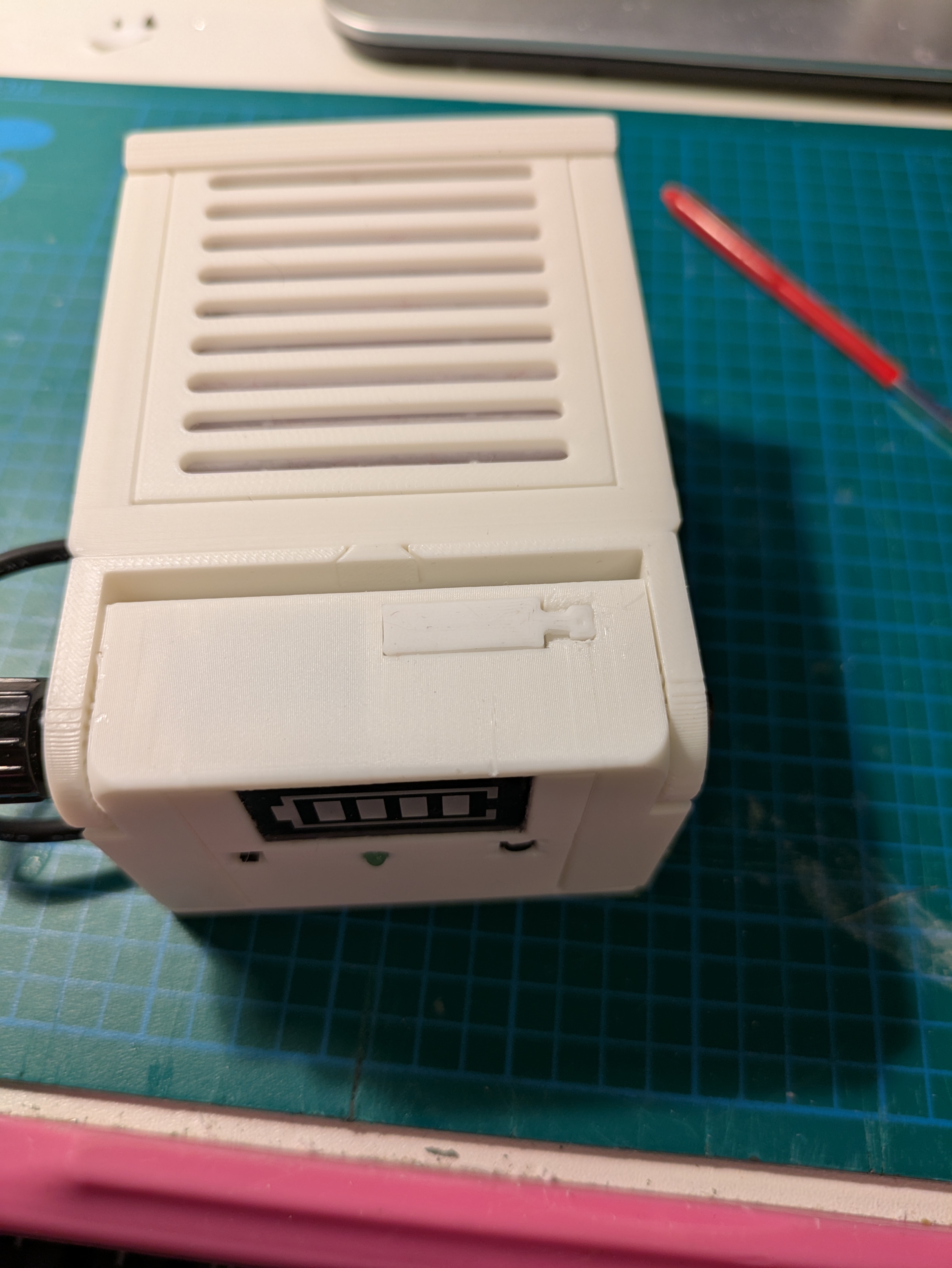

Der letzte Schliff: Schieben Sie den USB-Schutzstreifen an seinen Platz. Sie können einen beliebigen Feilenstift mit einer scharfen Spitze verwenden, um diesen Schritt abzuschließen. Bitte werden Sie nicht zu frustriert; Ich habe es sehr fest gemacht, damit Wasser nicht leicht in die elektrische Einheit gelangen kann.



Liste der Hardware- und elektrischen Komponenten



1. MT3608 (der mit einem Mikro-USB)
2. TP4056 (USB-C)
3. LED (5V)
4. 1P2T-Schalter
5. Taktischer Schalter
6. 1s - 8s Batteriestatusanzeige
7. M3 4mm tiefe Wärmeinsätze x 10
8. 5mm Flachkopf M3 Schraube x 6
9. 8mm Flachkopf M3 Schraube x 2
10. 6-mm-Kegelkopf-M3-Schraube x 1
11. Gewinde M3 Schraube x 1
12. 6015 Gebläseventilator
13. JST XH-Anschluss
14. JST PH-Steckverbinder
15. DC 3.7V 5000mAh 955565 Li-Ion Lithium-Ionen-Polymer-Batterie
16. Velcro-Tape
17. 1/4" x 1/8" Schaumstoffstreifen
18. PUREBURG AM99 Ersatz-True-HEPA-Filter
