Die Idee dahinter ist, Ihren Bücherlagerplatz auf hohen Regalen effektiv zu verdoppeln. Das Design ist größtenteils parametrisch. Die Breite und Höhe sind einstellbar, um am besten zu den Büchern zu passen, die Sie aufbewahren möchten. Diese Regale verfügen über selbstzentrierende Verbinder, Rippen auf der Innenseite, um zu verhindern, dass der untere Rand Ihres Buches auf die inneren Kanten aufsteht, und einen Rückstop

Einbezogene Dateien

Ich habe zwei Größen mit einbezogen:

• Manga- Standard-Manga ist 7,5"x5" (oder 190,5 mm x 127 mm). Die innere Höhe und Tiefe beträgt 195 mm x 130 mm.

• Taschenbuch für den Massenmarkt- Die Größen sind 6,87" x 4,25" (oder 175mm x 108mm). Die innere Höhe und Tiefe beträgt 180mm x 110mm. (Ich habe diese Größe nicht getestet, da die meisten meiner Bücher Hardcover sind)

• Die Step-Dateien sowie der Onshape-Link sind enthalten, sodass diese Werte nach Belieben angepasst werden können.

• Die innere Breite des Standardregals beträgt 185,2 mm von Rippe zu Rippe. Dies kann angepasst werden. Die äußere Breite beträgt 194 mm. Der begrenzende Faktor wird die Größe Ihres Druckers sein.

• Der Onshape-Link kann hier gefunden werden.

Für jede Größe gibt es drei Modelle zur Auswahl:

• Standard- Hat Verbindungen an der Ober- und Unterseite.

• Top Shelf Cut- Hat Verbindungen nur an der Unterseite und wurde an der Mitte halbiert.

• Top Shelf Smooth- Es ist in jeder Hinsicht identisch mit Standard, außer dass es die oberen Verbindungen nicht beibehält. Dies macht es 2,8 mm kürzer und ermöglicht das Stapeln anderer Gegenstände darauf.

Druckeinstellungen

• Dicke Schichten sind besser.

• Verwende einen Rand, es sei denn, du weißt, dass dein Drucker kein Warping-Problem hat.

• Ich habe PETG verwendet, weil das das ist, was ich zur Hand habe. Das wird problemlos mit PLA oder fast jedem anderen Material funktionieren. Verwenden Sie, was Sie wollen, außer TPU. Ich glaube nicht, dass das gut ausgehen würde.

Design

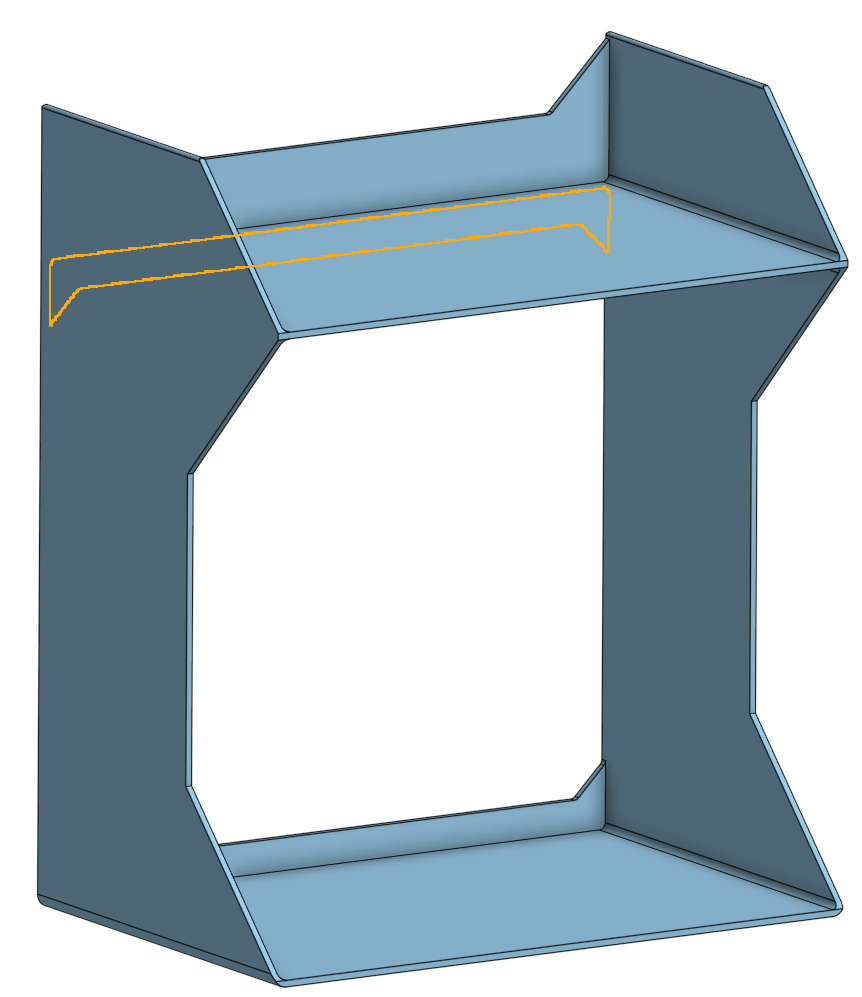

Die bereitgestellten Modelle sind die zweite Iteration dieses Designs. Die erste hatte einige Probleme, die ich lösen musste (Screenshot unten).

Stabilität. Dies wurde ursprünglich nur als ein Doppeldecker-Modell konzipiert. Leider habe ich es nicht genug versteift, um sicherzustellen, dass es auf diese Weise funktionieren würde. Das oberste Regal biegt sich leicht nach unten, und es gibt eine Menge seitliches Durchbiegen der Beine, wenn das Oberteil voll beladen ist. Dies war teilweise auf die Dünnheit der Wände sowie auf einen Mangel an Versteifung an den Seiten zurückz

Indem ich zu einem einfacheren Design überging, konnte ich die gewünschte Stabilität erreichen und gleichzeitig Skalierbarkeit gewährleisten. Das Verzerrungsproblem war immer noch vorhanden, aber aufgrund der erhöhten Kontaktfläche löste ein Rand das Problem, ebenso wie der Wechsel zu einer strukturierten Bauplatte anstelle einer satinierten (ich muss sie wahrscheinlich nur besser reinigen).

Zukünftige Updates

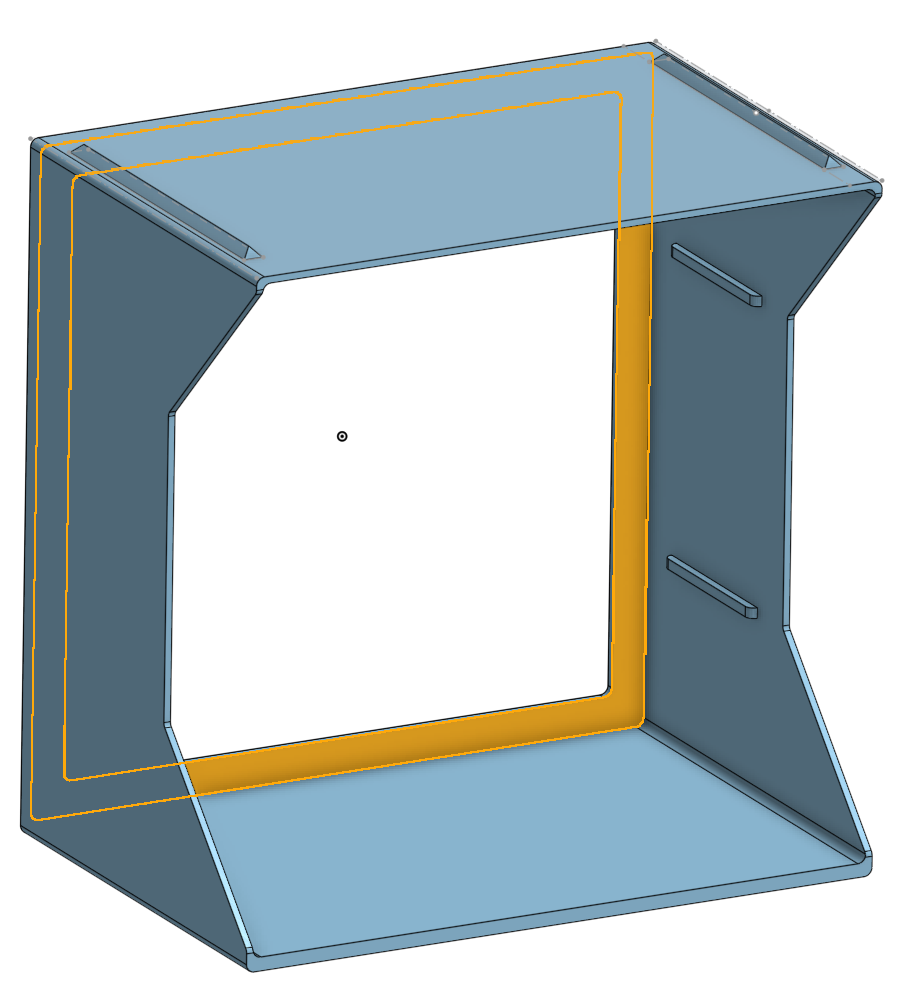

Ich erwäge, Schlitze für Magnete an der Seite hinzuzufügen, um die Regale besser zu verbinden. Natürlich wird das alles dicker machen, und im besten Fall dient es nur zur Ausrichtung. Ich könnte auch Ausrichtungsnuten an den Seiten anbringen, eine weibliche auf der einen und eine männliche auf der anderen Seite. Der Nachteil davon ist, dass ich zwei zusätzliche Modelle ohne F- oder M-Nut bereitstellen müsWennWenn ich eines dieser beiden Dinge tue, werden sie wahrscheinlich auf der Rückseite in einer verdickten Rückplatte angebracht (der gelb hervorgehobene Bereich auf dem obigen Bild, außer der gesamten Rückseite, nicht nur dieser Abschnitt).
