Este es un caso para un controlador de horno de reflujo habilitado para PID basado en un Arduino Pro Micro.

Aquí está el GitHub del proyecto (para el código y el diseño de la PCB):

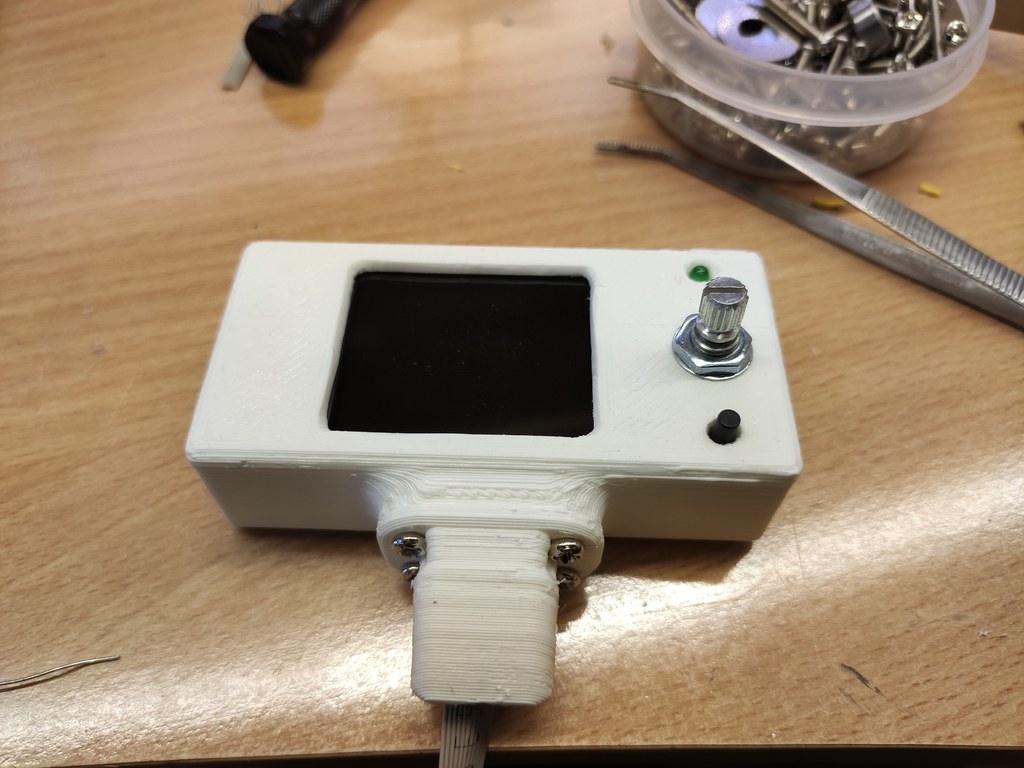

En el interior, hay espacio para una pantalla LCD de 1,8", un encoder rotatorio con botón incorporado, un botón separado (lo uso para reiniciar el MCU) y un LED de 3 mm (lo uso para mostrar cuando el SSR se está encendiendo por el MCU).

La caja principal tiene una superficie de montaje en la parte inferior, lo que debería permitir la creación de soluciones de montaje personalizadas, dependiendo de lo que necesites.

Usé el brazo flexible de una lámpara vieja para hacer que el controlador se pudiera mover libremente.

¡USA BAJO TU PROPIO RIESGO! ¡TEN CUIDADO CON LOS VOLTAJES ALTOS/LETHALES!

Todos los componentes electrónicos de alta potencia/alto voltaje deben montarse dentro de la carcasa original del horno. Asegúrate al 100% de usar una fuente de alimentación aislada para el Arduino, etc. y asegúrate de conectar cualquier metal expuesto a la tierra protectora! ¡Decidí enrutar las señales al LCD y a los botones, etc. a través del brazo y dejar el Arduino en la PCB.

Si construyes este proyecto y quieres darme algo a cambio, ¡estaría extremadamente feliz de ver una publicación en "Makes"! :)

Aquí hay un ejemplo para la visualización:https://www.aliexpress.com/item/32263827143.html
