私はLEDの大ファンなのです。それで、YouTuberのBig CliveのガリウムLEDスーパーコンピュータを初めて見たとき、これは作りたいと思いました。色を選ぶことができなかったので、4枚の小さなパネルを作り、それらを組み合わせてアレイを作ることにしました。これはまばゆく魅惑的な効果で、GIFではそれが十分には表現できないのです。

このデザインの美しさは、点滅するLEDを使用していることです。最初はすべてが同時に点灯しますが、すぐに同期が外れてしまいます。

私はそれらを保持して表示するためのフレームが必要だったので、自分で設計しました。私はPCBを互いに比較的近くに配置したいと思っていたので、限られたFusionのデザインスキルでできるだけ薄いベゼルで作ろうと試みました。

私のプリンターベッドはフルフレームに収まりませんでしたので、2つの半分に分けて作りました(全部で4つのパーツ：2つのフレーム半分と2つのバックプレート半分)。2つの半分に位置決めピンを設計し、4つの小さなボルトとナットで固定しました。

プリント基板はきっちりと取り付けられていますが、安全に固定されるように、ホットグルーを数滴加えました。

このLEDは超明るかったので、黄色を除く全ての色に2Kの抵抗器を使用することができました。黄色の場合は1Kの抵抗器を使用しました。これらの抵抗器の値でも、LEDは非常に明るかったです。

4枚のパネルを合わせた消費電力はわずかに.2Aを超える程度なので、運用コストは極めて低いものです。

ビッグ・クライブのチャンネル：https://www.youtube.com/@bigclivedotcom

このプロジェクトに関するビッグ・クライブの動画の1つ：https://www.youtube.com/watch?v=H1k7mxhWQ5Q

自分のPCBを注文するには、ここからGerberファイルをダウンロードしてください。https://www.bigclive.com/freebies.htm

使用したハードウェア:

USBパネルマウント用：M2×6 mmの六角頭ネジとナット×2個

パネルに取り付ける場合：M3×8 mmのボタンヘッドネジとナットを4個、それにM3ワッシャーを8個(接合部の両側に1個ずつ使用)が必要です。

バックプレートの半分とフレームの半分を固定するために: M3×6 mm×10個

フレーム用のヒートセットインサート：M3×L=5mm×OD=5mm×数量10個

使用された電子部品：

ボードあたり54個の点滅LED(あなたが選んだ色の計216個)。

基板あたり54個の抵抗器(合計216個。黄色用には2Kの抵抗器162個と1Kの抵抗器54個を使用しました)。

接続用ワイヤー

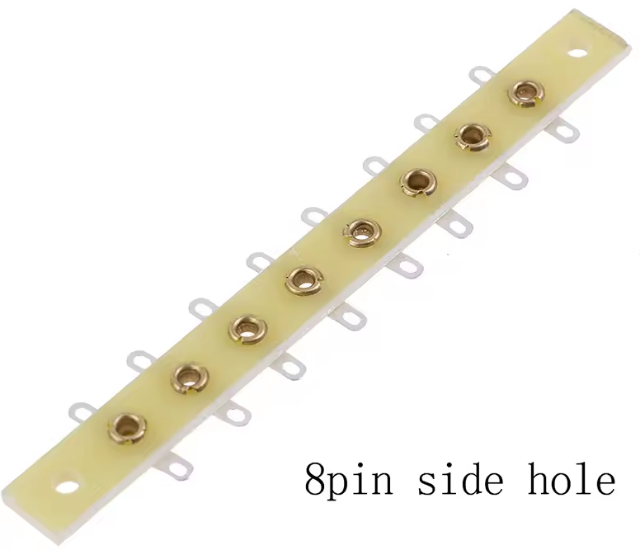

バスバー用のFR4端子ストリップ

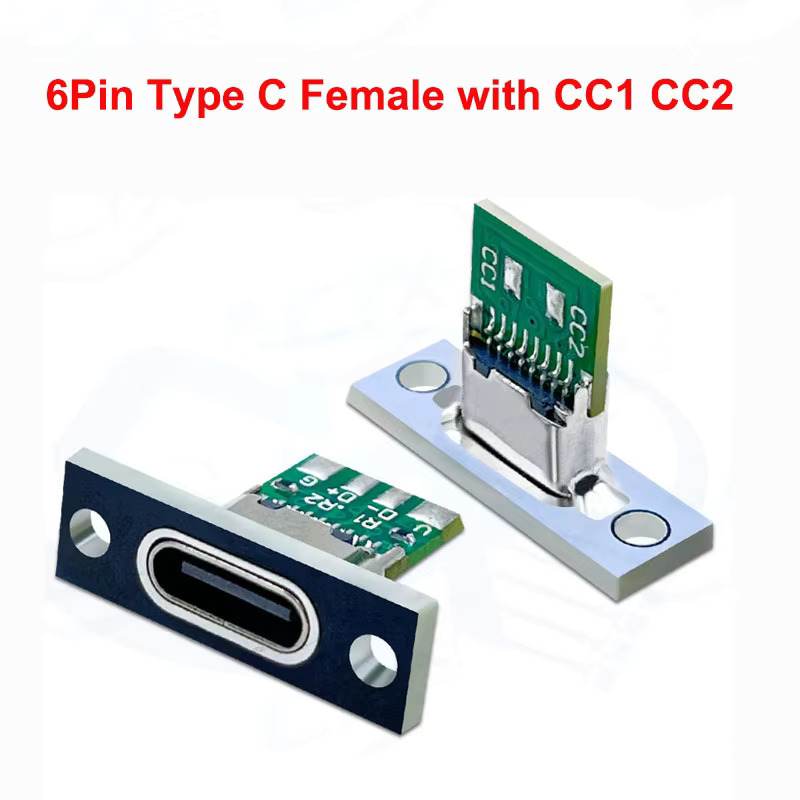

パネルマウント用のUSB C 6ピン

小型15 mm丸形ロッカーパワースイッチ

印刷：

私はPCBをフレームの後ろに入れることができるようにしたかったので、配線とハードウェアを設計してバックプレートの半分の内側に取り付けました。なので、バスバーの取り付けタブに注意してください。そして、必要だと思う場合は、USBパネルの取り付け部とネジ穴のためだけにサポートを使用してください。

STLは左と右と名付けられており、フレームの後ろから見たときにそれらが表示されるので、そこで作業を行うことになるのです。

私はPrusament Galaxy Black PETGを使用しました。光をキャッチして生きているように見えるので、素晴らしいですね。特殊なフィラメントは必要ありません。PLAやPETGでも十分です。PLAはPCBが少しゆるくフィットするかもしれませんが、ホットグルーでしっかりと固定できます。

ゲルバーを注文する場合の注意事項：

私はPCBを注文したときに、LEDの背景に暗いコントラストが欲しかったので、黒のマスクを選択するというミスを犯しました。しかし、これは片面基板なので、マスクは見えない側面にのみ表示されました(このミスで余分な料金を払ったので、同じことをしないでください！)。代わりに、PCBの前面を黒くスプレー塗装したところ、素晴らしい結果になりました。しかし、組み立ての最後の
