~*组装说明在页面底部*~

背景介绍：

几年前，我想开始用我的复古电脑举办局域网聚会。由于我最近搭建了家庭网络，我想出了一个用网络机柜来打造独立局域网聚会的方案。我打算把4-5台完整的复古电脑装进机柜，每台都安装在专用搁架上。经过大约一年的断断续续的折腾，我终于找到了一个可行的解决方案。

目标：

以尽可能简单便捷的方式，将一整套功能齐全的复古个人电脑

要求：

• 高度不超过3U标准✓
• 兼容 ATX 和 uATX 主板✓(甚至包括迷你ATX主板！)
• 能容纳全尺寸的 ATX 电源✓
• 包含用于5.25英寸驱动器、3.25英寸驱动器和SD-IDE适配器的安装支架。✓
• 正确安装/固定/固定好扩展卡(至少需要一块AGP显卡和一块PCI声卡)✓
• 所有典型端口/连接器均可正常访问(部分情况下可通过替代方案解决问题)。
• 配备易于操作的硬件电源按钮和重置按钮✓
• 无需进行大量改动，即可轻松安装，几乎无需对货架进行任何调整。✓
• 只需最少的硬件设备，无需特殊工具或其他设备。✓
• 没有任何复杂的操作——无需经历尴尬的安装步骤，也无需强行将物品塞进狭窄的空间。✓

其他目标：

• 安装一个120毫米的风扇，以增强空气流通效果。✓
• 适用于ITX和AT主板的选项(可能在未来推出)
• 适用于现代存储解决方案的3.5英寸和2.5英寸硬盘驱动器选项(可能在未来推出)
• 半职业级别的造型(欢迎大家畅所欲言，说说你们的看法！)

解决方案：

借助ATX和PCI规范，我成功构建了一个精确的母板及扩展卡模型。基于此，我设计了一套易于3D打印的安装支架。这些支架可固定在Startech公司常用的19英寸机架货架上，我还根据其官网提供的技术图纸，精确地对该货架进行了建模。安装支架通过M3螺丝和3D打印的支架进行固定，支架利用货架底部的通风口间隙实现精准定位。此外，还有一个支架用于固定PCI扩展卡

那些不算出色的方面：

如今……很遗憾，我不得不做出一些妥协……

• 这种设计的最大缺点是，"外部"I/O区域与机箱侧面之间的间距过小。这意味着将连接器插入I/O端口既困难又在很多情况下根本无法实现。对于USB鼠标和键盘，微型无线适配器体积很小，插入时毫无阻碍。对于以太网接口，有90度转角的线缆适配器，可以避免标准线缆出现严重弯曲。显卡和声卡接口位置足够高，插入线缆毫无问题——前提是你的显卡或声
• 机箱底部的通风口与PCI卡插槽的间距并非完全对应。如果你的主板将显卡插槽(AGP或PCIe 16x插槽)设置在第一个位置，那么显卡的I/O支架就会与机箱底板发生冲突。此时，你需要将两个通风口之间的区域切割掉，以便安装显卡。这是典型安装过程中可能需要对机箱进行的唯一改动。此外，还需注意以下情况：若主板上额外插槽的数量和位置，以及你计划使用的额外显卡数量不同
  • 1 号位置大致位于主板上 I/O 区域紧邻的安装孔处。
  •
  • 请注意括号(绿色)与通风口之间的区域发生碰撞(红色X标记)，该区域位于下一格(用红色圈出)的通风口上方。
  •

组装步骤：

所需非打印部件：

• 星科科技 2U 型 16英寸深19英寸宽的机架搁板(CABSHELFV型)
• M3螺丝套装，螺丝长度从6毫米到10毫米不等，另附配套螺丝刀。
• 就这些了！当然，除了组装电脑所需的零部件外，其他东西就不需要了。
  • 注意——任何扩展卡从连接器底部到PCB或散热器顶部的距离不得超过约110毫米。对于现代主机组装而言，低高度的显卡或许是最佳选择，但这就需要使用90度转角的HDMI/DP等接口线缆。
  • 补充说明——电源

所需的打印部件：

• 1 个下部主板适配器
• 1 个上主板适配器
• 1个PCI卡支架
• 1 个电源供应器支架
• 1 个驱动支架
• 5个主板通风口锁定键
• 4个电源适配器通风槽锁扣
• 2x驱动适配器通风槽钥匙
• 1个uATX间隔板(若使用微型ATX主板*)

推荐的附加部件：

• 90 度以太网电缆适配器(我用的是CableCreations家的这款产品——无任何合作关系——链接：https://a.co/d/9MAfQ6x)
• USB PCI 扩展卡(Startech这款产品的接口设计在机身顶部，这点很不错——不过我和他们没有合作关系——https://a.co/d/aXV4Na2)

组装步骤：

• 首先，打印所有你需要的零件。这些零件打印起来相当简单，如果摆放位置正确的话，只需极少量的支撑结构。不过我还是建议在以下位置添加支撑结构。
  • 驱动支架和插槽钥匙上的嵌入式螺丝安装面
  • 驱动支架上用于安装SD-IDE设备的两个长桥接板(打印时需将左侧面朝下)
  • PCI 卡支架上的下部螺丝安装面(打印时请将顶面朝下)
• 以下是每个零件的G代码，供有需要的人参考。这些零件用Prusa Mk3s+打印机搭配Atomic PLA材料打印效果极佳(声明一下，我和该品牌没有合作关系，但我强烈推荐他们的耗材！)
• 零件打印完成后，将主板适配器与主板进行模拟组装，确认是否需要切割通风口。主板的顶边应与机箱后边缘齐平。如果需要进行切割操作，建议使用Dremel类型的工具或类似设备以确保切割精度。切割机箱前请务必先将所有部件安装到位，以避免金属碎屑污染您的精密电子元件！
• 接下来，我建议先将所有螺丝孔预先攻丝。我选择让螺丝直接穿入塑料件中，以避免使用可能导致主板短路的螺母。螺丝应拧得比较紧(不过公差会因打印机的不同而有所差异)。如果不预先攻丝，组装时很难将部件对齐并完成螺丝安装。
  • 实用技巧：当将螺丝拧入已有螺纹的塑料件时，首先逆时针旋转并施加轻微压力。一旦感觉到"咔哒"声，立即改为顺时针旋转。这样能确保螺丝正确对接已有螺纹，而不会损坏原有螺纹或导致螺纹错位。
• 所有部件都安装好线材后，我建议按照以下顺序进行组装(先将搁板翻转过来)：
  • 注意：螺丝的长度至关重要！！！对于通孔，如果螺丝头从另一端伸出，就可能会导致主板短路，或者撞到另一侧的机箱板。至于盲孔，其深度是有限的，若继续拧入过深，可能会损坏螺纹。
  • 主板适配器 - 上部和下部(6毫米螺丝)
    • 主板适配器上的按键标有字母"M"，箭头应朝向货架的前方。
  • 驱动支架(6毫米螺丝)
    • 驱动支架的钥匙标有字母"D"，箭头应朝向货架的前方。
  • 电源支架(含电源)
    • 电源供应器
    • 电源供应器

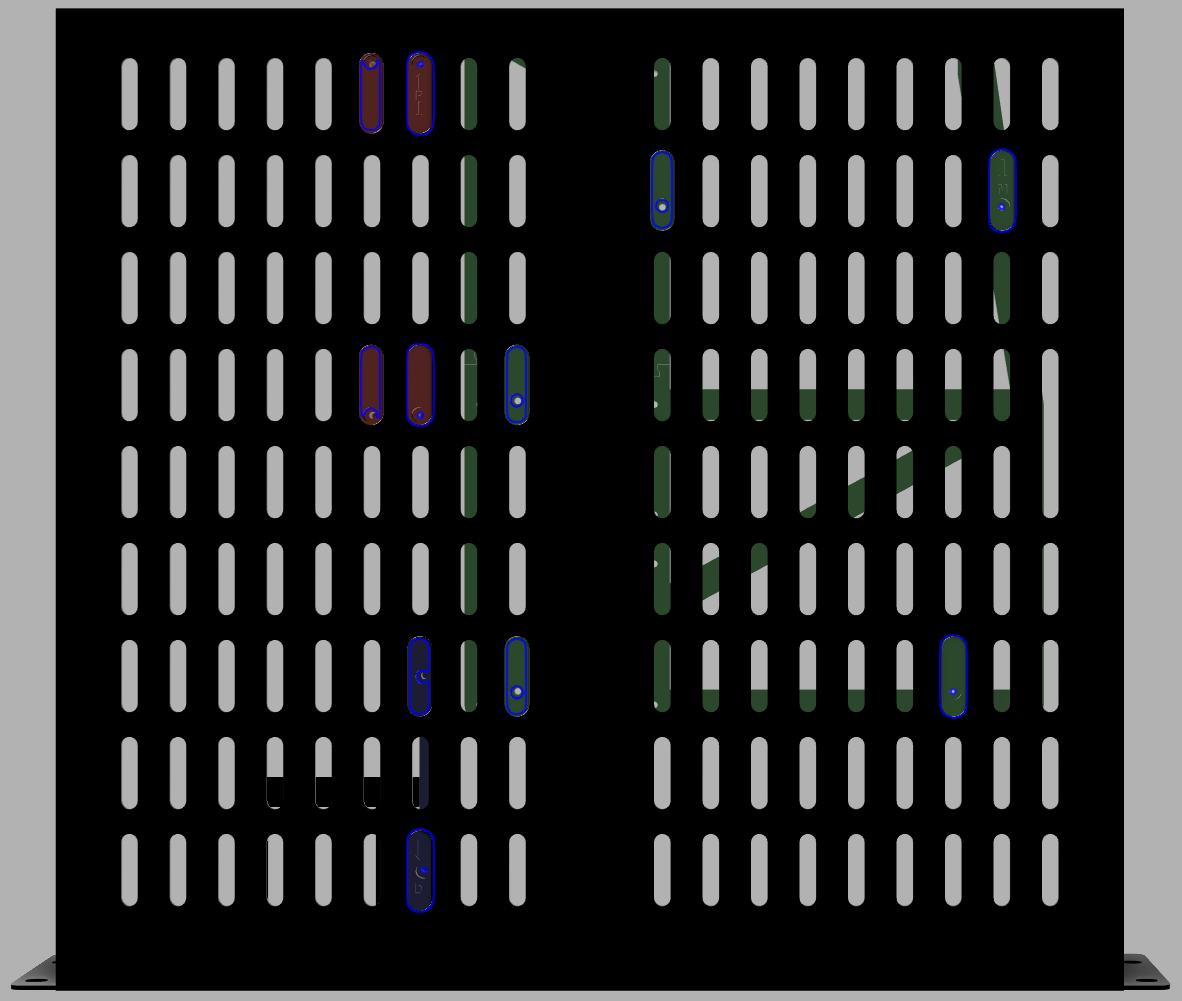

  • 请注意括号和插槽键的位置：
  • 到这一步，你可以把架子翻转回来。
  • 先安装5.25英寸的硬盘，再安装3.5英寸的硬盘，最后安装SD-IDE接口设备。(所有设备使用6毫米螺丝即可；对于SD-IDE接口设备，螺丝长度不得超过6毫米)
    • 如果机箱内部空间狭窄，可能会需要在组装过程中为硬盘安装一些电源和数据线。这取决于5.25英寸硬盘的尺寸以及主板接口的位置。
  • 预装了主板、CPU 和散热器(使用 6 毫米螺丝，但请跳过 PCI 卡支架会共用的那些孔位)*
  • PCI 卡支架(使用 8 毫米或 10 毫米螺丝，将其安装在扩展插槽左侧的第一个位置——见上文——以及主板左下角的孔位*)。
  • 扩展卡(螺丝尺寸在3至8毫米之间。这部分要求没那么严格，但要注意别挡住接口)。
  • 最后，安装所有剩余的线缆和/或配件。
• 针对uATX主板，主板不会延伸至PCI卡支架所使用的下部安装孔。在这种情况下，需使用uATX间隔片来弥补主板厚度不足的问题。
• 到这一步，一切都应该安装完毕，可以正常使用了！我确实建议在机箱前部安装一个风扇，以增强空气流通，并便于操作已安装的电源/重置按钮。详情请查看我的其他型号机箱介绍。就在这里除此之外，只需将架子安装在你的机架上，连接好配件，就可以开始使用了！

欢迎大家提出反馈意见！

这是我目前为止最大的3D设计项目，所以我非常欢迎大家提出反馈！我知道有些地方还不够完美，可能还有可以改进或调整的地方。如果你使用了这个设计，请务必告诉我你的想法哦：)

未来规划：

或许我会针对ITX主板和/或现代的3.5/2.5英寸硬盘对此进行适配。如果您对此感兴趣，随时欢迎与我联系交流。
