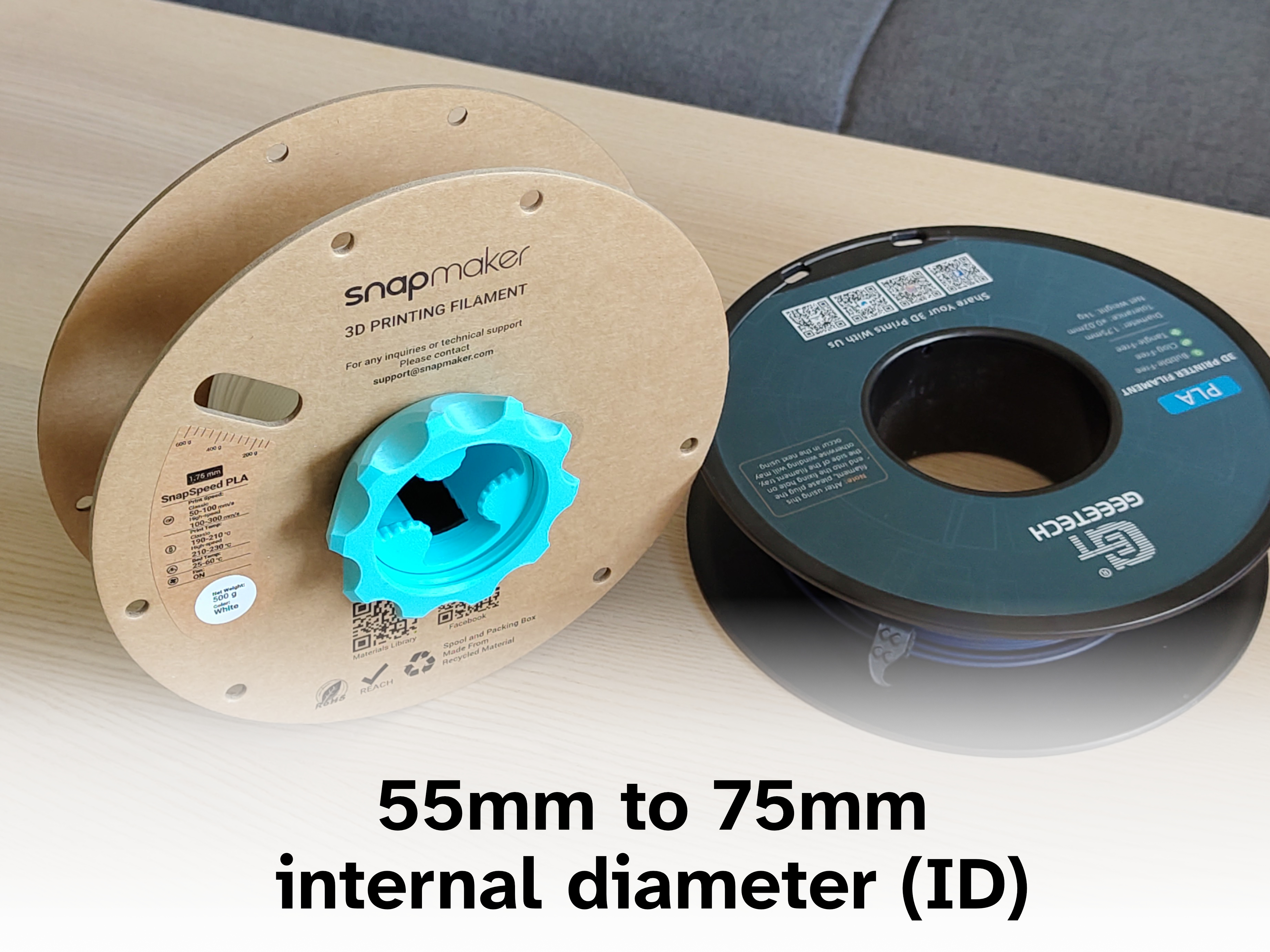

Cet adaptateur universel permet d'utiliser des bobines avec des diamètres intérieurs plus grands (55–75 mm) tout en restant compatible avec des bobines plus petites, telles que celles pour le filament SnapSpeed ou BambuLab. Il s'attache solidement aux supports de bobines d'origine et peut être laissé en place ou déplacé entre les bobines selon les besoins.

Il n'utilise que 56 g de filament et imprime en environ 1 heure et 50 minutes (en utilisant les réglages d'impression recommandés /.3mf).

Les caractéristiques

• Ajustement confortable :Conçu avec de la friction pour rester sécurisé mais rester facile à retirer.

• Insertion facile des écrous :Vissez dans la direction opposée jusqu'à ce que le filetage se verrouille.

• Filtrage optimisé :Deux filetages et une géométrie compatible avec l'impression 3D permettent un vissage et un dévissage rapides.

• Fonctionnement à une seule main :Trois bosses dans l'ouverture du boulon pour aider à empêcher la rotation pendant le vissage.

• Peinture de couture :Les coupures dans les fils avec des coutures peintes (dans le fichier .3mf inclus) assurent des dimensions cohérentes lors de l'impression.

Comment utiliser

Il y a deux façons d'utiliser l'adaptateur :sur les supports de bobines.ousur la bobine de filament elle-même.. Ces instructions supposent une utilisation à une main, bien que l'utilisation des deux mains rende les choses plus faciles.

Conseil: Lorsque vous utilisez des bobines qui conviendraient pour les supports originaux (par exemple, avec un ID de 55 mm), vissez l'écrou avec le côté plat faisant face à la bobine.

Option 1 : Adaptateur sur la bobine de filament.

Vissage/Dévissage

1. Placez l'adaptateur à plat sur une surface.

2. Mettez la bobine au-dessus de l'adaptateur.

3. Serrer la vis solidement.

En attachant

1. Attachez l'adaptateur (avec la bobine) aux supports de bobine en saisissant les protubérances.

Option 2 : Adaptateur sur les supports de bobines.

Si vous utilisez souvent des bobines qui sont incompatibles avec les supports originaux, il est utile de laisser l'adaptateur installé sur celles-ci.

Cependant, comme vous vissez dans un filet rotatif, c'est un peu plus difficile.

Baiser.

1. Placez la bobine sur le boulon.

2. Appuyez fermement sur l'écrou sur le boulon pour aligner les filets.

3. Utilisez un doigt pour faire pivoter le boulon via l'un des boutons pour le premier tour complet.

4. Passez à la rotation de l'écrou avec votre pouce tout en maintenant le boulon stable avec une protubérance.

Dévisser.

1. Pour retirer la bobine, verrouillez le boulon avec une protubérance et dévissez-le en utilisant votre doigt index.

Impression

• Imprimez le boulon sur sa tête.

• Hauteur de couche de 0,2 mm.

• 2 murs.

• 10% de remplissage gyroïde.

• Aucun support ou rebord n'est nécessaire.

• PLA

Inspiration.

Ce modèle est inspiré parDes adaptateurs universels pour l'AMS Lite.mais il est conçu de toutes pièces pour le Snapmaker U1. Même si les supports de bobine de ces deux modèles se ressemblent beaucoup, il y a beaucoup de petites différences qui ont nécessité des décisions de conception différentes.

Journal des modifications

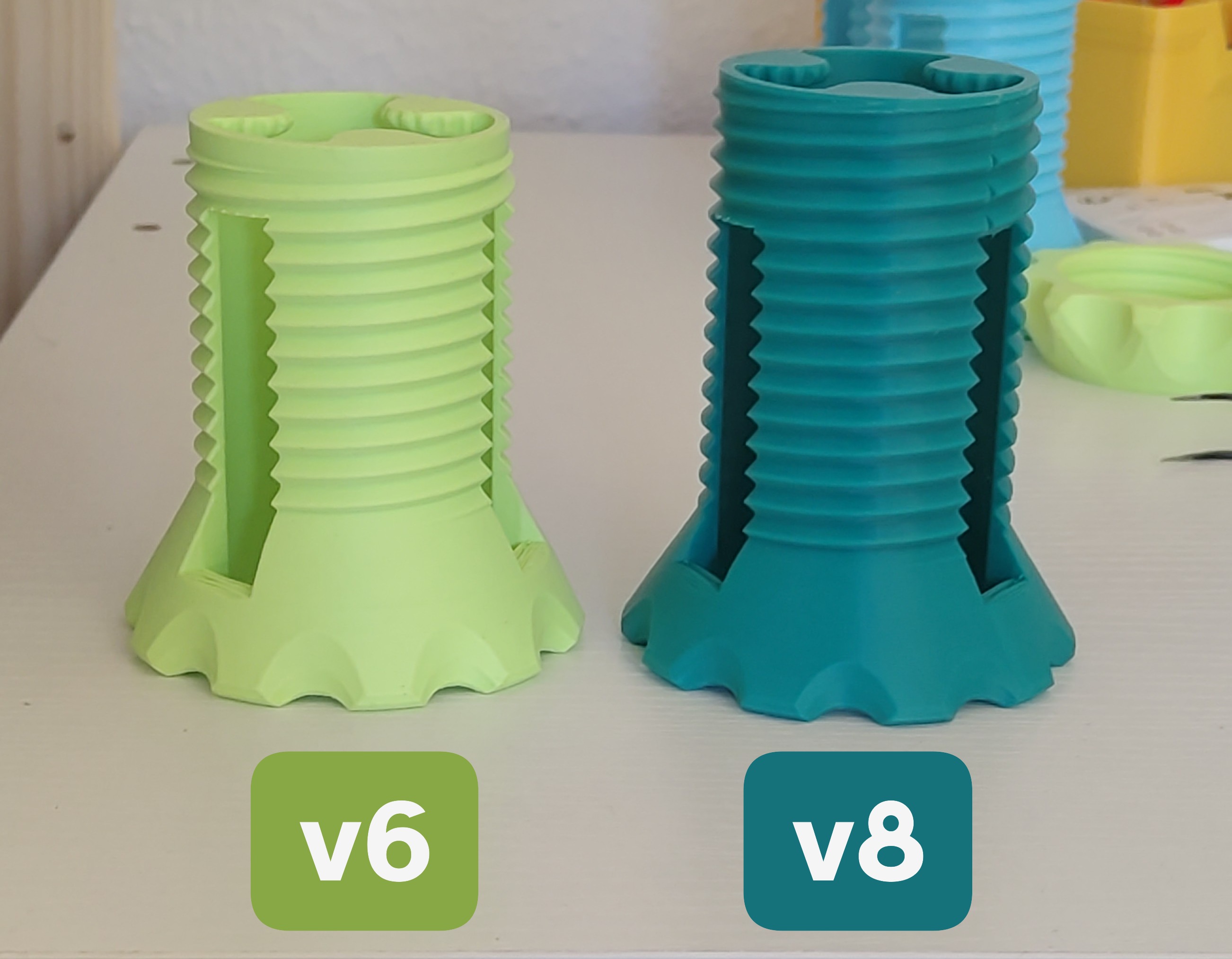

• [23.05.26] - J'ai téléchargé Bolt v8, de la même longueur que v7, mais avec un filetage dès le début. J'ai également rendu l'angle à l'extrémité plus raide, pour mieux supporter les bobines plus larges de 55 mm de diamètre intérieur. (N'oubliez pas d'essayer d'utiliser l'écrou dans les deux sens si la direction standard ne fonctionne pas !)



• [05.05.26] - Le Bolt v7 a été téléchargé, ce qui le rend 1 cm plus long pour s'adapter aux bobines Sunlu de taille standard.
