Ich wollte eine einfache rahmenartige Lampe, die zum Ausstellen von Lithophan-Kunstwerken verwendet werden kann.

Zu lang, nicht gelesen

Anforderungen für die Lithophane-Platte:

• Muss eine Größe von 140x105mm haben, mit abgerundeten Ecken von 5mm Größe.

• Muss eine abgerundete Kante/Lippe von 3 mm Breite und 2 mm Dicke beinhalten. Zu diesem Zweck kann die beigefügte NegativeMask.stl als negatives Volumen in Ihrem Slicer der Wahl verwendet werden, um Lithophanplatten, die mit Online-Generatoren erstellt wurden, anzupassen.

Anforderungen an die Elektronik:

• Siehe Abbildung unten für die Abmessungen des Schalters und des USB-C-Anschlusses.

• LED-Streifen mit einer Dicke von bis zu 8 mm können verwendet werden, obwohl 5 mm breite Streifen empfohlen werden.

• Die erforderliche Länge des LED-Streifens beträgt 460 mm.

Features

Das Design beinhaltet die folgenden Funktionen:

1. Unterstützung von sowohl Porträt- als auch Landschafts-Lithophanplatten (die verschiedenen Designs sind in entsprechend benannten Verzeichnissen enthalten).

2. USB-C-Port mit Netzschalter.

3. 15° Schwenkwinkel.

4. Keine Unterstützung erforderlich für den Druck.

5. Kein Kleber/Schrauben oder Ähnliches werden für die Montage benötigt.

Versammlung

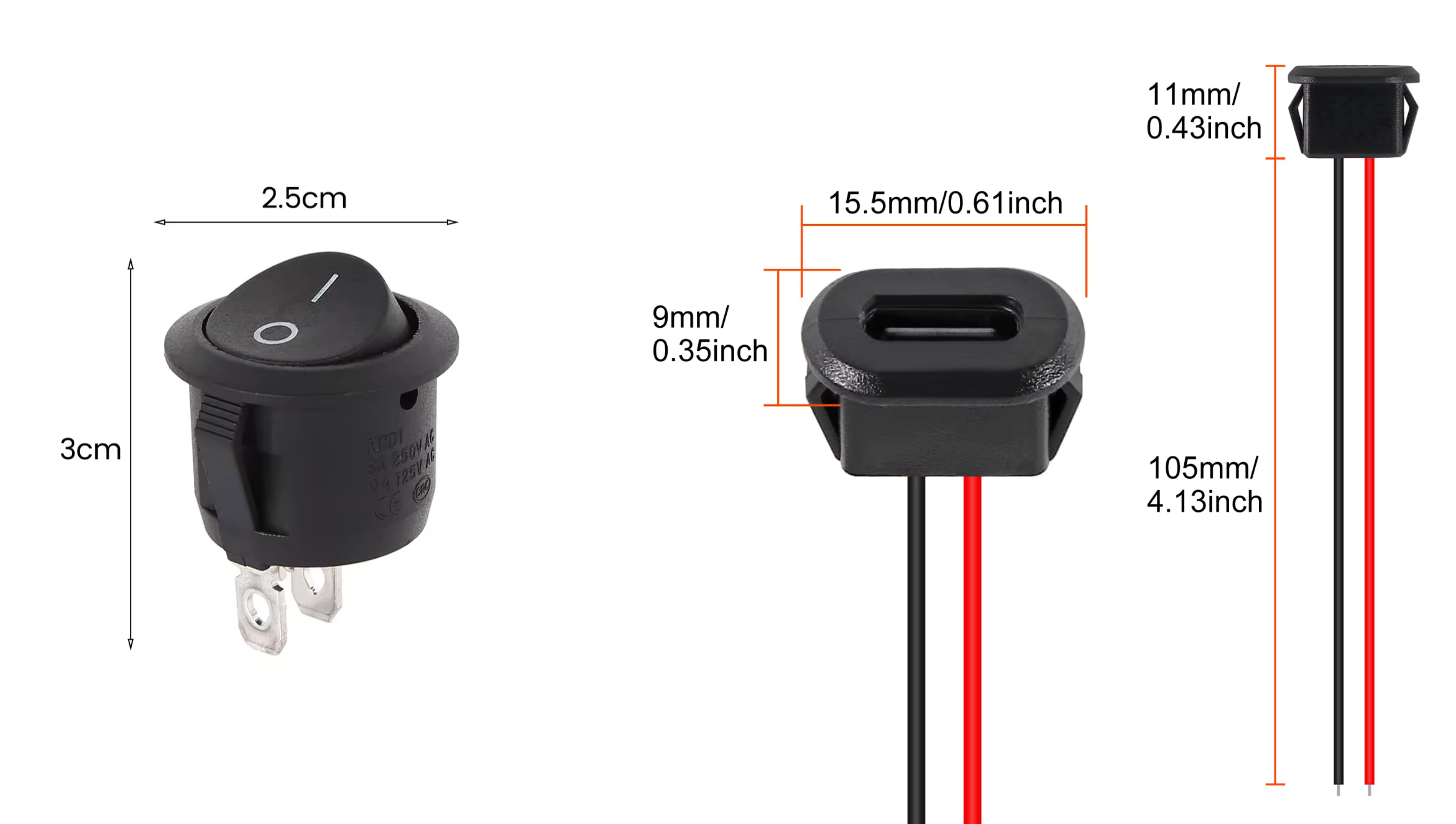

Um den Rahmen zusammenzubauen, benötigen Sie einen USB-C-Anschluss und einen zweipoligen runden Schalter. Ich habe keine genauen Modellnummern, aber die Abmessungen der von mir verwendeten Komponenten sind in der folgenden Abbildung dargestellt. Ich denke, es ist ziemlich sicher, alle Komponenten zu bestellen, die "ungefähr" ähnlich aussehen und die gleichen Abmessungen haben wie in der folgenden Abbildung gezeigt:

Der mittlere Rahmen hat eine innere Dicke von 8,8 mm, was bedeutet, dass Streifen mit einer Breite von bis zu 8 mm verwendet werden könnten. Ich habe jedoch nur 5 mm breite Streifen in meinen Baugruppen verwendet. Die Gesamtlänge des benötigten LED-Streifens beträgt: 460 mm.

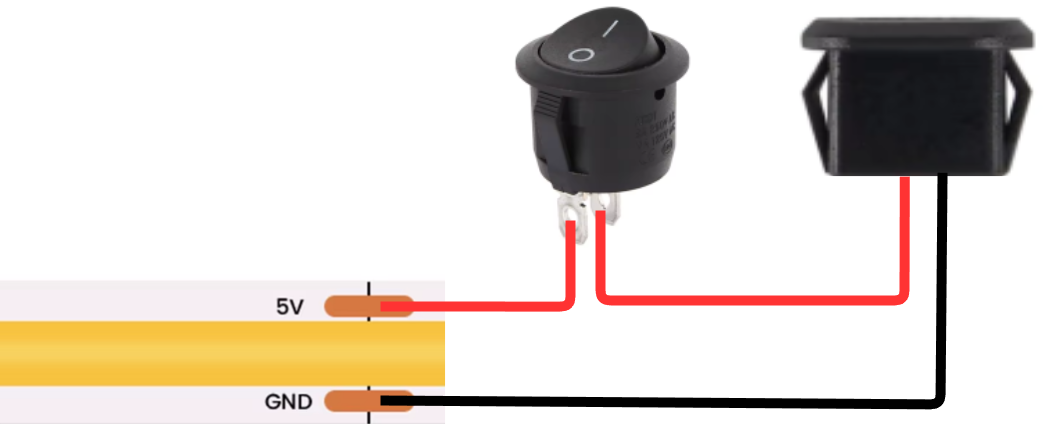

Die elektrische Baugruppe ist ziemlich vorne und wird unten gezeigt:

Bei der Montage der elektrischen Komponenten empfehle ich, dies in der folgenden Reihenfolge zu tun:

1. Deponieren Sie etwas Lötzinn auf die Pole des Schalters.

2. Schneiden Sie das rote Kabel des USB-Kabels ab, so dass etwa 30 mm Draht am Anschluss befestigt bleiben. Bewahren Sie das freie Stück Draht auf, da es zum Anschließen des Schalters an den LED-Streifen verwendet wird.

3. Führen Sie den Schalter und den Port in das USBSwitchSupport-Stück ein.

4. Löten Sie den roten Draht vom USB-Port in den Schalter.

5. Löte eines der Enden des freien Stücks Draht aus Schritt 2 an den Schalter.

6. Führen Sie das USBSwitchSupport-Stück in die Backplate ein. Sie müssen etwas Druck ausüben, da die beiden Teile einfach ineinander gepresst werden.

7. Du wirst 460 mm LED-Streifen benötigen, um den inneren Umfang der BackPlate zu bedecken.

8. Löten Sie das freie Ende des roten Drahtes, der vom Schalter kommt, in die 5V des LED-Streifens und den schwarzen Draht, der vom USB-C-Port kommt, in den GND des Streifens.

9. Kleben Sie den LED-Streifen auf die Innenseite der Rückplatte. Ich empfehle, die Schutzfolie vom Streifen allmählich zu entfernen, anstatt es auf einmal zu tun.

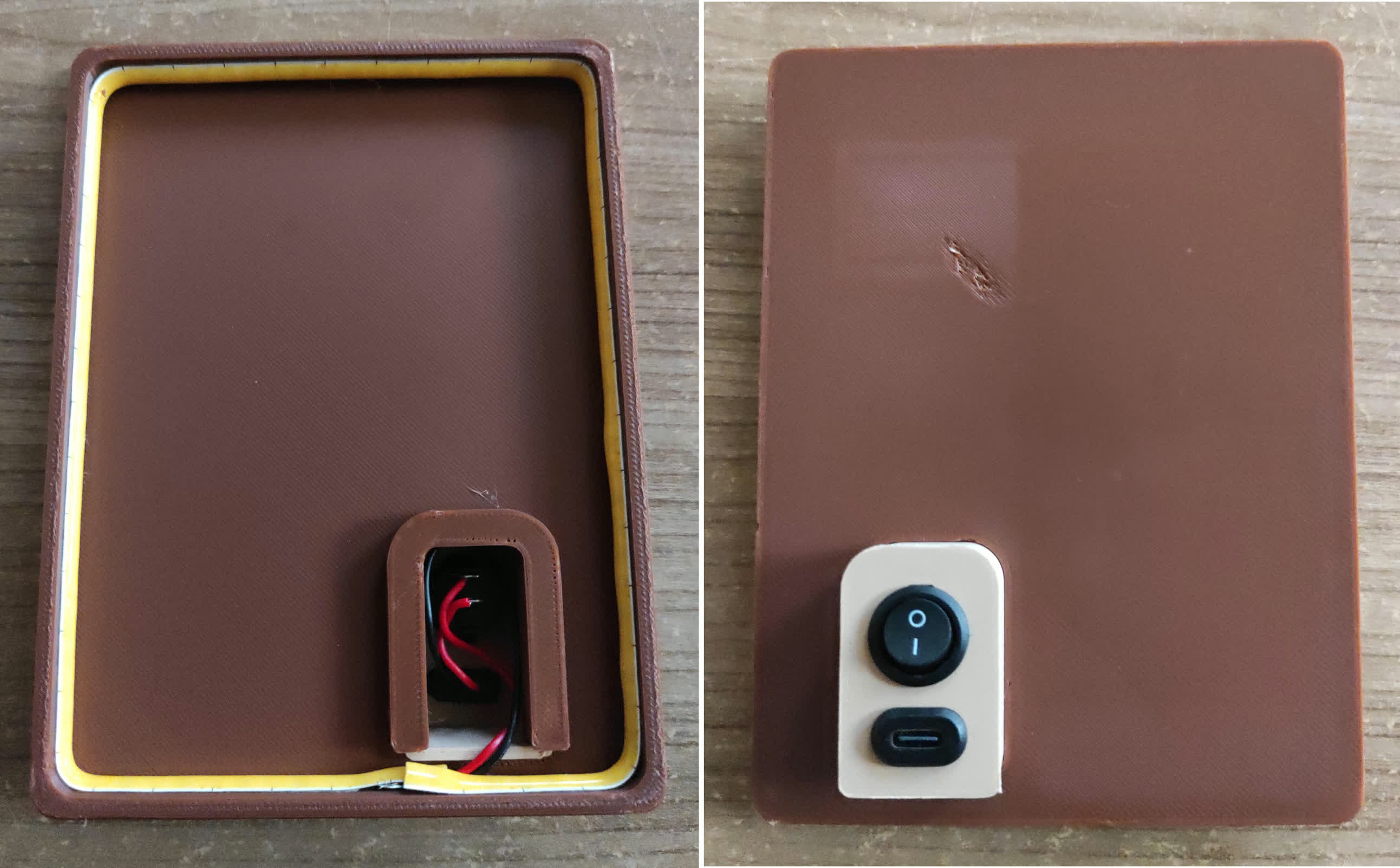

Nachdem die Elektronik in die Backplate eingebaut ist, bleibt nur noch, die Lithophanplatte in den MiddleFrame zu schieben, die Backplate in den MiddleFrame zu schieben und die Montage mit RightFoot und LeftFoot zu sichern.

Anpassung von Lithophan-Platten, damit sie mit dem Design funktionieren.

Die Dimensionen, die bei der Verwendung von Online-Generatoren (wie z. B.https://itslitho.com/) Um Ihre Lithophanplatte zu erstellen, sind folgende Schritte erforderlich:

• Höhe und Breite von 140x105mm, mit abgerundeten Ecken von 5mm Größe.

• Grenze mit einer Breite von 3 mm und einer Dicke von 2 mm.

Die meisten Generatoren, die ich online gefunden habe, erlauben es nicht, abgerundete Rechtecke oder abgerundete Ränder zu erstellen. Aus diesem Grund können Sie die beigefügte NegativeMask.stl als negatives Volumen verwenden und sie der generierten Lithophanplatte in Ihrem Slicer hinzufügen. Das GIF unten zeigt, wie das im Prusa Slicer aussieht.
