抄録

CircuitMateは、抵抗値や容量値など、さまざまな電子計算を支援するように設計された多機能電子計算器です。

CircuitMate：電子計算機

機能

CircuitMateのソースコードとファームウェアは、このGitHubリポジトリで見ることができます。CircuitMateのGitHubリポジトリ。

現在のファームウェアには以下の機能が含まれています。

• 抵抗計算器：
  • DIP 抵抗器計算機
  • SMD抵抗器計算機
• コンデンサ計算器：
  • 3つのセラミックコンデンサとSMDコンデンサをサポート
• ゲーム：
  • 数字当てゲーム

このファームウェアは拡張可能に設計されており、ユーザーは新しいアプリケーションを簡単に追加することができます

設計目標

CircuitMateを設計する際、いくつかの重要な目標が開発プロセスを導いていました。

• 実用的で役立つ。：シンプルなインターフェイスで、迅速かつ効率的に使用できます。
• 直観的：ユーザーフレンドリーなレイアウトとコントロール。
• 最小部品リスト (BOM)：最小限の部品で簡単に調達できるように設計されています。
• 構築しやすい：組み立てプロセスが最小限に抑えられています。
• 拡張可能：さらに機能を追加するために、簡単にカスタマイズや拡張ができます。

ファイルと部品の概要

• ベース.stl：全てのコンポーネントを一緒に固定します。
• アッパーパート.stl：固定ポテンショメーターは、ボタンを押すときに柔軟性を発揮するように設計された薄型製品です。
• Knob.stl：ユーザーの操作に使用されるポテンショメータに接続されています。
• ポット・バトン・ブリッジ.stl：ポテンショメータとボタンの間のギャップを埋めるのに役立ちます。凸型アクチュエータ付きのボタンを使用する場合は、これが不要になる可能性があります。
• ノブ_ラベル.pdf：上部に追加するための印刷可能なラベル用のPDFファイル。

部品表 (BOM)

CircuitMateを組み立てるには、以下のコンポーネントが必要です。

• アルデュイノ ナノ：CircuitMateに電力を供給するマイクロコントローラ。
• ポテンシオメータ：各種の設定を調整するために使用される標準的なポテンショメータです。
• 12 mm×12 mmのキーボタン：CircuitMateと対話するためのタッチキーです。
• 文字型 LCD 16x2：計算結果やその他の出力を表示するためのクリスタル液晶ディスプレイ。
• 小型ポテンショメータ：文字型 LCD のコントラストを制御するために専用で設計されています。
• 小型の基板：すべてのコンポーネントを接続して固定するためのコンパクトなブレッドボード
• 熱溶融ナット：組み立て/分解のプロセスを簡単にすることができます

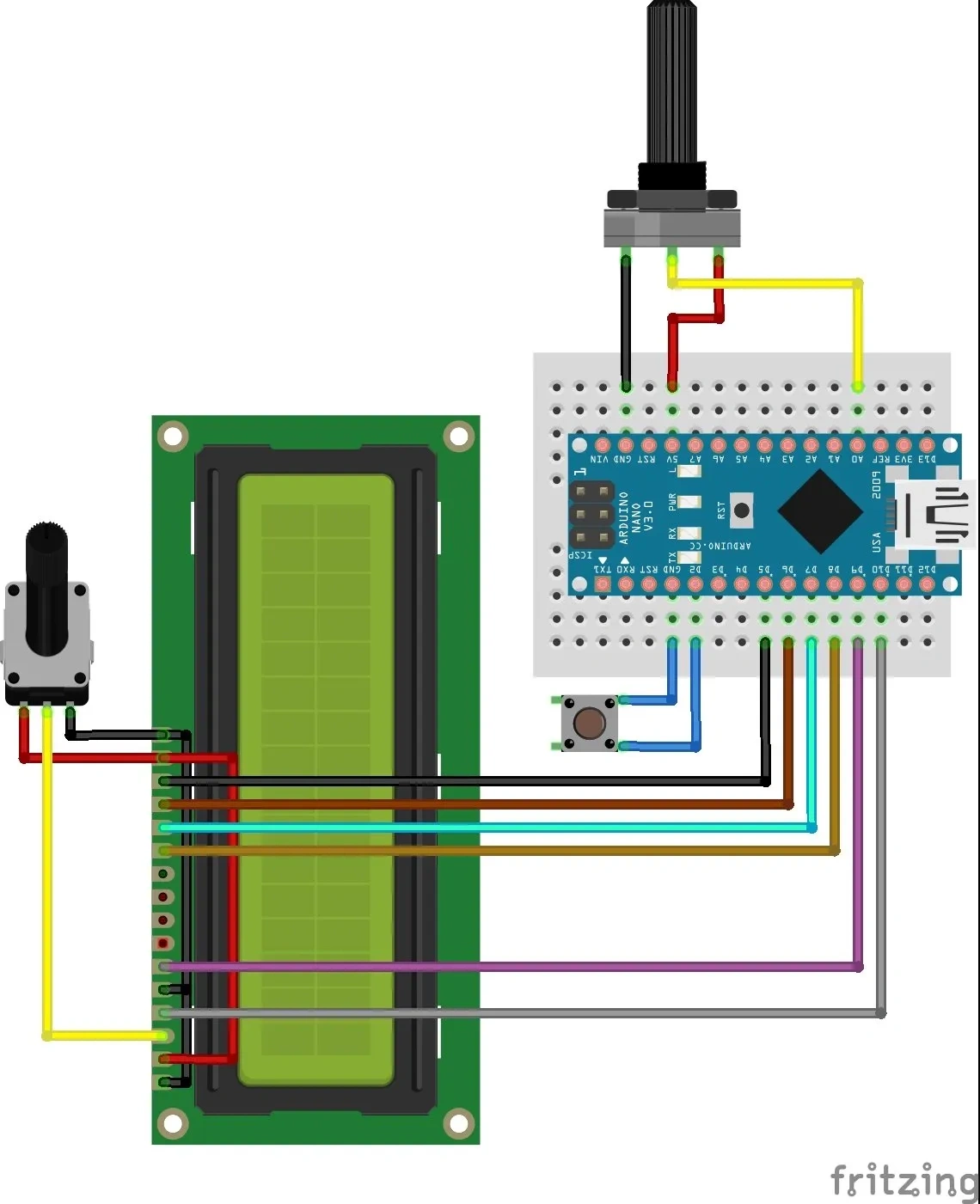

Arduinoの接続

組み立ての説明書

CircuitMateを組み立てるには、以下の手順に従ってください。

1. 印刷部品：提供されたSTLファイルを使用して、必要なすべての部品を印刷します。
2. ノブのラベルを準備する。：PDFファイルからノブのラベルを印刷し、テープや糊を使って上部に貼り付けます。
3. 熱溶融ナットを挿入する。：熱溶融ナットをベース
4. コンポーネントの組み立て：
   1. ボタンをベース部に接続します。
   2. ポテンショメータを上部に取り付けます。
   3. 基板をベースに入れ、ArduinoのUSBコネクタが側面のスロットからアクセスできるようにしてください。
5. 取り付けノブ：ノブをポテンショメータに固定します。
6. オプション - ポテンシオメータの底部ブリッジ必要に応じて、ポテンショメータとボタンの間にあるギャップを埋めるために、ポテンショメータの底部にあるブリッジを使用してください。
7. 電気的な接続：提供されたチャートに従って、Arduino Nano、LCD、その他のコンポーネントを接続します。
8. 最終組み立て：上部と LCD をベースに接続します。
9. ファームウェアをダウンロードする：からCircuitMateのGitHubリポジトリArduinoのプロジェクトをダウンロードしてください。
10. 校正ノブ：READMEファイルに記載されている指示に従って、調整ノブの値を校正してください。
11. お楽しみください：あなたの CircuitMate は今すぐに使えます。楽しんでください！

重要なお知らせノブを取り付ける際には、ノブ上の矢印が最初のラベル
