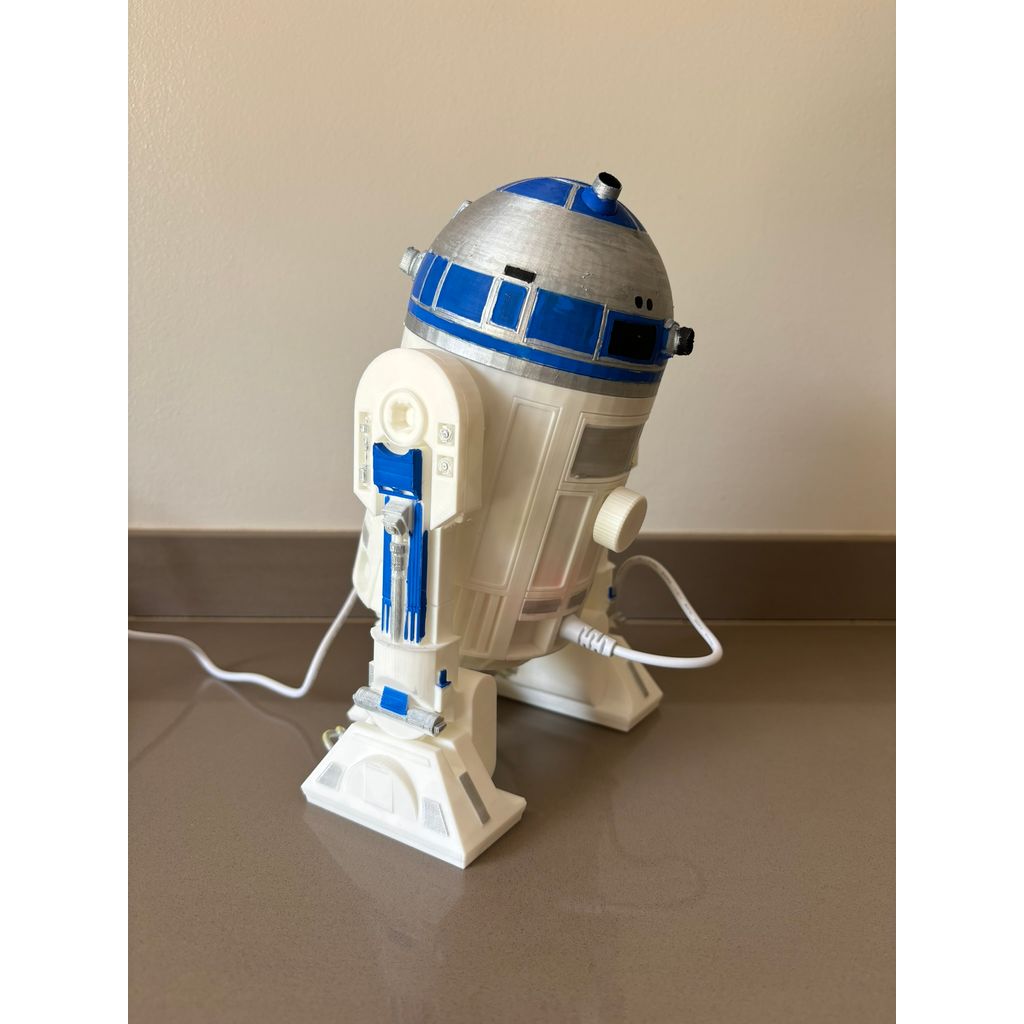

这是基于 jeje95 创作的 R2D2 时钟与计时器的混音作品。
相较于原版，我对配置做了一些调整：

• 阿尔杜伊诺纳米板(而非ESP模块)
• 实时时钟模块
• 用于连接的纳米防护层

基本上，你可以通过旋转编码器按钮来设置警报功能，正如你在下面的视频中所看到的那样：

https://youtube.com/shorts/odZpx6V_PAg?feature=share

闹钟会播放R2D2的MP3音效，并点亮头部区域的LED灯。您可以通过转盘式编码器上的按钮来关闭闹钟功能：

https://youtube.com/shorts/0z7gBt356PU?feature=share

代码可从以下链接获取：

https://tinyurl.com/yxx928zu

为了简化代码，我使用了不同的库：

• RTClib(时钟库)
• RotaryEncoder.h(报警配置模式及设置)
• 易用按钮(旋转编码器按钮)
• TM1637显示屏(蓝色显示屏)
• 软件串口(与DFPlayer模块配合使用)
• DFRobot DFPlayer Mini(MP3模块)
• EEPROM(保存配置好的报警设置)
• LED(R2D2头部LED灯)

您可以查看基础配置，并模拟显示屏和旋转编码器在警报配置中的运行行为：

https://wokwi.com/projects/401647812713663489

树莓派

• 旋转电机输入1，A1端口
• 旋转输入2，A2端口
• 旋转按钮 2
• 显示时钟频率：5 MHz
• 显示设备接口 6
• 显示屏亮度最低值 0
• 显示屏亮度最大值 7
• DFPLAYER_RX 10
• DFPLAYER_TX 11
• LED_BLANK 3
• LED_RED 8
• LED_BLUE 9
