Estuche para Raspberry 5, que supone que el Active Cooler está instalado, y es compatible con las siguientes variantes:

Base estándar: cuando se utiliza una tarjeta microSD (y no una SSD)
Base SSD: cuando se utiliza un SSD (y no una tarjeta microSD)
Caja Pi - con acceso de E/S: proporciona acceso a GPIO, puertos de pantalla
Caja Pi - sin acceso de E/S: totalmente cerrada sin acceso de E

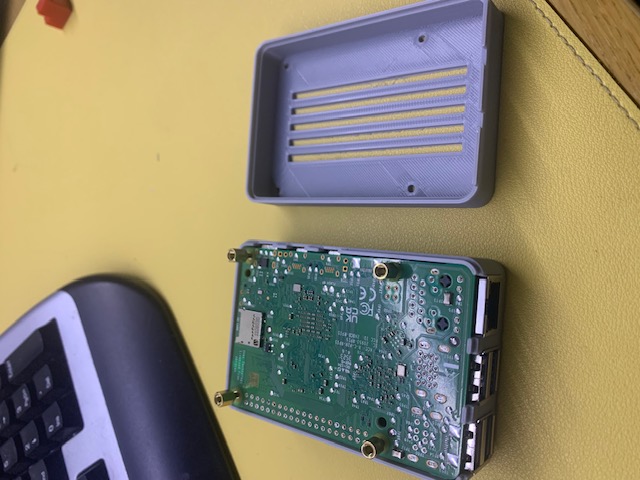

El estuche se ajusta perfectamente y necesitas facilitar la inserción del Pi comenzando desde el lado del puerto HDMI/USB-C. Luego, la base se une mediante clips para mantener todo en su lugar.

Si es necesario, puedes fijar el Pi a las orejas de montaje de la sección superior con tornillos M2 o M2.5. O, alternativamente, puedes fijar el Pi a la sección superior con separadores M2 o M2.5 (atornillados a través de la placa del Pi en las orejas de montaje) y luego usar los separadores para fijar la sección base a la sección superior con tornillos M2 o M2.5 a través de los orificios de la base. Nota: si se utiliz

El caso fue originalmente diseñado para su uso con la placa base Pimoroni NVMe SSD que se monta debajo del Pi. Utilicé separadores M2.5 de 5 mm para unir el Pi a las orejas de montaje (habiendo roscado los hilos M2.5) y luego uní la placa base NVMe a los separadores a través de los orificios en la base del caso.

Las piezas no requieren soportes, excepto para la "base SSD", que requiere soportes de árbol, ya que la placa Pimoroni es ligeramente más grande que la placa Pi, lo que resultó en una pequeña voladura en el modelo para acomodar esto.

Imprimí en PLA estándar con una altura de capa de 0,2 mm y una boquilla de 0,4 mm.

=======================================================

Actualización: fortalecí los pilares entre los puertos USB y Ethernet que tendían a romperse al empujar el Pi en su lugar.

Más actualización: siguiendo los comentarios recibidos, he aumentado el espacio alrededor del Pi para mejorar el flujo de aire a su alrededor (y de cualquier SSD) y he mejorado el acceso a la ranura de la tarjeta microSD.
