Transformez votre Otto en un assistant d'atelier fonctionnel !

Transformez votre Otto en un robot de transport de filament fonctionnel avec un système équilibré par des contrepoids pour un mouvement stable.

Mise à jour (10 avril) : Révision majeure de la stabilité :
Balast monté sur le toit :J'ai déplacé le système de contrepoids sur le toit. Cela réduit considérablement le risque de basculement et permet à Otto de transporter des bobines avec des restes de filament réels.
Balance_Helper_v2 :J'ai ajouté un nouveau espaceur pour la balle avant. Il prolonge le support avant de2,5 cm., offrant un bien meilleur effet de levier physique et une stabilité solide comme le roc pendant le mouvement.

Mise à jour (30 mars) :Désormais, nous proposons différentes tailles de contrepoids (écrous M8 de 21, 28, 35 et 42 mm) pour assurer une stabilité parfaite pour n'importe quelle bobine vide sur le marché !

Principales caractéristiques :

• Conception d'impression sur place :Aucun assemblage complexe du bras n'est nécessaire ! Le système de charnière est conçu pour être imprimé en une seule unité fonctionnelle, idéal pour les débutants comme pour les experts.

• Action actionnée par un servomoteur :Entièrement compatible avec le kit d'extension Otto. Le mécanisme de levage est piloté par un servo standard, permettant une gestion entièrement automatisée des bobines.

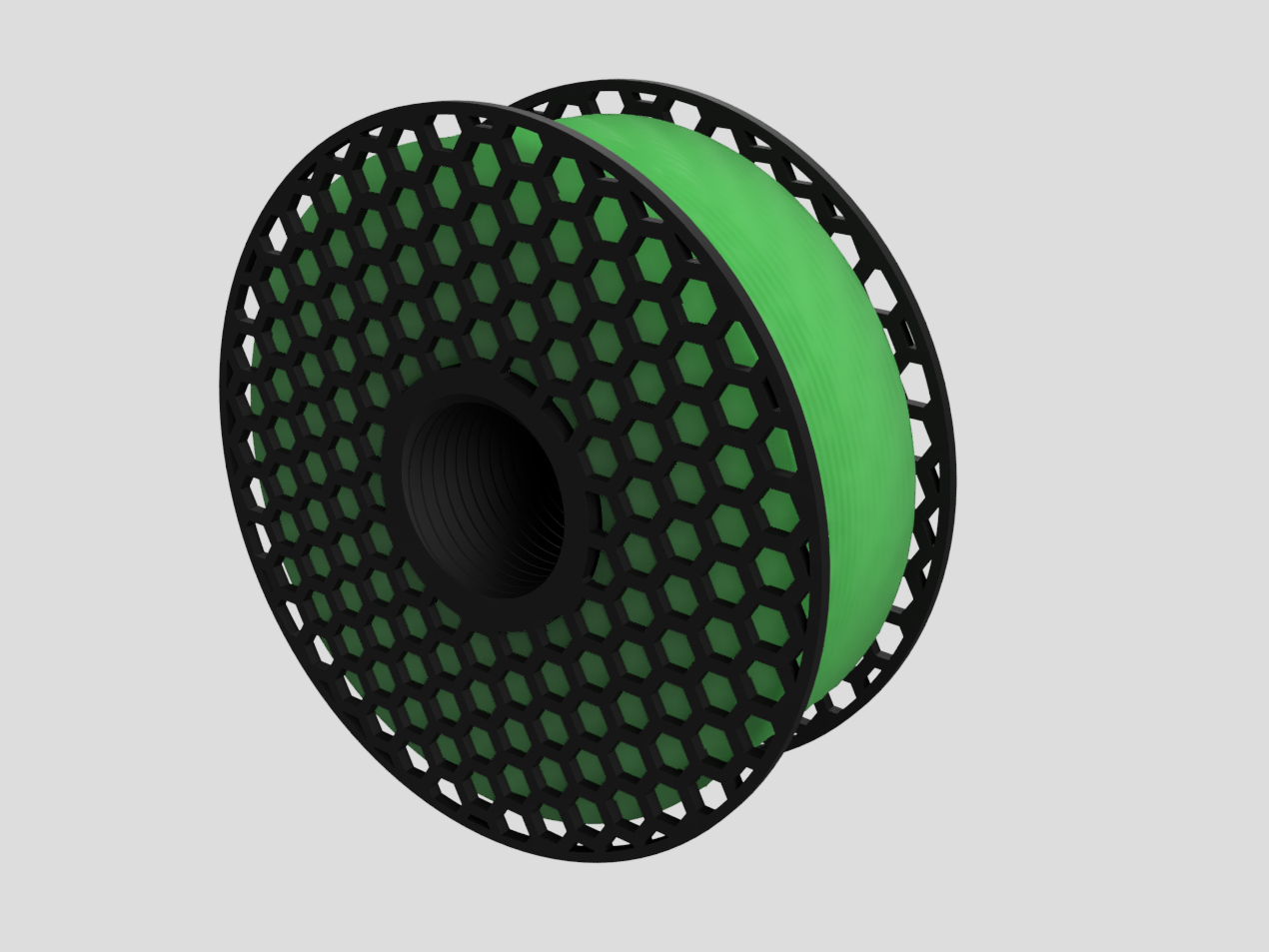

• Système de contrepoids intelligent :Pour garder Otto stable tout en portant de lourdes charges, ce mod inclut un contrepoids élégant "Filament Roll" qui se visse sur son dos.Conseil de pro : Ce poids peut aussi servir de presse-papiers de bureau ou de base pour de futurs accessoires modulaires !

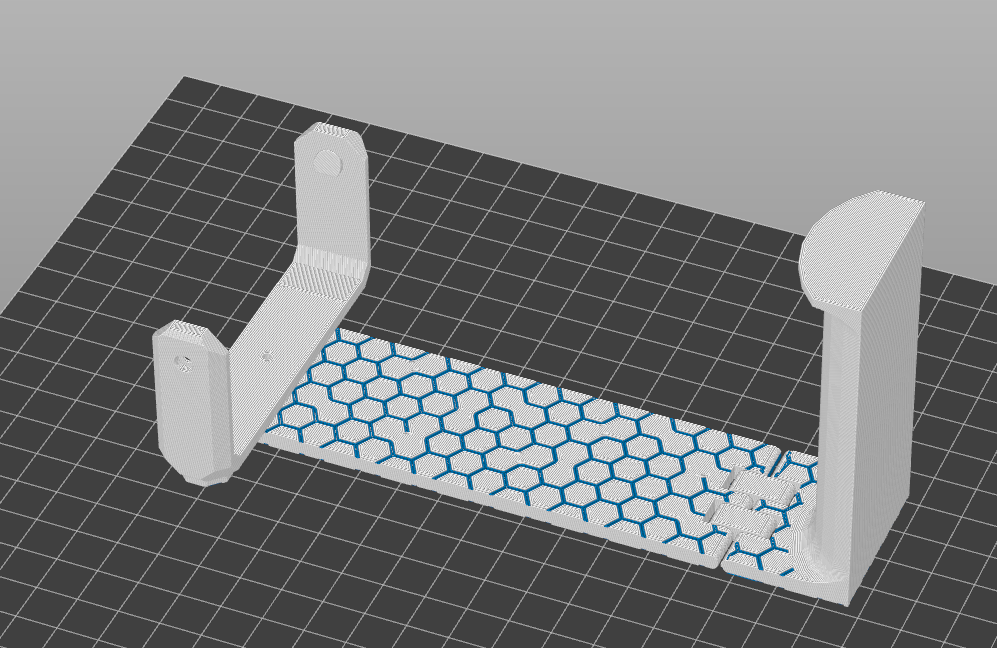

• Esthétique agressive :Le bras est doté d'une technologie moderne.Modèle de grille hexagonale.. Ce n'est pas seulement pour la force - c'est optimisé pour un look bicolore époustouflant, même sans MMU (il suffit de changer le filament à une hauteur de couche spécifique).



Comment utiliser :

1. Attachez le bras à votre Otto (servo requis).

2. Vissez le contrepoids en forme de filament à l'arrière.

3. Programmez votre Otto pour qu'il s'approche, accroche et remorque !

Matériel requis :

• 21 écrous hexagonaux M8 (ou plus) :Utilisé comme lest interne pour le contrepoids. Cela assure qu'Otto reste debout même lorsqu'il transporte les bobines vides les plus lourdes !

Logiciel et contrôle

Des mouvements entièrement personnalisables !Étant donné que chaque marque de bobine de filament a des dimensions et des poids légèrement différents, ce bras est conçu pour être facilement calibré.

• Contrôle :Le bras est alimenté par un seul servomoteur standard du kit d'extension Otto.

• Programmation :Vous pouvez utiliser l'official.Les blocs Web Otto des robots HP.Ou Arduino IDE. Il suffit de programmer le servo pour qu'il tourne vers vos angles spécifiques de "ramassage" et de "portage".

• Conseil :Comencez par un balayage lent du servomoteur pour assurer une levée en douceur et maintenir le centre de gravité stable !

L'histoire : Pourquoi j'ai construit le transporteur de bobines.

"Mon établi était constamment inondé de bobines de filament vides, et j'ai réalisé que mon Otto restait juste là, regardant le désordre. Je voulais lui donner un vrai travail ! Je me suis lancé le défi de concevoir une mise à niveau mécanique haute performance qui teste les limites deImprimer sur place.Des mécaniciens tout en restant accessibles à tous. Le résultat ? Un assistant robuste et élégant qui transforme le nettoyage de l'atelier en un spectacle robotique. »

Réglages d'impression.

• Hauteur de la couche :0,15 mm (recommandé pour un fonctionnement harmonieux des joints)

• Péripheries :3

• Remplissage :20% (Grid ou Gyroid)

• Supports :NON (Conçu pour être sans support !)

• Matériau :PLA ou PETG.

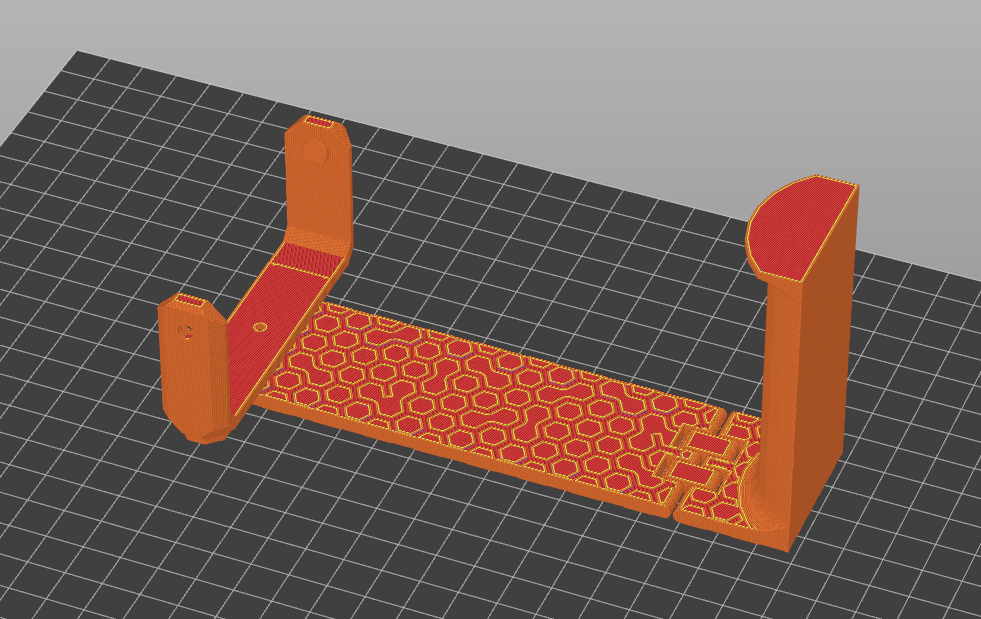

• Conseil de couleur :Pour l'effet Hex-Grid, définissez un changement de filament dans votre slicer au niveau de la couche où la grille interne commence à obtenir ce joli look bicolore.

FAQ :

• Q : Peut-il transporter une bobine entière ?

• A : Non, c'est spécifiquement conçu pour les bobines vides.
